Stara instalacja elektryczna wymaga podejścia odwrotnego niż szybka naprawa „na już”: najpierw diagnoza, potem dobór rozwiązania, a dopiero na końcu montaż. Najkrócej: pytanie, jak zrobić uziemienie w starej instalacji, nie zaczyna się od gniazdka, tylko od sprawdzenia układu sieci i stanu przewodu PEN albo PE. To ważne zwłaszcza wtedy, gdy w domu ma być bezpieczniej, pojawia się fotowoltaika albo po prostu chcesz przestać polegać na rozwiązaniach z poprzedniej epoki. Dobrze zrobione uziemienie porządkuje ochronę przeciwporażeniową, ograniczniki przepięć i późniejsze modernizacje.
Najpierw trzeba ustalić układ sieci, a dopiero potem dobrać sposób uziemienia
- Uziemienie to nie jest pojedynczy przewód do gniazdka, tylko cały układ ochrony: uziom, PE, połączenia wyrównawcze i pomiary.
- W starej instalacji najczęściej spotyka się układ TN-C, w którym ochrona była oparta o przewód PEN, a nie o osobny PE.
- W domu jednorodzinnym często da się zbudować pełniejsze rozwiązanie niż w mieszkaniu w bloku, gdzie część prac zależy od instalacji wspólnej.
- Po modernizacji trzeba wykonać pomiary: ciągłość przewodów ochronnych, impedancję pętli zwarcia, rezystancję uziemienia i test RCD.
- Mostki do rur, kaloryferów czy przypadkowych metalowych elementów nie są poprawnym uziemieniem i mogą tworzyć fałszywe poczucie bezpieczeństwa.
- Jeśli planujesz fotowoltaikę, poprawne uziemienie i wyrównanie potencjałów stają się częścią całego systemu, a nie dodatkiem.
Co naprawdę oznacza uziemienie w starej instalacji
W starych instalacjach największe nieporozumienie bierze się stąd, że ludzie mieszają kilka pojęć naraz. Uziom to element oddający potencjał do gruntu, przewód PE chroni obudowy urządzeń, a połączenia wyrównawcze łączą metalowe części budynku tak, aby nie pojawiały się między nimi groźne różnice napięć. Samo „dorobienie bolca” nie załatwia sprawy, jeśli nie ma za tym realnej drogi ochronnej.
W starych układach często spotyka się tzw. zerowanie, czyli ochronę opartą o przewód PEN. To było rozwiązanie typowe dla dawnych instalacji, ale nie jest to to samo co współczesny, porządnie wykonany układ z osobnym PE i sprawdzonym uziomem. Ja patrzę na to tak: jeśli chcesz bezpiecznie korzystać z instalacji przez kolejne lata, musisz myśleć o całym systemie, a nie o jednym gnieździe.
- Uziom wyprowadza potencjał do ziemi.
- PE prowadzi ochronę do odbiorników.
- RCD to dodatkowa ochrona, a nie zamiennik uziemienia.
- GSW, czyli główna szyna wyrównawcza, porządkuje połączenia metalowych elementów budynku.
Jeśli rozumiesz ten układ, dużo łatwiej ocenisz, czy w konkretnej sytuacji wystarczy modernizacja punktowa, czy trzeba iść szerzej. I właśnie od tego zależy następny krok.
Jak rozpoznać, z czym masz do czynienia w ścianach i rozdzielnicy
Najpierw patrzę na objawy, bo one szybko pokazują, czy instalacja nadaje się do częściowej poprawy, czy wymaga większej przebudowy. Najwięcej mówi liczba przewodów w obwodach, stan rozdzielnicy i to, czy w ogóle istnieje dokumentacja lub protokół z pomiarów. Według GUNB przy pięcioletniej kontroli bada się m.in. stan sprawności połączeń, zabezpieczeń, oporność izolacji oraz uziemienia instalacji i aparatów, więc brak aktualnych pomiarów to już poważny sygnał ostrzegawczy.
| Co widzisz | Co to zwykle oznacza | Co z tego wynika |
|---|---|---|
| Dwa przewody w gniazdku, brak zielono-żółtego żyły | Stary układ TN-C albo jego resztki | Trzeba sprawdzić, czy da się bezpiecznie rozdzielić PEN i dołożyć PE |
| Mostek między bolcem a przewodem neutralnym | Historyczne zerowanie | Nie jest to pełne uziemienie i wymaga oceny całego obwodu |
| Brak wyłącznika różnicowoprądowego | Ochrona przeciwporażeniowa jest niepełna według obecnych standardów | Modernizacja zwykle obejmuje też rozdzielnicę |
| Bezpieczniki topikowe, stare porcelanowe podstawy | Instalacja może być bardzo wiekowa | Sam przewód ochronny może nie rozwiązać problemu |
| Brak protokołu pomiarów | Nikt nie potwierdził skuteczności ochrony | Diagnostyka powinna być pierwszym krokiem |
Jeśli dom pamięta czasy aluminiowych przewodów i topików, nie zakładam z góry, że „doprowadzenie uziemienia” będzie małym dodatkiem. Często okazuje się, że trzeba uporządkować cały tor ochronny, a dopiero potem myśleć o estetyce gniazdek. To prowadzi do praktycznej części: jak robi się to poprawnie.
Jak wygląda poprawne wykonanie krok po kroku
Tu nie ma miejsca na improwizację. W praktyce zaczynam od pomiarów, bo bez nich łatwo wydać pieniądze i nadal nie mieć skutecznej ochrony. Sam montaż przewodu ochronnego ma sens dopiero wtedy, gdy wiadomo, gdzie jest punkt odniesienia, jaki jest układ sieci i jak zachowają się zabezpieczenia przy zwarciu.
Uziom fundamentowy
Jeśli dom jest w remoncie albo dopiero powstaje, uziom fundamentowy jest zwykle najlepszym wyborem. Wykorzystuje się wtedy zbrojenie fundamentów lub elementy wbetonowane w konstrukcję, dzięki czemu rozwiązanie jest trwałe i ma bardzo dobre parametry. To opcja, którą szczególnie cenię, bo po wykonaniu jest praktycznie niewidoczna i rzadko wymaga późniejszych poprawek.
Uziom otokowy i szpilkowy
Gdy fundamentu nie da się już wykorzystać, robi się uziom otokowy z bednarki poprowadzonej wokół budynku albo uziom pionowy, czyli popularne szpilki wbijane w grunt. Uziom otokowy jest wygodny przy większych modernizacjach, a szpilkowy bywa kompromisem, gdy dostęp do gruntu jest ograniczony. W starym domu to często najbardziej realna droga, ale nie można zakładać, że „jedna szpilka wystarczy” bez pomiaru.
Przeczytaj również: Co robi elektryk na praktykach? Odkryj kluczowe zadania i umiejętności

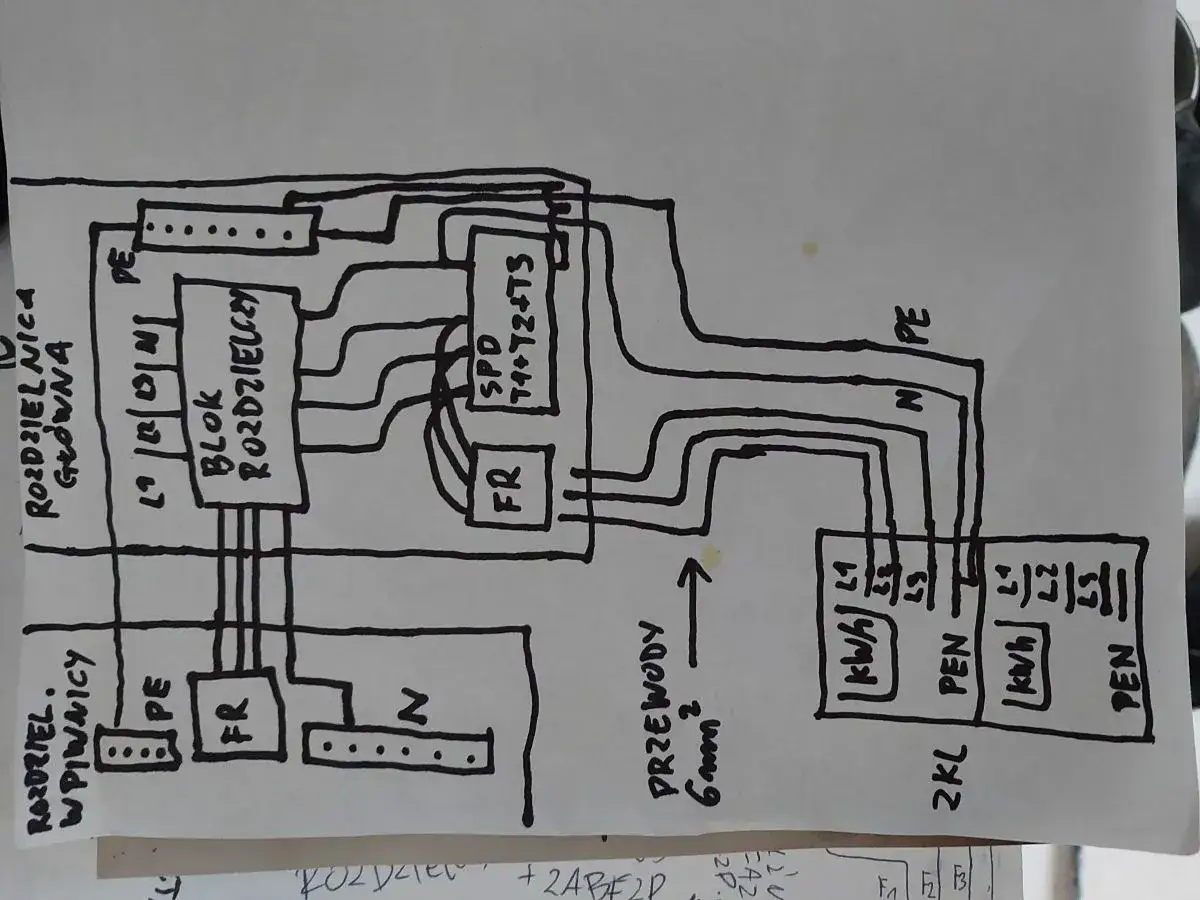

Rozdział PEN i połączenia wyrównawcze
W układach TN-C modernizacja zwykle polega na tym, że przewód PEN rozdziela się na PE i N w odpowiednio dobranym miejscu, a dalej prowadzi już osobny przewód ochronny. To nie jest kosmetyka. Po rozdziale PE nie powinien być obciążany prądami roboczymi, a wszystkie istotne elementy metalowe budynku powinny zostać włączone do połączeń wyrównawczych. Ten etap robi największą różnicę dla bezpieczeństwa, bo porządkuje drogę, którą zadziała zabezpieczenie przy uszkodzeniu izolacji.
- Najpierw wykonuje się oględziny i pomiary istniejącej instalacji.
- Następnie dobiera się typ uziomu do budynku i warunków gruntu.
- Potem montuje się lub porządkuje główną szynę wyrównawczą.
- Dalej prowadzi się rozdział PEN albo buduje osobny tor PE.
- Na końcu sprawdza się RCD, impedancję pętli zwarcia i rezystancję uziemienia.
W materiałach ZPE przewód PE opisuje się jako osobny przewód ochronny, a wyłącznik różnicowoprądowy działa już przy różnicy prądów rzędu 30 mA, więc łatwo zobaczyć, że to system zależny od wielu elementów, nie od jednego kabla. Gdy ten układ jest spójny, ochrona działa przewidywalnie. Jeśli nie jest, trzeba wrócić do diagnostyki.
Które rozwiązanie ma sens w domu, a które w bloku
To pytanie pada bardzo często, bo właściciel domu i mieszkania ma zwykle zupełnie inne możliwości. W domu jednorodzinnym da się zazwyczaj zbudować pełniejszy układ uziemienia i połączeń wyrównawczych, natomiast w bloku część instalacji bywa wspólna i nie wszystko da się zrobić wyłącznie „we własnym mieszkaniu”. Ja zawsze sprawdzam, gdzie kończy się odpowiedzialność lokalu, a zaczyna część wspólna budynku.
| Sytuacja | Co zwykle ma sens | Czego nie zakładam z góry |
|---|---|---|
| Dom jednorodzinny | Uziom fundamentowy, otokowy albo szpilkowy, rozdział PEN, nowa GSW | Nie zakładam, że stara rozdzielnica nada się bez zmian |
| Mieszkanie w bloku | Lokalna modernizacja obwodów, sprawdzenie pionu i części wspólnych | Nie zakładam, że da się samodzielnie stworzyć pełny uziom bez uzgodnień |
| Stary dom z aluminiowymi obwodami | Szersza modernizacja obwodów, wymiana rozdzielnicy, pomiary końcowe | Nie zakładam, że jeden nowy bolec poprawi bezpieczeństwo całego domu |
| Remont po latach bez dokumentacji | Diagnostyka, protokół pomiarów, dopiero potem projekt prac | Nie zakładam, że poprzednie przeróbki były wykonane poprawnie |
W bloku szczególnie ważne jest to, aby nie robić skrótów. Jeśli instalacja wspólna nie daje właściwych warunków, lokalna „poprawka” może jedynie zamaskować problem. I właśnie dlatego tak dużo znaczą błędy, które widuję najczęściej przy takich przeróbkach.
Najczęstsze błędy, które psują ochronę
Najwięcej szkody robi pośpiech i wiara, że ochronę da się „dodać” prostym mostkiem. W elektryce to zwykle kończy się czymś odwrotnym do zamierzonego. Poniżej są skróty, które na pierwszy rzut oka wyglądają jak rozwiązanie, a w praktyce często tylko tworzą pozór bezpieczeństwa.
- Podłączanie ochrony do rury wodnej lub kaloryfera - to nie jest pewny uziom i może zniknąć przy remoncie instalacji hydraulicznej.
- Łączenie PE i N w dowolnym miejscu - po rozdziale przewody muszą pozostać rozdzielone, a miejsce rozdziału musi być przemyślane.
- Wbijanie szpilki bez pomiaru - jedna elektroda nie gwarantuje skutecznej ochrony, jeśli nie ma sprawdzenia parametrów.
- Dodanie uziemienia tylko do jednego gniazdka - ochrona musi obejmować całość właściwego obwodu.
- Pomijanie połączeń wyrównawczych - sama szyna lub sam uziom nie wystarczy, jeśli metalowe elementy budynku pozostają „odcięte”.
- Brak testu RCD po zakończeniu prac - jeśli wyłącznik nie zadziała prawidłowo, cały efekt modernizacji jest wątpliwy.
W praktyce najgorsze są rozwiązania, których nie widać: ktoś zrobił mostek, ktoś zostawił stare połączenie, ktoś założył nową osłonę i uznał temat za zamknięty. Ja wolę jedno porządne pomiary i jasny protokół niż pięć szybkich trików. To samo podejście przydaje się szczególnie wtedy, gdy instalacja ma współpracować z nowymi urządzeniami.
Dlaczego poprawne uziemienie pomaga też przy fotowoltaice i ochronie przepięciowej
Na Lumentec.pl ten temat ma dodatkowy ciężar, bo uziemienie nie kończy się na bezpieczeństwie gniazdek. Gdy w budynku pojawia się fotowoltaika, falownik, ograniczniki przepięć i metalowe elementy konstrukcji, poprawna droga odprowadzenia zakłóceń i wyrównania potencjałów staje się częścią całego systemu energetycznego. Innymi słowy: instalacja, która była „jeszcze jakoś” do życia, po dołożeniu PV może nagle zacząć ujawniać swoje stare słabości.
W praktyce chodzi o trzy rzeczy. Po pierwsze, ochronniki przepięć działają sensownie tylko wtedy, gdy mają poprawny tor do uziemienia. Po drugie, falownik i jego osprzęt lepiej pracują, gdy budynek ma uporządkowany układ ochronny. Po trzecie, przy burzach i zakłóceniach sieciowych porządne połączenia wyrównawcze realnie zmniejszają ryzyko problemów z elektroniką. Nie obiecuję cudów, ale z doświadczenia wiem, że to właśnie tutaj różnica między „działa” a „działa bez niespodzianek” bywa największa.
Jeśli planujesz montaż fotowoltaiki, pompę ciepła albo większą modernizację rozdzielnicy, najlepiej zrobić ocenę uziemienia przed zamówieniem urządzeń. Potem łatwiej dobrać zabezpieczenia i uniknąć sytuacji, w której wykonawca musi ratować projekt na końcu.
Najkrótsza droga do bezpiecznej decyzji przy starej instalacji
Jeśli miałbym uprościć cały proces do jednej zasady, powiedziałbym tak: najpierw pomiar, potem modernizacja, na końcu odbiór. W starych instalacjach nie chodzi o to, żeby dodać jeden przewód i uznać sprawę za załatwioną. Chodzi o sprawdzenie, czy układ sieci, rozdział PEN, uziom, połączenia wyrównawcze i zabezpieczenia pracują razem.
- Jeśli nie masz aktualnego protokołu, zacznij od przeglądu i pomiarów.
- Jeśli instalacja jest dwużyłowa i aluminiowa, licz się z szerszą modernizacją.
- Jeśli mieszkasz w bloku, sprawdź, co należy do lokalu, a co do części wspólnej.
- Jeśli planujesz PV, nie odkładaj uziemienia „na później”, bo potem koszt poprawek jest większy.
Orientacyjnie sama diagnostyka i prosty przegląd mieszczą się zwykle w czasie jednego spotkania, a większa modernizacja domu potrafi zająć od jednego do kilku dni, zależnie od dostępu do przewodów i zakresu prac. Koszt też rośnie wraz z zakresem, dlatego w mojej ocenie rozsądniej jest zapłacić za dobre pomiary i poprawny projekt niż później poprawiać cudze skróty. Jeśli instalacja jest naprawdę stara, nie traktuj uziemienia jako dodatku - potraktuj je jako punkt wyjścia do bezpiecznej, nowoczesnej modernizacji.
