Krańcówka to prosty, ale bardzo ważny element automatyki: wykrywa osiągnięcie skrajnego położenia i pozwala zatrzymać napęd, uruchomić sygnał albo przełączyć stan obwodu. W praktyce decyduje o tym, czy brama, roleta, suwnica, prowadnica czy napęd w systemie PV kończą ruch dokładnie tam, gdzie powinny. W tym tekście pokazuję, jak działa taki wyłącznik, gdzie ma sens, jak go dobrać i jakie błędy najczęściej psują jego pracę.
Najważniejsze informacje w skrócie
- To urządzenie elektromechaniczne, które reaguje na kontakt z ruchem i zmienia stan styków.
- Najlepiej sprawdza się tam, gdzie potrzebny jest prosty sygnał końca ruchu albo potwierdzenie pozycji.
- W obwodach bezpieczeństwa zwykle szukam wersji ze stykiem NC i wymuszonym otwarciem.
- Dobór zaczynam od środowiska pracy, rodzaju aktywatora i sposobu montażu.
- Jeśli pojawia się pył, wilgoć, wibracje lub częste cykle, rosną wymagania wobec obudowy i regulacji.
Czym jest wyłącznik krańcowy i kiedy naprawdę się przydaje
To element, który nie mierzy położenia ciągle, tylko reaguje w konkretnym punkcie ruchu. Gdy ruchoma część układu dojedzie do zaprogramowanego miejsca, mechaniczny aktywator naciska dźwignię, trzpień albo rolkę i styk zmienia stan. Dzięki temu sterownik, przekaźnik lub napęd dostaje jasny sygnał: zatrzymaj ruch, zmień kierunek albo potwierdź pozycję.
Właśnie dlatego używam go tam, gdzie prostota jest ważniejsza niż zaawansowany pomiar. Dobrze działa przy bramach, roletach, windach towarowych, taśmociągach, zaworach i w wielu układach przemysłowych, ale też w automatyce energii, na przykład w napędach trackerów fotowoltaicznych czy osłonach serwisowych. Jeśli potrzebny jest tylko czytelny sygnał „koniec ruchu”, wyłącznik krańcowy często wygrywa z bardziej skomplikowanym czujnikiem.
Nie traktuję go jednak jak uniwersalnego rozwiązania do wszystkiego. Jeżeli pozycja ma być odczytywana bardzo dokładnie, a środowisko jest ciężkie, lepiej od razu rozważyć inne rozwiązanie. To prowadzi wprost do pytania, co dzieje się wewnątrz samego mechanizmu.
Jak działa mechaniczny styk i dlaczego daje czytelny sygnał
W środku sprawa jest zaskakująco prosta. Ruch obiektu zostaje zamieniony na ruch małego elementu wykonawczego, a ten przestawia zestyk. Nie ma tu analizy obrazu, pomiaru odległości ani skomplikowanej elektroniki pomiarowej, więc sygnał jest jednoznaczny i łatwy do wykorzystania w sterowaniu.
Aktywator i punkt zadziałania

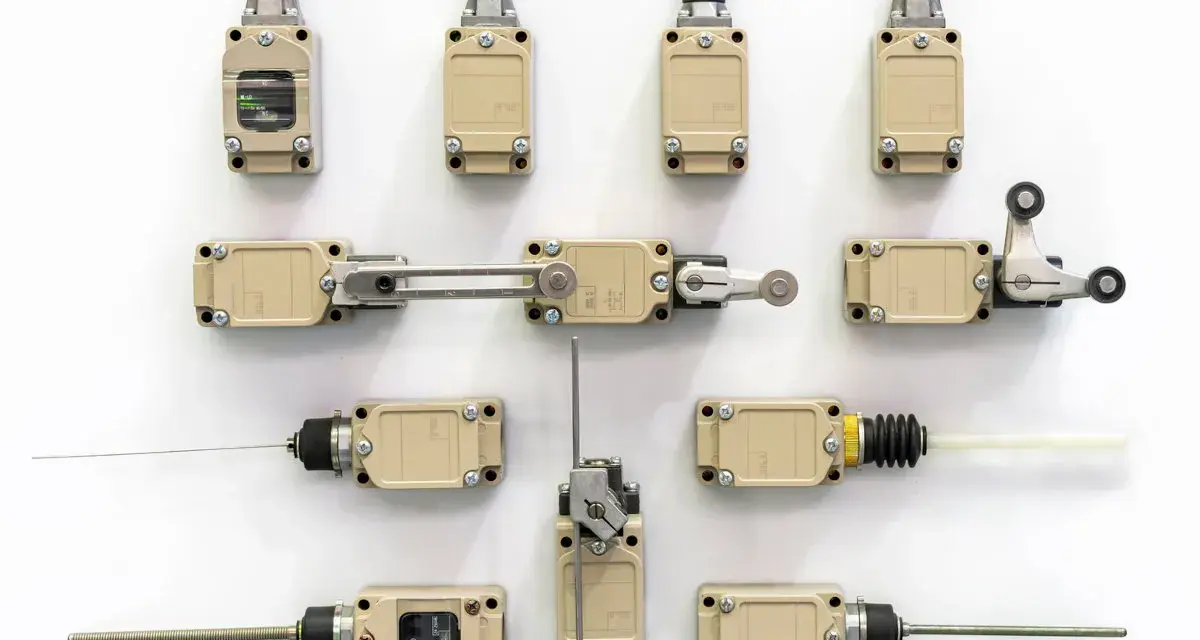

Aktywator może mieć formę dźwigni z rolką, krótkiego trzpienia, popychacza albo elementu obrotowego. Dobór nie jest kosmetyką. Jeśli ruch jest liniowy i dość precyzyjny, sprawdza się popychacz; jeśli obiekt ociera bokiem albo dojeżdża pod kątem, lepsza bywa rolka. Zły aktywator szybko kończy się nadmiernym zużyciem mechanicznym albo niestabilnym zadziałaniem.
Przeczytaj również: Podłączenie podwójnego łącznika światła - Jak zrobić to bez błędów?
Styk NO, NC i wymuszone otwarcie
W praktyce liczą się przede wszystkim dwa układy: NO, czyli normalnie otwarty, oraz NC, czyli normalnie zamknięty. W układach sygnalizacyjnych oba bywają użyteczne, ale w obwodach bezpieczeństwa częściej wybieram NC, bo przerwanie przewodu daje wtedy stan awaryjny zamiast fałszywego poczucia poprawnej pracy. W wersjach bezpieczeństwa ważne jest też wymuszone otwarcie styków, czyli mechaniczne rozwarcie kontaktów niezależnie od sprężynującego elementu. To właśnie ten detal podnosi wiarygodność sygnału.
Trzeba też pamiętać o drganiu styków. Po mechanicznym zadziałaniu kontakt może przez chwilę „odbijać”, więc sterownik PLC albo układ zliczający impulsy powinien mieć filtrację czasową. W przeciwnym razie z jednego zdarzenia można zrobić kilka fałszywych przełączeń. Od tego momentu najważniejsze staje się już nie samo działanie, ale miejsce zastosowania.
Gdzie stosuję go najczęściej
Największa wartość tego rozwiązania wychodzi tam, gdzie ruch jest przewidywalny, a zadanie układu proste: zatrzymać, potwierdzić, zasygnalizować. Poniżej zestawiam praktyczne zastosowania, bo właśnie one najlepiej pokazują, kiedy taki element ma sens, a kiedy lepiej szukać czegoś innego.
| Zastosowanie | Co robi w układzie | Na co zwracam uwagę |
|---|---|---|
| Bramy i rolety | Wyznacza pozycję otwarcia i zamknięcia | Odporność na warunki zewnętrzne, powtarzalność i właściwy punkt montażu |
| Taśmociągi i transport wewnętrzny | Kontroluje koniec ruchu lub pozycję detalu | Wibracje, pył i częstotliwość cykli |
| Szafy sterownicze i osłony | Potwierdza zamknięcie drzwi albo osłony serwisowej | Bezpieczny styk, prosty montaż i odporność na przypadkowe uderzenia |
| Automatyka zaworowa | Sygnalizuje pozycję otwarte/zamknięte | Dokładność punktu zadziałania i szczelność obudowy |
| Napędy trackerów PV | Ogranicza skrajny zakres ruchu konstrukcji | Odporność na pogodę, promieniowanie UV i wieloletnią stabilność pracy |
Właśnie w takich przykładach widać różnicę między „działa” a „działa niezawodnie przez lata”. W środowisku suchym i czystym mechaniczny styk bywa świetny. W kurzu, błocie, wilgoci albo przy bardzo częstym ruchu zaczynają się już kompromisy, które trzeba policzyć przed zakupem. To naturalnie prowadzi do doboru właściwego modelu.
Jak dobrać model do instalacji
W praktyce zaczynam od odpowiedzi na cztery pytania: co ma poruszać aktywator, jak często będzie pracował, w jakim środowisku i czy ma pełnić rolę zwykłego sygnału, czy elementu bezpieczeństwa. Dopiero potem patrzę na detale konstrukcyjne. To oszczędza sporo błędów, bo sam napis na obudowie niewiele mówi o tym, czy urządzenie rzeczywiście pasuje do aplikacji.
| Kryterium | Co wybrać w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Rodzaj ruchu | Liniowy, obrotowy albo z dojazdem pod kątem | Od tego zależy typ aktywatora i punkt zadziałania |
| Typ styku | NC do bezpieczeństwa, NO do sygnalizacji, czasem układ mieszany | Od tego zależy logika pracy i reakcja na uszkodzenie przewodu |
| Obudowa | Metalowa lub wzmacniana, a w trudnym środowisku szczelna | Chroni przed uszkodzeniem mechanicznym, kurzem i wilgocią |
| Sposób podłączenia | Śruby, konektor lub przewód fabryczny | Wpływa na szybkość montażu i serwis |
| Warunki pracy | Model odporny na wibracje, temperaturę i częste cykle | Zmniejsza ryzyko rozregulowania i przedwczesnego zużycia |
Jeśli układ ma zatrzymywać napęd po dojechaniu do końca, dobieram model tak, by ruch nie dobijał do elementu „na siłę”. Jeśli ma tylko dawać sygnał do sterownika, ważniejsza jest powtarzalność i łatwa regulacja. Gdy pracuję przy obwodach bezpieczeństwa, nie oszczędzam na wersji z wymuszonym otwarciem i sprawdzam, czy dokumentacja rzeczywiście potwierdza takie zachowanie. Z tego miejsca już tylko krok do najczęstszych błędów montażowych.
W porównaniu z czujnikiem zbliżeniowym wyłącznik mechaniczny bywa tańszy i prostszy, ale wymaga kontaktu z ruchem i szybciej zużywa element wykonawczy. Czujnik bezkontaktowy lepiej znosi brud i wibracje, za to nie zawsze daje tak prosty i jednoznaczny sygnał odcięcia. Dlatego wybór nie powinien zaczynać się od ceny, tylko od warunków pracy.
Montaż i typowe błędy, które skracają życie układu
Najczęściej psuje nie sam element, tylko sposób jego ustawienia. To właśnie na etapie montażu wychodzą błędy, które potem wyglądają jak „wadliwy produkt”, choć w rzeczywistości problemem jest geometria, luz albo zbyt duże obciążenie mechaniczne.
- Za mały zapas dojazdu. Jeśli napęd dobija do wyłącznika z pełną siłą, aktywator i styk zużywają się szybciej, a czasem pojawia się niestabilne przełączenie.
- Zły kierunek nacisku. Boczne obciążenie rolki lub dźwigni skraca żywotność i zwiększa ryzyko zakleszczenia.
- Brak uwzględnienia drgań. W maszynach i konstrukcjach zewnętrznych drgania potrafią samoczynnie przestawiać punkt zadziałania albo powodować wielokrotne przełączenia.
- Zbyt słaba ochrona obudowy. Pył, wilgoć i zachlapanie szybko pokazują, czy stopień ochrony był dobrany realnie, a nie „na oko”.
- Ignorowanie drgania styków w sterowaniu. Bez filtracji w PLC albo przekaźniku logicznym łatwo o fałszywe impulsy.
- Mylenie funkcji sygnałowej z bezpieczeństwem. Zwykły styk sygnalizacyjny nie zastępuje rozwiązania bezpieczeństwa, jeśli od tego zależy ochrona ludzi lub sprzętu.
Z doświadczenia wiem też, że warto od razu przewidzieć dostęp serwisowy. Element musi dać się ustawić, sprawdzić i wymienić bez rozbierania pół maszyny. W urządzeniach, które pracują codziennie i cyklicznie, sama łatwość obsługi bywa równie ważna jak parametry elektryczne. Skoro montaż ma już znaczenie, zostaje ostatnia rzecz: co sprawdzić przed oddaniem układu do pracy.
Co sprawdzić przed uruchomieniem, żeby uniknąć fałszywych stopów
Przed pierwszym pełnym cyklem zawsze wykonuję test wolnym ruchem. Chodzi o to, by zobaczyć, czy punkt zadziałania jest rzeczywiście tam, gdzie powinien, i czy mechanika nie wymusza niepotrzebnego naprężenia. To moment, w którym najłatwiej wyłapać zbyt krótki skok, źle ustawioną dźwignię albo kolizję z sąsiednim elementem.
- Sprawdź, czy styk wraca do stanu spoczynkowego bez opóźnień i bez „zawieszania się”.
- Zweryfikuj, czy przewody są odciążone mechanicznie i nie pracują razem z ruchem maszyny.
- Upewnij się, że napęd zatrzymuje się z zapasem, a nie dopiero po mocnym dojechaniu do ogranicznika.
- Jeśli układ ma pracować stale, zaplanuj okresową kontrolę punktu zadziałania i stanu styków.
- W aplikacjach krytycznych testuj również reakcję na odłączenie przewodu, a nie tylko na ręczne naciśnięcie aktywatora.
W dobrze dobranym układzie taki element jest tani w eksploatacji i bardzo skuteczny, ale nie należy oczekiwać od niego cudów. Gdy środowisko jest ciężkie, ruch szybki, a ryzyko awarii wysokie, czasem rozsądniej wybrać czujnik bezkontaktowy albo wersję bezpieczeństwa z potwierdzoną funkcją rozwarcia. Jeśli jednak potrzebujesz prostego i pewnego sygnału końca ruchu, właśnie taki wyłącznik nadal pozostaje jednym z najbardziej praktycznych rozwiązań.
