Podłączenie podwójnego łącznika światła z trzema przewodami wygląda prosto tylko z zewnątrz. W praktyce trzeba rozpoznać, który przewód jest zasilaniem, które dwa idą do osobnych sekcji lampy i czego nie wolno mieszać z neutralnym ani z ochronnym. Poniżej pokazuję, jak zrobić to bez zgadywania, jakie błędy pojawiają się najczęściej i kiedy lepiej przerwać pracę zamiast ryzykować zwarcie.
Najkrótsza droga do poprawnego podłączenia to rozpoznać fazę, podłączyć ją do zacisku L i rozdzielić dwa wyjścia na osobne sekcje lampy
- W klasycznym łączniku świecznikowym trzy przewody oznaczają zwykle jedną fazę zasilającą i dwa przewody powrotne do lampy.
- Neutralny najczęściej nie trafia do samego łącznika, tylko pozostaje w puszce albo idzie bezpośrednio do oprawy.
- Nie wolno opierać się wyłącznie na kolorach żył, bo w starszych instalacjach oznaczenia bywają mylące.
- Przed pracą trzeba bezwzględnie odłączyć zasilanie i sprawdzić brak napięcia testerem.
- Po montażu każdy klawisz powinien sterować osobną sekcją światła bez wzajemnego wpływu.
Co oznaczają trzy przewody przy podwójnym łączniku
Najprościej rzecz ujmując, trzy przewody w puszce przy takim osprzęcie oznaczają zwykle jedną fazę zasilającą i dwa przewody wyjściowe do dwóch obwodów lampy. To typowy układ dla żyrandola albo oprawy z dwiema grupami źródeł światła, które chcesz włączać osobno. W katalogach Legranda takie łączniki występują najczęściej jako mechanizmy 10 AX / 250 V, czyli osprzęt przeznaczony do typowych obwodów oświetleniowych.

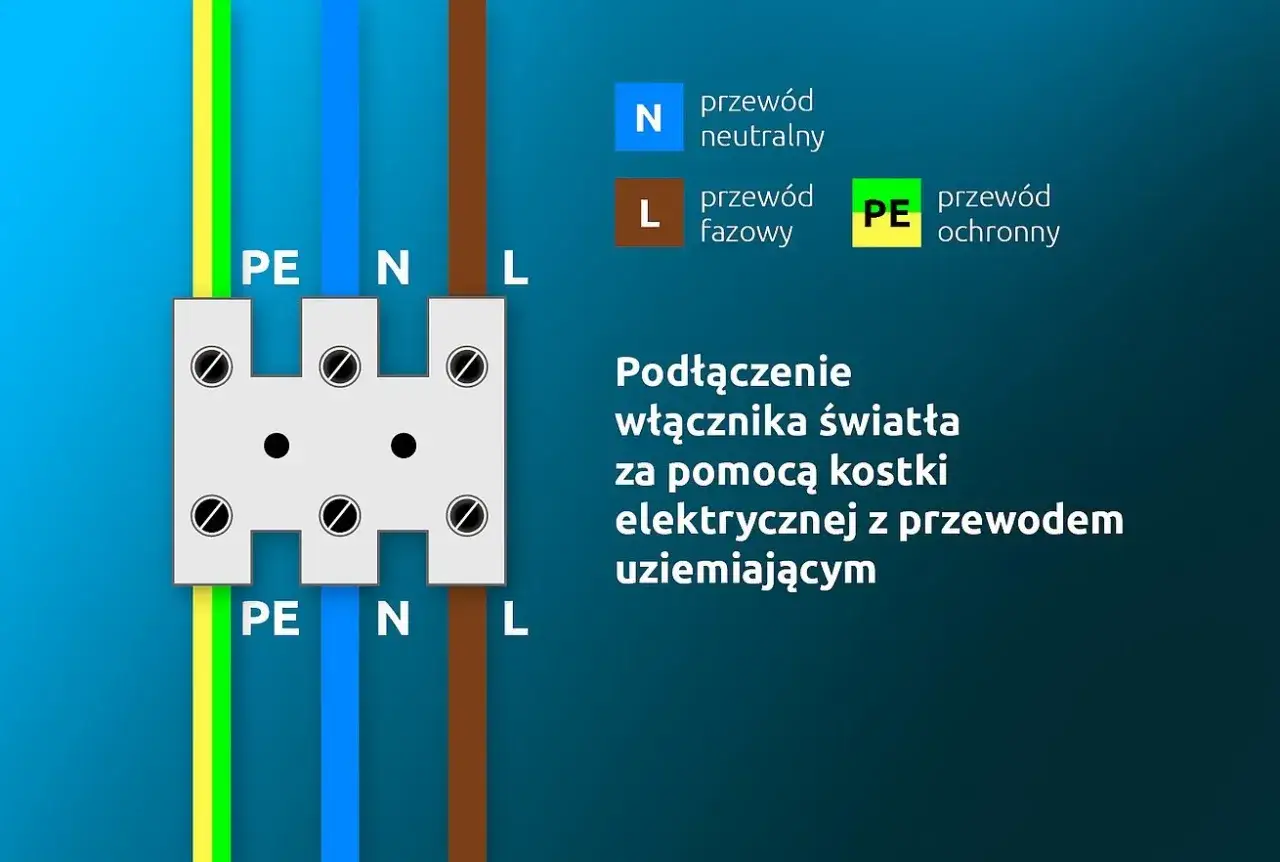

Neutralny zwykle nie przechodzi przez sam łącznik. Jeśli w puszce widzisz niebieską żyłę, najczęściej jest ona po prostu złączona w puszce i biegnie dalej do oprawy. W starszych instalacjach kolory bywają jednak mylące, dlatego nie zakładam niczego wyłącznie na podstawie izolacji.
| Żyła | Najczęstszy kolor | Funkcja | Gdzie trafia |
|---|---|---|---|
| Faza zasilająca | brązowy lub czarny | Doprowadza napięcie do łącznika | Zacisk L |
| Wyjście 1 | czarny, brązowy albo szary | Zasila pierwszą sekcję lampy | Zacisk 1 albo strzałka |
| Wyjście 2 | szary, czarny albo brązowy | Zasila drugą sekcję lampy | Zacisk 2 albo druga strzałka |
| Neutralny | niebieski | Wraca bezpośrednio do oprawy | Nie podłącza się do klasycznego łącznika |
| PE | żółto-zielony | Ochrona przeciwporażeniowa | Zacisk ochronny lub puszka, zgodnie z instalacją |
Jeśli układ przewodów zgadza się z tym schematem, można przejść do bezpiecznego rozpoznania żył i samego montażu.
Jak bezpiecznie rozpoznać żyły w puszce
Zanim dotkniesz zacisków, wyłącz zabezpieczenie obwodu w rozdzielnicy i sprawdź brak napięcia testerem. To nie jest formalność. Schneider Electric w instrukcjach montażowych przypomina właśnie o dwóch rzeczach: odłączeniu zasilania i ponownym sprawdzeniu połączeń po montażu.
- Użyj próbnika lub miernika, żeby potwierdzić, która żyła ma fazę.
- Nie ufaj samemu kolorowi przewodu, zwłaszcza w starszych instalacjach.
- Oznacz przewody przed odłączeniem starego łącznika, żeby nie zgadywać przy składaniu.
- Sprawdź, czy w puszce nie ma śladów przegrzania, nadtopionej izolacji albo luźnych połączeń.
- Jeśli przewody są aluminiowe albo kruche, nie szarp ich i nie wyginaj na siłę.
Ja w takich pracach nie ufam samemu kolorowi przewodu, tylko miernikowi. Jeśli nie masz pewności, który przewód jest wspólny, lepiej poświęcić kilka minut na pomiar niż później szukać zwarcia w całym obwodzie. Gdy masz już pewność co do funkcji żył, można przejść do podłączenia samego łącznika.

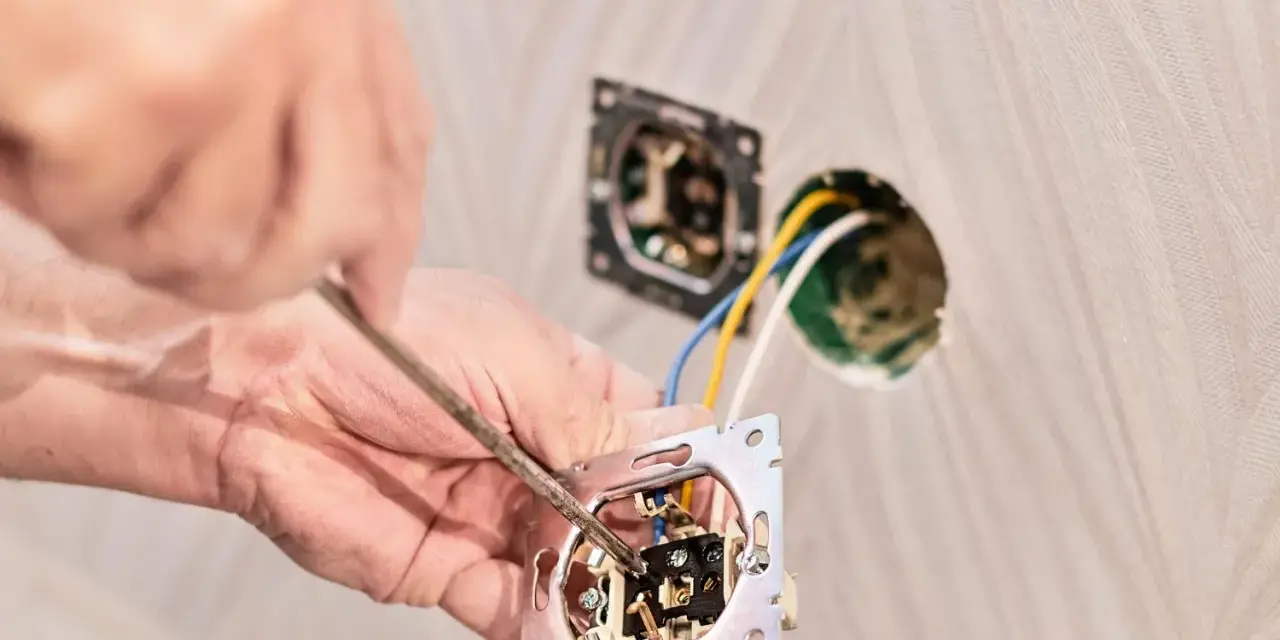

Jak podłączyć łącznik świecznikowy krok po kroku
Do pracy przydadzą się: śrubokręt izolowany, próbnik napięcia lub miernik, nożyk do zdejmowania izolacji i ewentualnie złączki do uporządkowania przewodów w puszce. W wielu modelach zaciski przyjmują przewody o przekroju 1,5-2,5 mm², ale zawsze sprawdź kartę konkretnego produktu, bo detale różnią się między seriami.
- Wyłącz zasilanie na odpowiednim zabezpieczeniu i upewnij się, że obwód jest martwy.
- Zdejmij stary łącznik i obejrzyj, które przewody były podłączone do wspólnego zacisku, a które do wyjść.
- Przewód fazowy podłącz do zacisku wspólnego, zwykle oznaczonego literą L.
- Dwa pozostałe przewody włóż do zacisków wyjściowych, najczęściej oznaczonych jako 1 i 2 albo strzałkami.
- Dokręć zaciski albo wsuń przewody do końca, jeśli mechanizm ma zaciski automatyczne.
- Ułóż żyły w puszce tak, żeby nic nie było zgniecione przez mechanizm.
- Załóż ramkę i klawisze, a dopiero potem włącz zasilanie i przetestuj oba obwody.
Najważniejsza zasada jest prosta: na klasycznym łączniku świecznikowym nie szukasz neutralnego na zaciskach przełącznika. Jeśli kupiłeś model podświetlany albo inteligentny, dokumentacja może wymagać dodatkowego przewodu neutralnego, więc nie zakładaj, że każdy podwójny łącznik działa identycznie. Gdy podłączenie jest wykonane poprawnie, zostaje już tylko uniknięcie kilku typowych błędów.
Najczęstsze błędy przy takim podłączeniu
W praktyce większość problemów nie wynika z samego łącznika, tylko z pomylenia funkcji przewodów. To właśnie tu najłatwiej zrobić błąd, który później wygląda jak awaria lampy albo uszkodzony osprzęt.
- Podłączenie fazy do złego zacisku - wtedy łącznik nie rozdziela obwodów tak, jak powinien.
- Wpięcie neutralnego zamiast fazy - to częsty błąd w starszych instalacjach, gdzie kolory nie są oczywiste.
- Pomylenie dwóch wyjść - obie sekcje mogą działać odwrotnie do tego, co zakładałeś, albo jedna sekcja w ogóle nie zadziała.
- Luźny zacisk - powoduje grzanie, trzaski i zanik kontaktu po kilku dniach albo tygodniach.
- Brak porządku w puszce - przewody są ściśnięte, a mechanizm nie wchodzi równo.
- Ignorowanie instrukcji konkretnego modelu - niektóre łączniki mają inne oznaczenia albo wymagają mostka między modułami.
Jeśli coś ma się w takiej instalacji nie zgadzać, najczęściej jest to właśnie jeden z tych punktów. Kolejny krok to szybka próba działania, bo dopiero ona pokazuje, czy układ został złożony poprawnie.
Jak sprawdzić, czy oba klawisze działają poprawnie
Po włączeniu zasilania testuj każdy klawisz osobno. Jeden powinien załączać pierwszą sekcję lampy, drugi drugą, a po naciśnięciu obu powinny świecić obie grupy naraz. Jeśli tak się nie dzieje, nie zakładaj od razu awarii oprawy.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Jeden klawisz działa, drugi nie | Zły przewód na wyjściu albo luźny zacisk | Połączenie na zacisku 1 i 2 oraz dokręcenie żył |
| Oba klawisze sterują tą samą sekcją | Przewody wyjściowe są zamienione lub zmostkowane | Rozdzielenie dwóch wyjść i kontrola przewodów w oprawie |
| Lampa świeci słabo po wyłączeniu | Podświetlany łącznik, sterownik LED albo nieprawidłowy układ | Model osprzętu i kompatybilność z LED |
| Bezpiecznik wybija od razu po włączeniu | Zwarcie lub uszkodzona izolacja | Natychmiast wyłącz zasilanie i skontroluj przewody |
Jeśli test jest pozytywny, obwód można uznać za poprawnie zmontowany. Jeżeli jednak pojawia się zwarcie, migotanie albo dziwne zachowanie LED-ów, nie ma sensu dalej eksperymentować - trzeba wrócić do przewodów i układu zasilania.
Kiedy ten układ wymaga elektryka
Nie każda puszka pod łącznik świecznikowy wygląda tak samo. W starszych mieszkaniach trafiają się przewody aluminiowe, kruche izolacje, wiele połączeń w jednej puszce albo oznaczenia, które nie mają nic wspólnego z obecnymi kolorami żył. W takim układzie łatwo o pomyłkę, a wtedy ryzyko nie kończy się na niedziałającym świetle.
Pomoc fachowca jest rozsądna także wtedy, gdy masz łącznik z podświetleniem, system smart home albo oprawę z elektroniką LED, która wymaga neutralnego albo konkretnego typu osprzętu. Jeśli instalacja ma być przerabiana z układu schodowego, krzyżowego albo jeśli w puszce jest więcej przewodów niż trzy robocze, nie warto zgadywać. W elektryce lepiej wykonać jeden poprawny pomiar niż poprawiać kilka błędów naraz.
Jeżeli wszystko wygląda standardowo, ten montaż da się zrobić szybko i czysto, ale tylko wtedy, gdy trzymasz się schematu, a nie przypuszczeń. To prowadzi do jeszcze jednej rzeczy, o której wiele osób zapomina: ten prosty układ naprawdę ma sens użytkowy.
Dlaczego dwa obwody światła są praktyczne na co dzień
Podział lampy na dwie sekcje daje więcej niż tylko wygodę przy kanapie czy przy stole. W praktyce pozwala ograniczyć zużycie energii, bo nie musisz za każdym razem zapalać całej oprawy, jeśli potrzebujesz tylko części światła. Przy nowoczesnych LED-ach różnica nie zawsze jest spektakularna na jednym przełączeniu, ale w skali roku i codziennego użytkowania robi się z tego sensowny nawyk.
To rozwiązanie dobrze pasuje do domów, w których oświetlenie ma być funkcjonalne, a nie tylko „na pełną moc”. W salonie, kuchni czy gabinecie często wystarcza jedna sekcja, a druga przydaje się dopiero wieczorem albo wtedy, gdy potrzebujesz mocniejszego światła roboczego. Jeśli przy okazji planujesz modernizację instalacji, warto od razu pomyśleć o osprzęcie dopasowanym do LED-ów i o przejrzystym podziale obwodów, bo właśnie taki porządek później najbardziej ułatwia życie. Na końcu zostaje więc prosta zasada: dobrze podłączony podwójny łącznik ma działać intuicyjnie, bez zgadywania i bez zbędnego poboru energii.
