Napięcie prądu to jedno z tych pojęć, które wracają przy niemal każdym temacie z elektryki: od gniazdka w domu, przez ładowarkę do telefonu, po instalację fotowoltaiczną. W tym tekście wyjaśniam, czym naprawdę jest napięcie, jak je odróżnić od natężenia i mocy, jak czytać typowe wartości spotykane w Polsce oraz na co uważać przy pomiarach i doborze urządzeń.
Najważniejsze fakty o napięciu, które warto znać od razu
- Napięcie to różnica potencjałów elektrycznych między dwoma punktami obwodu.
- Jednostką napięcia jest wolt oznaczany symbolem V.
- W polskich gniazdkach domowych standardem jest 230 V, a w układzie trójfazowym między fazami występuje 400 V.
- Napięcie nie jest tym samym co natężenie prądu, a w praktyce te dwa pojęcia bardzo często są mylone.
- Pomiar wykonuje się woltomierzem lub multimetrem, zawsze równolegle do badanego elementu.
- W fotowoltaice napięcie decyduje o pracy falownika, stratach na kablach i bezpieczeństwie całego układu.
Co naprawdę oznacza napięcie elektryczne

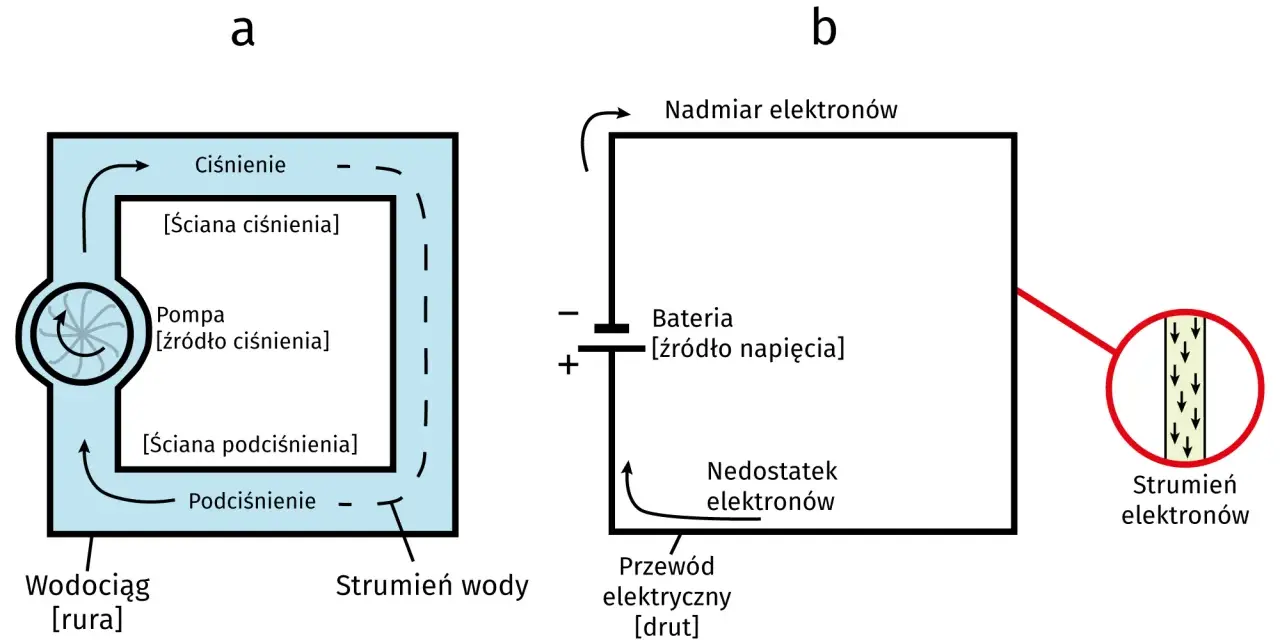

Ja patrzę na napięcie przede wszystkim jako na różnicę energii między dwoma punktami obwodu. To właśnie ona sprawia, że ładunki mają „powód”, by się poruszać, a nie pozostawać w miejscu. W fizyce zapisuje się to najprościej jako iloraz pracy wykonanej przy przeniesieniu ładunku do wartości tego ładunku, czyli U = W/q.
W praktyce warto zapamiętać jedną rzecz: napięcie samo w sobie nie „płynie”. Płynie prąd, a napięcie jest warunkiem, który ten przepływ umożliwia. Im większa różnica potencjałów, tym większa skłonność do przepływu ładunku, ale ostateczny efekt zależy jeszcze od oporu odbiornika i całego układu. Dlatego to pojęcie najlepiej rozumieć jako przyczynę, a nie jako efekt.
To rozróżnienie brzmi teoretycznie, ale w elektryce ma bardzo praktyczne znaczenie. Kiedy już je uporządkujemy, łatwiej czytać wartości podawane na urządzeniach i przestać mieszać napięcie z natężeniem.
Jak czytać wolty i typowe wartości w Polsce
W Polsce i w większości Europy najczęściej spotkasz napięcie sieciowe 230 V w gniazdku jednofazowym. W praktyce jest to wartość skuteczna prądu przemiennego, czyli taka, którą posługujemy się na co dzień przy opisie zasilania. W instalacji trójfazowej dochodzi jeszcze 400 V między fazami, a 230 V pozostaje napięciem między fazą i przewodem neutralnym.
Żeby uporządkować najczęstsze przykłady, warto spojrzeć na nie wprost:
| Przykład | Co oznacza w praktyce | Gdzie się z tym spotykasz |
|---|---|---|
| 5 V | Niskie napięcie do zasilania lekkiej elektroniki | USB, drobne akcesoria, część elektroniki użytkowej |
| 12 V | Popularne napięcie w układach niskonapięciowych | Samochody, akumulatory, LED-y, część systemów zasilania awaryjnego |
| 230 V | Standardowe zasilanie jednofazowe w domu | Gniazdka, większość sprzętu AGD, oświetlenie |
| 400 V | Napięcie między fazami w układzie trójfazowym | Płyty grzewcze, pompy ciepła, silniki, część instalacji przemysłowych |
| DC w instalacjach PV | Napięcie stałe wytwarzane przez moduły i łańcuchy paneli | Stringi fotowoltaiczne, wejście falownika, magazyny energii |
Najważniejsze jest to, że same wolty nie mówią jeszcze, jak „mocne” jest źródło. Dwa urządzenia mogą pracować przy tym samym napięciu, ale pobierać zupełnie różny prąd i mieć inną moc. To właśnie dlatego na etykiecie sprzętu patrzę nie tylko na V, ale też na A i W.
W praktyce to właśnie ta sekcja najczęściej porządkuje czytelnikowi obraz całości: napięcie ma wartość nominalną, ale jego znaczenie zależy od kontekstu, a nie od samej liczby. I to prowadzi prosto do kolejnego pytania, czyli różnicy między napięciem, natężeniem i mocą.
Czym różnią się napięcie, natężenie, opór i moc
W elektryce te cztery wielkości stale się ze sobą łączą, ale nie są tym samym. Gdy ktoś mówi o „prądzie 230 V”, od razu wiem, że miesza pojęcia. 230 V to napięcie, a nie natężenie. Prąd opisuje natężenie, czyli to, ile ładunku przepływa w czasie, opór mówi o tym, jak bardzo obwód ten przepływ utrudnia, a moc pokazuje, ile energii urządzenie zużywa lub oddaje w jednostce czasu.
| Wielkość | Symbol | Co opisuje | Jednostka |
|---|---|---|---|
| Napięcie | U | Różnicę potencjałów między dwoma punktami | V |
| Natężenie | I | Ilość ładunku przepływającego w czasie | A |
| Opór | R | Przeciwstawianie się przepływowi prądu | Ω |
| Moc | P | Tempo poboru lub oddawania energii | W |
Wzory, które najczęściej porządkują temat, są dwa: U = I × R oraz P = U × I. Z pierwszego wynika, że przy stałym oporze wzrost napięcia zwiększa natężenie. Z drugiego, że przy tej samej mocy wyższe napięcie pozwala przesłać energię przy niższym prądzie, co ma znaczenie chociażby w fotowoltaice i w przesyle energii.
Ja zwykle tłumaczę to tak: napięcie „pcha”, natężenie „niesie”, a moc pokazuje, ile z tego realnie wynika dla odbiornika. Gdy to się rozdzieli, dużo łatwiej unikać typowych pomyłek.
Najczęstsze błędy przy ocenie napięcia
Najczęstszy błąd jest banalny: ktoś używa słowa „prąd” tam, gdzie powinno paść „napięcie”. W codziennej mowie to się zdarza, ale przy zakupie sprzętu albo diagnozie instalacji może prowadzić do złych wniosków. Jeśli urządzenie nie działa, nie wystarczy zapytać, czy „jest prąd” - trzeba sprawdzić, czy jest właściwe napięcie, czy obwód nie ma przerwy i czy odbiornik jest dostosowany do danego typu zasilania.
- Mylenie napięcia z natężeniem i ocenianie sprzętu wyłącznie po liczbie voltów.
- Zakładanie, że 230 V w gniazdku zawsze oznacza dokładnie 230,0 V bez żadnych odchyleń.
- Mierzenie prądu ustawionym na zły tryb multimetrem, na przykład DC zamiast AC.
- Wkładanie wtyczki lub sondy „na próbę” bez sprawdzenia, czy obwód jest bezpieczny.
- Ignorowanie spadków napięcia na długich przewodach, które potrafią realnie pogorszyć pracę urządzenia.
Warto też pamiętać o jeszcze jednej pułapce: to samo napięcie może oznaczać różne warunki pracy. Inaczej zachowuje się zasilacz, inaczej akumulator, a jeszcze inaczej string paneli fotowoltaicznych. Dlatego sama liczba nie wystarcza - trzeba znać rodzaj prądu, zakres pracy i sposób obciążenia.
Gdy te błędy są już nazwane, przejście do pomiaru robi się dużo prostsze, bo wiadomo, czego dokładnie szukać i czego nie wolno robić „na czuja”.
Jak mierzyć napięcie w praktyce bez ryzyka pomyłki

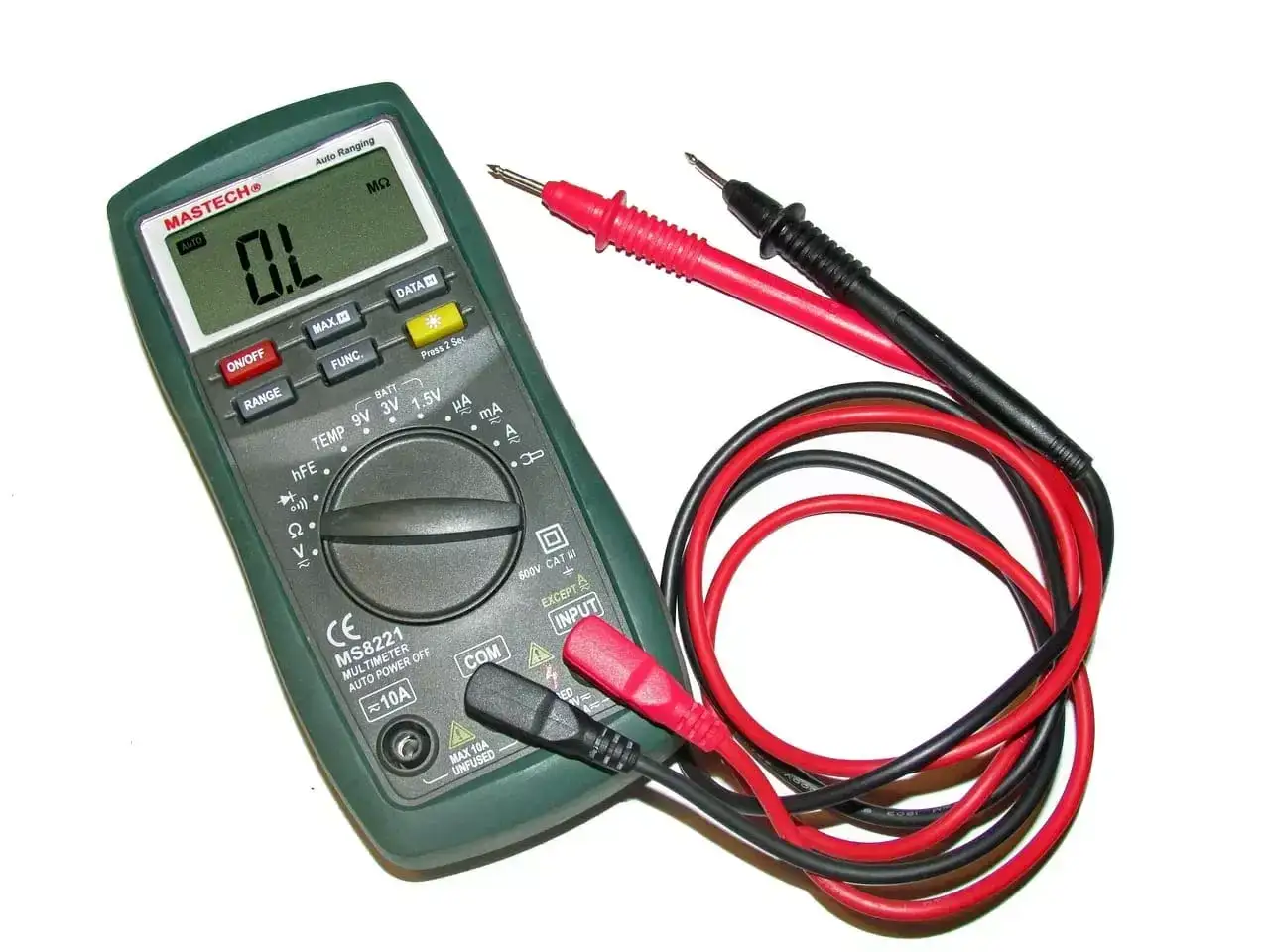

Do pomiaru używa się woltomierza albo multimetru ustawionego na odpowiedni zakres napięcia. Najważniejsza zasada jest prosta: miernik włącza się równolegle do elementu, którego napięcie chcesz sprawdzić. To odróżnia go od amperomierza, który włącza się szeregowo. W praktyce właśnie ten szczegół najczęściej decyduje o poprawnym pomiarze.
- Wybierz odpowiedni tryb: AC dla sieci przemiennej, DC dla baterii, akumulatorów i wielu układów elektronicznych.
- Zacznij od wyższego zakresu, jeśli nie znasz spodziewanej wartości.
- Podłącz czarną sondę do gniazda COM, a czerwoną do wejścia oznaczonego V.
- Przyłóż sondy równolegle do punktów pomiarowych i odczytaj wynik.
- Po pomiarze odłącz sondy i dopiero potem zmieniaj ustawienia miernika.
W sieci 230 V zachowuję szczególną ostrożność, bo tutaj nie chodzi już o niewygodę, ale o realne zagrożenie. Jeśli nie masz doświadczenia, lepiej ograniczyć się do pomiarów niskonapięciowych albo zlecić sprawdzenie instalacji osobie z odpowiednimi uprawnieniami. W instalacjach fotowoltaicznych dochodzi jeszcze dodatkowy element: moduły i stringi mogą generować napięcie stałe także wtedy, gdy falownik jest wyłączony.
Przy diagnostyce multimetr powinien być ustawiony nie tylko na właściwy rodzaj napięcia, ale też na właściwy sposób odczytu. Jeśli wynik wydaje się zaskakujący, najpierw sprawdzam tryb AC/DC, stan baterii miernika i poprawność podłączenia sond. Dopiero potem szukam problemu w samej instalacji.
Ten praktyczny etap najlepiej pokazuje, że napięcie nie jest abstrakcją. To konkretna wartość, którą można zmierzyć, porównać z normą i wykorzystać w ocenie całego układu.
Dlaczego ma znaczenie przy fotowoltaice i instalacji domowej
W instalacji domowej napięcie decyduje o tym, czy urządzenie pracuje poprawnie, czy będzie się wyłączać, przegrzewać albo działać mniej stabilnie. W fotowoltaice ma jeszcze większe znaczenie, bo wpływa na dobór falownika, długość stringów, przekrój przewodów i straty na przesyle. Wyższe napięcie przy tej samej mocy oznacza niższy prąd, a niższy prąd to zwykle mniejsze straty cieplne na kablach.
To właśnie dlatego projekt instalacji PV nie kończy się na sumie mocy paneli. Trzeba sprawdzić, w jakim zakresie napięć pracuje falownik, jak zachowuje się instalacja przy dużym nasłonecznieniu i czy lokalna sieć nie powoduje wzrostu napięcia na przyłączu. W praktyce zbyt wysokie napięcie sieciowe może sprawić, że falownik ograniczy pracę albo chwilowo się odłączy, bo chroni w ten sposób siebie i sieć.
W domu temat widać też przy długich przedłużaczach, słabszych przewodach i urządzeniach o dużym poborze mocy. Im większy prąd i im większa długość przewodu, tym bardziej rośnie znaczenie spadku napięcia. To nie jest detal techniczny, tylko jeden z powodów, dla których sprzęt czasem działa gorzej, niż sugeruje sama tabliczka znamionowa.
Ja przy takich tematach zawsze patrzę szerzej: nie tylko na samo źródło zasilania, ale też na to, co dzieje się po drodze. Właśnie wtedy łatwiej dobrać urządzenie albo poprawić instalację bez kosztownych prób i błędów.
Na co patrzeć przed zakupem urządzenia albo projektowaniem obwodu
Jeśli mam wybrać jedną praktyczną zasadę, to będzie ona taka: nie kupuj urządzenia bez sprawdzenia napięcia, typu prądu i mocy znamionowej. To dotyczy zarówno prostego sprzętu domowego, jak i bardziej złożonych elementów instalacji. Na tabliczce znamionowej szukam przede wszystkim informacji, czy urządzenie pracuje na AC czy DC, jaki ma zakres napięcia i ile mocy pobiera w normalnych warunkach.
- Sprawdź, czy urządzenie wymaga prądu przemiennego czy stałego.
- Porównaj napięcie znamionowe z napięciem dostępnego zasilania.
- Oceń moc i wynikający z niej prąd, a nie tylko samą liczbę voltów.
- Uwzględnij długość przewodów, bo wpływa na spadek napięcia.
- W instalacjach PV sprawdź zakres pracy falownika i dopuszczalne napięcie stringu.
W praktyce właśnie te elementy najczęściej przesądzają o tym, czy instalacja będzie działać spokojnie i bez strat, czy zacznie sprawiać kłopoty. Jeśli spojrzysz na napięcie nie jak na suchą liczbę, ale jak na warunek pracy całego układu, szybciej wyłapiesz błędy i lepiej ocenisz, co naprawdę dzieje się w obwodzie.
To podejście szczególnie dobrze sprawdza się przy sprzęcie domowym i rozwiązaniach energetycznych, bo tam liczy się nie tylko zgodność z parametrami, ale też zapas bezpieczeństwa, stabilność i realne warunki pracy.
