Połączenie szeregowe jest jednym z najprostszych, a jednocześnie najbardziej użytecznych sposobów budowania obwodów elektrycznych. W tym artykule pokazuję, jak działa taki układ, co dzieje się z napięciem i prądem, gdzie ma sens w elektronice oraz dlaczego w instalacjach fotowoltaicznych trzeba go liczyć bardzo ostrożnie. Dorzucam też praktyczne przykłady, bo to właśnie one najlepiej pokazują, kiedy ten sposób łączenia elementów naprawdę ułatwia projekt, a kiedy staje się ograniczeniem.
Najważniejsze fakty o układzie szeregowym
- Prąd płynie jedną drogą i ma tę samą wartość we wszystkich elementach.
- Napięcie rozkłada się na poszczególne odbiorniki, więc suma spadków równa się napięciu źródła.
- Rezystancje w szeregu się dodają, dlatego cały obwód ma większy opór niż pojedynczy element.
- Przerwanie jednego elementu zatrzymuje cały obwód.
- Ten układ jest wygodny tam, gdzie trzeba zbudować wyższe napięcie, na przykład z baterii albo z modułów PV.
Jak działa układ szeregowy w praktyce
W takim obwodzie elementy są połączone końcami w jedną pętlę, więc prąd nie ma gdzie się rozdzielić. To oznacza, że przez każdą żarówkę, rezystor, ogniwo albo moduł płynie ten sam prąd, a napięcie źródła rozkłada się między kolejne elementy. W praktyce jeden słabszy albo uszkodzony element wpływa na całość, bo przerwa w dowolnym miejscu przerywa obieg energii.
Najprościej opisać to trzema zasadami: prąd jest wspólny, napięcia się sumują, a opory rosną wraz z liczbą elementów. Właśnie dlatego taki układ bywa przewidywalny i łatwy do obliczenia, ale nie wybacza przypadkowego błędu w jednym punkcie. To dobra baza do dalszych obliczeń, a od niej już tylko krok do zastosowań w realnych urządzeniach.
| Cecha | Co dzieje się w obwodzie | Znaczenie praktyczne |
|---|---|---|
| Prąd | Ma tę samą wartość w całej pętli | Każdy element musi wytrzymać identyczne obciążenie prądowe |
| Napięcie | Rozkłada się na kolejne odbiorniki | Można zbudować wyższe napięcie z kilku mniejszych źródeł |
| Rezystancja | Sumuje się | Cały obwód staje się „trudniejszy” do zasilenia |
| Awaria jednego elementu | Przerywa cały tor | Układ jest wrażliwy na przerwę i słaby styk |
Z tego wynika pytanie, gdzie taki układ naprawdę się opłaca, a gdzie lepiej od razu szukać innego rozwiązania.
Gdzie ma sens w elektronice i energetyce
Najczęściej wybiera się go wtedy, gdy zależy nam na podniesieniu napięcia bez zwiększania prądu. To ważne, bo wyższe napięcie przy tym samym obciążeniu pozwala przesłać energię przy mniejszym prądzie, a więc zwykle z mniejszymi stratami na przewodach. Ja patrzę na ten układ jak na sposób na „sklejenie” napięcia, a nie na magiczne zwiększanie mocy. Moc nadal zależy od źródła i obciążenia, więc sam układ nie robi cudów.
| Zastosowanie | Po co łączy się elementy w szeregu | Na co uważać |
|---|---|---|
| Baterie i akumulatory | Aby uzyskać wyższe napięcie z pojedynczych ogniw | Ogniwa powinny być podobne wiekiem, pojemnością i stanem naładowania |
| Łańcuchy LED | Aby zsumować spadki napięcia na diodach | Potrzebny jest stabilny prąd, zwykle z drivera LED |
| Stringi PV | Aby podnieść napięcie wejściowe falownika | Trzeba uwzględnić temperaturę, zacienienie i limit DC urządzenia |
| Układy pomiarowe | Aby uprościć tor przepływu prądu | Jeden uszkodzony element może zatrzymać cały układ |
W praktyce te same zasady pojawiają się zarówno w drobnej elektronice, jak i w większych instalacjach energetycznych. Żeby zobaczyć, kiedy warto wybrać inne rozwiązanie, trzeba porównać ten układ z połączeniem równoległym.
Połączenie szeregowe a równoległe
To porównanie porządkuje większość wątpliwości. W szeregu budujesz napięcie, w układzie równoległym zwiększasz wydajność prądową i odporność na pojedyncze uszkodzenia. Właśnie dlatego w praktyce instalatorzy PV często mieszają oba warianty: najpierw budują stringi, a dopiero potem łączą je równolegle, jeśli potrzebna jest większa moc całego systemu.
| Kryterium | Układ szeregowy | Układ równoległy | Co to oznacza w praktyce |
|---|---|---|---|
| Prąd | Taki sam w całej pętli | Dzielenie między gałęzie | Szereg lepiej nadaje się do budowania napięcia, a równoległy do zwiększania prądu |
| Napięcie | Sumuje się | Pozostaje takie jak jednej gałęzi | Szereg przydaje się tam, gdzie źródło ma za małe napięcie robocze |
| Rezystancja zastępcza | Rośnie | Maleje | W szeregu obwód staje się „cięższy” dla źródła |
| Awaria jednego elementu | Przerywa całość | Często wyłącza tylko jedną gałąź | Równoległy bywa bardziej odporny operacyjnie |
| Typowe zastosowanie | Baterie, stringi PV, łańcuchy LED | Instalacje z wieloma odbiornikami | Wybór zależy od tego, czy ważniejsze jest napięcie, czy prąd |
Żeby dobrze dobrać jeden z tych wariantów, trzeba umieć policzyć podstawowe wielkości. Bez tego nawet prosty projekt potrafi zaskoczyć już na etapie testów.
Jak policzyć napięcie, prąd i opór
W obwodzie szeregowym obliczenia zaczynam od trzech rzeczy: sumy rezystancji, prądu całego układu i spadków napięcia na poszczególnych elementach. Najprostszy zestaw wzorów wygląda tak: Rcałk = R1 + R2 + ..., I = U / Rcałk oraz Ucałk = U1 + U2 + .... Jeśli elementy są identyczne, napięcie zwykle dzieli się równo, ale w praktyce zawsze warto sprawdzić tolerancję części i warunki pracy.
Przykład jest prosty, ale bardzo dobrze pokazuje logikę działania:
| Przykład | Obliczenie | Wynik |
|---|---|---|
| 3 rezystory po 10 Ω zasilane 12 V | Rcałk = 10 + 10 + 10 | 30 Ω |
| Ten sam układ | I = 12 V / 30 Ω | 0,4 A |
| Spadek na jednym rezystorze | U = I × R = 0,4 A × 10 Ω | 4 V |
| Moc całkowita | P = U × I | 4,8 W |
To samo myślenie stosuje się do stringu PV, tylko zamiast idealnych rezystorów masz moduły o charakterystyce zależnej od temperatury i nasłonecznienia. I właśnie tam pojawiają się najczęstsze pomyłki.
Najczęstsze błędy i ograniczenia
Największy błąd, jaki widzę, to traktowanie całego obwodu tak, jakby każdy element zachowywał się identycznie przez cały czas. W szeregu to po prostu nie działa. Wystarczy jeden słabszy komponent, zbyt duża różnica parametrów albo przerwa na złączu i cały układ zaczyna pracować gorzej albo wcale.
- Mieszanie elementów o różnych parametrach, zwłaszcza wtedy, gdy wymagają one podobnego prądu pracy.
- Ignorowanie wpływu przerwy w jednym miejscu, bo w szeregu to nie jest „mała usterka”, tylko zatrzymanie całości.
- Dobór stringu PV wyłącznie na podstawie napięcia nominalnego, bez sprawdzenia Voc, czyli napięcia jałowego, i bez uwzględnienia niskiej temperatury.
- Bagatelizowanie zacienienia, które potrafi obniżyć wydajność całego łańcucha, nie tylko jednego modułu.
- Brak właściwej polaryzacji, zabezpieczenia nadprądowego albo rozłącznika tam, gdzie wymagają tego warunki pracy.
W instalacjach fotowoltaicznych pomagają diody bypass, czyli diody obejściowe, ale one łagodzą skutki problemu, a nie kasują go całkowicie. Ja traktuję je jako zabezpieczenie przed najgorszym scenariuszem, a nie jako zgodę na ignorowanie cienia czy różnic między modułami. Właśnie dlatego warto oddzielić teorię od praktyki i przyjrzeć się stringom PV osobno.
Na co patrzę przy stringach fotowoltaicznych

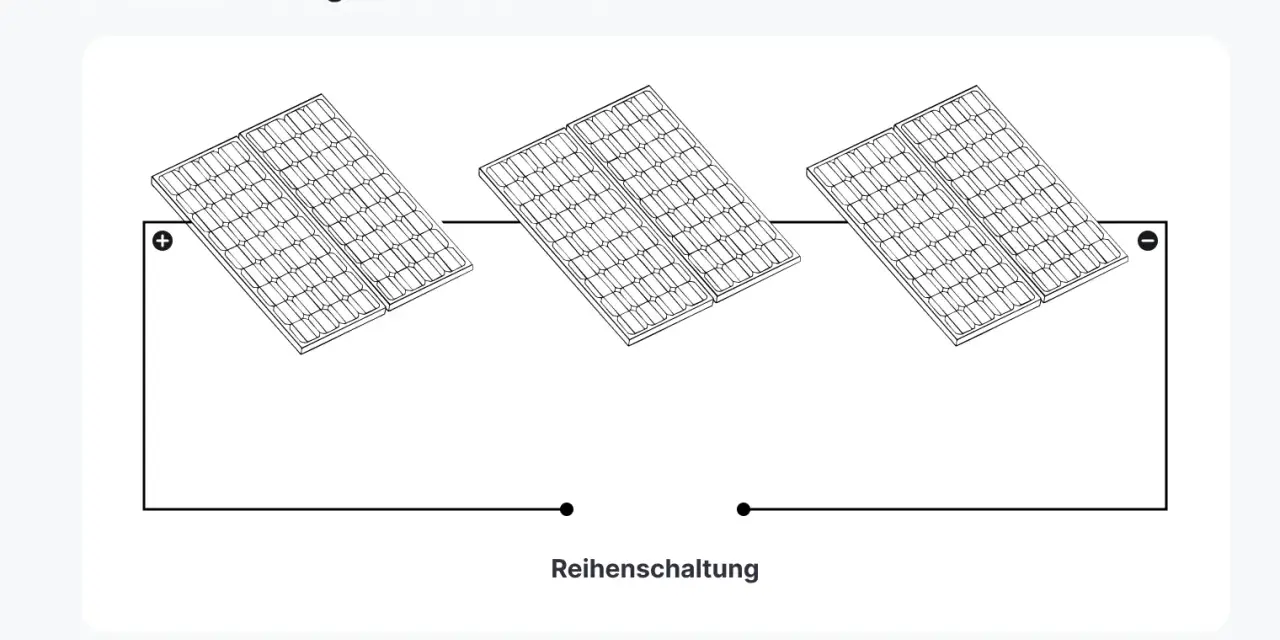

String, czyli łańcuch modułów połączonych szeregowo, jest podstawową jednostką pracy większości instalacji PV. Tutaj układ szeregowy jest naprawdę przydatny, bo pozwala podnieść napięcie wejściowe falownika bez dokładania niepotrzebnie wysokiego prądu. Jednocześnie to właśnie tu trzeba być najbardziej skrupulatnym, bo błędny dobór może skończyć się wyłączaniem inwertera, stratami produkcji albo przekroczeniem dopuszczalnego napięcia DC.
W praktyce sprawdzam przede wszystkim trzy rzeczy:
| Co sprawdzam | Dlaczego to ważne | Co się stanie, jeśli to zignorujesz |
|---|---|---|
| Napięcie jałowe modułów i jego zachowanie na mrozie | Na zimnie napięcie rośnie, więc string może przekroczyć limit falownika | Ryzyko wyłączeń, a w skrajnym przypadku uszkodzenia sprzętu |
| Jednorodność modułów w jednym łańcuchu | Podobna technologia, moc i charakterystyka zmniejszają straty mismatch | Nierówna praca całego stringu i trudniejsza diagnostyka |
| Zacienienie i orientację połaci | W szeregu słabszy moduł ogranicza przepływ przez całość | Spadek produkcji większy, niż sugeruje sam cień na jednym panelu |
W praktyce spotyka się systemy projektowane pod 600 V, 1000 V albo 1500 V DC, ale ostateczny limit zawsze wyznacza konkretny falownik i dokumentacja modułów. Dlatego nie liczę stringu „na oko”, tylko z zapasem, z uwzględnieniem temperatury, długości przewodów i warunków lokalnych. To właśnie ten etap odróżnia poprawny projekt od takiego, który działa tylko w teorii.
Co warto zapamiętać przy kolejnym projekcie
- Układ szeregowy podnosi napięcie, ale nie zwiększa prądu.
- Jeden słaby element ogranicza cały obwód.
- W szeregach liczą się: suma napięć, suma rezystancji i wspólny prąd.
- W PV kluczowe są Voc, temperatura, zacienienie i limit falownika.
- Najbezpieczniej działa połączenie elementów o podobnych parametrach i z zapasem projektowym.
Jeśli muszę sprowadzić temat do jednego zdania, to szereg wybieram wtedy, gdy chcę zbudować wyższe napięcie i akceptuję, że cały obwód będzie tak mocny jak jego najsłabszy element. W elektronice to wygodne i przewidywalne, a w fotowoltaice wymaga już dokładnego liczenia napięcia, temperatury i zacienienia. Przy takim podejściu układ szeregowy przestaje być szkolnym przykładem, a staje się realnym narzędziem projektowym.
