Pomiar rezystancji izolacji to jedno z tych badań, które w praktyce mówi o instalacji więcej niż sam szybki ogląd. Pokazuje, czy przewody, osprzęt i połączenia nadal skutecznie oddzielają części czynne od ziemi oraz obudowy, a więc czy instalacja pracuje bezpiecznie i bez ukrytych upływów. Poniżej wyjaśniam, kiedy to badanie ma sens, jak je wykonać krok po kroku, jakie wartości uznać za poprawne i co zrobić, gdy wynik zaczyna budzić wątpliwości.
Najważniejsze informacje o badaniu izolacji
- W instalacjach niskiego napięcia najczęściej stosuje się napięcie probiercze 500 V DC, a dla obwodów SELV/PELV zwykle 250 V DC.
- Dla typowych obwodów 230/400 V granicą odbiorczą jest zazwyczaj 1 MΩ.
- Badanie wykonuje się przy instalacji bez napięcia, po odłączeniu wrażliwych odbiorników i elektroniki.
- W Polsce okresowa kontrola instalacji elektrycznej i piorunochronnej obejmuje m.in. oporność izolacji i jest wymagana co najmniej raz na 5 lat.
- Najczęściej wyniki zaniżają: wilgoć, zabrudzenia, uszkodzone przewody, źle odłączone urządzenia i równoległe połączenia w obwodzie.
- Niski odczyt to nie powód do „przepychania” testu, tylko sygnał do lokalizacji odcinka, który wymaga naprawy lub wymiany.
Na czym polega badanie izolacji i kiedy je wykonuję
W praktyce traktuję to badanie jako szybki test kondycji izolacji między przewodami czynnymi a przewodem ochronnym, ziemią albo innymi żyłami obwodu. Megomierz podaje napięcie stałe, a urządzenie sprawdza, ile prądu „ucieka” przez izolację. Im mniejszy upływ, tym wyższa rezystancja i lepszy stan przewodów, osprzętu oraz połączeń.
Najczęściej wykonuję je w trzech sytuacjach: po wykonaniu nowej instalacji, po większej modernizacji oraz podczas okresowych kontroli. W Polsce taki przegląd obejmujący również oporność izolacji przewodów jest wymagany co najmniej raz na 5 lat, ale w praktyce robi się go częściej tam, gdzie instalacja pracuje w trudnych warunkach: w wilgoci, w pomieszczeniach technicznych, w obiektach produkcyjnych albo po zalaniu, pożarze czy wyładowaniu atmosferycznym. W instalacjach fotowoltaicznych sprawa jest podobna, tylko trzeba jeszcze bardziej uważać na obwody DC i elektronikę sterującą.
To badanie nie zastępuje pomiaru ciągłości przewodów ochronnych ani testu wyłączników różnicowoprądowych. Daje po prostu odpowiedź na inne pytanie: czy izolacja nadal dobrze trzyma parametry, czy już zaczyna „puszczać” i wymaga diagnostyki. Dopiero gdy to wiemy, warto przejść do samej procedury pomiarowej.
Jak wygląda badanie krok po kroku
Najpierw odłączam zasilanie i sprawdzam brak napięcia miernikiem dwubiegunowym. To brzmi banalnie, ale właśnie ten etap najczęściej odróżnia rzetelny pomiar od pozornej kontroli. Sama procedura trwa krótko, natomiast przygotowanie instalacji decyduje o tym, czy odczyt będzie wiarygodny.
Przygotowanie obwodu
Przed testem odłączam odbiorniki, które mogą zafałszować wynik albo ulec uszkodzeniu: zasilacze impulsowe, sterowniki LED, falowniki, elektronikę automatyki, SPD, przekaźniki, regulatory i elementy wrażliwe na napięcie probiercze. W obwodach wielożyłowych zwykle łączę ze sobą żyły czynne zgodnie z procedurą dla danego układu, a następnie sprawdzam je względem PE lub ziemi.
- Sprawdzam schemat obwodu i zakres testu.
- Odłączam elementy, które mogłyby zaniżyć wynik.
- Upewniam się, że obwód jest bez napięcia.
- Oglądam przewody, puszki i zaciski pod kątem uszkodzeń lub zawilgocenia.

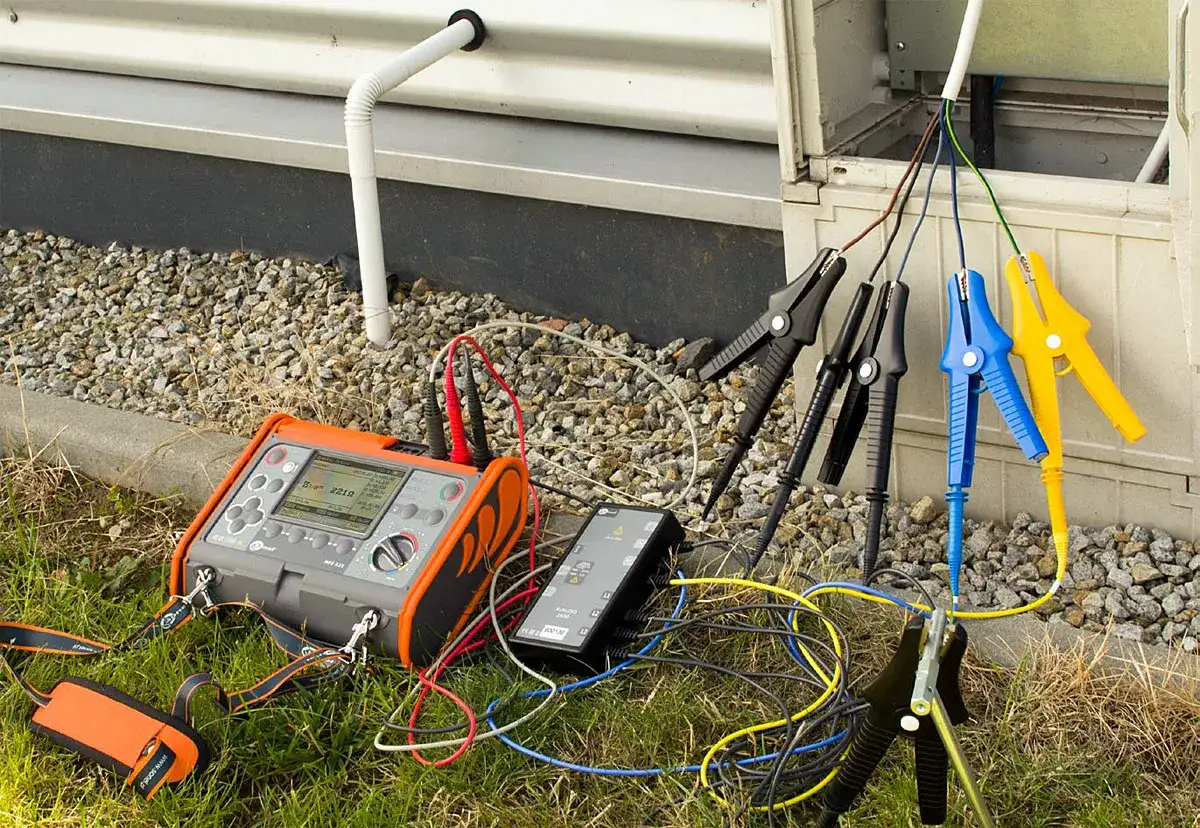

Właściwy test

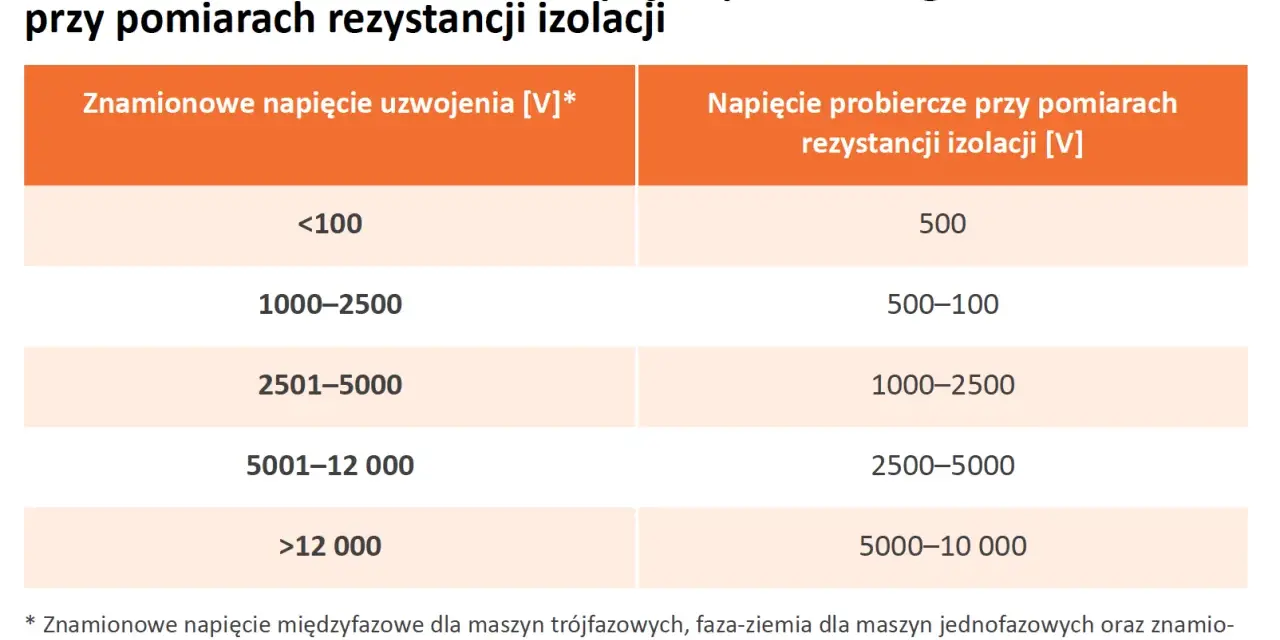

Dobieram napięcie probiercze do rodzaju obwodu. Dla standardowych instalacji 230/400 V stosuję zwykle 500 V DC, a dla obwodów SELV/PELV 250 V DC. W obwodach o wyższym napięciu znamionowym używa się zazwyczaj 1000 V DC. Po podłączeniu przewodów czekam, aż wskazanie się ustabilizuje, i zapisuję wynik w megaomach.
Jeśli testuję dłuższe trasy kablowe albo obwody z dużą pojemnością, stabilizacja trwa nieco dłużej. Nie warto wtedy wyciągać wniosków po pierwszym skoku wskazania, bo na początku wynik bywa mylący. Liczy się odczyt po ustabilizowaniu i warunki, w jakich został wykonany.
Przeczytaj również: Czy elektryk to trudny zawód? Odkryj wyzwania i umiejętności tej profesji
Odczyt i rozładowanie
Po zakończeniu testu nie rozłączam przewodów od razu. Izolacja i długie odcinki kabli potrafią zgromadzić ładunek, więc trzeba je bezpiecznie rozładować zgodnie z instrukcją miernika. Dopiero potem zapisuję wynik, opisuję badany obwód i, jeśli trzeba, przechodzę do kolejnego odcinka.
W protokole warto odnotować nie tylko samą wartość rezystancji, ale też napięcie probiercze, temperaturę, wilgotność oraz informację, które elementy zostały odłączone. Bez tego porównywanie wyników z różnych dni bywa mało uczciwe diagnostycznie. To prowadzi już wprost do pytania, jakie wartości uznać za poprawne.
Jak interpretuję wynik i jakie wartości są akceptowalne
W instalacjach niskiego napięcia najważniejsze są progi określone przez normę i rodzaj obwodu. Sam wynik „duży” nie wystarczy, bo dla różnych układów obowiązują różne napięcia testowe i różne minimalne wartości. Najczęściej w praktyce liczy się prosty punkt odniesienia: jeśli obwód 230/400 V nie osiąga 1 MΩ, nie traktuję tego jako wyniku do zamknięcia tematu.
| Rodzaj obwodu | Napięcie probiercze DC | Minimalna rezystancja | Co to oznacza w praktyce |
|---|---|---|---|
| SELV / PELV | 250 V | 0,5 MΩ | Spotykane w obwodach bezpiecznych, gdzie trzeba uważać na elektronikę i sposób odłączenia układu. |
| Obwody do 500 V, w tym FELV | 500 V | 1,0 MΩ | To najczęstszy przypadek w mieszkaniach, biurach i wielu obiektach usługowych. |
| Obwody powyżej 500 V | 1000 V | 1,0 MΩ | Dotyczy instalacji i układów, w których wymagane jest wyższe napięcie próbne. |
W zdrowej instalacji wynik zwykle jest wyraźnie wyższy niż minimum, często o rząd wielkości lub więcej. Nie przywiązywałbym się jednak do jednej „magicznej” liczby, bo rezultat zależy od długości przewodów, temperatury, wilgotności i liczby podłączonych elementów. Jeśli wynik jest blisko granicy, zwracam uwagę na trend: czy spada z roku na rok, czy był po prostu wykonany w trudniejszych warunkach.
Istotny jest też kontekst. Przewód w suchym mieszkaniu może pokazać zupełnie inny wynik niż ten sam typ instalacji w wilgotnej piwnicy, rozdzielnicy z zabrudzeniami albo w układzie z elektroniką, która nie została odłączona. Jeśli odczyt wygląda słabo, pierwsza myśl nie powinna brzmieć „instalacja do wymiany”, tylko „co w tym układzie mogło zaniżyć pomiar”. I właśnie to sprawdzam dalej.
Skąd biorą się fałszywie niskie odczyty
W praktyce najwięcej problemów powodują nie same przewody, tylko warunki wokół nich. Niska rezystancja izolacji nie zawsze oznacza trwałe uszkodzenie, ale zawsze oznacza, że trzeba szukać przyczyny, a nie zadowalać się pierwszym wynikiem.
| Przyczyna | Jak się objawia | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Wilgoć lub kondensacja | Wynik spada po deszczu, myciu, zalaniu lub w chłodnym pomieszczeniu | Puszki, kanały kablowe, rozdzielnicę, przepusty i miejsca zacieku |
| Zabrudzenia i pył przewodzący | Odczyt jest niestabilny lub niższy niż zwykle | Stan rozdzielnicy, osprzętu i zacisków |
| Podłączona elektronika | Miernik pokazuje niski wynik mimo braku widocznych uszkodzeń | Zasilacze, sterowniki, falowniki, SPD, czujniki i automatyka |
| Równoległe połączenia w obwodzie | Wynik „ucieka” przez inne gałęzie instalacji | Neutralne połączenia, mostki, wspólne obwody, błędnie rozdzielone żyły |
| Uszkodzona izolacja | Odczyt jest trwale niski i nie poprawia się po odłączeniu odbiorników | Przewody w miejscach przetarcia, zgniecenia, przegrzania lub starzenia |
Do tego dochodzi zwykły błąd proceduralny: za krótka stabilizacja, zły zakres testu, zużyte przewody pomiarowe albo niedokładne odłączenie obwodu. To właśnie dlatego przy poważniejszych instalacjach nigdy nie opieram się na jednym pomiarze w jednym punkcie. Jeśli coś nie gra, rozcinam diagnostykę na mniejsze fragmenty i porównuję sekcje między sobą. Gdy już wiadomo, skąd bierze się problem, łatwiej przejść do naprawy i ponownego testu.
Co robię, gdy wynik jest za niski
Gdy odczyt jest poniżej wymaganego progu albo wyraźnie odstaje od poprzednich pomiarów, dzielę instalację na mniejsze odcinki. To najszybszy sposób, żeby ustalić, czy problem leży w jednym obwodzie, jednej puszce, jednym urządzeniu czy w całym odcinku kabla. Na tym etapie nie próbuję „przeskoczyć” wyniku inną metodą, tylko lokalizuję przyczynę.
- Odłączam kolejne gałęzie instalacji i sprawdzam wynik na krótszych odcinkach.
- Wyłączam lub wypinam elementy elektroniczne, które mogły obniżyć odczyt.
- Oglądam miejsca narażone na uszkodzenia mechaniczne, przegrzanie i zawilgocenie.
- Jeśli to możliwe, osuszam i oczyszczam problematyczny fragment oraz powtarzam pomiar.
- Gdy wynik nadal jest niski, kwalifikuję odcinek do naprawy albo wymiany.
W instalacjach po zalaniu albo po pożarze często nie wystarcza samo osuszenie. Zdarza się, że izolacja została już trwale osłabiona i później zawodzi pod obciążeniem, choć chwilowo wygląda „w miarę dobrze”. Dlatego przy poważnych uszkodzeniach wolę poprawić fragment teraz niż wracać do awarii za kilka tygodni. W nowoczesnych budynkach i układach PV ta ostrożność jest jeszcze ważniejsza.
Dlaczego to badanie jest szczególnie ważne w instalacjach PV i nowoczesnych budynkach
W instalacjach fotowoltaicznych i w obiektach z dużą ilością automatyki izolacja częściej pracuje w trudnych warunkach. Po stronie DC dochodzą długie trasy kablowe, zmienne warunki pogodowe, promieniowanie UV i wilgoć, a po stronie AC sporo elektroniki, która nie lubi napięcia probierczego. W praktyce oznacza to, że przygotowanie obwodu do testu jest równie ważne jak sam pomiar.
W systemach PV odłączam falownik i elementy wrażliwe zgodnie z dokumentacją producenta, a stringi sprawdzam etapami, nie „na skróty”. To ważne, bo pojedynczy zaniżony odczyt może wynikać z realnego uszkodzenia przewodu, ale równie dobrze z obecności komponentu, który w ogóle nie powinien brać udziału w pomiarze. W budynkach z LED-ami, czujnikami obecności, inteligentnym sterowaniem i zasilaczami impulsowymi problem jest podobny: elektronika potrafi skutecznie udawać awarię izolacji.
Jeżeli ktoś ma wrażenie, że badanie izolacji to tylko formalność przy odbiorze, to zwykle zmienia zdanie po pierwszej awarii po deszczu, po zalaniu albo po trudnym do wytłumaczenia wyzwalaniu zabezpieczeń. W tych obiektach dobry wynik daje nie tylko spokój przy kontroli, ale też oszczędza czas przy diagnostyce. Na końcu zostaje pytanie najważniejsze: co daje regularna kontrola, zanim coś się zepsuje.
Regularna kontrola izolacji daje więcej niż sam wpis do protokołu
Największa wartość z takiego badania nie polega na samym „zaliczeniu” przeglądu. Dobrze zrobiona kontrola pozwala wcześniej wyłapać przewody pracujące w wilgoci, miejsca przegrzane, osprzęt z zaczynającym się upływem i obwody, które za chwilę mogą sprawić problem użytkownikowi. To zwykle tańsze niż szukanie awarii po fakcie, zwłaszcza gdy problem dotyczy rozległej instalacji albo obiektu z ciągłą pracą.
Ja traktuję ten pomiar jako prosty filtr bezpieczeństwa: jeśli wynik jest dobry, instalacja przechodzi dalej bez zbędnych wątpliwości; jeśli jest słaby, od razu wiadomo, że trzeba szukać przyczyny zanim pojawi się przerwa w zasilaniu, fałszywe zadziałanie zabezpieczeń albo ryzyko porażeniowe. W praktyce właśnie to odróżnia rutynowy przegląd od realnej ochrony instalacji.
