Rezystancja izolacji - Jak poprawnie mierzyć i interpretować wyniki?

Stan izolacji przewodów i kabli decyduje o bezpieczeństwie, niezawodności i tym, czy instalacja przejdzie odbiór bez poprawek. Rezystancja izolacji pokazuje, jak dobrze materiał oddziela żyły od siebie i od ziemi, a więc czy energia nie ucieka tam, gdzie nie powinna. W praktyce ten jeden parametr mówi jednocześnie o wieku przewodów, wilgoci, zabrudzeniu i jakości montażu. Poniżej wyjaśniam, jak go mierzyć, jak czytać wynik i co zrobić, gdy odczyt zaczyna spadać.

Co pokazuje ten parametr i dlaczego nie warto patrzeć tylko na jedną liczbę

Ja traktuję ten pomiar jak szybki test szczelności elektrycznej. Gdy wartość jest wysoka, izolacja skutecznie oddziela przewodzące elementy od obudowy i ziemi; gdy spada, rośnie prąd upływu, a razem z nim ryzyko wyzwalania zabezpieczeń, przegrzewania i uszkodzeń. Problem polega na tym, że ten sam odczyt może wynikać z zużycia materiału, wilgoci po deszczu albo zabrudzenia powierzchni, więc bez kontekstu łatwo postawić złą diagnozę.

• W instalacji domowej niski wynik częściej oznacza problem z kablem, puszką, łącznikiem albo osprzętem niż ogólnie „złą elektrykę”.
• W silnikach, transformatorach i rozdzielnicach ważniejszy od jednorazowego odczytu bywa trend zmian, bo izolacja starzeje się stopniowo.
• W obwodach zewnętrznych i fotowoltaice wilgoć oraz zabrudzenie potrafią chwilowo zaniżyć wynik nawet wtedy, gdy uszkodzenia mechanicznego jeszcze nie widać.

To dlatego w dobrej praktyce pomiarowej nie poluję na jedną „magiczną liczbę”, tylko na powtarzalny obraz stanu instalacji. Z tego samego powodu następny krok musi być wykonany bardzo starannie.

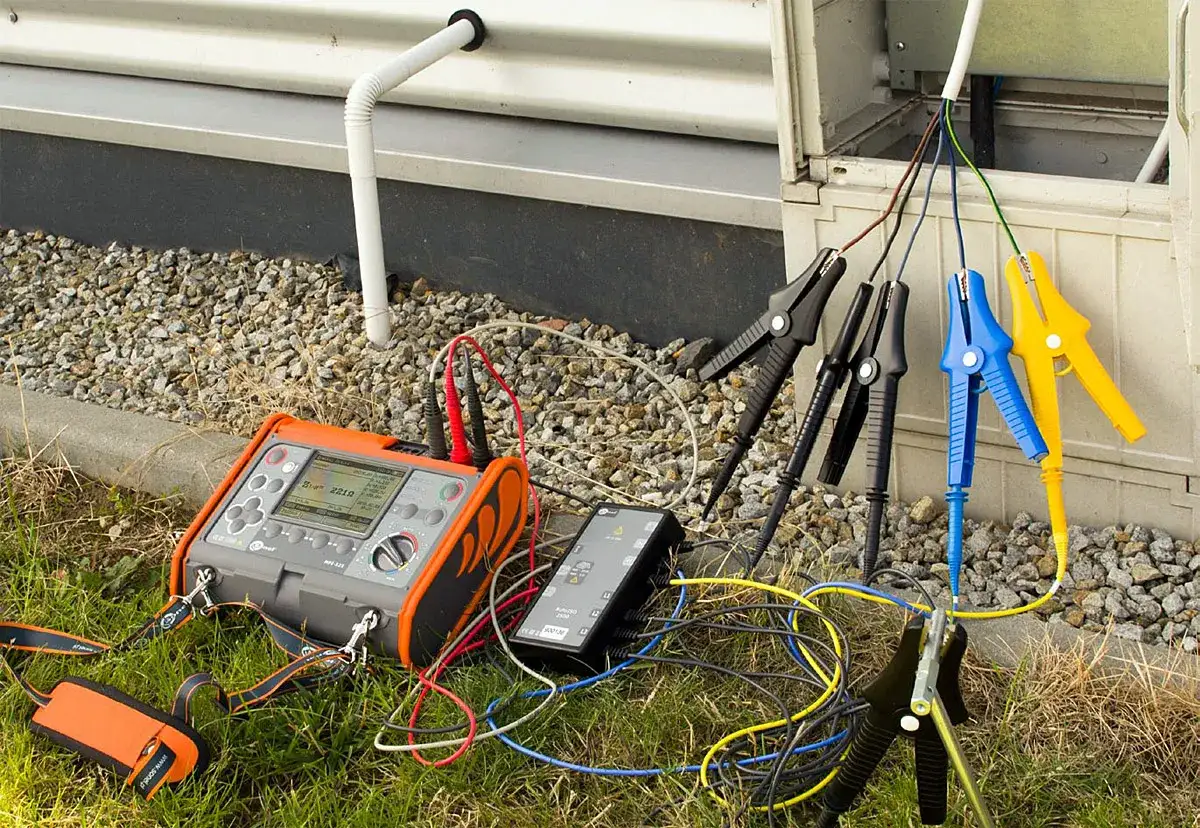

Jak mierzy się rezystancję izolacji bez fałszywych wyników

Najpierw instalacja musi być odłączona od zasilania i sprawdzona pod kątem braku napięcia. Sonel zwraca uwagę, że w typowych obwodach budynkowych poniżej 500 V stosuje się zwykle 500 V DC, a gdy istnieje ryzyko uszkodzenia wrażliwych elementów, napięcie testowe można obniżyć do 250 V DC zgodnie z wymaganiami badanego obwodu.

1. Wyłącz zasilanie, zabezpiecz miejsce pracy i upewnij się, że obwód jest rzeczywiście beznapięciowy.
2. Odłącz urządzenia, które mogą zafałszować odczyt lub ulec uszkodzeniu, na przykład część elektroniki, SPD, liczniki elektroniczne czy sterowniki.
3. Dobierz napięcie probiercze do badanego obiektu i jego znamionowego poziomu pracy.
4. Wykonaj połączenia między przewodami czynnymi a ochronnym albo między żyłami, zależnie od badanego układu.
5. Jeśli badany element ma dużą powierzchnię lub jest narażony na zabrudzenie, użyj metody 3-zaciskowej z zaciskiem strażniczym G, który odcina prąd powierzchniowy od wyniku.
6. Po zakończeniu testu bezwzględnie rozładuj obiekt, bo naładowany kabel albo uzwojenie pozostaje źródłem zagrożenia.

Przy dłuższych badaniach przydają się też wskaźniki czasowe, takie jak PI i DAR, czyli porównanie kolejnych odczytów w ustalonych odstępach czasu. Dają one lepszy obraz stanu materiału niż pojedynczy punkt pomiaru, a to prowadzi wprost do interpretacji wyniku.

Jak oceniać wynik w praktyce i dobrać napięcie probiercze

W instalacjach niskiego napięcia nie zaczynam od interpretacji „na oko”, tylko od sprawdzenia, czy pomiar został wykonany z właściwym napięciem i w odpowiedniej klasie obwodu. W praktyce wygląda to tak: im wyższe napięcie znamionowe badanej części instalacji, tym wyższe napięcie testowe i zwykle ostrzejsze wymagania wobec minimalnego wyniku. Dla czytelnika najważniejsze jest jednak to, że sam próg nie jest wszędzie taki sam.

Fluke podaje, że w testach PV 1000 MΩ to wynik bardzo dobry, poniżej 20 MΩ trzeba już szukać przyczyny, a poniżej 1 MΩ podejrzewa się zwarcie do ziemi. W obiektach przemysłowych i PV patrzę więc nie tylko na samą wartość, ale też na to, czy odczyt jest stabilny i czy nie spada w kolejnych badaniach. Właśnie dlatego kolejny temat to czynniki, które najczęściej mylą nawet doświadczonych wykonawców.

Co najczęściej zaniża wynik i jak odsiać fałszywy alarm

Na wynik najbardziej działają rzeczy prozaiczne: wilgoć, zabrudzenie, temperatura i sposób podłączenia miernika. To właśnie dlatego ten sam kabel potrafi wypadć dobrze w suchym pomieszczeniu, a słabiej po deszczu albo po myciu dachu. Fluke przypomina, że wzrost temperatury o 10°C zwykle obniża odczyt mniej więcej o połowę, a spadek o 10°C potrafi go podwoić, więc bez porównywania wyników w podobnych warunkach łatwo o błędną ocenę.

• Wilgoć podnosi prąd upływu i szczególnie mocno wpływa na obwody prowadzone na zewnątrz, w piwnicach i w nieogrzewanych rozdzielnicach.
• Zanieczyszczenia powierzchniowe tworzą dodatkową ścieżkę przewodzenia po izolacji, dlatego w obiektach o dużej powierzchni pomiaru warto stosować zacisk strażniczy.
• Osprzęt pozostawiony w obwodzie może zaniżyć odczyt albo zostać uszkodzony, więc przed testem trzeba sprawdzić, co faktycznie jest jeszcze podłączone.
• Długość kabla i pojemność obiektu wydłużają stabilizację wyniku, dlatego przy dłuższych przewodach warto poczekać, aż odczyt się uspokoi.
• Uszkodzenia mechaniczne, takie jak przetarcia, zagniecenia i przebicia w puszkach, zwykle dają niższy wynik w konkretnym punkcie, a nie równomiernie na całym odcinku.

Jeżeli po wysuszeniu, oczyszczeniu i ponownym pomiarze wartość wyraźnie wraca, problem jest najpewniej środowiskowy. Jeśli nie wraca, trzeba szukać realnego uszkodzenia, a nie tłumaczyć wszystkiego pogodą.

Dlaczego ten pomiar ma szczególne znaczenie w fotowoltaice i instalacjach zewnętrznych

W PV stawka jest podwójna: chodzi i o bezpieczeństwo, i o utrzymanie uzysku. Długi string pracujący na napięciu setek woltów lub więcej jest bardzo wrażliwy na wilgoć w złączach, uszkodzone przewody na dachu, źle zaciśnięte MC4 i mikropęknięcia izolacji po montażu lub serwisie. Gdy pojawia się upływ do ziemi, inwerter może zadziałać ochronnie, a cały układ zaczyna tracić energię albo przerywać pracę bez wyraźnego powodu.

• Na dachach i w instalacjach gruntowych liczy się nie tylko sam kabel, ale też przejścia przez konstrukcję, peszle, złącza i miejsca narażone na UV.
• Po opadach, myciu lub dłuższym okresie dużej wilgotności wynik bywa niższy, więc porównuję go z poprzednimi badaniami, a nie z intuicją.
• Jeśli instalacja PV ma długie ciągi i rozbudowaną stronę DC, diagnostyka musi objąć cały tor: od modułów, przez złącza, aż po wejście falownika.
• W systemach montowanych na zewnątrz ważna jest także temperatura paneli, bo mocno wpływa na stabilność odczytów i porównywalność wyników między sezonami.

To jest ten moment, w którym pomiar przestaje być „formalnością do protokołu”, a staje się narzędziem do ochrony produkcji i ograniczania kosztownych przestojów. Zostaje jeszcze ostatnia rzecz: co zrobić z samym wynikiem, żeby nie wylądował w archiwum bez żadnego dalszego działania.

Jak zamienić odczyt na plan utrzymania instalacji

Najbardziej użyteczny pomiar to taki, który da się powtórzyć na tych samych zasadach. Ja zapisuję więc nie tylko wartość, ale też napięcie testowe, czas pomiaru, temperaturę, wilgotność, miejsce podłączenia i informację, czy w obwodzie były odłączone urządzenia wrażliwe. Bez tego nie da się uczciwie porównać wyników z kolejnych lat ani odróżnić spadku rzeczywistego od chwilowego.

• Jeśli odczyt jest niski, zacznij od rzeczy prostych: osuszenie, oczyszczenie, sprawdzenie złączy i obejrzenie najbardziej narażonych odcinków.
• Jeśli wynik jest poprawny, ale wyraźnie słabszy niż wcześniej, skróć odstęp do następnej kontroli i obserwuj, czy trend się utrzymuje.
• Jeśli izolacja wraca do dobrego poziomu po osuszeniu, problem zwykle leży w warunkach środowiskowych albo zabrudzeniu, a nie w trwałym uszkodzeniu przewodu.
• Jeśli rezultat nie poprawia się po czyszczeniu i osuszeniu, potrzebna jest lokalizacja uszkodzenia i dokładniejsza diagnostyka miejsca przebicia lub upływu.

W praktyce najwięcej daje konsekwencja: ten sam sposób pomiaru, podobne warunki i regularne zapisy. Dzięki temu jeden odczyt przestaje być suchą liczbą, a staje się sygnałem, czy instalacja naprawdę jest zdrowa, czy tylko jeszcze nie dała o sobie znać.
