Pionowy uziom szpilkowy jest dziś jednym z najpraktyczniejszych sposobów wykonania uziemienia tam, gdzie nie da się łatwo zrobić otoku albo uziomu fundamentowego. Pokażę tu, kiedy takie rozwiązanie ma sens, jak wygląda poprawny montaż, od czego zależy skuteczność i na co zwrócić uwagę przy pomiarze oraz odbiorze.
Najważniejsze informacje o uziemieniu pionowym
- To rozwiązanie sprawdza się szczególnie przy modernizacjach, na małej działce i tam, gdzie nie ma miejsca na uziom otokowy.
- Skuteczność zależy głównie od gruntu, wilgotności, głębokości osadzenia i jakości połączeń.
- W praktyce dolna część sondy powinna schodzić zwykle co najmniej 3 m w grunt, a górna nie powinna być zbyt płytko.
- Na suchych, piaszczystych lub kamienistych gruntach często trzeba dołożyć kolejne sondy albo zejść głębiej.
- Po montażu konieczny jest pomiar rezystancji uziemienia i sprawdzenie ciągłości połączeń.
- Przy fotowoltaice i ochronie odgromowej liczy się nie tylko sam pręt, ale cały układ: uziemienie, GSW i zabezpieczenia przepięciowe.
Kiedy pionowe uziemienie ma sens
Ja patrzę na to rozwiązanie przede wszystkim przez pryzmat warunków na działce, a nie samej nazwy produktu. Pionowe uziemienie ma największy sens wtedy, gdy przestrzeń wokół budynku jest ograniczona, grunt na powierzchni jest trudno dostępny albo inwestycja dotyczy już istniejącego obiektu, którego nie da się łatwo rozkopać pod uziom otokowy.
To bardzo częsty scenariusz przy domach jednorodzinnych, halach z utwardzonym terenem wokół fundamentów, modernizacjach instalacji odgromowej i przy obiektach z fotowoltaiką. W takich miejscach pojedyncza sonda albo cały zestaw sond pionowych pozwala szybko uzyskać sensowny punkt odniesienia do dalszych połączeń ochronnych. Nie zawsze jest to rozwiązanie najlepsze technicznie dla całego obiektu, ale bywa najbardziej rozsądne wykonawczo.
Są też sytuacje, w których sam pionowy pręt nie powinien być pierwszym wyborem. Jeśli budynek dopiero powstaje i można zaplanować uziom fundamentowy, zwykle warto to zrobić od razu. Jeżeli obiekt ma dużą powierzchnię albo rozbudowane systemy elektroniczne, często lepiej sprawdza się układ otokowy lub hybrydowy, bo daje bardziej równomierne rozprowadzenie prądu w gruncie. To prowadzi nas do pytania, od czego właściwie zależy skuteczność takiego uziemienia.
Jak działa pionowe uziemienie i od czego zależy jego skuteczność
Mechanizm jest prosty: metalowy pręt wprowadzony w grunt staje się drogą o możliwie niskiej rezystancji dla prądów zwarciowych, przepięciowych i odgromowych. Im łatwiej taki prąd „rozleje się” w ziemi, tym lepiej dla ochrony instalacji i ludzi. W praktyce nie chodzi więc o samą obecność metalu w ziemi, ale o to, czy uda się dotrzeć do warstw gruntu o lepszej przewodności.
Najwięcej zmieniają trzy rzeczy: rezystywność gruntu, czyli opór stawiany przepływowi prądu przez ziemię; wilgotność, bo mokry grunt zwykle przewodzi lepiej niż suchy; oraz głębokość, bo niżej warunki bywają bardziej stabilne przez cały rok. Ważna jest też strefa przemarzania, czyli warstwa gruntu, która zimą zamarza i potrafi pogarszać parametry uziemienia. Dlatego punktu uziemiającego nie montuje się byle płytko.
W wielu projektach dąży się do wartości rezystancji uziomu nieprzekraczającej 10 Ω, ale nie traktuję tego jak magicznej granicy dla każdego obiektu. Ostateczny wymóg zależy od projektu, klasy ochrony odgromowej, warunków gruntowych i wyniku pomiaru. Jeśli grunt jest gliniasty i wilgotny, jedna sonda może wystarczyć. Jeśli jest piaszczysty, suchy albo kamienisty, jedna szpilka często nie daje satysfakcjonującego efektu i trzeba dołożyć kolejne elementy. Z takiego myślenia naturalnie wynika właściwy montaż, więc przechodzę do praktyki.
Jak wygląda montaż krok po kroku
Ja zawsze zaczynam od oceny miejsca, a dopiero później sięgam po sprzęt. Najpierw trzeba sprawdzić przebieg podziemnych instalacji, wybrać punkt z odpowiednim odstępem od ścian i zaplanować połączenie z główną szyną wyrównawczą, czyli GSW. W praktyce dobrze jest zachować co najmniej 1 m od budynku i unikać stref, w których biegną rury wodne, gazowe, kanalizacja czy inne metalowe elementy podziemne.
- Wyznacz punkt montażu i potwierdź, że nie ma kolizji z istniejącą infrastrukturą.
- Przygotuj sondę, złączki, pobijak i narzędzie do pogrążania, najczęściej młot udarowy z odpowiednim adapterem.
- Wbij pierwszy odcinek pionowo, bez odchyleń, bo krzywy montaż pogarsza zarówno efekt, jak i trwałość połączenia.
- Jeśli potrzebna jest większa głębokość, dołącz kolejny segment na złączu przewidzianym przez producenta i kontynuuj pogrążanie.
- Po osiągnięciu wymaganej głębokości wykonaj trwałe połączenie z przewodem uziemiającym i dalej z GSW.
- Na końcu sprawdź rezystancję uziemienia oraz ciągłość połączeń, zanim wszystko zostanie uznane za gotowe.
Na etapie montażu najłatwiej popełnić błąd polegający na „dociąganiu” szpilki na siłę, mimo że grunt stawia duży opór albo trafia się kamień. To zwykle kończy się uszkodzeniem pręta, połączenia lub powłoki antykorozyjnej. Lepszym ruchem jest zmiana miejsca albo dołożenie kolejnej sondy w korzystniejszym punkcie. Po samej technice wbijania trzeba jeszcze dobrze dobrać materiał i długość, bo to mocno wpływa na trwałość.
Jakie materiały i długości wybrać
W praktyce nie wybieram materiału „najmocniejszego”, tylko taki, który ma sens dla konkretnego gruntu, budżetu i oczekiwanej trwałości. Najczęściej spotyka się stal ocynkowaną ogniowo, stal miedziowaną i stal nierdzewną. Różnią się ceną, odpornością na korozję i tym, jak dobrze zachowują się w agresywnym gruncie.
| Materiał | Plusy | Ograniczenia | Kiedy zwykle ma sens |
|---|---|---|---|
| Stal ocynkowana ogniowo | Niska cena, dobra dostępność, łatwy montaż | Mniejsza trwałość w bardzo agresywnych glebach | Standardowe warunki i budżetowe realizacje |
| Stal miedziowana | Dobra odporność na korozję i stabilne parametry pracy | Wyższy koszt niż ocynk | Gdy zależy mi na dłuższej żywotności i lepszej odporności |
| Stal nierdzewna | Bardzo wysoka odporność na korozję | Najwyższa cena | Grunty trudne, obiekty wymagające, mocno narażone środowisko |

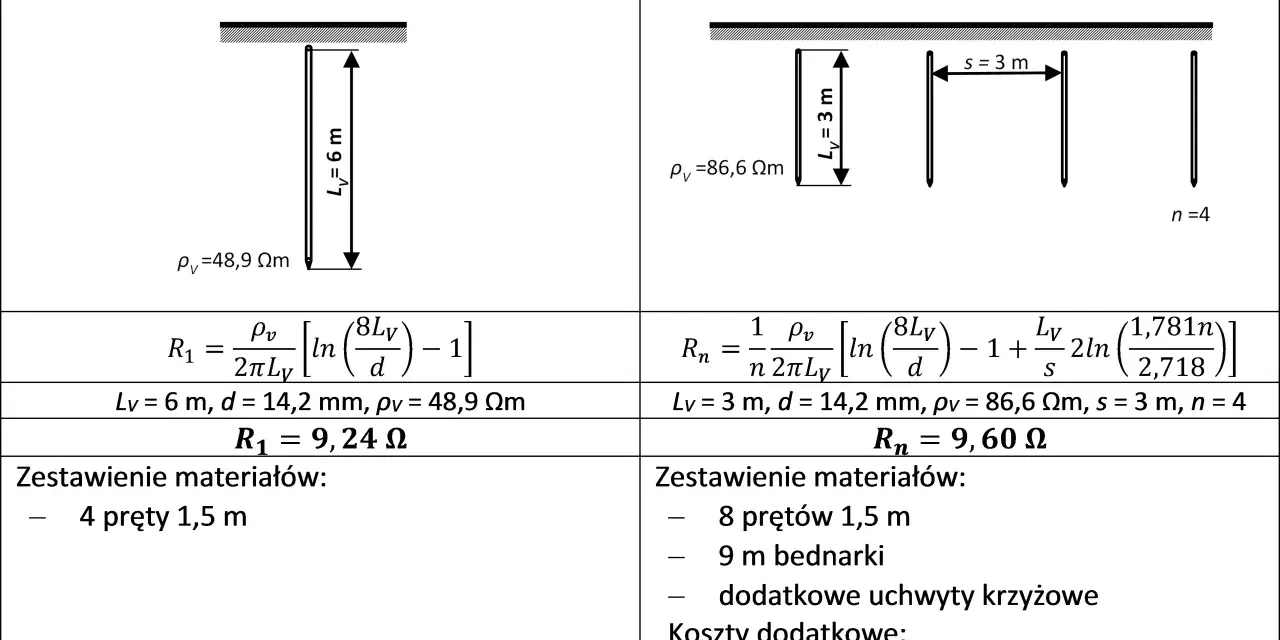

Jeśli chodzi o długość, dobrym punktem startowym jest 3 m, bo to najczęściej spotykany poziom, od którego realnie zaczyna się sensowna praca sondy. W trudniejszych warunkach często trzeba zejść do 6 m, a czasem nawet 7-9 m, zwłaszcza na gruntach suchych i ubogich w wilgoć. Gdy dojdzie się do poziomu wód gruntowych, samo wydłużanie jednego pręta zwykle przestaje dawać wyraźną poprawę i lepszym ruchem jest dołożenie kolejnej sondy w odpowiedniej odległości. To właśnie tutaj widać, dlaczego ten typ uziemienia bywa częścią większego układu, a nie samodzielnym, oderwanym elementem.
Jak wypada wobec otoku i uziomu fundamentowego
To porównanie ma sens, bo wielu inwestorów wybiera nie „najlepszy uziom”, tylko najrozsądniejsze rozwiązanie dla danego etapu budowy. Ja zwykle patrzę na trzy rzeczy: dostępność terenu, czas wykonania i to, czy obiekt dopiero powstaje, czy już stoi. Wtedy od razu widać, że rozwiązania nie konkurują ze sobą wprost, tylko pasują do innych warunków.
| Rodzaj uziemienia | Mocne strony | Słabsze strony | Najlepsze zastosowanie |
|---|---|---|---|
| Pionowe sondy | Szybki montaż, mało miejsca, dobra opcja przy modernizacji | Zależność od gruntu i często potrzeba kilku odcinków | Istniejące budynki, ograniczona działka, fotowoltaika, modernizacje |
| Uziom otokowy | Równomierne rozpraszanie prądu, bardzo sensowny układ zewnętrzny | Wymaga wykopu wokół obiektu | Nowe budynki, gdy da się zaplanować roboty ziemne |
| Uziom fundamentowy | Bardzo dobre parametry i wysoka trwałość | Trzeba go zaplanować na etapie budowy | Nowe inwestycje, domy i obiekty projektowane od podstaw |
W praktyce nie raz widzę układy mieszane, i to jest zdrowe podejście. Pionowa sonda może poprawiać parametry istniejącego fundamentu albo otoku, zamiast udawać jedyne właściwe rozwiązanie. Przy obiektach z fotowoltaiką i zabezpieczeniami przepięciowymi właśnie taki układ hybrydowy często daje najbardziej przewidywalny efekt. Skoro wiemy już, kiedy ten typ uziemienia wygrywa, warto przejść do tego, co najczęściej psuje cały rezultat.
Najczęstsze błędy i pomiary, które naprawdę mają znaczenie
Najbardziej kosztowne błędy są zwykle banalne. Ktoś wbija pręt zbyt płytko, robi połączenie byle jakim zaciskiem, nie zabezpiecza styku przed korozją albo kończy pracę bez pomiaru. W instalacjach odgromowych i przeciwporażeniowych to nie są drobiazgi, tylko realne punkty awarii.
- Zbyt mała głębokość osadzenia, przez co sonda pracuje w niestabilnej warstwie gruntu.
- Zbyt mała odległość od ściany lub innych elementów metalowych, co pogarsza warunki pracy układu.
- Słabe połączenia między segmentami, które z czasem zwiększają opór lub tracą ciągłość.
- Pomijanie ochrony antykorozyjnej na złączach i przewodach przyłączeniowych.
- Brak pomiaru rezystancji uziemienia po montażu.
W pomiarach najważniejsze jest nie tylko samo „czy coś wyszło”, ale czy wynik jest spójny z projektem i czy został wykonany właściwą metodą. W praktyce stosuje się między innymi metodę trójprzewodową albo pomiar cęgowy, a całość powinna wykonać osoba z uprawnieniami. Ja traktuję to jako zamknięcie całego procesu: dopiero po pomiarze wiadomo, czy instalacja rzeczywiście działa tak, jak zakładano. To już prowadzi wprost do pytania o koszt i o to, co jeszcze warto sprawdzić przed odbiorem.
Na etapie wyceny łatwo zgubić pomiar i drugą sondę
Jeśli mam mówić uczciwie, koszt takiego rozwiązania zależy głównie od dwóch rzeczy: gruntu i liczby elementów potrzebnych do uzyskania dobrego wyniku. W prostym przypadku, przy jednej sondzie i łatwym dostępie, sam montaż bywa wyceniany mniej więcej na 200-500 zł robocizny, a całość z materiałem i pomiarem często zamyka się orientacyjnie w przedziale 600-1500 zł. Gdy grunt jest trudny, trzeba dołożyć kolejne odcinki albo kilka sond, budżet potrafi wzrosnąć do około 1500-3500 zł i więcej.

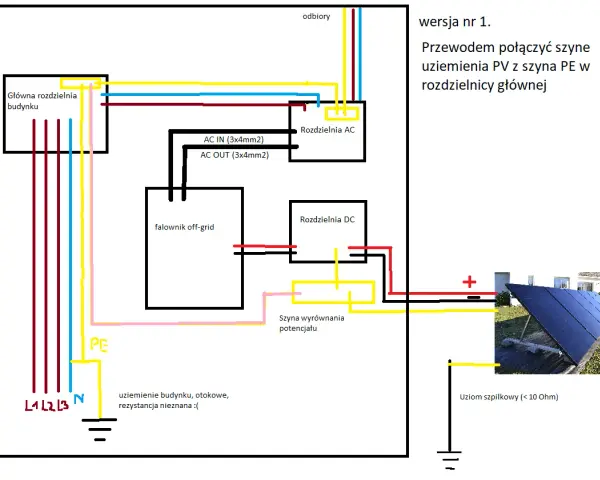

Warto też pamiętać, że najtańsza oferta nie zawsze jest najlepsza. Jeśli wykonawca oszczędza na długości pręta, połączeniach albo pomiarze, końcowy rachunek może być niższy tylko na papierze. Przy domu z fotowoltaiką patrzę szczególnie na trzy rzeczy: czy uziemienie jest połączone z GSW, czy zabezpieczenia przepięciowe mają sensowną drogę odprowadzenia energii i czy wyniki pomiarów są zapisane. Bez tego trudno mówić o porządnej ochronie całej instalacji.
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby taka: dobrze wykonane pionowe uziemienie nie wygrywa w każdej sytuacji, ale w modernizacjach i na ograniczonej działce często jest najbardziej rozsądnym rozwiązaniem. Liczy się nie sam pręt, lecz cały układ, jego głębokość, połączenia i pomiar końcowy.
