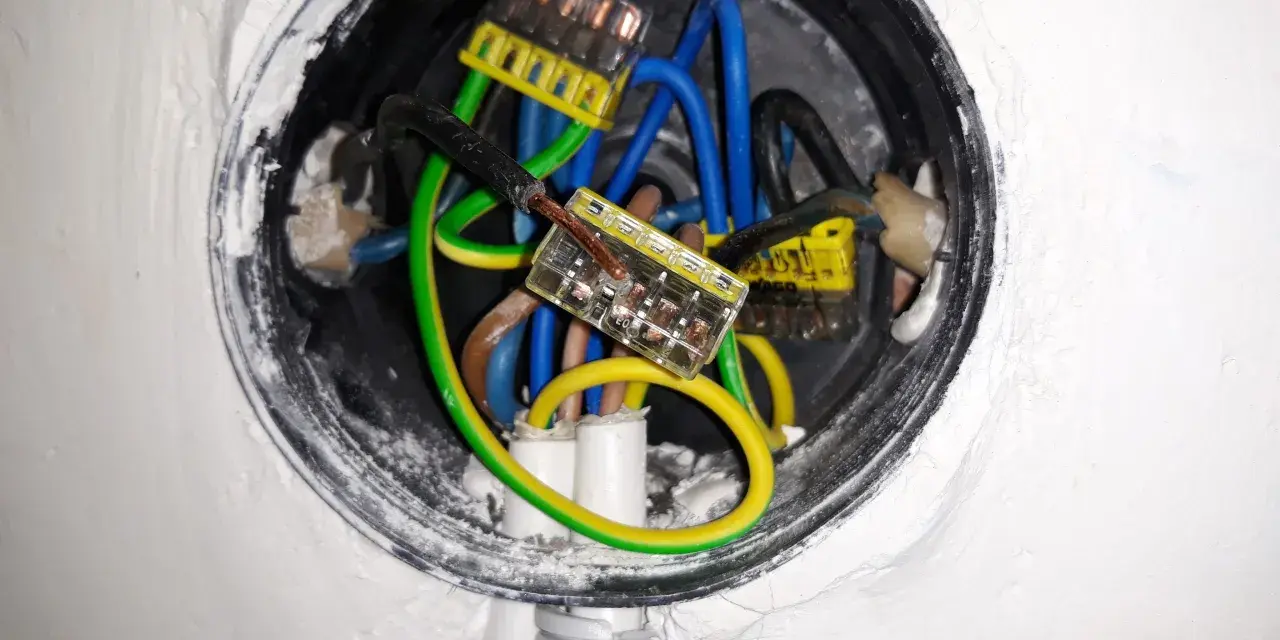

Zerowanie gniazdka w starej instalacji elektrycznej to temat, który warto rozumieć zanim wymieni się osprzęt albo zacznie remont. Chodzi o sposób ochrony przeciwporażeniowej, w którym styk ochronny jest powiązany z przewodem PEN, więc całość działa tylko w określonym układzie sieci i tylko wtedy, gdy instalacja ma odpowiedni stan techniczny. W praktyce najważniejsze są tu nie same nazwy, lecz to, kiedy takie rozwiązanie jeszcze ma sens, a kiedy lepiej myśleć już o modernizacji.
Najważniejsze fakty, które trzeba znać przed oceną starego gniazda
- To rozwiązanie dotyczy głównie starszych instalacji w układzie TN-C, gdzie jeden przewód pełni funkcję ochronną i roboczą.
- Nie jest to to samo co uziemienie i nie zastępuje osobnego przewodu PE w nowej instalacji.
- Skuteczność ochrony zależy od ciągłości przewodu PEN i jakości połączeń w całym obwodzie.
- W układach TN-S i po rozdziale PEN na PE i N nie stosuje się już takiego mostkowania w gnieździe.
- Przed decyzją o pozostawieniu starego rozwiązania warto zrobić oględziny i pomiary, a nie opierać się wyłącznie na kolorach przewodów.
- Jeśli w planach jest remont, fotowoltaika, pompa ciepła albo ładowarka do auta, modernizacja instalacji zwykle daje większy sens niż doraźne poprawki.
Na czym polega ten sposób ochrony i skąd wzięła się jego nazwa

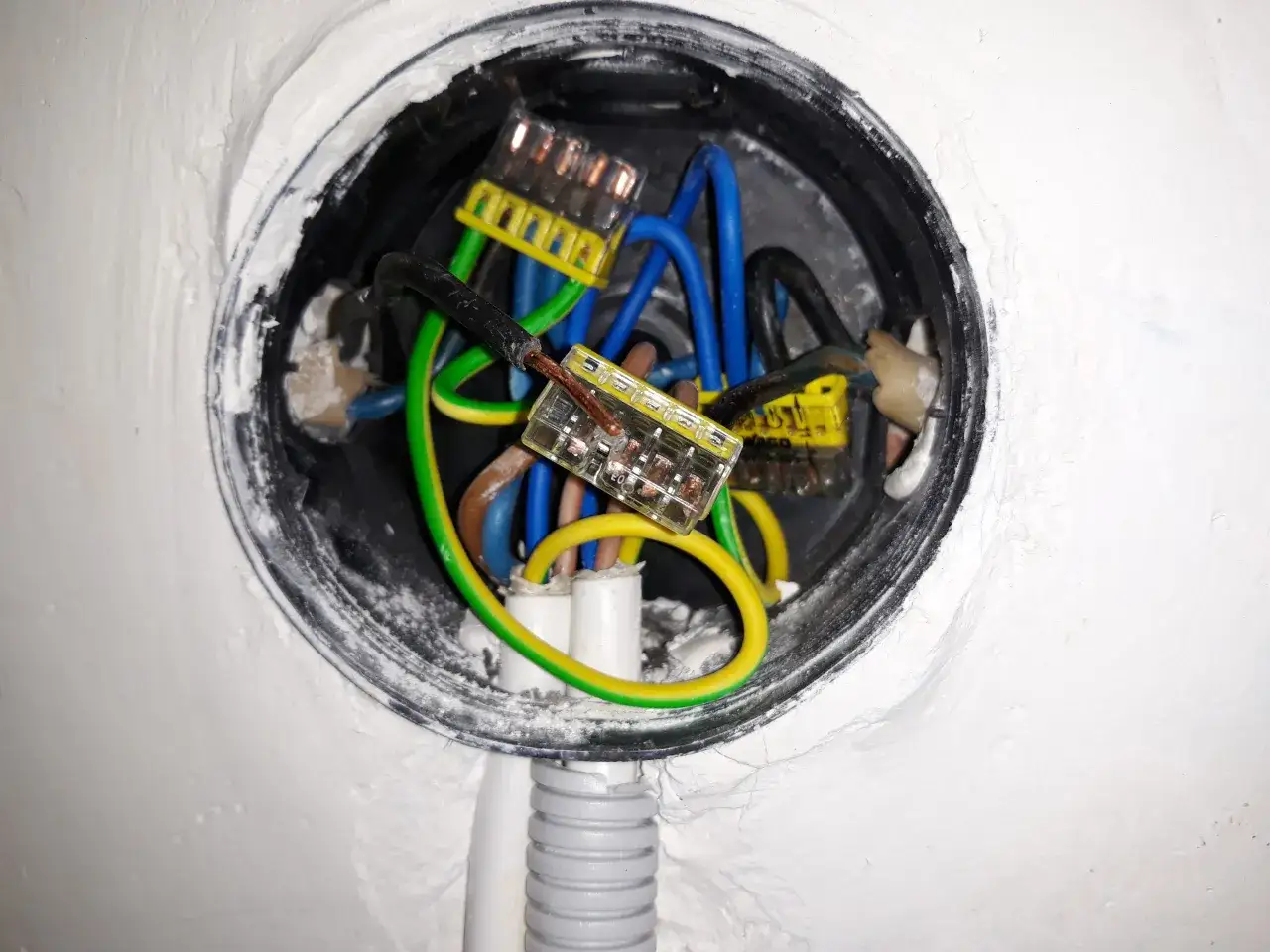

W najprostszym ujęciu chodzi o połączenie styku ochronnego w gnieździe z przewodem PEN, czyli takim, który łączy funkcję ochronną i neutralną. Dzięki temu przy zwarciu obudowy z przewodem fazowym prąd ma krótką drogę powrotu i zabezpieczenie nadprądowe może odłączyć zasilanie. To właśnie dlatego w starych instalacjach mówiono o „zerowaniu” - ochronę realizowano przez odniesienie obudowy do wspólnego przewodu roboczo-ochronnego, a nie przez osobny przewód PE.
Ja patrzę na to jako na rozwiązanie historyczne, ale nadal spotykane w wielu starszych mieszkaniach i domach. Sam termin bywa mylący, bo sugeruje coś prostego, a w praktyce całość zależy od układu sieci, stanu przewodów i jakości połączeń. Tu nie ma miejsca na intuicję: jeśli instalacja jest stara, to najpierw trzeba ustalić, z jakim systemem ma się do czynienia, a dopiero później decydować, czy gniazdo może pozostać w obecnym układzie.
To prowadzi do kluczowego pytania: w jakich instalacjach taka ochrona jest jeszcze dopuszczalna, a gdzie jest już po prostu błędem.
W jakich układach sieciowych ma sens, a w jakich nie
| Układ sieci | Co występuje w instalacji | Czy spotyka się takie rozwiązanie | Co to oznacza w praktyce |
|---|---|---|---|
| TN-C | Jeden przewód PEN pełniący funkcję ochronną i neutralną | Tak, historycznie najczęściej właśnie tutaj | Styk ochronny jest powiązany z PEN, ale skuteczność ochrony zależy od ciągłości tego przewodu |
| TN-C-S | Najpierw wspólny PEN, potem rozdział na PE i N | Tylko przed miejscem rozdziału, nie w samym gnieździe po stronie odbioru | Po rozdziale gniazda powinny być już prowadzone trzema żyłami: L, N i PE |
| TN-S | Osobne przewody PE i N od początku instalacji | Nie | Tu stosuje się klasyczne uziemienie ochronne, a nie mostkowanie styku ochronnego z neutralnym |
| TT | Ochrona oparta na lokalnym uziemieniu i osobnym PE | Nie | W tym układzie styk ochronny pracuje inaczej i nie wolno traktować go jak miejsca do łączenia z N |
Najważniejszy wniosek jest prosty: nie wystarczy, że w gnieździe da się coś zmostkować. Trzeba wiedzieć, jaki układ sieci zasila dany obwód. W praktyce nie oceniam tego po samym kolorze przewodu, bo w starych instalacjach kolory bywają mylące, a wtórne przeróbki tylko to pogarszają. Jeśli układ nie jest pewny, bezpieczniej założyć potrzebę diagnostyki niż zgadywać.
Sam układ sieci to jednak dopiero połowa historii. Druga połowa to to, czy przewód PEN naprawdę zachowuje ciągłość i czy połączenia są wykonane solidnie.
Kiedy ta ochrona działa, a kiedy staje się ryzykowna
Mechanizm działania jest sensowny tylko wtedy, gdy przewód PEN ma ciągłość, połączenia są pewne, a zabezpieczenie nadprądowe potrafi zadziałać szybko przy zwarciu. Wtedy obudowa urządzenia nie pozostaje bezpośrednio pod napięciem, a uszkodzenie ma szansę wywołać wyłączenie zasilania. To właśnie ten efekt odróżnia realną ochronę od pozornego „spokoju”, który daje sam bolec w gnieździe.
Problem zaczyna się w chwili, gdy PEN jest przerwany, poluzowany albo źle podłączony. Wtedy na styku ochronnym lub na obudowie może pojawić się niebezpieczne napięcie, a użytkownik otrzymuje dokładnie odwrotny efekt do zamierzonego. To najgroźniejszy scenariusz w starych układach: instalacja wygląda „normalnie”, sprzęt działa, a mimo to ochrona nie spełnia swojej roli.
Warto też pamiętać o wyłączniku różnicowoprądowym. W czystym TN-C nie jest on rozwiązaniem, które można po prostu dołożyć bez zmiany układu instalacji. Sens ma dopiero po rozdziale PEN na PE i N w odpowiednim miejscu rozdzielnicy. Dla czytelnika najważniejsze jest jedno: różnicówka nie naprawia źle wykonanego zerowania, a w nieprawidłowym układzie może dawać fałszywe poczucie bezpieczeństwa.
Jeżeli więc stare gniazdo ma dalej funkcjonować, nie pytam tylko o sam mostek. Pytam o cały obwód, o połączenia i o to, czy instalacja wciąż nadaje się do takiego sposobu ochrony. To z kolei prowadzi do praktycznego rozpoznania, kiedy trzeba myśleć już o modernizacji.
Po czym poznać, że potrzebna jest modernizacja, a nie doraźna poprawka
W wielu mieszkaniach można jeszcze spotkać instalację, która działa od lat, ale z perspektywy dzisiejszych standardów jest po prostu za stara. Dla mnie sygnałem ostrzegawczym jest przede wszystkim sytuacja, w której w obwodzie nie ma wyraźnie wydzielonego przewodu ochronnego, a gniazda wyglądają na wielokrotnie przerabiane. Jeśli do tego dochodzą spękane izolacje, aluminiowe żyły, luźne zaciski albo ślady przegrzewania, doraźne mostkowanie przestaje mieć sens.
W praktyce modernizacja jest szczególnie ważna wtedy, gdy instalacja ma zasilać urządzenia o większym poborze lub większej wrażliwości na jakość zasilania. Chodzi między innymi o płytę indukcyjną, pompę ciepła, ładowarkę do samochodu elektrycznego czy nowoczesne urządzenia współpracujące z fotowoltaiką. W takich układach stara, dwużyłowa infrastruktura bywa po prostu wąskim gardłem, nawet jeśli „na oko” wszystko jeszcze działa.
Dobry elektryk nie zaczyna od zgadywania, tylko od pomiarów. Najważniejsze są kontrola ciągłości przewodu ochronno-neutralnego, pomiar impedancji pętli zwarcia oraz ocena skuteczności samoczynnego wyłączenia zasilania. Impedancja pętli zwarcia to po prostu opór całej drogi, jaką prąd zwarciowy musi pokonać, zanim zabezpieczenie odetnie zasilanie. Jeśli ta droga jest zbyt słaba, ochrona nie zadziała tak, jak powinna.
Gdy wiem już, że instalacja wymaga pracy, najważniejsze staje się unikanie błędów, które najczęściej wprowadzają użytkowników w błąd. I właśnie o tym warto powiedzieć wprost.
Najczęstsze błędy przy starych gniazdach
- Mostkowanie w przypadkowym miejscu, bez sprawdzenia, czy przewód PEN rzeczywiście dochodzi do gniazda i ma ciągłość w całym obwodzie.
- Mieszanie przewodów PE i N po stronie odbioru, zwłaszcza tam, gdzie wcześniej zamontowano wyłącznik różnicowoprądowy.
- Ufanie kolorom izolacji zamiast pomiarom, co w starszych instalacjach często kończy się błędną identyfikacją żył.
- Dokręcanie zacisków „na szybko”, bez kontroli stanu przewodu, co bywa źródłem grzania się gniazd i późniejszych awarii.
- Zakładanie, że skoro urządzenie się włącza, to instalacja jest bezpieczna. W elektryce to za mało, bo wiele problemów wychodzi dopiero przy zwarciu lub uszkodzeniu izolacji.
Te błędy mają wspólny mianownik: tworzą pozór poprawności. Dlatego przy starych obwodach lepiej myśleć o całym systemie niż o pojedynczym gnieździe. Jeśli już coś poprawiać, to tak, by rozwiązanie było zgodne z układem sieci i dawało realną ochronę, a nie tylko estetyczny efekt.
W praktyce oznacza to jedno: im więcej w instalacji przypadkowych przeróbek, tym większy sens ma pełna weryfikacja i stopniowa modernizacja. To szczególnie ważne wtedy, gdy dom ma wejść w nowy etap użytkowania.
Jak podejść do starej instalacji, jeśli planujesz remont albo nowe źródła energii
Jeżeli instalacja ma zostać z tobą na dłużej, nie patrzyłbym na nią wyłącznie przez pryzmat jednego gniazda. Lepsze pytanie brzmi: czy cały dom jest gotowy na współczesne obciążenia i współczesne standardy ochrony. W praktyce najrozsądniej jest zacząć od przeglądu rozdzielnicy, sprawdzenia obwodów i ustalenia, czy da się bezpiecznie przejść na układ z wydzielonym PE i N.

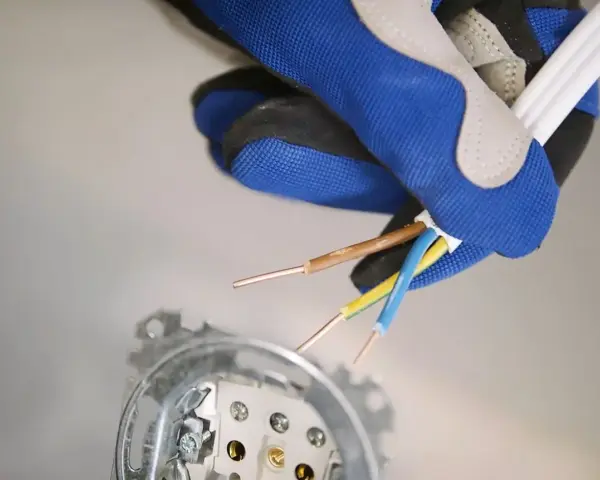

- Przy remoncie warto od razu planować nowe przewody do gniazd z osobnym przewodem ochronnym.
- Przy modernizacji rozdzielnicy dobrze jest przewidzieć miejsce na zabezpieczenia różnicowoprądowe dobrane do odpowiednich obwodów.
- Przy instalacji fotowoltaicznej, pompie ciepła albo ładowarce do auta elektrycznego lepiej potraktować elektrykę jako część całej inwestycji, a nie dodatek na końcu.
- Jeśli pojawiają się wątpliwości co do stanu PEN, pomiary i oględziny powinny być pierwszym krokiem, nie ostatnim.
Ja podchodzę do tego pragmatycznie: czasem jedno gniazdo pokazuje tylko lokalny problem, ale często jest sygnałem, że cała instalacja pamięta zupełnie inny etap budownictwa. Wtedy doraźne poprawki dają krótką ulgę, lecz nie rozwiązują sprawy. Jeśli w domu mają działać nowoczesne urządzenia, a tym bardziej jeśli planujesz fotowoltaikę, pompę ciepła albo ładowanie samochodu, porządna modernizacja elektryki zwykle zwraca się bezpieczeństwem i spokojem na lata.
