Montaż i podłączenie wentylatora łazienkowego mają znaczenie nie tylko dla komfortu, ale też dla ochrony ścian, sufitu i całej instalacji przed nadmiarem wilgoci. Najwięcej problemów pojawia się wtedy, gdy ktoś nie rozróżnia zwykłego zasilania od sterowania z timerem albo higrostatem. Poniżej rozkładam temat na praktyczne kroki, pokazuję oznaczenia przewodów i wyjaśniam, kiedy instalację lepiej oddać elektrykowi.
Najważniejsze zasady, zanim ruszysz z montażem
- Odłącz zasilanie na zabezpieczeniu i sprawdź brak napięcia testerem, nie samym pozycjonowaniem wyłącznika.
- Ustal, czy masz model z prostym zasilaniem, czy z dodatkowym zaciskiem sterującym T, SL albo LS.
- W łazience liczy się strefa montażu i stopień ochrony obudowy, zwykle co najmniej IP44/IPX4 w newralgicznych miejscach.
- Wentylator z timerem albo higrostatem zazwyczaj wymaga dodatkowego przewodu sterującego lub stałej fazy.
- Jeśli nie masz pewności co do neutralnego, ochronnego albo przebiegu przewodów w ścianie, nie zgaduj.
Jakie przewody i zaciski spotkasz w wentylatorze
Zanim cokolwiek podłączę, zawsze sprawdzam oznaczenia na obudowie i w instrukcji. To ważniejsze niż sam kolor żył, bo w starszych mieszkaniach przewody potrafią być opisane różnie, a czasem kolory nie mówią już nic pewnego. W praktyce większość wentylatorów łazienkowych opiera się na kilku standardowych zaciskach.
| Zacisk | Co oznacza | Kiedy jest potrzebny |
|---|---|---|
| N | Przewód neutralny | W prawie każdym modelu, bo zamyka obwód zasilania. |
| L | Stała faza | Gdy wentylator ma być zasilany niezależnie od włącznika światła albo ma działać z automatyką. |
| T / SL / LS | Przewód sterujący | W modelach z timerem, higrostatem lub opóźnionym startem. |
| PE / ⏚ | Przewód ochronny | Tylko wtedy, gdy urządzenie ma zacisk ochronny, zwykle w klasie I. |
Ja zapamiętuję to tak: zwykły wentylator zwykle potrzebuje zasilania dwoma żyłami, a wersje z automatyką często wymagają trzeciej żyły sterującej. To właśnie od tego zależy, czy instalację da się wykorzystać bez przeróbek, czy trzeba dołożyć przewód albo zmienić sposób sterowania. Gdy te różnice są już jasne, można przejść do miejsca montażu i bezpieczeństwa.
Czy miejsce montażu ma znaczenie dla bezpieczeństwa
W łazience nie patrzę wyłącznie na to, gdzie jest najwygodniej zamocować wentylator. Najpierw sprawdzam strefy ochronne i odległość od wanny albo prysznica, bo to one decydują o tym, jaki stopień ochrony obudowy będzie akceptowalny. W praktyce przy bardziej narażonych miejscach minimum IP44/IPX4 jest rozsądnym punktem odniesienia, a bliżej źródeł wody wymagania rosną.
Ważne jest też odłączenie zasilania na zabezpieczeniu i potwierdzenie braku napięcia testerem dwubiegunowym. Sam wyłącznik na ścianie nie wystarcza, bo ktoś mógł wcześniej przerobić obwód albo zostawić nieoczywiste połączenie. W łazience dobrze działa również wyłącznik różnicowoprądowy 30 mA, ale traktuję go jako dodatkową ochronę, nie jako zastępstwo poprawnego montażu.
Jeśli otwór wentylacyjny znajduje się blisko strefy natrysku, nie wybieram pierwszego lepszego modelu. Sprawdzam dokumentację producenta, klasę szczelności i to, czy urządzenie może pracować w danym miejscu zgodnie z zasadami dla pomieszczeń z wanną lub prysznicem. To właśnie tutaj najłatwiej o błąd, który potem kończy się albo problemem z wilgocią, albo po prostu nieprawidłowym montażem. Gdy te warunki są spełnione, można przejść do samego podłączenia.
Jak podłączyć wentylator łazienkowy krok po kroku
Przy prostym modelu lubię trzymać się krótkiej, uporządkowanej kolejności. Dzięki temu łatwiej uniknąć pomyłki, a po zamknięciu obudowy nie trzeba wszystkiego rozkręcać drugi raz.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia na przewodach.
- Zdejmij osłonę wentylatora i odszukaj oznaczenia zacisków na obudowie.
- Podłącz przewód neutralny do N, a fazowy do L zgodnie z funkcją urządzenia.
- Jeśli wentylator ma zacisk ochronny, podłącz przewód PE; jeśli producent go nie przewidział, nie wciskaj go na siłę.
- Usztywnij połączenia w zaciskach, uporządkuj przewody i sprawdź, czy nic nie ociera o wirnik ani klapę zwrotną.
- Załóż osłonę, włącz zasilanie i sprawdź, czy wentylator startuje bez opóźnień, nadmiernego hałasu i drgań.
Jeśli urządzenie ma pracować razem ze światłem, fazę zwykle prowadzi się przez ten sam włącznik. Jeśli ma działać bardziej niezależnie, potrzebuje stałego zasilania i dodatkowego sygnału sterującego. Właśnie ten drugi wariant najczęściej robi różnicę w łazience, która często się zaparowuje, a nie ma stałego nawiewu. Dlatego kolejnym krokiem jest dopasowanie podłączenia do konkretnej funkcji wentylatora.

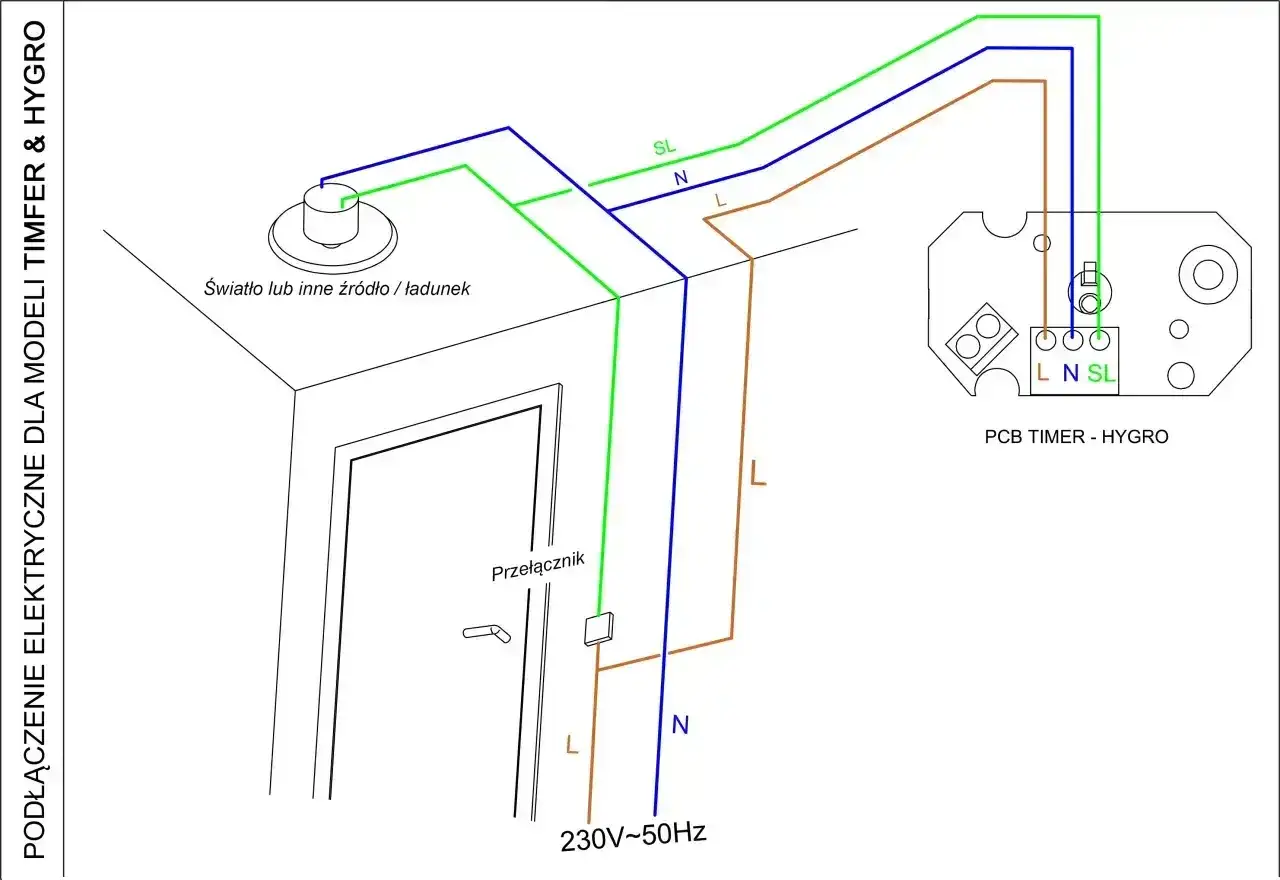

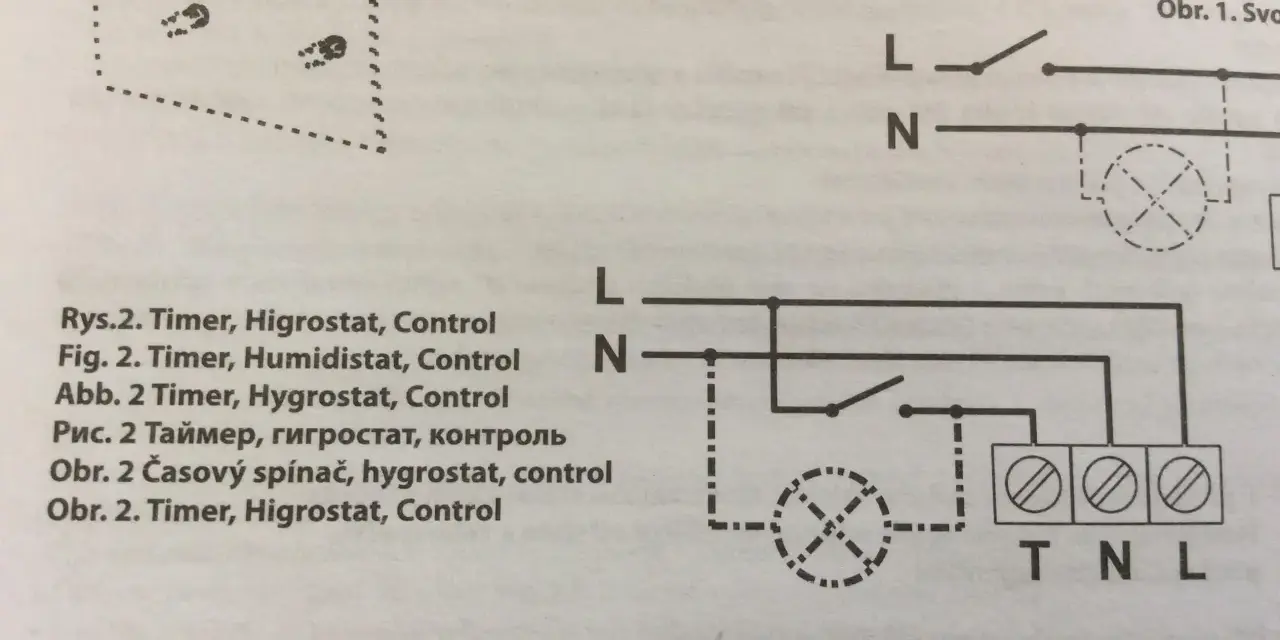

Podłączenie modelu z timerem, higrostatem albo oboma
Tu pojawia się najwięcej nieporozumień, bo wentylator nie jest już tylko prostym odbiornikiem prądu. Ma logikę działania, a więc potrzebuje odpowiedniego sterowania. W praktyce najczęściej spotykam dwa dodatkowe rozwiązania: timer, czyli opóźnione wyłączenie, oraz higrostat, czyli automatyczne uruchamianie po wzroście wilgotności.
| Wariant | Ile żył zwykle potrzebuje | Co musi być dostępne w instalacji | Kiedy ma największy sens |
|---|---|---|---|
| Wentylator bez automatyki | 2 | N i L | Prosta łazienka, osobny wyłącznik, brak potrzeby pracy po zgaszeniu światła. |
| Wentylator z timerem | 3 | N, stała faza i przewód sterujący T/SL/LS | Gdy chcesz, żeby wyciąg jeszcze chwilę pracował po wyłączeniu światła. |
| Wentylator z higrostatem | 3 | N, stała faza i sygnał startu według instrukcji producenta | Przy łazience, w której para utrzymuje się długo po kąpieli. |
| Wentylator z timerem i higrostatem | 3 | Pełne zasilanie oraz przewód sterujący | Najwygodniejszy kompromis, gdy zależy Ci na automatyce i dobrym osuszaniu. |
W timerach opóźnienie wyłączenia bywa ustawiane od kilku do kilkudziesięciu minut, a w praktyce najczęściej sprawdza się zakres około 3-30 minut. Higrostat zwykle reaguje na wilgotność ustawioną w modelu, często w granicach mniej więcej 60-90%, choć dokładny zakres zależy od producenta. Jeśli sterowanie ma być połączone ze światłem, ale urządzenie wymaga stałej fazy, nie da się tego obejść jednym przewodem „na skróty” bez utraty funkcji. To właśnie rozróżnienie najczęściej decyduje, czy wentylator będzie działał wygodnie, czy tylko formalnie będzie podłączony.
Najczęstsze błędy, które psują działanie wentylacji
W praktyce widzę kilka powtarzalnych błędów. Nie są spektakularne, ale później skutkują słabym ciągiem, buczeniem, niepełnym osuszaniem albo awarią sterowania.
- Pomylenie przewodu stałej fazy z przewodem od światła, przez co timer traci zasilanie po zgaszeniu lampy.
- Brak neutralnego przy modelu z automatyką, co kończy się niestabilną pracą albo brakiem startu.
- Montaż zbyt blisko strefy natrysku albo użycie urządzenia o zbyt słabym IP.
- Podłączenie wentylatora do ściemniacza albo niewłaściwego wyłącznika, co powoduje buczenie i spadek wydajności.
- Zbyt długi, załamany albo częściowo zgnieciony kanał wentylacyjny, który mocno ogranicza przepływ powietrza.
- Brak swobodnie pracującej klapy zwrotnej, przez co do łazienki wraca chłodne powietrze i zapachy z kanału.
- Luz na zaciskach lub połączenia wykonane bez pewnego osadzenia przewodów, co z czasem prowadzi do grzania i awarii.
Ja zawsze powtarzam jedną rzecz: poprawne podłączenie to nie tylko „żeby działało”, ale też „żeby działało stabilnie przez lata”. Jeśli wentylator po uruchomieniu buczał, drżał albo włączał się tylko czasami, problem bardzo często leży nie w samym urządzeniu, lecz w sposobie zasilania albo w trasie kanału. Po wyeliminowaniu tych błędów można skupić się na testach działania, bo to one pokazują, czy instalacja naprawdę spełnia swoją funkcję.
Na czym widać, że montaż się udał
Po uruchomieniu nie patrzę wyłącznie na to, czy wirnik się kręci. Sprawdzam, czy wentylator faktycznie poprawia wymianę powietrza, a nie tylko pobiera prąd. W małej łazience dobrym sygnałem jest wyraźne zasysanie kartki albo lekkie przyciąganie cienkiego paska papieru do kratki. To prosty test, ale dobrze pokazuje, czy ciąg nie został zduszony na etapie montażu.
Druga rzecz to zachowanie po wyłączeniu światła. Jeśli masz model z timerem, sprawdź, czy rzeczywiście pracuje jeszcze przez ustawiony czas. Jeśli higrostat reaguje prawidłowo, wentylator powinien uruchomić się po wzroście wilgotności, a nie dopiero wtedy, gdy łazienka jest już mocno zaparowana. Ja zwracam też uwagę na hałas: ciche brzęczenie zwykle oznacza luźny montaż, źle osadzoną obudowę albo zbyt duże opory w kanale.
Przy dłuższych kanałach znaczenie ma także średnica. Standardowo spotyka się 100 mm i 125 mm, ale w większej łazience albo tam, gdzie kanał ma kilka ostrych załamań, sam poprawny montaż elektryczny nie wystarczy. Wtedy trzeba dopasować wydajność urządzenia do warunków, bo zbyt słaby wentylator będzie tylko szumiał, zamiast skutecznie wyciągać wilgoć. To szczególnie ważne w domu, w którym zależy Ci na ograniczeniu kondensacji, pleśni i dodatkowego obciążenia dla wykończenia wnętrza. Gdy wszystko działa poprawnie, zyskujesz nie tylko komfort, ale też lepszą kontrolę nad stratami ciepła związanymi z nadmierną wilgocią.
Dlaczego dobrze podłączony wentylator realnie zmienia komfort łazienki
Największa różnica po prawidłowym montażu nie polega na samym hałasie czy wyglądzie kratki. Chodzi o to, że wilgoć znika szybciej, lustro mniej paruje, a ściany i sufit nie chłoną tyle kondensatu. W praktyce oznacza to mniej miejsc, w których rozwija się pleśń, i mniej sytuacji, w których łazienka długo pachnie „mokrym wnętrzem” po kąpieli.
- Timer pomaga przewietrzyć łazienkę po wyjściu, bez pamiętania o osobnym włączaniu wyciągu.
- Higrostat pilnuje pracy wtedy, gdy para naprawdę jest problemem, więc wentylacja staje się bardziej automatyczna.
- Dobrze dobrany IP i właściwa strefa montażu zwiększają bezpieczeństwo bez komplikowania codziennego użytkowania.
- Sprawny kanał i poprawny zacisk chronią przed stratą wydajności, która często bywa większym problemem niż sama moc silnika.
Jeśli miałbym wskazać jeden praktyczny wniosek, byłby prosty: w łazience liczy się nie tylko sam wentylator, ale cały układ zasilania, sterowania i odprowadzenia powietrza. Gdy te elementy są dobrane rozsądnie, instalacja działa bez kombinowania i naprawdę pomaga utrzymać suchsze, zdrowsze wnętrze.
