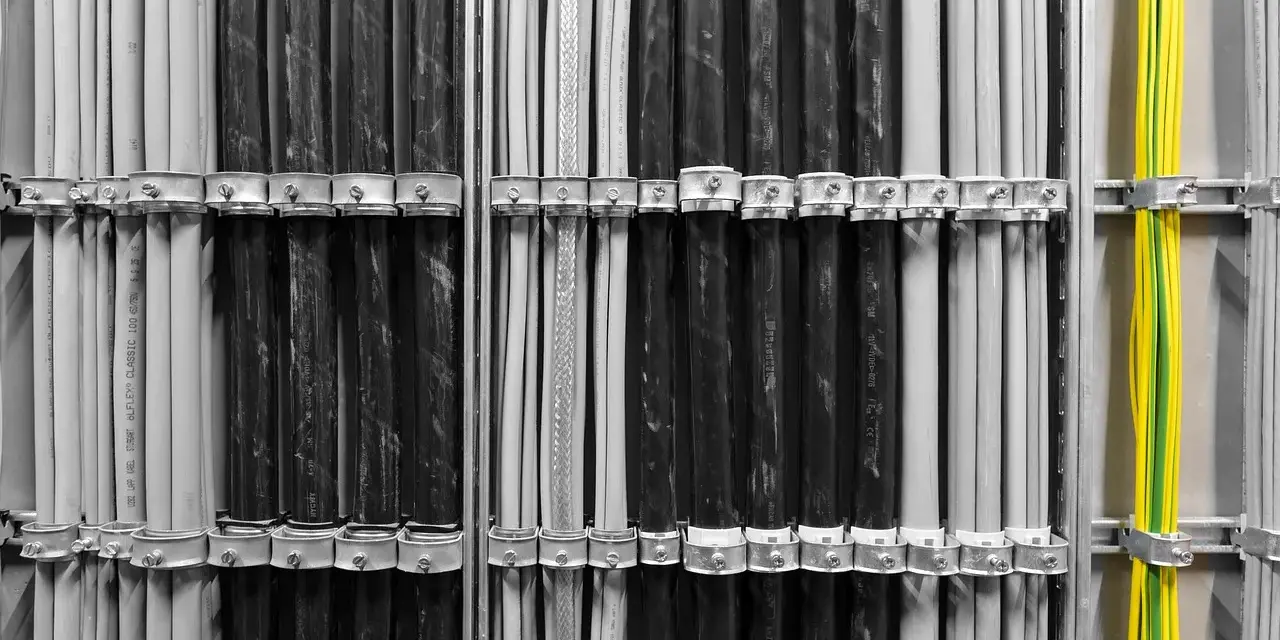

Przewód PE zwykle przypomina się dopiero wtedy, gdy w instalacji pojawia się awaria, a właśnie wtedy ma zadziałać najlepiej. To on odpowiada za ochronę przeciwporażeniową, prowadzenie prądu uszkodzeniowego i bezpieczne odprowadzenie energii z metalowych części urządzeń. W tym artykule pokazuję, jak działa, jak odróżnić go od N i PEN, gdzie jest obowiązkowy oraz na co zwrócić uwagę przy modernizacji domu, rozdzielnicy albo instalacji z fotowoltaiką.
Najważniejsze rzeczy, które warto zapamiętać
- PE nie służy do normalnej pracy obwodu - jego rola zaczyna się wtedy, gdy pojawia się uszkodzenie.
- W instalacjach domowych przewód ochronny ma kolor żółto-zielony, a neutralny N jest niebieski.
- W obwodach rozdzielczych i odbiorczych powinny być prowadzone oddzielne PE i N.
- Sprawny przewód ochronny ma znaczenie nie tylko przy gniazdach, ale też przy rozdzielnicach, AGD, falownikach i konstrukcjach metalowych.
- Najgroźniejsze błędy to mostkowanie PE z N w złym miejscu, urwane zaciski i traktowanie żółto-zielonej żyły jak zwykłego przewodu.
- RCD nie zastępuje PE - oba elementy mają działać razem.
Czym jest przewód ochronny i po co go prowadzić
W praktyce przewód ochronny jest częścią systemu bezpieczeństwa, a nie „dodatkową żyłą”, którą można pominąć bez konsekwencji. Łączy metalowe obudowy urządzeń, elementy przewodzące i szynę ochronną z uziemionym punktem instalacji, dzięki czemu w razie przebicia napięcie nie zostaje na obudowie na dłużej niż powinno. Ja patrzę na niego jak na drogę ucieczki dla prądu uszkodzeniowego - jeżeli ta droga działa, instalacja ma szansę zareagować szybko i przewidywalnie.
Najważniejsza zasada jest prosta: w normalnej pracy PE nie powinien przenosić prądu roboczego. Jeśli zaczyna nim płynąć prąd tam, gdzie nie powinien, to nie jest „dziwna cecha instalacji”, tylko sygnał, że coś jest źle podłączone albo uszkodzone. To właśnie odróżnia ochronę prawdziwą od pozornej.
W nowoczesnych instalacjach przewód ochronny współpracuje z RCD, zabezpieczeniami nadprądowymi i połączeniami wyrównawczymi. Połączenia wyrównawcze to łączenie metalowych elementów tak, aby miały zbliżony potencjał elektryczny - dzięki temu ogranicza się ryzyko porażenia przy dotyku dwóch różnych części instalacji. Ten układ nie jest ozdobą schematu, tylko realnym mechanizmem ochrony.
Jak odróżnić przewód ochronny od N i PEN
Tu najłatwiej o pomyłkę, a pomyłka bywa kosztowna. W poprawnie wykonanej instalacji przewód ochronny ma izolację żółto-zieloną, przewód neutralny N jest niebieski, a PEN łączy funkcję ochronną i neutralną, więc w starych układach wymaga szczególnej ostrożności. Ja zawsze zaczynam od koloru, ale na nim nie kończę - w starszych instalacjach dokumentacja i pomiar są ważniejsze niż sam wygląd żyły.
| Oznaczenie | Kolor izolacji | Rola w instalacji | Co warto zapamiętać |
|---|---|---|---|
| PE | Żółto-zielony | Ochrona przeciwporażeniowa | Nie służy do normalnego zasilania odbiornika |
| N | Niebieski | Tor roboczy obwodu | Przenosi prąd w normalnej pracy |
| PEN | Oznaczenie mieszane | Łączy funkcję ochronną i neutralną | Wymaga szczególnej uwagi przy modernizacji starej instalacji |
W domowych instalacjach jednofazowych najczęściej widzisz układ z L, N i PE, a w trójfazowych dochodzi jeszcze L2, L3 i zwykle otrzymujesz przewód pięciożyłowy. To ważne, bo w praktyce od tego zależy nie tylko wygoda montażu, ale też sposób prowadzenia ochrony w całym obwodzie.
Jak działa ochrona przeciwporażeniowa w praktyce
Jeżeli izolacja przewodu fazowego ulegnie uszkodzeniu i napięcie pojawi się na metalowej obudowie urządzenia, przewód ochronny ma przejąć ten prąd i stworzyć drogę o możliwie małej impedancji. Dzięki temu zabezpieczenie nadprądowe albo różnicowoprądowe może zadziałać szybko, zamiast czekać, aż człowiek dotknie obudowy i stanie się częścią obwodu. To jest ten moment, w którym cały sens PE staje się bardzo konkretny.
W instalacji poprawnie wykonanej obudowa nie „pływa” pod napięciem. Zamiast tego jest połączona z punktem ochronnym, a napięcie dotykowe zostaje ograniczone. W praktyce oznacza to dwie rzeczy: po pierwsze, awaria ma zostać wykryta i odłączona; po drugie, metalowe części nie powinny długo utrzymywać niebezpiecznego potencjału. Sam RCD pomaga, ale nie robi całej roboty za PE.
Warto też rozumieć różnicę między przewodem ochronnym a uziomem. Uziom to element fizycznie połączony z gruntem, na przykład bednarka lub pręt uziemiający, a PE to przewód, który prowadzi połączenie ochronne do właściwego punktu instalacji. Myląc te pojęcia, łatwo przecenić jedną część układu i zignorować drugą.
Gdzie przewód ochronny jest potrzebny najbardziej
W dobrze zaprojektowanej instalacji przewód ochronny pojawia się wszędzie tam, gdzie człowiek może dotknąć metalowej obudowy albo gdzie awaria może przenieść napięcie na dostępne części. Najczęściej dotyczy to:
- gniazd wtykowych z bolcem ochronnym,
- sprzętów AGD z metalową obudową, takich jak pralka, zmywarka czy piekarnik,
- rozdzielnic i metalowych obudów urządzeń elektrycznych,
- łazienek, kuchni, garaży i warsztatów, gdzie warunki pracy są mniej „łaskawe” dla instalacji,
- systemów z falownikiem, magazynem energii i konstrukcją fotowoltaiczną, gdzie dochodzą dodatkowe elementy przewodzące.
W praktyce właśnie w takich miejscach najczęściej widać różnicę między instalacją „działającą” a instalacją naprawdę bezpieczną. Jeśli w domu są nowe urządzenia o dużej mocy, a do tego fotowoltaika albo pompa ciepła, sprawny przewód ochronny staje się częścią całego systemu, a nie tylko dodatkiem do jednego gniazdka.
Przy obwodach 230 V i 400 V liczy się też to, czy przewód ochronny jest prowadzony konsekwentnie w całym torze. W trójfazowych układach nie ma miejsca na improwizację: trzy fazy, neutralny i ochronny muszą być czytelnie rozdzielone i poprawnie opisane.
Jak dobrać i prowadzić go poprawnie
Nie dobieram przewodu ochronnego „na oko”. W małych obwodach domowych najczęściej spotkasz przewody 3x1,5 mm² dla oświetlenia i 3x2,5 mm² dla gniazd, ale sam przekrój to dopiero punkt wyjścia. Liczy się też długość trasy, sposób zabezpieczenia, układ sieci i to, czy PE biegnie razem z żyłami roboczymi, a nie osobną, przypadkową drogą.
W rozdzielnicy przewód ochronny prowadzi się na szynę PE, a po rozdziale PEN nie wolno go łączyć z N w dowolnym miejscu. To szczególnie ważne przy modernizacji starszych budynków, gdzie dawniej stosowano rozwiązania, które dziś nie dają takiej ochrony, jakiej oczekuje się od nowej instalacji. Jeśli ktoś próbuje „uprościć” układ przez mostkowanie, zwykle robi więcej szkody niż pożytku.
| Sytuacja | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Obwód gniazd 230 V | Ciągłość PE, wspólne prowadzenie z L i N | Awaria ma od razu uruchomić zabezpieczenie |
| Rozdzielnica | Osobna szyna PE i czytelne oznaczenia | Serwis i pomiary muszą być jednoznaczne |
| Modernizacja starego TN-C | Miejsce rozdziału PEN i stan połączeń | Błędny rozdział daje tylko pozorne bezpieczeństwo |
| Instalacja z PV lub magazynem energii | Połączenia konstrukcji, falownika i obudów | Pojawia się więcej elementów przewodzących, które trzeba objąć ochroną |
Jeśli miałbym wskazać jedną rzecz, która najbardziej psuje skuteczność ochrony, to byłaby nią nie zła norma, lecz zły montaż na końcu przewodu. Luźny zacisk, nadpalona końcówka, źle dobrana tulejka albo urwana żyła potrafią zniweczyć całą resztę dobrej roboty.
Najczęstsze błędy, które widzę w starych i świeżych instalacjach
Najbardziej ryzykowne błędy są zwykle banalne. Wystarczy kilka minut źle wykonanej pracy, żeby instalacja wyglądała poprawnie, a w praktyce przestała chronić. W takich przypadkach nie pomaga ani ładna rozdzielnica, ani nowy osprzęt.
- Mostkowanie PE z N w gnieździe lub w puszce tam, gdzie nie powinno tego być.
- Użycie żółto-zielonej żyły jako fazowej „bo akurat była wolna”.
- Przerwanie ciągłości przewodu ochronnego podczas remontu i pozostawienie tego bez pomiaru.
- Podłączenie obudowy do pomalowanego, skorodowanego albo luźnego punktu zamiast do pewnego zacisku.
- Założenie, że sam wyłącznik RCD wystarczy, więc PE można potraktować po macoszemu.
- Brak wyrównania potencjałów przy metalowych rurach, obudowach i konstrukcjach w jednym pomieszczeniu.
W starych budynkach problemem bywa też mieszanie przewodów po kolejnych remontach. Ktoś kiedyś coś odłączył, ktoś później dołożył nowe gniazdo, a po latach nikt już nie wie, gdzie kończy się logika układu. Właśnie wtedy pomiary ciągłości i ocena całej instalacji są ważniejsze niż sam kolor izolacji.
Na co patrzę, gdy oceniam gotową instalację
Jeżeli mam ocenić instalację bez zgadywania, zaczynam od prostych, ale bezwzględnych rzeczy: ciągłości przewodu ochronnego, poprawnego oznaczenia żył, pewnych zacisków i połączenia z właściwą szyną w rozdzielnicy. Potem sprawdzam, czy układ ochrony rzeczywiście współpracuje z zabezpieczeniami, a nie tylko dobrze wygląda na zdjęciu. To jest ten moment, w którym oszczędność na montażu albo pośpiech wychodzą na jaw bardzo szybko.
W praktyce najbardziej liczy się jedno: PE ma chronić wtedy, gdy coś zawiedzie. Jeśli ma być pewność, że zrobi to dobrze, nie wystarcza sam właściwy kolor izolacji. Potrzebne są poprawne połączenia, zgodny z układem sieci rozdział, pomiar i rozsądny montaż tam, gdzie instalacja pracuje z dużą mocą, wilgocią albo dodatkowymi elementami metalowymi. Tyle wystarczy, żeby z przewodu ochronnego zrobić realną ochronę, a nie tylko wpis w projekcie.
