Pomiar rezystancji - Jak mierzyć opór poprawnie?

Dobry pomiar rezystancji pozwala szybko ocenić, czy przewód, styk, połączenie wyrównawcze albo element w instalacji zachowuje się tak, jak powinien. W praktyce chodzi nie tylko o sam odczyt z miernika, ale też o dobór metody, wpływ przewodów pomiarowych, temperatury i tego, czy badany element jest odłączony od reszty układu. Właśnie dlatego poniżej pokazuję, jak zrobić to poprawnie i kiedy zwykły multimetr przestaje wystarczać.

Czym jest opór elektryczny i dlaczego sam odczyt nie wystarcza

Opór elektryczny mówi, jak mocno dany element przeciwstawia się przepływowi prądu. To proste w definicji, ale w praktyce odczyt zawsze zależy od kontekstu: z czego wykonany jest element, jak jest długi, jaki ma przekrój, jaka panuje temperatura i czy mierzysz sam element, czy cały układ z dodatkowymi gałęziami.

Ja zawsze zaczynam od pytania, co właściwie chcę sprawdzić. Inny wynik ma znaczenie przy rezystorze, inny przy przewodzie zasilającym, a jeszcze inny przy połączeniu śrubowym w rozdzielnicy. Dla miedzi nawet temperatura robi dużą różnicę: w okolicy temperatury pokojowej opór rośnie o około 0,4% na każdy 1°C. To oznacza, że przewód nagrzany o 20°C może pokazać wynik wyższy o blisko 8%, mimo że nie ma żadnej awarii.

Dlatego pojedynczy odczyt bez informacji o temperaturze, długości odcinka i warunkach pomiaru bywa mało użyteczny. W dalszej części pokazuję, jak dobrać metodę tak, żeby wynik dało się realnie interpretować, a nie tylko przepisać z ekranu miernika.

Jakie metody pomiaru sprawdzają się w praktyce

Nie każda metoda jest dobra do każdego zadania. W instalacjach elektrycznych najczęściej używa się kilku podejść, a ich wybór zależy od spodziewanej wartości oporu i wymaganej dokładności.

W praktyce najczęściej zaczynam od prostej metody 2-przewodowej, ale tylko wtedy, gdy spodziewany opór jest na tyle duży, że przewody pomiarowe nie zdominują wyniku. Gdy wchodzimy w setne, tysięczne oma albo w kontrolę połączeń prądowych, przechodzę na układ czteroprzewodowy. To właśnie tam najłatwiej zobaczyć realny problem, a nie artefakt pomiaru.

Jeśli masz wątpliwości, która metoda ma sens, dobrą zasadą jest myślenie nie o „samym mierniku”, lecz o całym torze: od punktu styku, przez przewody, aż po sposób zasilenia badanego obiektu. To prowadzi nas do praktycznej procedury wykonania pomiaru.

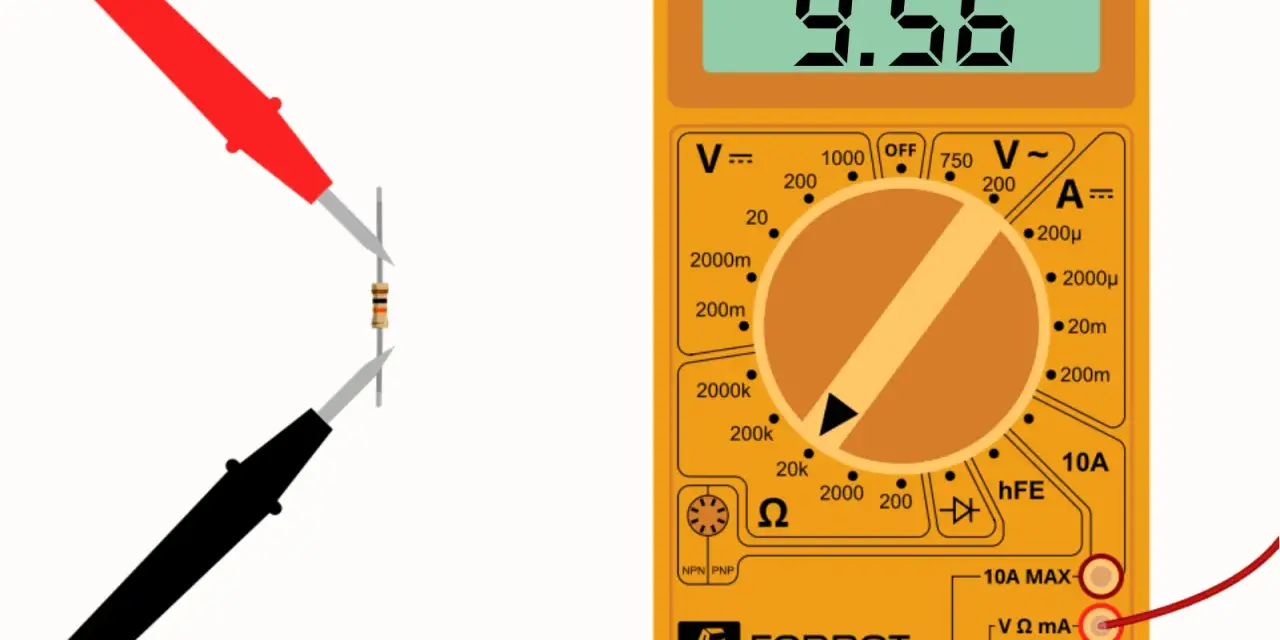

Jak wykonać pomiar multimetrem krok po kroku

W prostych przypadkach multimetr wystarczy, ale tylko wtedy, gdy używa się go świadomie. Najwięcej błędów widzę nie na samym przyrządzie, tylko na etapie przygotowania badanego obiektu.

1. Odłącz zasilanie i upewnij się, że obwód jest bezpieczny. Opór mierzy się bez napięcia. W instalacji PV lub w układach z kondensatorami trzeba też odczekać, aż energia zostanie rozładowana.
2. Odseparuj badany element od reszty układu. Jeśli zostawisz równoległe gałęzie, odczyt będzie zaniżony i niewiarygodny.
3. Wybierz odpowiedni zakres. W wielu miernikach lepiej zacząć od auto-range, ale przy niskich oporach warto sprawdzić rozdzielczość urządzenia.
4. Sprawdź przewody pomiarowe. Zwarte końcówki powinny pokazać wartość bliską zera. Jeśli miernik ma funkcję REL lub ZERO, skorzystaj z niej.
5. Dotknij punktów pomiarowych stabilnie i czysto. Zabrudzony, utleniony albo luźny styk potrafi zmienić wynik bardziej niż sam element.
6. Powtórz odczyt kilka razy. Jeśli wynik „pływa”, problem jest zwykle w styku, nie w badanym obiekcie.
7. Zapisz warunki pomiaru. Temperatura, długość odcinka i miejsce pomiaru są ważniejsze, niż wielu osobom się wydaje.

Przy kablach i połączeniach na miejscu najlepiej mierzyć jak najbliżej rzeczywistego punktu styku, bo każdy dodatkowy zacisk może dodać swój własny opór. Gdy wynik ma służyć diagnostyce albo porównaniu w czasie, liczy się nie tylko liczba, ale też powtarzalność sposobu pomiaru.

To prowadzi do kolejnego problemu: małych wartości, przy których przewody i styki zaczynają psuć cały sens pomiaru.

Jak mierzyć bardzo małe wartości bez przekłamań

Przy niskich oporach zwykły układ 2-przewodowy szybko pokazuje swoje ograniczenia. Rezystancja przewodów testowych, końcówek i samego kontaktu z obiektem zaczyna być porównywalna z wartością badanego elementu. Wtedy wynik nie mówi już, ile wynosi opór badanego punktu, tylko ile wynosi suma wszystkiego po drodze.

Tu najlepiej działa metoda czteroprzewodowa, czyli układ Kelvina. Dwa przewody doprowadzają prąd, a dwa osobne mierzą spadek napięcia. Dzięki temu tor pomiarowy nie „widzi” rezystancji kabli zasilających. W praktyce to ogromna różnica przy szynach, stykach, uzwojeniach, połączeniach śrubowych i mostkach wyrównawczych.

• Do bardzo małych oporów używam krótkich, solidnych przewodów i dobrych zacisków.
• Unikam łączenia różnych metali bez potrzeby, bo złącza potrafią wprowadzić własną siłę termoelektryczną.
• Jeśli mierzę element po obciążeniu, daję mu czas na ostygnięcie, bo nagrzanie zmienia wynik.
• Przy oporach rzędu pojedynczych omów i niżej funkcja REL pomaga tylko częściowo, a nie zastępuje pomiaru czteroprzewodowego.
• Warto odwrócić polaryzację i sprawdzić, czy odczyt pozostaje stabilny. Jeśli nie, w grę wchodzą zakłócenia albo kontakt termiczny.

To właśnie w tym obszarze widać największą różnicę między poprawnym pomiarem a „jakimś odczytem”. Jeśli jednak mierzysz izolację, zasady są inne i trzeba podejść do tematu osobno.

Rezystancja izolacji to osobny test i często ważniejszy od ciągłości

Wiele osób myli opór przewodu z rezystancją izolacji, a to dwa różne badania. Ciągłość mówi, czy żyła albo połączenie przewodzą prąd tak, jak powinny. Test izolacji sprawdza z kolei, czy prąd nie ucieka tam, gdzie nie powinien: do obudowy, do ziemi, do sąsiedniej żyły albo przez zawilgocony materiał.

Do tego używa się miernika izolacji, czyli megomierza. Taki przyrząd podaje napięcie testowe, a wynik pokazuje zwykle w megaomach lub gigaomach. W praktyce spotyka się napięcia testowe 250 V, 500 V i 1000 V, ale ich dobór zależy od badanego urządzenia, dokumentacji i obowiązujących procedur. Tego nie zgaduje się „na oko”.

Ten test jest szczególnie ważny przy kablach, silnikach, rozdzielnicach, transformatorach i stringach PV. Dobra ciągłość nie oznacza jeszcze dobrej izolacji, a niski opór izolacji nie zawsze oznacza uszkodzenie mechaniczne widoczne z zewnątrz. Czasem winna jest wilgoć, zabrudzenie, starzenie materiału albo mikropęknięcie, którego nie widać bez pomiaru.

Po teście izolacji trzeba też pamiętać o rozładowaniu badanego obiektu. To detal, który początkujący często lekceważą, a potem wracają do pracy z niepotrzebnym ryzykiem. W instalacjach energetycznych i fotowoltaicznych ta ostrożność nie jest przesadą, tylko podstawą.

Gdzie ten pomiar ma największe znaczenie w energetyce i fotowoltaice

W energetyce i fotowoltaice opór połączeń ma bezpośredni wpływ na straty, temperaturę pracy i bezpieczeństwo. Słaby styk nie zawsze wyłącza system od razu, ale potrafi najpierw generować ciepło, potem przyspieszać degradację, a na końcu doprowadzić do poważnej awarii.

• Połączenia DC w PV. Luźny konektor, zabrudzony styk albo źle zaciśnięta końcówka zwiększa opór i podnosi temperaturę w miejscu połączenia.
• Szyny i zaciski w rozdzielnicach. Tu liczy się bardzo niski opór, bo każdy dodatkowy miliom przekłada się na straty i nagrzewanie.
• Połączenia wyrównawcze i uziemienie. Ich jakość wpływa na bezpieczeństwo instalacji i skuteczność ochrony.
• Uzwojenia, dławiki i transformatory. Pomiar oporu pomaga wykrywać asymetrię, uszkodzenia połączeń i nieprawidłowości po serwisie.
• Magazyny energii i połączenia bateryjne. Nierówny lub za wysoki opór może zaburzać pracę układu i prowadzić do lokalnego przegrzewania.

W instalacjach PV ja patrzę przede wszystkim na miejsca, w których prąd płynie dużą gęstością i gdzie styk pracuje w zmiennych warunkach pogodowych. To zwykle tam najpierw pojawia się problem, a dopiero później spadek uzysków lub alarm na urządzeniu. Jeśli system pracuje w terenie, regularne sprawdzanie połączeń jest po prostu tańsze niż gaszenie skutków awarii.

Skoro wiadomo już, gdzie opór ma największe znaczenie, zostaje ostatnia rzecz: jak ocenić, czy sam wynik jest wiarygodny.

Krótka checklista, zanim uznasz wynik za pewny

• Sprawdź, czy badany obwód jest odłączony od napięcia i rozładowany.
• Usuń równoległe gałęzie, które mogą zaniżać odczyt.
• Oczyść styki i końcówki pomiarowe.
• Zweryfikuj przewody, robiąc pomiar na zwarciu końcówek.
• Powtórz odczyt co najmniej dwa razy i porównaj wyniki.
• Notuj temperaturę, bo przy miedzi różnica 20°C potrafi zmienić odczyt o kilka procent.
• Przy bardzo małych oporach rozważ metodę czteroprzewodową zamiast prostego multimetru.

Jeśli po tych krokach wynik nadal wygląda podejrzanie, nie zakładaj od razu uszkodzenia elementu. Często problemem okazuje się technika, a nie sam badany punkt. W praktyce najbardziej wiarygodny odczyt daje nie najdroższy miernik, tylko spokojna procedura, dobry kontakt i porównanie wyników w tych samych warunkach.
