W instalacjach elektrycznych przekaźniki pozwalają sterować większym obciążeniem małym sygnałem, a przy okazji oddzielają część sterującą od części mocy. To właśnie dlatego pojawiają się w szafach sterowniczych, automatyce domowej, układach grzewczych i rozwiązaniach związanych z energią. Poniżej wyjaśniam, jak działają, czym różnią się ich główne odmiany, jak je dobrać i jakie błędy najczęściej skracają ich żywotność.
Najważniejsze informacje w skrócie
- Przekaźnik działa jak elektrycznie sterowany przełącznik: sygnał na cewce uruchamia zestyk i przełącza obwód.
- Najczęściej wybiera się wersję elektromechaniczną, gdy liczy się prostota, albo półprzewodnikową, gdy ważna jest cisza i bardzo częste przełączanie.
- Przy doborze ważniejsze od samego prądu są też napięcie cewki, rodzaj obciążenia, liczba cykli i warunki pracy.
- W energetyce domowej i automatyce taki element zwykle steruje pompą, grzałką, oświetleniem albo logiką pracy instalacji.
- Najwięcej problemów robią zbyt mały zapas mocy, brak ochrony przed przepięciami i mylenie obciążenia rezystancyjnego z indukcyjnym.
Jak działa przekaźnik i dlaczego potrafi bezpiecznie przełączać obwód
Najprościej mówiąc, to sterowany elektrycznie przełącznik. Wewnątrz znajduje się cewka i zestyk albo zespół styków: gdy na cewkę trafia napięcie, powstaje pole elektromagnetyczne, które przestawia mechanizm i zamyka, otwiera lub przełącza obwód mocy. Dzięki temu mały prąd z układu sterowania może uruchomić coś znacznie większego, na przykład pompę, wentylator, grzałkę czy lampę.
W praktyce liczą się tu trzy rzeczy. Po pierwsze, separacja galwaniczna, czyli rozdzielenie obwodu sterowania od obciążenia. Po drugie, możliwość przełączania wyższego napięcia albo wyższego prądu bez obciążania sterownika. Po trzecie, elastyczność: jeden sygnał może załączać kilka torów albo uruchamiać logikę, która byłaby trudna do zrobienia wyłącznie na przewodach.

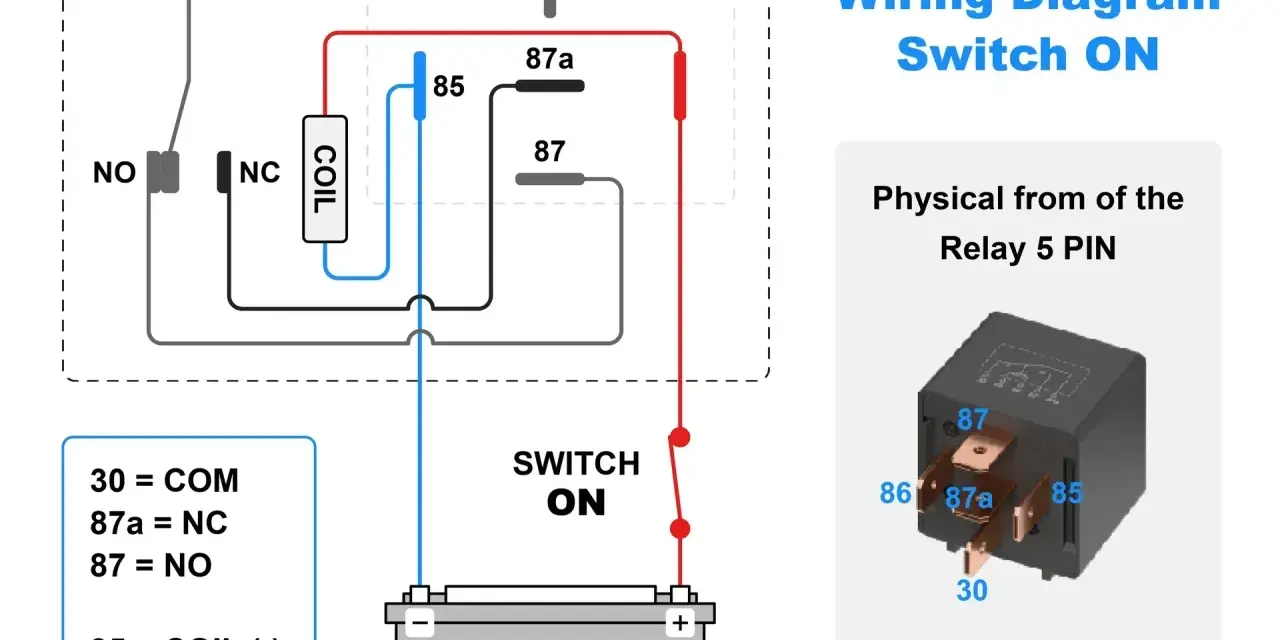

W dokumentacji często pojawiają się oznaczenia NO i NC. NO to styk normalnie otwarty, który zamyka się po zadziałaniu, a NC to styk normalnie zamknięty, który wtedy się otwiera. Do tego dochodzi jeszcze styk wspólny, oznaczany zwykle jako COM. W codziennej pracy instalatora to właśnie układ styków decyduje, czy urządzenie zareaguje na podanie sygnału, czy na jego zanik.
Wiele modeli przełącza w czasie liczonym w milisekundach, więc do typowej automatyki jest to wystarczająco szybko. Jeśli jednak obciążenie ma być taktowane bardzo często albo z dużą liczbą cykli na godzinę, sama mechanika zaczyna być ograniczeniem. Właśnie wtedy sens ma spojrzenie na inne odmiany tego rozwiązania.
Rodzaje, które warto odróżniać przed wyborem
Na rynku spotyka się kilka odmian, ale w praktyce najczęściej porównuje się cztery grupy. Każda ma inny kompromis między ceną, trwałością, szybkością i odpornością na warunki pracy. Dobrze jest znać ten podział, bo od niego zależy nie tylko wygoda montażu, lecz także bezawaryjność całego układu.
| Typ | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Elektromechaniczny | Prosty, tani, dobrze znany, łatwy do diagnozy | Zużywa styki, słychać kliknięcie, ma ograniczoną liczbę cykli | Oświetlenie, prosta automatyka, sterowanie pomocnicze |
| Półprzewodnikowy | Cichy, szybki, bardzo duża liczba przełączeń | Wydziela ciepło, zwykle droższy, wymaga dobrego chłodzenia | Częste przełączanie, układy grzewcze, szybka automatyka |
| Reedowy | Bardzo mały, szybki, dobry do sygnałów i małych mocy | Mała obciążalność, nie do ciężkich odbiorników | Elektronika, pomiary, niskomocowe układy sterujące |
| Bezpieczeństwa lub nadzorczy | Pomaga monitorować stan obwodu, bywa projektowany do funkcji krytycznych | Nie jest uniwersalnym elementem do wszystkiego | Układy awaryjne, blokady, monitoring parametrów instalacji |
Jeżeli mam doradzić jedną rzecz praktyczną, to brzmi ona tak: nie wybieraj typu tylko po cenie. W małym układzie oszczędność kilku złotych ma sens, ale w aplikacji z częstym przełączaniem albo dużą liczbą cykli koszt przestoju szybko przewyższa różnicę w zakupie. To właśnie dlatego w automatyce tak ważne jest dopasowanie technologii do obciążenia, a nie odwrotnie.
Ten podział prowadzi do kolejnego pytania, które pojawia się niemal zawsze: kiedy wystarczy zwykły przekaźnik, a kiedy lepiej od razu sięgnąć po stycznik?
Kiedy lepszy będzie przekaźnik, a kiedy stycznik
To pytanie ma więcej wspólnego z energią obciążenia niż z samą nazwą urządzenia. Przekaźnik sprawdza się tam, gdzie trzeba sterować sygnałem, mniejszym obciążeniem albo kilkoma torami pomocniczymi. Stycznik wchodzi do gry wtedy, gdy prąd i energia łuku są już na tyle duże, że potrzebna jest konstrukcja bardziej odporna na częste załączenia i rozłączania.
| Cecha | Przekaźnik | Stycznik |
|---|---|---|
| Zakres mocy | Małe i średnie obciążenia, często od pojedynczych do kilkunastu amperów | Większe obciążenia, zwykle tam, gdzie prąd jest wyraźnie wyższy |
| Budowa | Smuklejsza, bardziej kompaktowa | Masowniejsza, przygotowana na mocniejsze łączenie |
| Hałas | Najczęściej wyraźne kliknięcie lub cichsza praca w wersjach elektronicznych | Zazwyczaj głośniejsze załączenie |
| Zastosowanie | Sterowanie, automatyka, obwody pomocnicze | Silniki, grzałki, większe odbiorniki i częste przełączanie mocy |
Granica między nimi nie jest sztywna. W praktyce patrzę przede wszystkim na kategorię łączeniową, rodzaj obciążenia i częstotliwość pracy. Inaczej zachowuje się obwód rezystancyjny, inaczej silnik, a jeszcze inaczej cewka albo transformator. To jeden z powodów, dla których karta katalogowa ma większe znaczenie niż ogólna etykieta produktu.
Jeżeli obciążenie jest duże, uruchamia się często albo ma ciężki rozruch, stycznik zwykle będzie bezpieczniejszym wyborem. Jeśli jednak chodzi o sygnał pomocniczy, logikę sterowania albo niewielkie obciążenie, zwykły przekaźnik jest prostszy i tańszy. Z takiego rozróżnienia płynnie przechodzę do najważniejszej części, czyli doboru pod konkretny obwód.
Jak dobrać go do konkretnego obwodu
Przy doborze nie zaczynam od marki, tylko od kilku parametrów, które naprawdę decydują o powodzeniu całego układu. Najważniejsze jest to, aby element pasował do napięcia sterowania, rodzaju obciążenia i liczby przełączeń. Dopiero potem patrzę na obudowę, podstawę montażową, wskaźniki LED czy dodatkowe funkcje diagnostyczne.
| Parametr | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Napięcie cewki | 5 V, 12 V, 24 V DC albo 230 V AC, zależnie od sterownika | Źle dobrane napięcie oznacza brak zadziałania albo uszkodzenie układu |
| Rodzaj obciążenia | Rezystancyjne, indukcyjne, pojemnościowe, mieszane | Ten sam prąd znamionowy nie oznacza tej samej trwałości |
| Prąd i napięcie styków | Nie tylko wartość maksymalna, ale też zapas roboczy | Przyjmuję zwykle co najmniej 20-30% zapasu, a przy trudnym rozruchu jeszcze więcej |
| Częstotliwość przełączeń | Rzadkie załączanie czy praca cykliczna przez wiele godzin | Duża liczba cykli szybciej zużywa styki albo wymaga innej technologii |
| Warunki środowiskowe | Temperatura, wilgoć, drgania, kurz | Szafa sterownicza i otwarta instalacja to nie to samo |
| Montaż i akcesoria | Podstawa, złącza, dioda gasząca, warystor, RC snubber | Poprawiają trwałość i ograniczają przepięcia przy cewkach indukcyjnych |
W praktyce największy błąd polega na patrzeniu wyłącznie na prąd znamionowy. To za mało. Dla obciążenia indukcyjnego, na przykład silnika albo cewki zaworu, łuk elektryczny niszczy styki szybciej niż przy grzałce o tej samej mocy. Dlatego zawsze sprawdzam, czy producent podaje kategorię pracy i czy przewiduje obniżenie obciążenia w trudniejszych warunkach.
Jeżeli układ ma przełączać bardzo często, liczy się też trwałość mechaniczna i elektryczna. W kartach katalogowych można spotkać wartości liczone w milionach cykli, ale to nie znaczy, że każdy układ osiągnie taki wynik w realnej szafie sterowniczej. Temperatura, jakość zasilania i sposób prowadzenia przewodów robią tu ogromną różnicę.
Po takim doborze najważniejsze staje się już nie to, czy element „zadziała”, lecz jak długo będzie działał bez problemu. A to prowadzi prosto do najczęstszych błędów montażowych.
Najczęstsze błędy przy montażu i eksploatacji
Wiele awarii nie wynika z wad samego elementu, tylko z błędów popełnionych na etapie projektu lub podłączenia. W mojej praktyce powtarza się kilka schematów, które potem wracają jako przegrzewanie, sklejone styki albo losowe wyłączenia całego obwodu.
- Za mały zapas prądowy - katalogowy prąd znamionowy wygląda bezpiecznie, ale po uwzględnieniu temperatury, rozruchu i kategorii obciążenia rezerwa znika.
- Brak ochrony przy cewkach indukcyjnych - dioda gasząca, warystor albo układ RC potrafią uratować styki i elektronikę sterującą przed przepięciem.
- Mylenie NO z NC - przy prostym teście na stole łatwo to przeoczyć, a potem układ działa odwrotnie niż zakładano.
- Ignorowanie temperatury w szafie - element, który na biurku działa bez zarzutu, w ciasnej rozdzielnicy potrafi pracować w dużo trudniejszych warunkach.
- Wybór wersji półprzewodnikowej bez odprowadzenia ciepła - brak radiatora albo zbyt mały przepływ powietrza skraca żywotność bardziej, niż wielu osobom się wydaje.
- Łączenie obciążenia zbyt „na styk” - jeśli urządzenie ma ciężki rozruch albo pracuje cyklicznie, margines bezpieczeństwa musi być większy niż w prostym obwodzie oświetleniowym.
Jest jeszcze jeden błąd, który widzę często: traktowanie każdego przełącznika tak samo. Tymczasem obwód z grzałką, obwód z pompą i obwód z elektroniką pomocniczą mają zupełnie inny charakter. Właśnie dlatego w instalacjach poprawny dobór jest ważniejszy niż sam „dobry markowy produkt”.
Gdy ten etap jest już dopięty, można sensownie przejść do zastosowań, które w energetyce domowej i automatyce zyskują dziś szczególne znaczenie.
Jak te elementy pracują w domu, automatyce i instalacjach oze
W systemach energetycznych i automatyce domowej taki element rzadko pracuje sam dla siebie. Zwykle jest częścią większej logiki: ma uruchomić pompę, nadać priorytet grzałce, odłączyć odbiornik przy błędzie albo przełączyć tryb pracy instalacji. Właśnie tu widać jego największą zaletę - proste sterowanie złożonym zachowaniem całego układu.
W instalacjach związanych z fotowoltaiką i efektywnością energetyczną wykorzystuje się go przede wszystkim do sterowania, a nie do bezpośredniego przenoszenia dużej mocy z paneli. To ważne rozróżnienie, bo źle ustawione oczekiwania prowadzą do złych decyzji zakupowych. Najczęściej spotykam zastosowania takie jak:
- przełączanie pompy obiegowej lub cyrkulacyjnej,
- sterowanie grzałką w zasobniku ciepłej wody,
- nadawanie priorytetu odbiornikom przy nadwyżkach energii,
- sygnały pomocnicze dla pompy ciepła lub automatyki budynku,
- logika alarmowa i blokady bezpieczeństwa.
To ma realny wpływ na koszty i wygodę. Dobrze zaprojektowany układ może ograniczyć niepotrzebne załączenia, wyrównać pracę odbiorników i lepiej wykorzystać energię z własnej instalacji. Jednocześnie nie robi cudów: jeśli sterowanie jest źle zaprogramowane albo źle dobrane elektrycznie, nawet najlepszy element nie uratuje całego układu.
W praktyce najbardziej cenię rozwiązania, które są proste w diagnostyce. Jeśli coś przestaje działać, łatwiej sprawdzić układ, który ma czytelne wejście, wyjście i podstawową sygnalizację stanu, niż konstrukcję zbyt rozbudowaną jak na realne potrzeby. To właśnie prostota najczęściej wygrywa z efektownością.
Jedna dobra zasada, która upraszcza cały dobór
Jeśli mam zostawić jedną praktyczną regułę, to brzmi ona tak: najpierw dopasuj technologię do obciążenia, potem dopiero dobieraj konkretny model. Przy małej liczbie cykli i prostym odbiorniku wystarczy prosta wersja elektromechaniczna. Przy bardzo częstym przełączaniu lub ciszy pracy lepiej sprawdzi się wariant półprzewodnikowy. Gdy w grę wchodzi większa moc, ciężki rozruch albo silnik, sensownie jest myśleć już o styczniku.
Wtedy cały układ jest tańszy w utrzymaniu, mniej awaryjny i łatwiejszy do serwisowania. A to w instalacjach elektrycznych, grzewczych i energetycznych daje większą różnicę niż sama nazwa na obudowie.
Jeżeli po tym tekście masz zapamiętać tylko jedną rzecz, niech będzie to właśnie ta: dobry element przełączający nie jest „uniwersalny”, tylko trafiony pod konkretny obwód. Taki dobór oszczędza czas, pieniądze i nerwy dużo skuteczniej niż późniejsze gaszenie awarii.
