Uziemienie to jeden z tych elementów instalacji, o których rzadko się myśli na co dzień, a które w chwili awarii robią największą różnicę. Dobrze zaprojektowany system ochrony odprowadza prąd uszkodzeniowy, ogranicza skutki przepięć i pomaga zabezpieczyć zarówno dom, jak i elektronikę czy instalację fotowoltaiczną. Poniżej rozbieram temat na praktyczne części: od zasady działania, przez typowe błędy, po pomiary, które naprawdę mają znaczenie.
Najważniejsze informacje w skrócie
- Bezpieczny układ to nie jeden element, ale cały łańcuch: uziom, przewód PE, połączenia wyrównawcze, RCD i ochronniki przepięć.
- W instalacji PV trzeba zwracać uwagę także na metalową konstrukcję, falownik i stronę DC.
- Wyłącznik różnicowoprądowy 30 mA jest ważny, ale nie zastępuje poprawnie wykonanych połączeń ochronnych.
- W budynkach kontrolę instalacji wykonuje się co najmniej raz na 5 lat, a po remoncie, zalaniu lub modernizacji warto zrobić ją wcześniej.
- Najczęstsze problemy to luźne zaciski, korozja, źle rozdzielony PEN i pominięte ograniczniki przepięć.
Czym jest uziemienie i po co się je wykonuje
Mówiąc prosto, chodzi o stworzenie kontrolowanej drogi dla prądu, który nie powinien pojawić się na obudowie urządzenia, konstrukcji lub w innym miejscu dostępnym dla człowieka. Ten element nie służy do „spuszczania prądu w ziemię” w potocznym sensie, tylko do tego, by w razie uszkodzenia napięcie nie utrzymywało się na metalowych częściach dłużej, niż to konieczne.
Patrzę na to jako na część większego układu. Sam przewód niczego nie załatwia, jeśli po drodze są słabe zaciski, korozja, źle dobrane zabezpieczenia albo brak połączeń wyrównawczych. Dobrze wykonana ochrona ma zadziałać szybko i przewidywalnie, a nie „mniej więcej”.
W praktyce najważniejsze są trzy skutki: ochrona przeciwporażeniowa, ograniczenie ryzyka pożaru oraz pomoc w odprowadzeniu impulsów przepięciowych. To właśnie dlatego ten temat wraca nie tylko przy budowie domu, ale też przy modernizacji rozdzielnicy, montażu fotowoltaiki czy wymianie starych gniazd i przewodów.
Jeśli ktoś myśli tylko o jednym pręcie wbitym w grunt, zwykle upraszcza temat za mocno. W rzeczywistości liczy się cały system, a dalej pokażę, z czego on się składa i gdzie najczęściej popełnia się błędy.
Jak działa to w domu i przy fotowoltaice

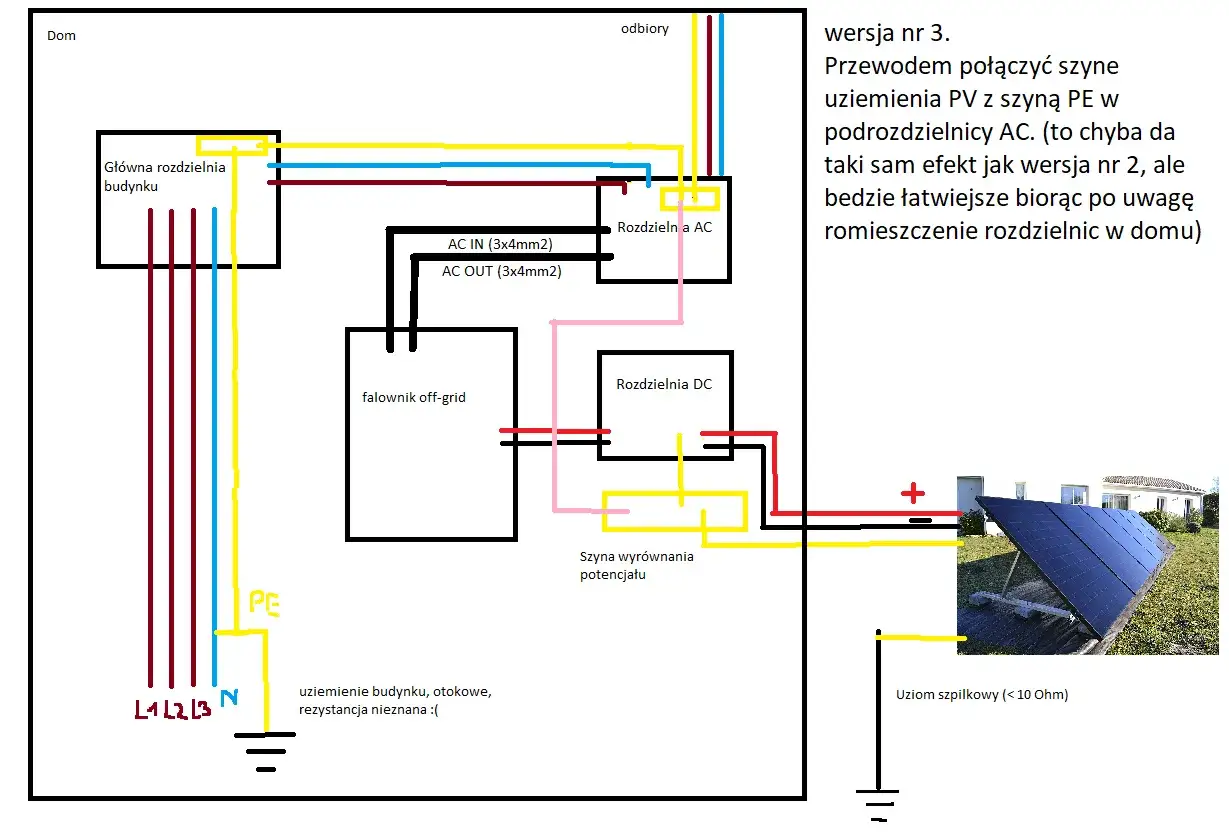

W typowym budynku przewód ochronny PE łączy metalowe części urządzeń, gniazd i rozdzielnicy z układem ochronnym. W starszych obiektach nadal spotyka się przewód PEN, czyli wspólną drogę dla funkcji ochronnej i neutralnej; przy modernizacji trzeba z tym postępować ostrożnie, bo źle wykonany rozdział daje tylko pozorne bezpieczeństwo.

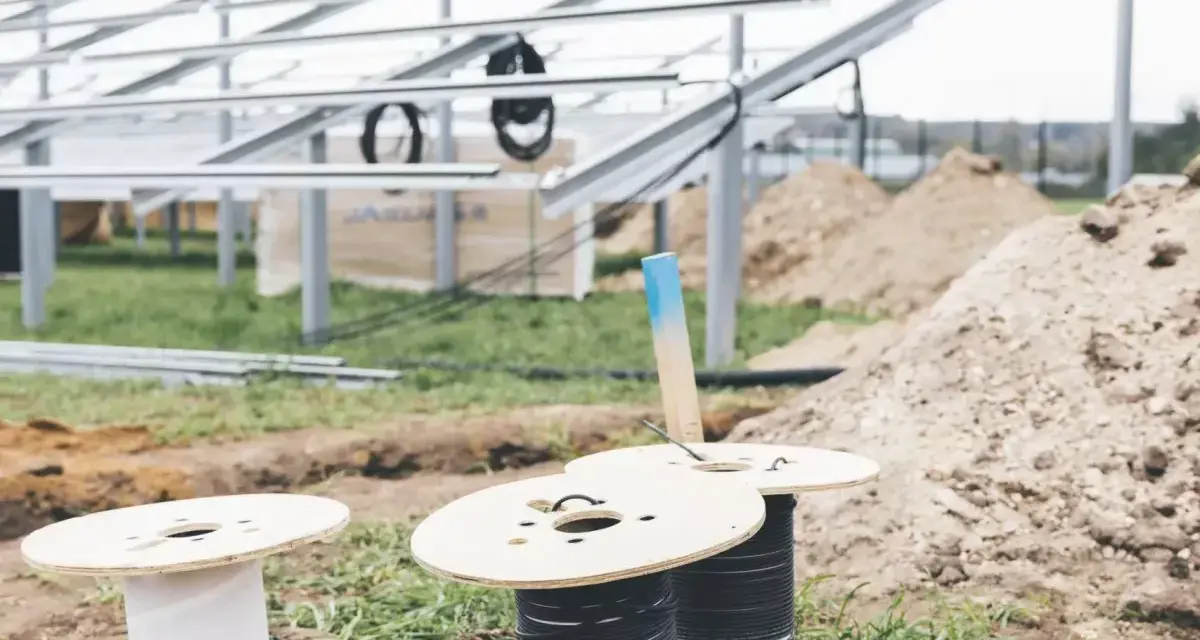

W instalacji fotowoltaicznej dochodzi kilka dodatkowych warstw. Trzeba uwzględnić konstrukcję nośną, obudowę falownika, przewody po stronie DC, stronę AC oraz ochronniki przepięć. W praktyce nie chodzi o „przykręcenie czegoś do dachu”, tylko o spójny układ, w którym wszystkie metalowe i przewodzące elementy mają przewidywalny potencjał.
| Element | Rola | Dlaczego to ważne |
|---|---|---|
| Przewód PE | Odprowadza prąd uszkodzeniowy | Pomaga zadziałać zabezpieczeniom i obniża napięcie dotykowe |
| Połączenia wyrównawcze | Łączą dostępne metalowe części w jeden potencjał | Zmniejszają ryzyko pojawienia się niebezpiecznej różnicy napięć |
| Ogranicznik przepięć | Przejmuje impuls z sieci lub od wyładowania | Chroni elektronikę, falownik i sterowanie |
| RCD 30 mA | Odłącza obwód przy upływie prądu | Jest dodatkową warstwą ochrony dla ludzi |
Warto też pamiętać, że nie każdy budynek ma taki sam punkt startowy. W jednych obiektach modernizacja oznacza tylko doprecyzowanie połączeń, w innych trzeba przebudować część instalacji od podstaw. To dlatego dobór rozwiązań zawsze powinien wynikać z układu sieci, projektu i rzeczywistego stanu przewodów, a nie z przyzwyczajenia.
Gdy już wiadomo, jak system działa w praktyce, można przejść do tego, z czego faktycznie powinien się składać.
Z czego składa się skuteczny system ochronny
Skuteczność zaczyna się od właściwie dobranego uziomu. W domach jednorodzinnych najczęściej spotyka się trzy rozwiązania: fundamentowe, otokowe i prętowe. Każde z nich ma sens w innym scenariuszu, a wybór zależy nie tylko od budżetu, ale też od gruntu, etapu budowy i tego, czy instalacja powstaje od zera, czy jest modernizowana.
| Rodzaj uziomu | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy dom, nowa płyta lub ława fundamentowa | Trwały, stabilny i zwykle bardzo dobry parametrami | Najlepiej zaplanować go na etapie budowy |
| Otokowy | Budynki z możliwością obejścia obwodem wokół ścian | Dobre rozproszenie prądu i łatwiejsza kontrola | Wymaga miejsca i poprawnego wykonania prac ziemnych |
| Prętowy | Modernizacje i działki z ograniczoną przestrzenią | Łatwy do dołożenia | Wynik mocno zależy od wilgotności i rodzaju gruntu |
W projektach spotyka się wymagania rzędu kilku omów, a w części realizacji PV pojawia się próg poniżej 10 Ω, ale nie jest to wartość uniwersalna. Zawsze trzeba ją czytać razem z projektem, układem sieci i celem ochrony. Innymi słowy: sama liczba bez kontekstu niewiele mówi.
Drugim filarem są połączenia wyrównawcze. To one sprawiają, że metalowe elementy nie „żyją własnym życiem” pod różnymi potencjałami. W praktyce obejmuje się nimi takie części jak konstrukcje stalowe, elementy instalacji, obudowy urządzeń i inne dostępne metalowe fragmenty, które mogą znaleźć się pod napięciem w razie uszkodzenia.
Trzecim filarem są zabezpieczenia współpracujące z całym układem, przede wszystkim wyłączniki różnicowoprądowe i ochronniki przepięć. Bez tej współpracy system bywa niepełny: uziom sam z siebie nie naprawi zwarcia, a różnicówka nie zastąpi dobrze wykonanych połączeń ochronnych. Właśnie tu najczęściej zaczyna się praktyka, nie teoria.
Skoro wiadomo już, z jakich elementów to wszystko się składa, łatwo przejść do pytania: kiedy instalacja zaczyna wymagać kontroli, a nie tylko „wydaje się działać”.
Kiedy instalacja wymaga sprawdzenia albo poprawy
Nie czekałbym na awarię. Są objawy, które od razu sugerują, że trzeba wezwać elektryka albo zamówić pomiary. Jeśli pojawia się choć jeden z nich, traktuję to jako sygnał ostrzegawczy, a nie drobiazg do odłożenia na później.
| Objaw | Co może oznaczać | Co zrobić |
|---|---|---|
| Lekkie mrowienie na obudowie urządzenia | Problem z przewodem ochronnym albo połączeniem | Przestać używać urządzenia i zlecić kontrolę |
| Częste wyzwalanie RCD | Upływ prądu, zawilgocenie lub uszkodzenie izolacji | Nie omijać zabezpieczenia, tylko znaleźć przyczynę |
| Ślady korozji przy zaciskach i złączach | Spadek jakości połączeń i ryzyko wzrostu oporu | Wykonać przegląd i poprawić połączenia |
| Remont, wymiana rozdzielnicy lub dołożenie PV | Zmiana warunków pracy całej instalacji | Sprawdzić układ ochronny po zakończeniu prac |
| Zalanie, burza albo przepięcie w sieci | Możliwe uszkodzenie izolacji lub ochronników | Wykonać dodatkową kontrolę, nie czekać na termin okresowy |
| Stara instalacja bez osobnego PE | Układ wymaga modernizacji albo przynajmniej dokładnej oceny | Nie zakładać, że samo gniazdo z bolcem rozwiązuje problem |
W praktyce bardzo źle brzmi też sytuacja, w której domownik mówi: „coś kopie, ale tylko czasami”. Taki opis zwykle oznacza problem z ciągłością połączeń, zawilgoceniem albo zużyciem elementów, które z zewnątrz wyglądają jeszcze poprawnie. Tu nie ma miejsca na zgadywanie.
Po takich sygnałach naturalnie pojawia się pytanie o najczęstsze błędy, bo to one najczęściej niszczą efekt nawet wtedy, gdy instalacja „na papierze” wygląda dobrze.
Najczęstsze błędy, które psują bezpieczeństwo
- Podłączanie ochrony do przypadkowych rur zamiast do właściwego układu połączeń ochronnych.
- Mieszanie funkcji N i PE poza miejscem do tego przeznaczonym, zwłaszcza po modernizacji starej instalacji.
- Luźne zaciski, brak tulejek i niedokładne dokręcenie połączeń, które później grzeją się pod obciążeniem.
- Pominięcie metalowej konstrukcji dachu, stelaża lub innych części przewodzących w instalacji PV.
- Brak ochronników przepięć albo ich montaż bez uwzględnienia długości przewodów i układu sieci.
- Założenie, że skoro działa RCD, to reszta nie ma znaczenia.
- Odbiór instalacji bez protokołu pomiarów i bez sprawdzenia, co faktycznie zostało wykonane.
Najbardziej kosztowne są błędy niewidoczne: niedociągnięty zacisk pod obudową, korozja pod dachem, źle poprowadzony przewód albo połączenie wykonane „na szybko”, bo przecież nie widać różnicy. W elektryce widać ją zwykle dopiero wtedy, gdy coś przestaje działać albo zaczyna zagrażać bezpieczeństwu.
To prowadzi do kolejnego kroku: jakie pomiary naprawdę mają sens i kto powinien je robić, żeby wynik był wiarygodny.
Jakie pomiary mają znaczenie i kto powinien je robić
W kontrolach okresowych instalacji nie chodzi o jedno szybkie spojrzenie do rozdzielnicy. Liczą się badania, które pokazują, czy układ ochronny nadal działa tak, jak zaplanowano. W budynkach kontrola co najmniej raz na 5 lat obejmuje właśnie ten zakres, a po modernizacji sensownie jest zrobić ją wcześniej, zamiast czekać na termin z kalendarza.
| Pomiar | Co pokazuje | Dlaczego jest ważny |
|---|---|---|
| Ciągłość przewodu ochronnego | Czy droga ochronna jest zamknięta | Bez tego prąd uszkodzeniowy nie ma pewnego ujścia |
| Rezystancja izolacji | Stan przewodów i osprzętu | Pomaga wykryć zawilgocenie, uszkodzenia i starzenie |
| Impedancja pętli zwarcia | Czy zabezpieczenie zadziała w odpowiednim czasie | Kluczowa przy zwarciu między fazą a częścią ochronną |
| Rezystancja uziomu | Jak dobrze układ współpracuje z gruntem | Wpływa na skuteczność całej ochrony |
| Test RCD | Czy wyłącznik odłącza zasilanie przy upływie prądu | To jedna z podstawowych warstw ochrony dodatkowej |
Przy ochronie osób szczególnie ważny jest RCD o czułości 30 mA. Taki aparat nie zastępuje poprawnej instalacji, ale działa jak dodatkowa bariera, gdy mimo wszystko pojawi się prąd upływu. Jeśli w obiekcie są obwody z elektroniką, łazienka, kuchnia albo instalacja PV, to ten element nabiera jeszcze większego znaczenia.
Sam pomiar to jednak za mało, jeśli nie ma z niego protokołu i jeśli nikt nie analizuje wyniku w kontekście całego obiektu. Dlatego najlepiej zlecić badania osobie z odpowiednimi kwalifikacjami i oczekiwać konkretnej dokumentacji, a nie tylko ustnego zapewnienia, że „wszystko jest w porządku”.
Po takim przeglądzie łatwo już przejść do ostatniego, praktycznego kroku: co sprawdzić przy remoncie, wymianie rozdzielnicy i montażu PV, żeby nie wracać do tych samych problemów za kilka miesięcy.
Przed montażem PV sprawdzam cały układ ochrony, nie tylko rozdzielnicę
To szczególnie ważne w energetyce prosumenckiej, gdzie pod jednym dachem spotykają się elektronika, metalowa konstrukcja, długie odcinki przewodów i warunki atmosferyczne. Jeśli planujesz instalację PV, magazyn energii albo większą modernizację domu, trzeba myśleć systemowo, a nie punktowo.
- Poproś o schemat połączeń ochronnych i protokół pomiarów po zakończeniu prac.
- Sprawdź, czy ochronniki przepięć są dobrane do układu sieci i sposobu przyłączenia.
- Upewnij się, że metalowa konstrukcja, stelaż i falownik są objęte właściwym połączeniem wyrównawczym.
- Jeśli budynek jest stary, oceń, czy układ nie wymaga przebudowy zamiast samej kosmetycznej poprawki.
Najlepszy efekt daje myślenie systemowe: uziom, przewód ochronny, połączenia wyrównawcze, RCD i ochronniki muszą pracować razem. W praktyce to właśnie ten zestaw decyduje, czy awaria skończy się zadziałaniem zabezpieczenia, czy uszkodzeniem sprzętu i ryzykiem dla domowników.
