W domowej instalacji elektrycznej układ przewodu fazowego nie jest detalem. Na pytanie o to, z której strony jest faza w gniazdku, odpowiedź w polskich domach jest zwykle jedna: przy gnieździe z bolcem u góry faza znajduje się po lewej stronie, a neutralny po prawej. W praktyce ważniejsze od samej reguły jest jednak to, czy instalacja trzyma ten układ konsekwentnie i czy da się go bezpiecznie sprawdzić przed jakąkolwiek ingerencją.
Najważniejsze zasady w jednym miejscu
- W typowym gnieździe typu E z bolcem u góry faza powinna być po lewej stronie.
- Lewo i prawo liczy się od frontu gniazda, a nie od strony puszki czy przewodów.
- W starszych instalacjach, po amatorskich przeróbkach lub przy odwróconym montażu osprzętu układ może być inny.
- Do sprawdzenia najlepiej użyć miernika lub dobrego próbnika, a nie polegać wyłącznie na kolorach przewodów.
- Jeśli układ jest odwrócony, warto go poprawić przy najbliższej wymianie osprzętu albo zlecić to elektrykowi.
Jaka jest prawidłowa strona fazy w gniazdku
Jeżeli patrzysz na klasyczne gniazdo jednofazowe z bolcem u góry, faza powinna znaleźć się po lewej stronie, neutralny po prawej, a styk ochronny w górnej osi. To właśnie ten układ przyjęto w Polsce jako czytelny standard montażowy. Ja traktuję go jako prostą zasadę porządkującą instalację: w całym domu wszystkie gniazda wyglądają podobnie, więc łatwiej je sprawdzać, opisywać i serwisować.
Ważne jest doprecyzowanie perspektywy. Lewo i prawo odnoszą się do patrzenia na gniazdo od frontu, czyli tak, jak wkładasz wtyczkę. Jeśli osprzęt jest zamontowany odwrotnie albo obrócony nietypowo, sama geometria się zmienia i nie wolno automatycznie przenosić reguły z jednego montażu na drugi. Ten niuans prowadzi prosto do pytania, dlaczego w ogóle tak pilnuje się układu L, N i PE.
Dlaczego układ L, N i PE ma znaczenie
Faza, czyli przewód L, przenosi potencjał roboczy. Neutralny N zamyka obwód, a ochronny PE ma odprowadzić prąd zwarciowy i ograniczyć ryzyko porażenia. Sam podział nie służy ozdobie, tylko temu, żeby serwis i eksploatacja były przewidywalne.
- Bezpieczeństwo przy wyłączaniu - w urządzeniach z jednobiegunowym wyłącznikiem nie chcesz, by po „wyłączeniu” część układu nadal była na fazie.
- Łatwiejsza diagnostyka - elektryk od razu wie, czego się spodziewać po gnieździe i szybciej wykrywa błędy.
- Spójność w domu - jeśli wszystkie punkty są podłączone tak samo, nie trzeba zgadywać przy każdej naprawie.
- Lepsza współpraca z częścią sprzętu - dotyczy to szczególnie urządzeń z filtrami, zasilaczami, kotłami, UPS-ami czy osprzętem automatyki.
Nie oznacza to, że większość urządzeń przestanie działać przy odwróconej fazie. Po prostu poprawny układ zmniejsza liczbę pułapek, a przy elektronice, fotowoltaice czy zasilaczach awaryjnych bywa po prostu wygodniejszy do diagnozy. Skoro sens reguły jest już jasny, czas przejść do praktyki i sprawdzić, jak to zweryfikować bez zgadywania.
Jak bezpiecznie sprawdzić, gdzie jest faza
Najpewniejsza metoda to pomiar, nie kolor izolacji i nie domysł. W instalacjach starszego typu barwy przewodów mogły zostać pomieszane, a w już przerabianych mieszkaniach układ potrafi odbiegać od standardu. Ja najchętniej sięgam po dwubiegunowy tester albo multimetr ustawiony na pomiar napięcia przemiennego.
| Narzędzie | Co pokazuje | Na co uważać |
|---|---|---|
| Prosty próbnik neonowy | Wskazuje obecność napięcia w jednym punkcie | Daje wynik orientacyjny, nie pełną diagnostykę |
| Multimetr | Pokazuje wartość napięcia i pozwala porównać otwory gniazda | Trzeba ustawić właściwy zakres i znać podstawy pomiaru |
| Dwubiegunowy tester | Najwygodniej rozróżnia obecność napięcia i układ przewodów | Warto używać sprzętu z odpowiednią kategorią pomiarową |

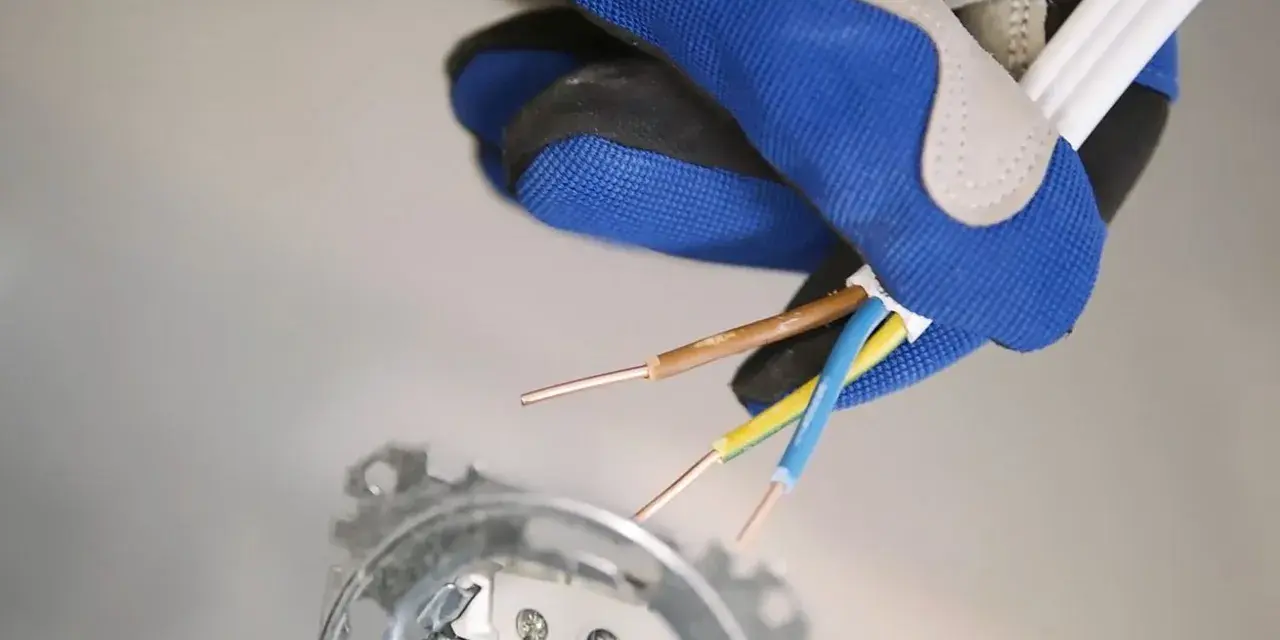

Praktycznie wygląda to tak: sprawdzasz gniazdo względem przewodu ochronnego albo neutralnego, a potem porównujesz wyniki. Otwór, na którym pojawia się napięcie względem PE, to strona fazowa. W nowych instalacjach pomocne są też kolory: L bywa brązowy, czarny albo szary, N jest niebieski, a PE żółto-zielony, ale w starszych układach nie traktuję kolorów jako dowodu.
- Ustaw miernik na pomiar napięcia AC, najlepiej na zakres wyższy niż 230 V.
- Sprawdź najpierw jedno znane, sprawne źródło, żeby upewnić się, że sprzęt działa.
- Wsuń sondy ostrożnie do gniazda i porównaj wynik między otworami a stykiem ochronnym.
- Zanotuj, po której stronie faktycznie jest faza, zamiast zakładać z góry, że każda puszka w domu jest identyczna.
Jeśli nie masz doświadczenia z pomiarami, nie otwieraj gniazda pod napięciem i nie próbuj „sprawdzać” przewodów dotykiem. Przy elektryce dużo kosztują nie tyle same błędy, ile pewność siebie bez sprzętu. Następny krok to zrozumienie, kiedy taki pomiar pokaże układ inny niż wzorcowy i dlaczego to wcale nie musi być zaskoczeniem.
Kiedy faza może znaleźć się po prawej stronie
Najczęściej dzieje się tak w trzech przypadkach: stara instalacja została zrobiona niestarannie, gniazdo zamontowano odwrotnie albo ktoś wymienił osprzęt bez zachowania jednolitego układu. Widziałem też mieszkania, w których jedno gniazdko trzyma standard, a sąsiednie już nie, bo prace wykonywano etapami i różnymi rękami.
| Sytuacja | Co to oznacza w praktyce | Na co uważać |
|---|---|---|
| Stara instalacja | Układ przewodów może być niespójny z obecnym standardem | Nie zakładaj zgodności bez pomiaru |
| Gniazdo zamontowane odwrotnie | Lewo i prawo wizualnie się odwracają | Patrz na realną orientację bolca, nie na pamięć |
| Przejściówka lub listwa | Układ styków może różnić się od gniazda ściennego | Nie przenoś automatycznie standardu na każde akcesorium |
| Osprzęt przemysłowy lub siłowy | Obowiązują inne oznaczenia i inne zasady podłączenia | Nie porównuj go z domowym gniazdem 230 V |
Warto uważać na listwy zasilające, przejściówki i przedłużacze. Tam standard ściennego gniazda nie zawsze przekłada się 1:1 na ułożenie styków wewnątrz samego akcesorium. Jeszcze inną kategorią są gniazda przemysłowe i siłowe, które rządzą się własnymi oznaczeniami i nie powinny być porównywane z domowym gniazdkiem 230 V. To właśnie dlatego sama „zgodność z oczekiwaniem” nie wystarcza, gdy chcesz coś poprawić, a nie tylko obejrzeć.
Jeśli więc widzisz fazę po prawej, najpierw ustal, czy to świadomy projekt, stary błąd, czy zwykły efekt obróconego osprzętu. Od tego zależy, czy wystarczy zapis w notatkach, czy trzeba faktycznie poprawić podłączenie.
Co zrobić, gdy układ nie zgadza się ze standardem
Jeśli gniazdo masz tylko skontrolować, zaznacz wynik i nie zakładaj, że inne punkty w mieszkaniu są identyczne. Jeśli planujesz wymianę osprzętu, zrób to przy odłączonym obwodzie i po sprawdzeniu braku napięcia. W nowym gnieździe przewód fazowy trafia zwykle na lewy zacisk, neutralny na prawy, a ochronny na styk PE.
- Wyłącz właściwy obwód w rozdzielnicy i upewnij się, że faktycznie nie ma napięcia.
- Sprawdź oznaczenia zacisków na osprzęcie, bo nie każdy model wygląda tak samo z tyłu.
- Jeśli kolory przewodów nie zgadzają się z tym, co powinno być w instalacji, nie opieraj się wyłącznie na barwach.
- W instalacjach bez osobnego PE, w starym układzie TN-C albo przy uszkodzonym osprzęcie wezwij elektryka.
- Po montażu wykonaj kontrolę ponownie, zanim podłączysz drogi sprzęt.
Przy zwykłych urządzeniach z wtyczką odwrócony układ nie zawsze natychmiast powoduje awarię, ale potrafi utrudnić diagnozę i zwiększyć ryzyko przy serwisie. Dlatego przy remoncie nie traktuję tej kwestii jako kosmetyki - to jedna z tych rzeczy, które najlepiej zrobić raz a porządnie. Właśnie po to, żeby instalacja była przewidywalna także za kilka lat.
Jak nie zgubić standardu przy kolejnej wymianie gniazdka
Jeśli w domu masz fotowoltaikę, falownik, UPS albo dużo elektroniki, konsekwentny układ gniazd ułatwia później odróżnić błąd instalacji od problemu po stronie urządzenia. To zwykła oszczędność czasu, nie teoria. Ja zapamiętuję to w trzech punktach: bolcem do góry, faza po lewej, pomiar zamiast zgadywania.
- Nie oceniaj gniazda po samych kolorach przewodów, jeśli instalacja ma lata.
- Nie zakładaj, że listwa lub adapter zachowuje identyczny układ jak gniazdo ścienne.
- Nie poprawiaj przewodów „na wyczucie”, jeśli nie masz pewności, co jest pod napięciem.
Jeśli trzymasz się tych zasad, pytanie o położenie fazy przestaje być problemem, a staje się prostą kontrolą jakości instalacji.
