Spadek napięcia to jedno z tych zjawisk, które w instalacji elektrycznej łatwo zignorować, dopóki nie zaczynają przygasać światła, grzać się przewody albo wyłączać falownik. W tym artykule pokazuję, skąd bierze się ten problem, jak go policzyć, jakie wartości uznaje się w praktyce za bezpieczne i co zrobić, żeby nie tracić energii na długich odcinkach przewodów. Dorzucam też proste przykłady z domu i fotowoltaiki, bo właśnie tam temat najczęściej wychodzi w codziennym użyciu.
Najważniejsze wnioski na start
- Każdy przewód ma opór, więc pewna utrata napięcia jest normalna, ale nadmierny spadek oznacza straty energii, grzanie i gorszą pracę odbiorników.
- Najmocniej wpływają na niego: długość obwodu, przekrój przewodu, natężenie prądu, materiał żyły i jakość połączeń.
- W praktyce projektowej celuje się zwykle w ok. 3% dla oświetlenia i ok. 5% dla pozostałych obwodów.
- Najprostsze sposoby poprawy to większy przekrój, krótsza trasa, lepszy podział obciążeń i porządne zaciski.
- Jeśli problem pojawia się tylko w jednym obwodzie, zwykle winna jest instalacja; jeśli w całym domu, trzeba też sprawdzić zasilanie z sieci.
Kiedy utrata napięcia jest normalna, a kiedy już przeszkadza
W każdym obwodzie elektrycznym część energii „ginie” po drodze, bo przewód stawia opór przepływowi prądu. To normalne i samo w sobie nie oznacza awarii. Problem zaczyna się wtedy, gdy na końcu linii urządzenie dostaje za mało napięcia, przez co pracuje mniej wydajnie, pobiera większy prąd albo po prostu działa niestabilnie.
Ja patrzę na to bardzo praktycznie: jeśli spadek jest niewielki, zwykle nie ma tematu. Jeśli jednak przy włączeniu czajnika, pompy, piekarnika albo ładowarki słychać wyraźne „przygasanie” świateł, albo falownik i elektronika zaczynają zgłaszać błędy, to znak, że obwód wymaga sprawdzenia. W domowych instalacjach dobrze trzymać się prostej zasady: oświetlenie lubi mniejsze straty, a obwody gniazd i urządzeń mogą tolerować nieco więcej, ale bez wchodzenia w strefę marnowania energii.
Warto też odróżnić dwa pojęcia. Jedno to lokalna utrata napięcia w przewodach, drugie to ogólny poziom napięcia w sieci. To nie jest to samo, a od diagnozy zależy całe dalsze działanie. Do tego wrócę za chwilę, bo w praktyce te przypadki często się mylą.
Co najbardziej powoduje straty napięcia w obwodzie
Największy wpływ mają rzeczy proste, choć często pomijane: długość przewodu, jego przekrój i obciążenie. Im dłuższa trasa i im większy prąd, tym większa utrata napięcia. Cieńsza żyła działa gorzej niż grubsza, a aluminium daje większy opór niż miedź, więc przy podobnym obciążeniu wymaga bardziej ostrożnego doboru.
| Czynnik | Co robi z napięciem | Co zwykle pomaga |
|---|---|---|
| Dłuższy przewód | Zwiększa opór całej pętli i podnosi straty | Skrócić trasę lub zwiększyć przekrój |
| Większy prąd | Potęguje spadek, bo obciążenie rośnie razem ze stratami | Rozdzielić obciążenie na kilka obwodów |
| Cieńsza żyła | Ma większą rezystancję, więc szybciej traci napięcie | Dobrać większy przekrój przewodu |
| Słabe zaciski i łączenia | Dorzucają lokalny opór i grzanie | Dokręcić, oczyścić lub wymienić osprzęt |
| Wysoka temperatura | Zwiększa rezystancję żył | Zostawić zapas przy doborze kabla |
W obwodach prądu przemiennego dochodzi jeszcze kwestia współczynnika mocy. Przy silnikach, pompach czy większych zasilaczach elektronika nie pracuje wyłącznie „rezystancyjnie”, więc sama długość przewodu nie wyjaśnia wszystkiego. Dlatego przy bardziej wymagających instalacjach nie wystarczy rzucić okiem na ampery z tabliczki znamionowej. Trzeba jeszcze spojrzeć na charakter obciążenia i warunki pracy.
To prowadzi do najważniejszego praktycznego pytania: jak to policzyć, zanim problem pojawi się w realnej instalacji.
Jak policzyć go w praktyce

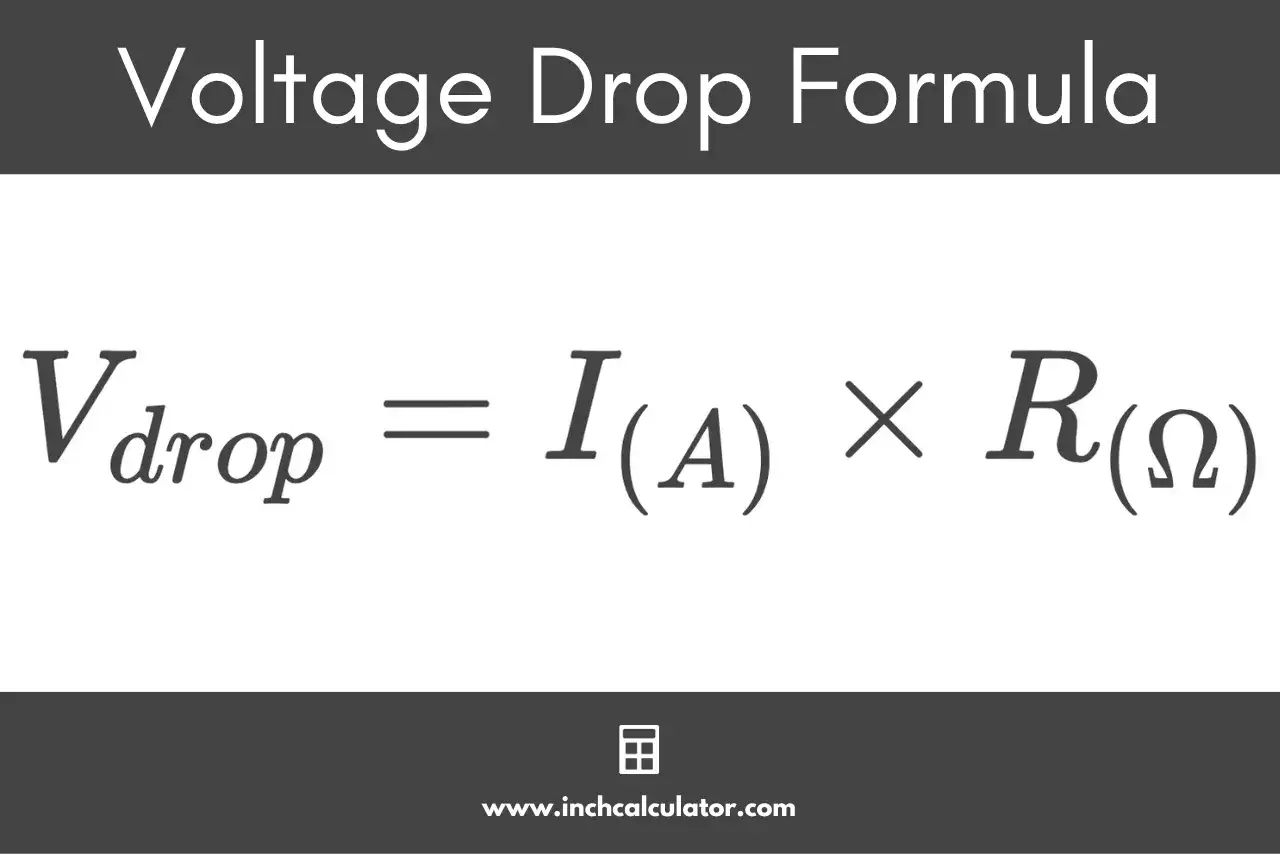

Do szybkiej oceny wystarczy prosty model oparty na oporze przewodu. W instalacjach niskiego napięcia najczęściej korzysta się z przybliżeń, które dobrze pokazują skalę problemu. Dla obwodu jednofazowego albo prądu stałego można przyjąć wzór:
| Układ | Uproszczony wzór | Co oznaczają symbole |
|---|---|---|
| DC lub jednofazowy | ΔU ≈ 2 × L × I × ρ / S | L - długość trasy w jedną stronę, I - prąd, ρ - rezystywność, S - przekrój przewodu |
| Trójfazowy | ΔU ≈ √3 × L × I × ρ / S | W praktyce to dobry szacunek dla wielu obwodów zasilających i odbiorczych |
Dla miedzi można przyjąć w zaokrągleniu ρ ≈ 0,0175 Ω·mm²/m, a dla aluminium będzie wyraźnie wyższa. To ważne, bo przy tej samej długości i tym samym prądzie aluminiowy przewód traci więcej napięcia niż miedziany. W dodatku rezystancja rośnie wraz z temperaturą, więc wynik z „laboratoryjnego” wzoru zawsze traktuję jako punkt wyjścia, a nie absolutną prawdę.
| Przykład | Założenia | Przybliżony wynik | Wniosek |
|---|---|---|---|
| Obwód gniazd | 230 V, 16 A, miedź 2,5 mm², 20 m | ok. 4,5 V, czyli blisko 2% | Zwykle akceptowalne w typowej instalacji domowej |
| Ten sam obwód przy większym obciążeniu | 230 V, 32 A, miedź 2,5 mm², 30 m | ok. 13,4 V, czyli ponad 5% | Tu przewód jest już za słaby albo trasa za długa |
| Falownik trójfazowy | 400 V, ok. 14,5 A, miedź 6 mm², 30 m | ok. 2,2 V, czyli poniżej 1% | Rozsądny poziom strat na dłuższym odcinku AC |
W praktyce projektowej staram się trzymać mniej więcej dwóch granic: około 3% dla oświetlenia i około 5% dla pozostałych obwodów. To nie jest sztuka dla sztuki. W instalacji chodzi o to, żeby urządzenia dostawały stabilne warunki pracy, a przewody nie zamieniały energii w niepotrzebne ciepło. Jeśli wynik z obliczeń wyraźnie przekracza te poziomy, trzeba zmienić założenia, a nie liczyć na cud po montażu.
Jak ograniczyć straty bez kosztownej przebudowy
Nie zawsze trzeba od razu kuć ściany i wymieniać cały obwód. Często najwięcej daje kilka prostych ruchów. Najpierw skracam trasę tam, gdzie to możliwe, potem sprawdzam przekrój przewodu, a dopiero na końcu myślę o bardziej inwazyjnych zmianach.
- Zwiększ przekrój przewodu tam, gdzie prąd jest wysoki albo trasa wyjątkowo długa.
- Rozdziel duże obciążenia na osobne obwody zamiast dokładać wszystko do jednej linii.
- Sprawdź zaciski, puszki i rozdzielnicę, bo słabe połączenie potrafi zepsuć dobry projekt.
- Nie używaj przypadkowych, długich przedłużaczy do urządzeń o dużym poborze mocy.
- Przy urządzeniach rozruchowych zostaw zapas, bo chwilowy prąd startowy bywa wyższy niż prąd pracy.
- W instalacji fotowoltaicznej pilnuj długości zarówno po stronie DC, jak i AC, bo każdy dodatkowy metr przekłada się na straty i gorszą pracę układu.
Ja szczególnie zwracam uwagę na łączenia. Nowy kabel o dobrym przekroju nie pomoże, jeśli po drodze są luźne zaciski albo utlenione styki. Taki punkt robi lokalny „korek” dla prądu, grzeje się i potrafi wywołać objawy podobne do zbyt małego przekroju. W praktyce to właśnie tu najłatwiej popełnić kosztowny błąd, bo problem nie wygląda groźnie, dopóki instalacja nie wejdzie pod większe obciążenie.

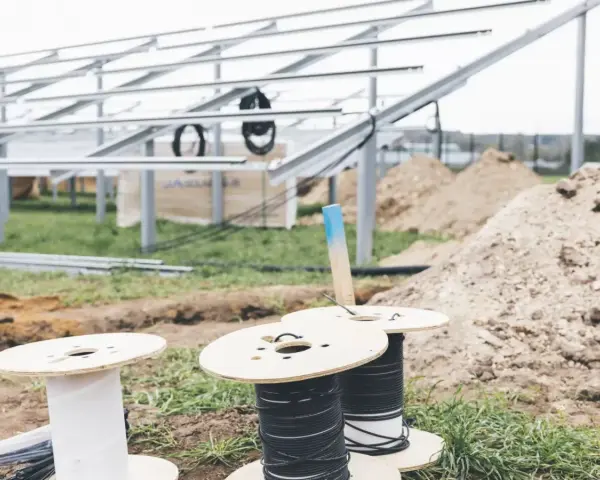

W fotowoltaice sprawa jest podobna, tylko skutki są bardziej odczuwalne w pracy falownika i uzysku energii. Dobrze dobrany przewód, sensowna lokalizacja urządzeń i krótka trasa kablowa potrafią dać realną różnicę bez zmiany całej koncepcji instalacji.
Jak odróżnić problem instalacji od problemu sieci
To bardzo ważne rozróżnienie. Jeśli napięcie siada tylko na jednym obwodzie, na przykład przy kuchni, warsztacie albo ładowarce, najczęściej winna jest lokalna instalacja: kabel, połączenia albo za duże obciążenie na zbyt długim odcinku. Jeśli natomiast podobny efekt pojawia się w kilku miejscach jednocześnie, trzeba patrzeć szerzej.
W publicznej sieci 230 V zwykle przyjmuje się zakres około 207-253 V, czyli odchylenie ±10% od wartości znamionowej. Gdy na kilku gniazdach pod obciążeniem stale schodzisz poniżej dolnej granicy, to nie wygląda już na zwykły problem jednego obwodu. Wtedy warto sprawdzić zasilanie od strony operatora i wykonać pomiar w różnych porach dnia.
- Jeśli napięcie spada tylko przy dużym poborze i tylko na jednym obwodzie, szukam przyczyny w instalacji wewnętrznej.
- Jeśli problem widać na całym piętrze lub w całym budynku, patrzę na główną linię zasilającą i rozdział faz.
- Jeśli zjawisko występuje też u sąsiadów, rośnie szansa na problem po stronie sieci.
- Jeśli falownik PV wyłącza się w słoneczne dni, przyczyną bywa nie tylko własna instalacja, ale też zbyt wysokie napięcie w sieci; Urząd Regulacji Energetyki zwraca uwagę, że przy mikroinstalacjach właśnie taki mechanizm potrafi zakłócać pracę inwertera.
Ten podział oszczędza czas i pieniądze. Nie ma sensu wymieniać przewodów „na zapas”, jeśli źródło problemu siedzi poza domem. Z drugiej strony nie warto też zrzucać winy na sieć, kiedy winny jest po prostu za długi i za słaby obwód wewnętrzny. Dobra diagnoza zawsze zaczyna się od pomiaru pod realnym obciążeniem, a nie od samego odczytu bez pracy urządzeń.
Błędy, które najczęściej robią różnicę
W praktyce widzę kilka powtarzalnych pomyłek. Każda z nich osobno może wyglądać niegroźnie, ale razem tworzą instalację, która działa „jako tako” tylko do pierwszego większego obciążenia.
- Dobór przewodu wyłącznie pod prąd znamionowy, bez sprawdzenia długości trasy.
- Zakładanie, że większy bezpiecznik rozwiąże problem. Nie rozwiąże, jeśli ograniczeniem jest sam przewód.
- Łączenie zbyt wielu odbiorników na jednym obwodzie, bo „na papierze się mieści”.
- Ignorowanie stanu zacisków i puszek rozgałęźnych.
- Używanie długich, cienkich przedłużaczy do urządzeń grzejnych, pomp lub elektronarzędzi.
- Pominięcie wpływu temperatury i pracy ciągłej, które podnoszą straty bardziej, niż sugeruje prosty szkic projektu.
Najbardziej zdradliwe jest traktowanie problemu jako czysto teoretycznego. W instalacji elektrycznej teoria szybko przekłada się na realne objawy: cieplejsze przewody, wyższe rachunki, gorszą pracę urządzeń i większe ryzyko awarii połączeń. Z tego powodu przy modernizacji wolę sprawdzić obwód dwa razy niż później szukać przyczyny w ścianie.
Co sprawdzić przed modernizacją przewodów i przy instalacji PV
Jeśli planujesz zmianę instalacji albo budujesz obwód pod fotowoltaikę, pompę ciepła czy ładowarkę samochodu, zacznij od krótkiej listy kontrolnej. To zwykle daje lepszy efekt niż samo „dorzucenie grubszego kabla”.
- Sprawdź długość trasy od źródła do odbiornika i nie licz jej „na oko”.
- Oceń rzeczywisty prąd pracy, a nie tylko moc z tabliczki znamionowej.
- Dobierz przekrój z zapasem, zwłaszcza przy miedzi układanej w warunkach gorszego chłodzenia.
- Przemyśl podział obciążeń na fazy i osobne obwody.
- Skontroluj zaciski, rozdzielnicę i punkty połączeń po montażu.
- W PV trzymaj krótkie odcinki DC tam, gdzie to możliwe, i nie lekceważ trasy po stronie AC między falownikiem a punktem przyłączenia.
Jeśli miałbym wskazać jedną zasadę, która robi największą różnicę, powiedziałbym tak: najpierw projektuj pod realny prąd i realną długość, dopiero potem dobieraj osprzęt. W domu, w warsztacie i przy fotowoltaice działa to tak samo. Dobrze policzona instalacja mniej się grzeje, stabilniej pracuje i po prostu mniej kosztuje w eksploatacji.
