Uziom to element instalacji elektrycznej, który bezpiecznie odprowadza prąd do ziemi i pomaga chronić ludzi, urządzenia oraz sam budynek. W praktyce decyduje nie tylko o ochronie przeciwporażeniowej, ale też o skuteczności zabezpieczeń przepięciowych i o tym, czy instalacja fotowoltaiczna pracuje stabilnie. W tym tekście pokazuję, jakie są najczęstsze rozwiązania, jak je dobrać do domu lub PV, ile to zwykle kosztuje i na co uważać przy odbiorze.
Najważniejsze informacje o uziemieniu w domu i przy fotowoltaice
- Najlepiej działa układ zaprojektowany do konkretnego obiektu, a nie przypadkowo dobrany element „na wszelki wypadek”.
- W nowym budynku najczęściej opłaca się zaplanować rozwiązanie fundamentowe, a w gotowym domu częściej wybiera się układ otokowy lub wspomagany elektrodami pionowymi.
- W instalacji PV liczą się także połączenia wyrównawcze ram, przewody ochronne i ograniczniki przepięć.
- Warto patrzeć nie tylko na wynik pomiaru, ale też na ciągłość połączeń, odporność na korozję i jakość dokumentacji.
- Najwięcej kosztują poprawki wykonane za późno, kiedy roboty ziemne, izolacje i wykończenie są już zakończone.
Co robi instalacja uziemiająca i dlaczego nie jest tylko dodatkiem
Najprościej mówiąc, taka instalacja ma stworzyć dla prądu kontrolowaną drogę odpływu. Gdy dojdzie do uszkodzenia izolacji, przepięcia albo zakłócenia od wyładowania atmosferycznego, energia nie powinna szukać przypadkowej drogi przez obudowę urządzenia, metalowy dach czy ciało człowieka. To właśnie dlatego dobrze wykonany układ uziemiający jest elementem bezpieczeństwa, a nie ozdobą na projekcie.
W praktyce patrzę na to szerzej niż tylko na sam opór względem ziemi. Równie ważne są połączenia wyrównawcze, czyli połączenie metalowych części obiektu tak, aby miały możliwie ten sam potencjał. Dzięki temu zmniejsza się ryzyko niebezpiecznego napięcia dotykowego. Do tego dochodzi współpraca z zabezpieczeniami, takimi jak wyłącznik różnicowoprądowy, który odłącza obwód przy upływie prądu, ale nie zastępuje całego układu ochronnego. To dobry punkt wyjścia do wyboru konkretnego rozwiązania, bo rodzaj układu ma znaczenie większe, niż wielu inwestorów zakłada.
Najczęściej stosowane rozwiązania i gdzie mają sens
Najczęściej spotykam cztery warianty: fundamentowy, otokowy, pionowy i mieszany. Każdy ma sens w innym momencie budowy i przy innym typie gruntu, więc nie ma jednego „najlepszego” rozwiązania dla wszystkich. Zamiast szukać magicznego wzorca, lepiej dobrać układ do realnych warunków na działce i do tego, co ma chronić.
| Rodzaj układu | Gdzie się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowe budynki, szczególnie na etapie zbrojenia i wylewania fundamentów | Bardzo dobry stosunek trwałości do kosztu, mało inwazyjny, dobrze współpracuje z ochroną odgromową | Trudny do wykonania po zakończeniu budowy |
| Otokowy | Domy istniejące, modernizacje, obiekty z dostępem do terenu wokół budynku | Dobry kompromis przy modernizacji, można go dołożyć później | Wymaga robót ziemnych i ostrożności przy istniejących izolacjach oraz nawierzchniach |
| Pionowy | Miejsca o ograniczonej przestrzeni, potrzeba wzmocnienia układu, grunt trudny lub niejednorodny | Da się go rozbudowywać, nie wymaga prowadzenia długiego wykopu wokół budynku | Jedna elektroda rzadko wystarcza jako jedyne rozwiązanie |
| Mieszany | Obiekty bardziej wymagające, budynki z fotowoltaiką, większe domy i hale | Łączy zalety kilku rozwiązań, daje większą elastyczność projektową | Najczęściej wymaga lepszego projektu i wyższego budżetu |
Jeśli miałbym wskazać praktyczną zasadę, to brzmi ona tak: im wcześniej zaplanujesz układ, tym taniej i pewniej go wykonasz. Fundamentowy wychodzi najlepiej wtedy, gdy przewidziano go jeszcze przed betonowaniem, a otokowy i pionowy zaczynają dominować wtedy, gdy budynek już stoi. Sam wybór typu to jednak dopiero połowa decyzji, bo równie ważne jest to, gdzie i w jakim obiekcie ten układ ma pracować.
Jak dobrać układ do domu, działki i fotowoltaiki
Ja zawsze zaczynam od trzech pytań: jaki jest grunt, na jakim etapie jest inwestycja i czy obiekt ma pracować z fotowoltaiką albo ochroną odgromową. Suchy, piaszczysty grunt zachowuje się inaczej niż wilgotna glina, a gotowy ogród stawia zupełnie inne wymagania niż plac budowy. Jeśli do tego dochodzi PV, sprawa robi się jeszcze bardziej wrażliwa na jakość połączeń i prowadzenie przewodów.
- Nowy dom - najczęściej opłaca się zaplanować rozwiązanie fundamentowe, bo przy okazji robót żelbetowych koszt dołożenia elementu ochronnego jest zwykle najniższy.
- Gotowy budynek - częściej wybiera się układ otokowy albo wzmocnienie elektrodami pionowymi, bo nie trzeba ingerować w sam fundament.

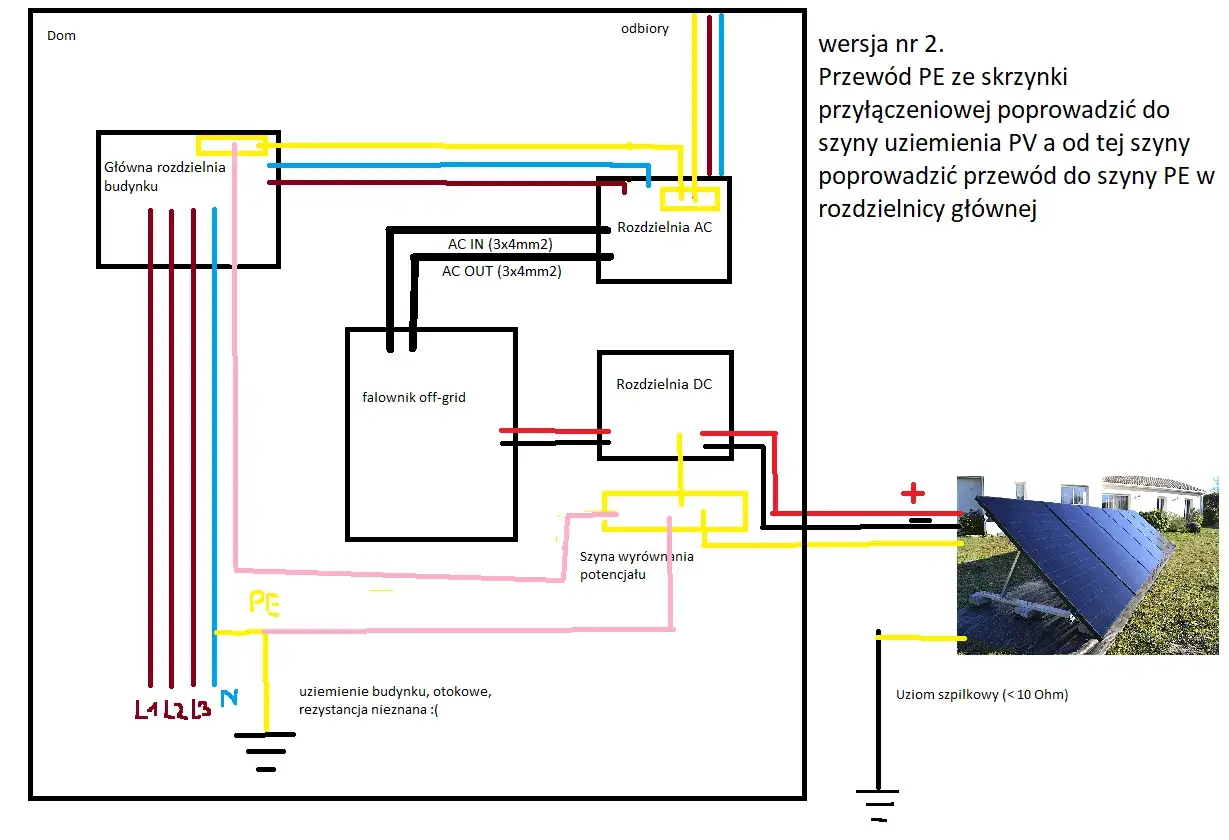

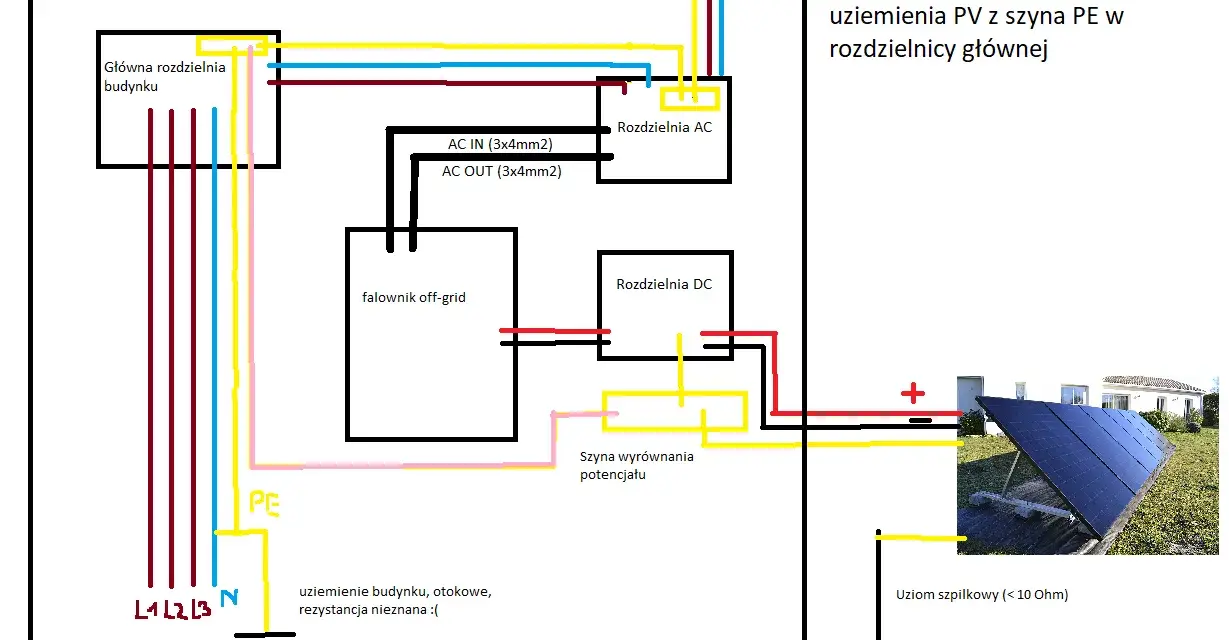

- Instalacja fotowoltaiczna - trzeba uwzględnić połączenia wyrównawcze ram, przewody ochronne, trasę kabli i ograniczniki przepięć, a nie tylko sam punkt odniesienia do ziemi.
- Obiekt z metalowymi elementami - rynny, konstrukcje wsporcze, balustrady czy dachy blaszane powinny być włączone do całości zgodnie z projektem.
Ile kosztuje wykonanie i od czego zależy cena
Na cennikach branżowych KB.pl ułożenie bednarki uziemiającej w 2026 r. kosztuje średnio 59,94 zł/mb brutto, a widełki wynoszą 50,13-74,84 zł/mb brutto. To oznacza, że prosty odcinek 20 m to około 1 200 zł brutto za samo ułożenie, bez bardziej złożonych prac towarzyszących. W praktyce rachunek rośnie wraz z wykopem, trudnym gruntem, odtworzeniem nawierzchni, połączeniami, dokumentacją i pomiarem.
- Bednarka ocynkowana w sprzedaży detalicznej potrafi kosztować około 200-225 zł za krąg, zależnie od wymiaru.
- Stal nierdzewna jest wyraźnie droższa, bo w przytoczonych danych widać poziom od około 1 342 zł do 1 759 zł za podobny zakres materiału.
- Największy wpływ na cenę mają roboty ziemne, dostęp do działki i to, czy wszystko da się zrobić przed wykończeniem terenu.
- Przy modernizacji starszego domu koszt bywa wyższy niż przy nowej budowie, nawet jeśli sam metraż jest podobny.
To dlatego tak często powtarzam inwestorom, że oszczędność na etapie projektu bywa pozorna. Kilkaset złotych mniej na początku potrafi zamienić się w znacznie wyższy koszt, kiedy trzeba rozkuwać, kopać albo poprawiać izolację. Po pieniądzach przychodzi najważniejsza praktyka: poprawne wykonanie i pomiar.
Jak przebiega wykonanie i pomiar
- Najpierw ustala się funkcję układu: ochrona przeciwporażeniowa, odgromowa, funkcjonalna albo mieszana.
- Następnie dobiera się materiał i trasę, tak aby ograniczyć korozję, przerwy w ciągłości i niepotrzebne załamania przewodów.
- Elementy montuje się w gruncie, fundamencie albo wokół budynku, najlepiej zanim teren zostanie zamknięty nawierzchnią lub ociepleniem.
- Potem wykonuje się połączenia z główną szyną uziemiającą, czyli punktem zbiorczym dla przewodów ochronnych i wyrównawczych.
- Na końcu robi się pomiar rezystancji, kontrolę ciągłości i protokół z wynikami.
Nie polowałbym na jedną „idealną” wartość w omach bez kontekstu projektu. Znaczenie ma rodzaj obiektu, system sieci, funkcja całego układu i to, czy mówimy o zwykłej ochronie przeciwporażeniowej, czy także o odgromowej. Jak przypomina UDT przy instalacjach PV, po zmianach w instalacji i po stwierdzeniu pogorszenia stanu ochrony nie wolno odkładać kontroli na później. To dobry odruch także w budynku mieszkalnym: jeśli coś zostało przerobione, pomiar powinien potwierdzić, że całość nadal działa tak, jak zakładał projekt.
Najczęstsze błędy, które psują skuteczność całego układu
Tu najczęściej nie psuje się sam materiał, tylko sposób wykonania. Widziałem już układy, które na papierze wyglądały dobrze, ale po kilku latach nie dawały takiej ochrony, jakiej oczekiwał inwestor. Problem zwykle zaczyna się od drobiazgów.
- Dokładanie jednej elektrody „na szybko” zamiast przemyślanego układu dopasowanego do gruntu i obiektu.
- Łączenie elementów bez kontroli korozji, bez odpowiednich złącz albo z przypadkowymi zaciskami, które z czasem tracą pewność kontaktu.
- Pomijanie metalowych części budynku, takich jak konstrukcja PV, dach, rynny czy balustrady, które powinny zostać włączone do połączeń wyrównawczych, jeśli projekt tego wymaga.
- Brak pomiaru po zakończeniu robót albo odkładanie go do czasu, gdy wszystko jest już zasypane i zamknięte.
- Traktowanie uziemienia jako dodatku do „prawdziwej” instalacji, choć w rzeczywistości to jeden z fundamentów bezpieczeństwa.
Najdroższy błąd robi się zwykle wtedy, gdy ktoś oszczędza na etapie fundamentów lub robót ziemnych, a potem płaci za poprawki kilka razy więcej. Dlatego przy odbiorze zawsze patrzę nie tylko na wynik, ale też na jakość wykonania i dokumentację. Na końcu zostają jeszcze szczegóły, które odróżniają poprawną robotę od pracy zrobionej byle jak.
Na odbiorze sprawdzam jeszcze kilka rzeczy, które ratują budżet i bezpieczeństwo
Jeśli mam ocenić układ uczciwie, nie wystarcza mi jeden protokół z pomiaru. Chcę widzieć, czy instalacja została wykonana tak, żeby dało się ją później serwisować, rozbudować i bezpiecznie użytkować. To właśnie te detale decydują, czy całość będzie działać latami, czy zacznie sprawiać kłopoty przy pierwszej modernizacji.
- Jest protokół z pomiarów z datą, zakresem i podpisem osoby, która miała odpowiednie kwalifikacje.
- Wiadomo, gdzie znajduje się główna szyna uziemiająca i czy da się do niej dostać bez demolowania wykończenia.
- Połączenia wyrównawcze mają sensowny przebieg i nie zostały pozostawione „na później”.
- W instalacji PV przewody ochronne i wyrównawcze prowadzi się logicznie, a ograniczniki przepięć są dobrane do układu.
- Dokumentacja powykonawcza zawiera zdjęcia z etapu, kiedy elementy były jeszcze widoczne, a nie tylko końcowy efekt.
Jeżeli projekt jest na etapie fundamentów, najlepiej zaplanować wszystko razem z instalacją elektryczną, ochroną odgromową i ewentualną fotowoltaiką. To zwykle daje najniższy koszt, najmniej poprawek i najbardziej przewidywalny efekt.
