Mufa kablowa żywiczna sprawdza się wtedy, gdy połączenie ma pracować w wilgoci, w ziemi albo w miejscu narażonym na uszkodzenia mechaniczne. W praktyce chodzi o trwałe zabezpieczenie przewodów, które ma wytrzymać więcej niż zwykła puszka czy szybkie złącze montażowe. Poniżej wyjaśniam, jak działa taki zestaw, jak dobrać go do kabla, jak wygląda montaż i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze informacje o wyborze i montażu
- Zalewane żywicą złącze daje bardzo wysoką szczelność i dobrze znosi warunki zewnętrzne.
- Najczęściej stosuje się je w sieciach niskiego napięcia, przy kablach układanych w ziemi, na zewnątrz i w miejscach wilgotnych.
- Dobór opiera się na trzech rzeczach: przekroju żył, liczbie żył i rodzaju połączenia, czyli przelotowym albo rozgałęźnym.
- Montaż jest prosty, ale wymaga czystych kabli, poprawnego mieszania żywicy i cierpliwości podczas utwardzania.
- To rozwiązanie ma sens tam, gdzie połączenie ma być trwałe i raczej nie będzie później rozbierane.
Co to jest i kiedy ma sens

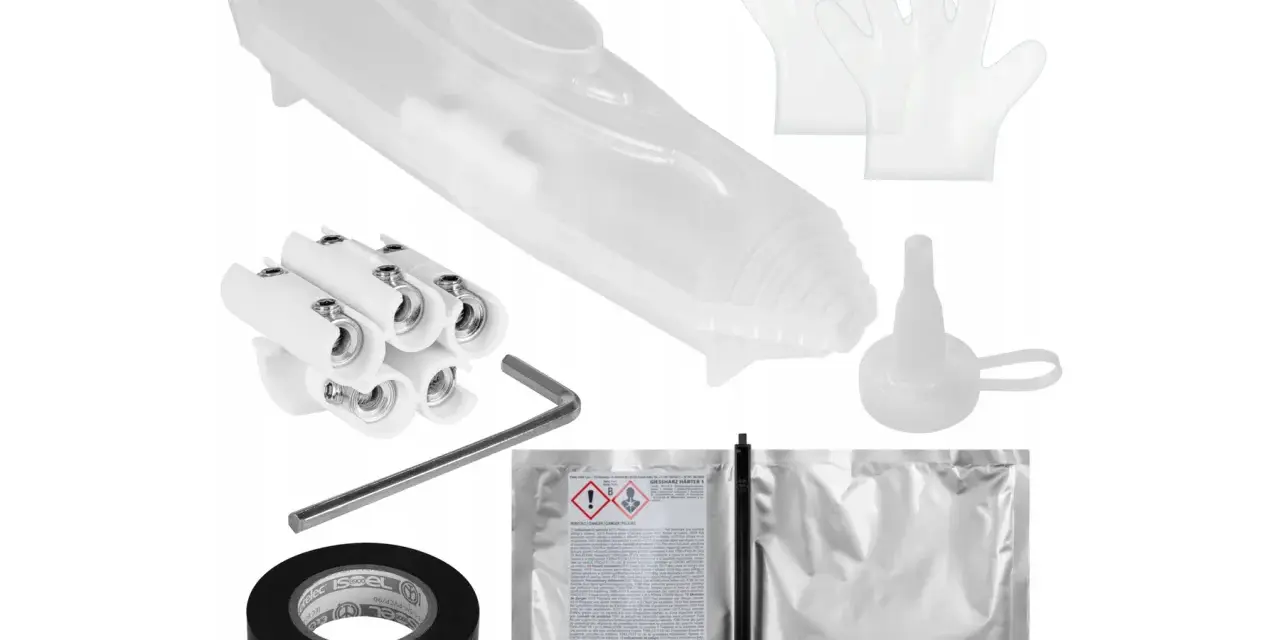

Żywiczna mufa to obudowa, którą po połączeniu przewodów wypełnia się dwuskładnikową żywicą. Po utwardzeniu powstaje szczelna, twarda osłona chroniąca złącze przed wodą, pyłem, błotem i mikrourazami mechanicznymi. Właśnie dlatego takie rozwiązanie wybiera się tam, gdzie instalacja ma pracować długo i bezobsługowo.
Najczęściej mówimy tu o osprzęcie do sieci niskiego napięcia, czyli typowych instalacji zasilających w budynkach, ogrodach, obiektach technicznych i wielu odcinkach zasilania zewnętrznego. HellermannTyton opisuje takie zestawy jako rozwiązania przeznaczone do połączeń przelotowych i rozgałęźnych w nN, a to dobrze pokazuje ich praktyczny zakres zastosowań. Ja traktuję je jako osprzęt do zadań, w których liczy się przede wszystkim trwałość, a nie możliwość częstego otwierania połączenia.
Warto też od razu ustawić oczekiwania: to nie jest uniwersalne złącze do wszystkiego. Jeśli połączenie ma być serwisowane, zmieniane albo rozbierane, lepszy może być inny typ osprzętu. Gdy jednak kabel idzie w ziemi, na zewnątrz albo w strefie wilgotnej, zalewana żywicą osłona ma bardzo mocny sens użytkowy. Z tego powodu dobór jest ważniejszy niż sama marka produktu, a przechodząc dalej, warto najpierw sprawdzić parametry kabla.
Jak dobrać właściwy zestaw do kabla
Najpierw patrzę na kabel, dopiero potem na samą mufę. To banalne, ale właśnie tu najczęściej popełnia się kosztowny błąd: zestaw bywa kupiony „na oko”, a potem okazuje się, że nie pasuje do liczby żył, przekroju albo sposobu prowadzenia przewodu. W praktyce trzeba sprawdzić kilka parametrów jednocześnie.
| Co sprawdzić | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Przekrój żył | Na przykład zakres 1,5-10 mm², 2,5-16 mm² albo 2,5-25 mm² | Zbyt mała obudowa lub złączka osłabi połączenie i utrudni zalanie żywicą |
| Liczba żył | Najczęściej 3, 4 lub 5 żył, czasem układ z przewodem ochronnym PE | Mufa musi mieć miejsce na wszystkie żyły i odpowiedni układ złączek |
| Rodzaj połączenia | Przelotowe albo rozgałęźne | Inny jest układ kabla przy naprawie przerwanego odcinka, a inny przy odgałęzieniu zasilania |
| Warunki pracy | Ziemia, wilgoć, kanał techniczny, zewnętrzna rozdzielnia, strefa narażona na zalanie | Od tego zależy wymagana szczelność i odporność mechaniczna |
| Napięcie znamionowe | Typowo 0,6/1 kV w instalacjach niskiego napięcia | Napięcie musi być zgodne z zakresem producenta, inaczej połączenie nie będzie bezpieczne |
Jeśli kabel ma nietypową budowę, na przykład grubszą izolację, ekran albo większą liczbę żył, nie zakładam, że „jakoś się zmieści”. Sprawdzam kartę produktu i miejsce na złącza, bo żywica nie naprawi złego dopasowania mechanicznego. W praktyce najlepiej działa podejście: kabel, warunki, a dopiero potem konkretna obudowa. To właśnie ten porządek pozwala uniknąć rozczarowania na etapie montażu.

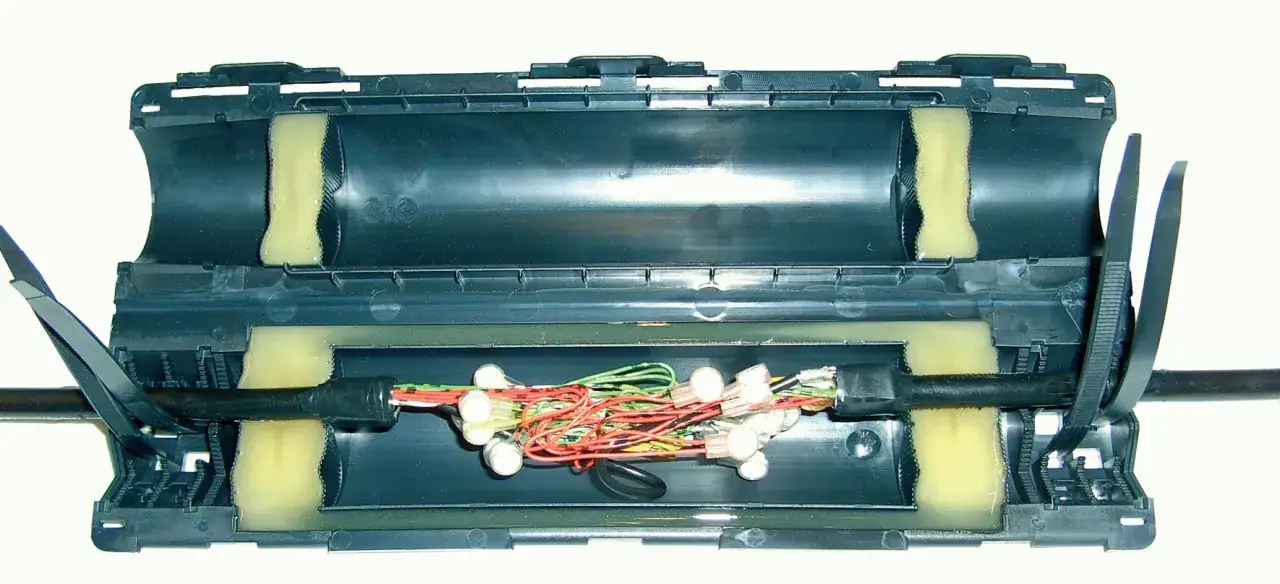

Jak wygląda montaż krok po kroku
Sam montaż nie jest skomplikowany, ale wymaga porządku i trzymania się instrukcji. Z mojego punktu widzenia największym błędem jest pośpiech: nie w samym łączeniu żył, tylko w przygotowaniu kabli i zamykaniu zestawu. W praktyce dobrze zrobione połączenie zaczyna się jeszcze przed otwarciem opakowania.
- Odetnij uszkodzony fragment kabla i przygotuj końce do połączenia zgodnie z instrukcją producenta.
- Oczyść i osusz przewody, bo brud albo wilgoć obniżają jakość wiązania i szczelność całego zestawu.
- Załóż obudowę mufy i upewnij się, że kabel jest prawidłowo ułożony w formie.
- Połącz żyły odpowiednimi złączkami dobranymi do przekroju i typu przewodu.
- Wymieszaj składniki żywicy w proporcji podanej przez producenta i wlej je do obudowy.
- Odczekaj pełne utwardzenie, zanim obciążysz połączenie, zasypiesz je albo zamkniesz na stałe w trudno dostępnym miejscu.
Onninen podaje, że standardowe mieszanki utwardzają się zwykle w 2-4 godziny, a w chłodniejszych warunkach nawet do 8 godzin. To ważne, bo z zewnątrz połączenie może wyglądać na gotowe dużo wcześniej, niż faktycznie osiągnie pełną wytrzymałość. Właśnie dlatego nie skracam tego etapu na siłę, zwłaszcza gdy mufa ma trafić w ziemię albo w miejsce, do którego później nie będzie dobrego dostępu.
Jeśli chcesz, żeby połączenie pracowało bezproblemowo przez lata, największą różnicę robi nie sam produkt, tylko dokładność na tych kilku krokach. Gdy to już jest jasne, naturalnie pojawia się pytanie: czy żywica naprawdę zawsze jest lepsza od innych rozwiązań.
Żywica, termokurcz i żel
To porównanie ma sens, bo na rynku istnieją trzy popularne drogi: połączenie zalewane żywicą, osprzęt termokurczliwy i wersje żelowe. Każde z tych rozwiązań ma inne mocne strony, a wybór nie powinien zależeć wyłącznie od ceny. Ja patrzę przede wszystkim na warunki pracy i na to, czy połączenie ma być później dostępne serwisowo.
| Cecha | Połączenie zalewane żywicą | Rozwiązanie termokurczliwe | Rozwiązanie żelowe |
|---|---|---|---|
| Odporność na wilgoć | Bardzo wysoka, także w trudnych warunkach zewnętrznych | Wysoka, ale mocno zależy od jakości montażu | Wysoka, dobra do miejsc wilgotnych i serwisowych |
| Możliwość ponownego otwarcia | Praktycznie brak | Brak | Często tak, co ułatwia modyfikacje |
| Wygoda w montażu | Prosta, ale wymaga cierpliwości przy utwardzaniu | Bardzo prosta, jeśli masz odpowiednie źródło ciepła | Prosta i szybka |
| Najlepsze zastosowanie | Trwałe połączenia w ziemi, na zewnątrz i w strefach o dużej wilgotności | Instalacje bardziej klasyczne, gdzie liczy się szybki montaż | Instalacje, które mogą wymagać późniejszych zmian |
| Koszt | Zwykle wyższy | Zwykle niższy | Środek stawki |
W praktyce wybór jest prosty: jeśli połączenie ma zostać schowane w ziemi i działać bez ingerencji, stawiam na żywicę. Jeśli instalacja ma być łatwiejsza do rozbudowy albo przeglądu, żel bywa rozsądniejszy. Termokurcz ma sens tam, gdzie warunki są mniej agresywne, a priorytetem jest prostota i budżet. To nie jest walka „lepsze-gorsze”, tylko dobór do konkretnego scenariusza.
Najczęstsze błędy, które skracają trwałość połączenia
Najczęściej problem nie leży w samej mufie, tylko w pośpiechu i złym przygotowaniu kabla. Widziałem to wielokrotnie: dobry zestaw, poprawne założenia, a potem awaria po kilku tygodniach, bo ktoś pominął jeden pozornie drobny etap. W instalacjach elektrycznych właśnie te detale robią różnicę.
- Montaż na wilgotnym kablu - woda i zabrudzenia osłabiają połączenie, a przy zalewaniu żywicą potrafią później wyjść na powierzchnię w najmniej odpowiednim momencie.
- Zły dobór przekroju - jeśli złączka albo obudowa jest za mała, połączenie robi się ciasne i mniej trwałe.
- Niepełne wymieszanie żywicy - wtedy część mieszanki wiąże słabiej, a szczelność nie jest taka, jak powinna.
- Za mało miejsca na ułożenie żył - przewody nie powinny być ściskane ani łamane pod ostrym kątem.
- Zbyt szybkie obciążenie połączenia - kabel zostaje zasypany albo narażony na naprężenia, zanim żywica osiągnie pełną wytrzymałość.
- Brak odciążenia mechanicznego - jeśli kabel pracuje przy każdym ruchu gruntu, samo uszczelnienie nie wystarczy.
Praktyczna zasada jest prosta: im trudniejsze warunki pracy, tym większa dyscyplina montażowa jest potrzebna. To też moment, w którym nie warto oszczędzać na złączkach i na zestawie dobranym dokładnie do kabla. Dobrze wykonana mufa żywiczna odwdzięcza się latami spokoju, ale źle przygotowane połączenie potrafi zawieść niezależnie od ceny produktu. Skoro to już jasne, pozostaje jeszcze kwestia budżetu.
Ile kosztuje i kiedy to się opłaca
W aktualnych ofertach sklepów zestawy do mniejszych przekrojów widzę zwykle w okolicach 80-120 zł, a większe albo rozgałęźne częściej mieszczą się w przedziale 160-230 zł. Cena rośnie wraz z przekrojem kabla, liczbą żył, klasą szczelności i marką osprzętu. To nie są przypadkowe różnice - większa obudowa, więcej materiału i solidniejsze złączki realnie kosztują więcej.
| Rodzaj zestawu | Orientacyjna cena | Kiedy ma sens |
|---|---|---|
| Mały zestaw przelotowy | około 80-120 zł | Naprawa krótszego odcinka kabla o mniejszym przekroju |
| Zestaw średni do większych przekrojów | około 110-160 zł | Typowe połączenia zasilające w instalacjach zewnętrznych i technicznych |
| Zestaw rozgałęźny | około 160-230 zł | Gdy z jednego obwodu trzeba zrobić odgałęzienie lub rozdzielenie zasilania |
Opłacalność oceniam bardzo praktycznie: jeśli awaria w ziemi, przy zasilaniu ogrodu, przy pompie, oświetleniu terenu albo w osprzęcie technicznym może oznaczać kopanie, rozbieranie i przestój, lepiej zapłacić więcej za porządny zestaw. Jeśli połączenie jest suche, łatwo dostępne i ma działać w prostych warunkach, nie zawsze trzeba iść w najdroższą opcję. Najrozsądniej jest dopasować technologię do ryzyka, a nie do samego budżetu. Na końcu i tak liczy się to, czy połączenie będzie szczelne, bezpieczne i niewymagające ciągłych poprawek.
Na czym naprawdę wygrywa połączenie zalewane żywicą
Największą przewagą jest połączenie szczelności, odporności i prostoty. Jeśli wybierzesz właściwy rozmiar, dobrze przygotujesz kabel i dasz żywicy czas na utwardzenie, dostajesz osprzęt, który bardzo dobrze znosi wilgoć oraz trudne warunki środowiskowe. To właśnie dlatego takie rozwiązanie tak dobrze pasuje do kabli prowadzonych w ziemi, na zewnątrz budynków i w instalacjach technicznych, gdzie awaria byłaby po prostu kosztowna.
Ja patrzę na to tak: żywiczna mufa nie jest najbardziej uniwersalna, ale tam, gdzie ma sens, zwykle działa po prostu pewniej niż „tańsze byleco”. Jeśli zależy Ci na trwałym połączeniu i chcesz ograniczyć ryzyko późniejszych problemów, to właśnie taki kierunek najczęściej okazuje się najbezpieczniejszy. Gdy nie jesteś pewien doboru, zacznij od przekroju kabla, liczby żył i warunków pracy - wtedy wybór robi się dużo prostszy.
