Najkrócej mówiąc, to robocza żyła powrotna, której nie wolno mylić z ochronną
- W normalnej pracy zamyka obwód i prowadzi prąd z powrotem do źródła zasilania.
- Najczęściej ma izolację niebieską, ale w starszych instalacjach sam kolor nie wystarcza do identyfikacji.
- W układach TN-C, TN-S i TN-C-S pełni inną rolę niż przewód ochronny i fazowy.
- Poluzowanie lub przerwanie tego toru potrafi wywołać migotanie światła, losowe awarie urządzeń i niebezpieczne skoki napięcia.
- W domach z fotowoltaiką, pompą ciepła i dużą ilością elektroniki poprawne połączenia są szczególnie ważne.
Co robi żyła neutralna w obwodzie
Gdy tłumaczę ten temat, zaczynam od jednego prostego założenia: to nie jest „drugi kabel do pary”, tylko pełnoprawna część obwodu. W obwodzie jednofazowym prąd płynie do odbiornika żyłą fazową, a wraca żyłą neutralną. W uproszczeniu można powiedzieć, że w normalnej pracy przewodzi ona taki sam prąd jak faza, tylko w przeciwnym kierunku względem źródła.
Na poziomie sieci ten tor jest odniesiony do punktu neutralnego transformatora i uziemiony, dlatego często mówi się o nim jak o stabilnym odniesieniu dla instalacji. To jednak nie znaczy, że zawsze „nie ma tam napięcia”. Pod obciążeniem pojawia się spadek napięcia, a przy dłuższych odcinkach i większym prądzie ten efekt staje się wyraźniejszy. W praktyce nigdy nie traktuję go jak przewodu, który można lekceważyć.
W układzie trójfazowym sprawa robi się ciekawsza. Jeśli obciążenia są zrównoważone, prądy częściowo się znoszą i żyła neutralna może być obciążona bardzo mało. Jeśli jednak dom ma wiele urządzeń jednofazowych podpiętych nierówno do faz, prąd w torze powrotnym rośnie. To pierwszy powód, dla którego warto rozumieć jego rolę zamiast polegać na skrótach myślowych. Dalej pokażę, jak go rozpoznać w praktyce.
Jak rozpoznać żyłę neutralną w instalacji

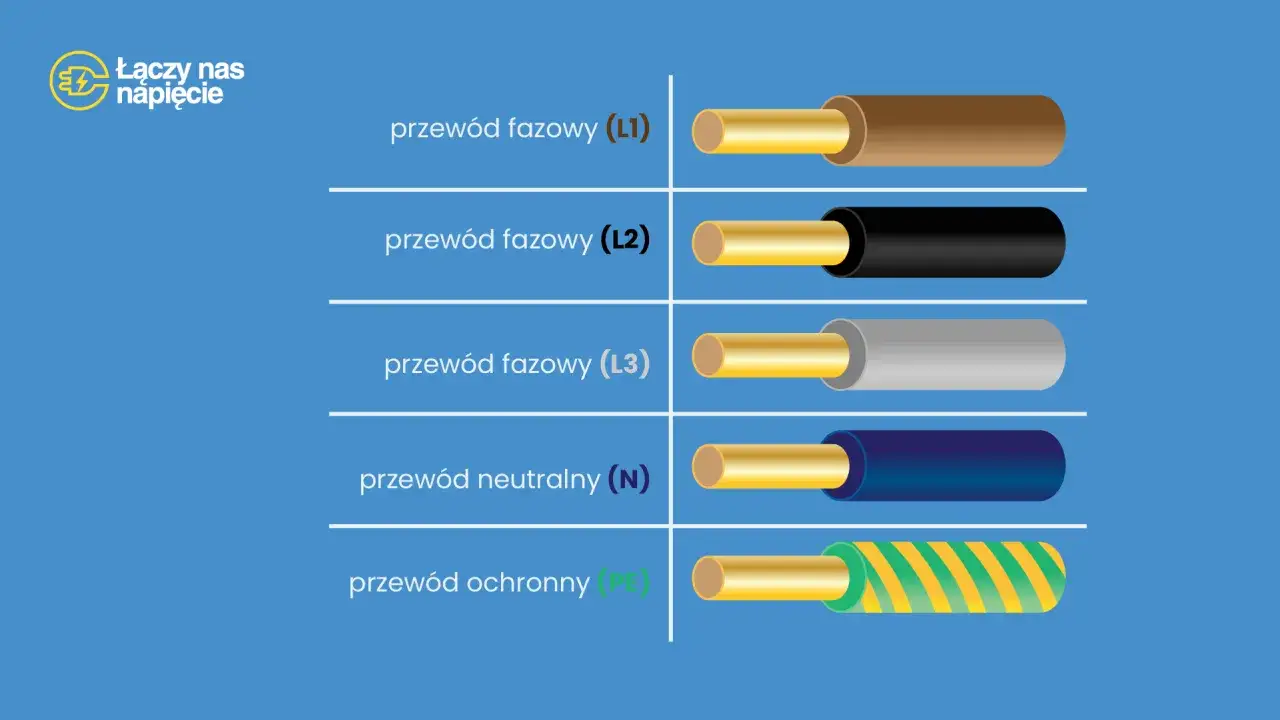

W materiałach edukacyjnych ZPE niebieska izolacja jest przypisana do żyły neutralnej, a żółto-zielona do ochronnej. To dobry punkt wyjścia, ale ja zawsze dodaję jedno zastrzeżenie: kolor pomaga, jednak nie zastępuje schematu ani pomiaru. W starszych instalacjach zdarzają się odstępstwa, prowizorki i naprawy wykonane bez trzymania się obecnych standardów.

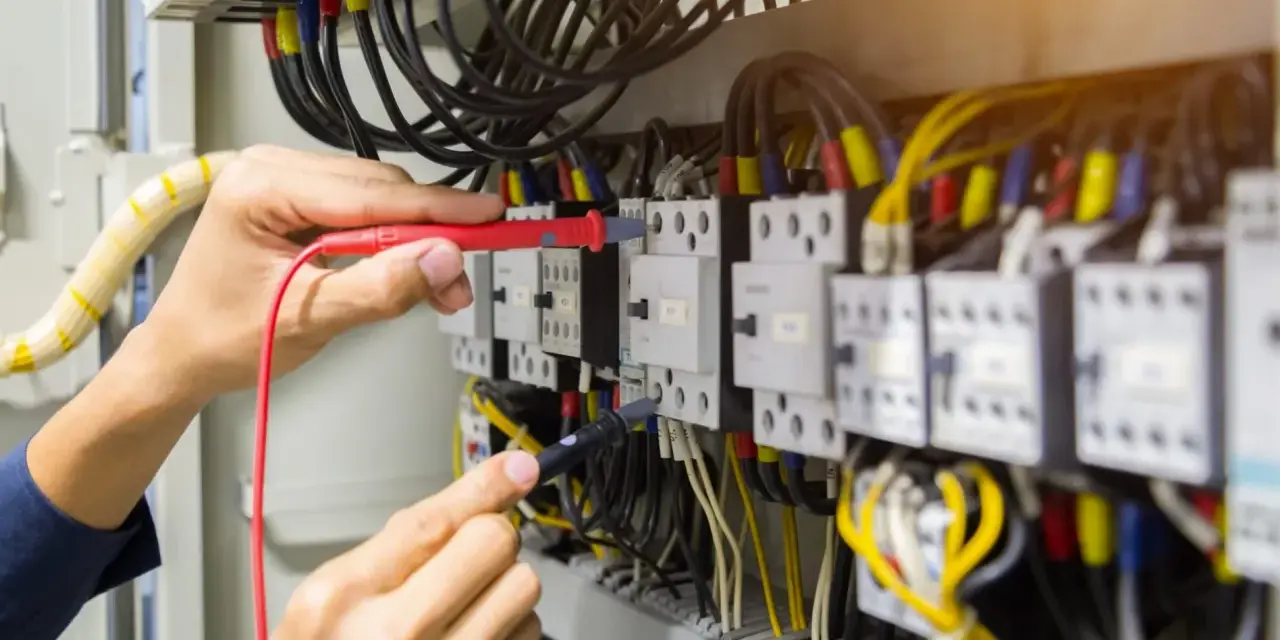

Najczęściej rozpoznasz ją po trzech rzeczach: niebieskiej izolacji, oznaczeniu N na zacisku oraz miejscu podłączenia w gnieździe, puszce lub rozdzielnicy. W nowej instalacji te sygnały zwykle się pokrywają. W starej mogą się rozmijać, dlatego nie stawiam diagnozy wyłącznie na podstawie koloru płaszcza. Ja zawsze wolę zobaczyć schemat albo wykonać pomiar niż zgadywać po wyglądzie przewodu.
To prowadzi do pytania ważniejszego niż sam kolor: czym ta żyła różni się od pozostałych, z którymi najczęściej jest mylona. Właśnie to rozróżnienie najczęściej decyduje o bezpieczeństwie całej instalacji.
Czym różni się od ochronnej, fazowej i przewodu PEN
Najwięcej błędów bierze się z pomieszania funkcji. Dla przejrzystości zestawiam je obok siebie:
| Oznaczenie | Typowy kolor | Rola | Najważniejsza uwaga |
|---|---|---|---|
| N | Niebieski | Tor powrotny prądu roboczego | Nie zakładaj, że jest bez napięcia tylko dlatego, że nie jest fazą. |
| PE | Żółto-zielony | Ochrona przeciwporażeniowa | W normalnej pracy nie powinien przewodzić prądu roboczego. |
| L | Brązowy, czarny lub szary | Doprowadza napięcie do odbiornika | Traktuj go zawsze jak żyłę pod napięciem. |
| PEN | Zależy od instalacji i projektu | Łączy funkcje ochronne i robocze w starszych układach | Jego przerwa jest szczególnie groźna, bo wpływa jednocześnie na ochronę i zasilanie. |
W praktyce najważniejsze jest jedno: neutralny nie jest ochronny. PE ma chronić człowieka i obudowę urządzenia, a N ma zamknąć obwód podczas normalnej pracy. W układzie TN-C te funkcje są połączone w jednym przewodzie PEN, dlatego każda awaria w tym miejscu ma poważniejsze skutki niż w instalacji, w której żyły są rozdzielone. Właśnie dlatego nie warto oceniać instalacji tylko po kolorach. Po tej różnicy naturalnie pojawia się pytanie, co się stanie, gdy tor powrotny przestanie działać.
Co się dzieje, gdy tor powrotny jest przerwany
Uszkodzona lub luźna żyła neutralna potrafi długo dawać niejednoznaczne objawy. Czasem światło delikatnie miga, czasem zasilacz w routerze lub telewizorze resetuje się bez powodu, a czasem jedno urządzenie działa normalnie, a drugie zachowuje się tak, jakby było podłączone do zupełnie innej instalacji. W układzie trójfazowym skutki bywają jeszcze bardziej zdradliwe, bo napięcia na poszczególnych odbiornikach mogą się rozjechać.
- Migotanie lub przygasanie oświetlenia przy włączaniu większych odbiorników.
- Losowe wyłączanie się elektroniki, zwłaszcza zasilaczy impulsowych.
- Nadmierne grzanie się gniazda, puszki albo zacisku w rozdzielnicy.
- Wyraźnie nierówna praca urządzeń zasilanych z różnych faz.
Jeśli masz w domu wyłącznik różnicowoprądowy o czułości 30 mA, może on zadziałać i odciąć obwód, ale nie traktowałbym tego jako „załatwionego problemu”. Różnicówka porównuje prąd wpływający i wypływający z obwodu; gdy widzi różnicę, odłącza zasilanie. To ważne zabezpieczenie, ale nie naprawia przyczyny. Gdy widzę takie objawy, traktuję je jako powód do natychmiastowej diagnostyki, a nie do dalszego używania gniazda „na próbę”. W nowoczesnym domu ta sama zasada ma jeszcze większe znaczenie.
Dlaczego to ważne w domach z fotowoltaiką i dużą elektroniką
Przy instalacjach z fotowoltaiką patrzę na tor neutralny szczególnie uważnie, bo po stronie AC falownika to właśnie on jest częścią codziennej pracy całego układu. Do tego dochodzą urządzenia, które mocno zmieniają charakter obciążenia: pompy ciepła, ładowarki do auta, klimatyzacja, UPS-y, komputery i oświetlenie LED. Taka elektronika generuje odkształcone prądy, czyli składowe harmoniczne, które są po prostu dodatkowymi „falami” prądu o częstotliwościach będących wielokrotnością 50 Hz.
Skutek jest prosty: nawet jeśli instalacja wydaje się lekka w obciążeniu, przewód powrotny może być bardziej obciążony, niż sugeruje sama suma mocy urządzeń. W trójfazie ma też znaczenie równomierne rozłożenie odbiorników na fazy. Gdy obciążenie jest symetryczne, prąd w N jest mniejszy. Gdy w praktyce dom działa głównie na jednej fazie, neutralny robi się ważniejszy, niż wielu właścicieli zakłada.
To właśnie dlatego przy fotowoltaice nie ograniczam się do pytania „czy działa falownik”. Sprawdzam też, czy instalacja ma poprawny układ sieci, czy przewody są dobrze rozdzielone i czy w rozdzielnicy wszystko jest opisane tak, jak powinno. Następny krok to już czysta praktyka: co warto sprawdzić przed modernizacją.
Co sprawdzić przed modernizacją instalacji
Jeśli mam wskazać najbardziej opłacalne kontrole, to zaczynam od tych pięciu rzeczy:
- Ustal układ sieci: TN-C, TN-S czy TN-C-S, bo od tego zależy sposób prowadzenia żył.
- Sprawdź, czy rozdział przewodu PEN na N i PE wykonano w prawidłowym miejscu.
- Nie ufaj samemu kolorowi w starszych obwodach, zwłaszcza po wielu przeróbkach.
- Zleć pomiar ciągłości, impedancji pętli zwarcia i test wyłącznika różnicowoprądowego.
- Jeśli planujesz fotowoltaikę, pompę ciepła albo ładowarkę samochodu, przewidź równy podział obciążeń na fazy.
Warto znać też dwie podstawowe wartości: w typowej instalacji domowej napięcie między fazą a N wynosi 230 V, a między fazami 400 V przy częstotliwości 50 Hz. To nie są szczegóły dla elektryków „od święta”, tylko punkt odniesienia, który pomaga rozumieć, czy instalacja pracuje normalnie. Ja przy każdej modernizacji proszę o protokół pomiarów, bo bez niego łatwo pomylić przypadkowy objaw z rzeczywistą przyczyną.
W praktyce najwięcej problemów oszczędza prosta zasada: nie oceniaj instalacji po samym kolorze, nie myl żyły roboczej z ochronną i nie ignoruj objawów przegrzewania albo migotania światła. Przy domu z fotowoltaiką, dużą liczbą odbiorników i rozbudowaną automatyką taka ostrożność nie jest przesadą, tylko zwykłą oszczędnością czasu, pieniędzy i nerwów.
