Podwójny łącznik pozwala sterować dwoma obwodami z jednego miejsca, więc świetnie sprawdza się przy żyrandolu z dwiema sekcjami, dwóch niezależnych lampach albo strefowym oświetleniu w kuchni czy salonie. W praktyce podłączenie włącznika światła podwójnego sprowadza się do poprawnego rozpoznania zacisków, odcięcia zasilania i rozdzielenia fazy na dwa wyjścia. Poniżej rozpisuję schemat, typowe przewody, kolejność pracy i błędy, które najczęściej psują cały montaż.
Najważniejsze zasady montażu podwójnego łącznika
- Klasyczny łącznik świecznikowy steruje dwoma obwodami osobno, ale nie przewodzi przez siebie przewodu neutralnego.
- W typowym układzie do puszki wchodzą minimum trzy żyły: faza zasilająca oraz dwa przewody wyjściowe do lamp.
- Zacisk L albo COM to wejście fazy, a L1 i L2 to dwa wyjścia na obwody oświetleniowe.

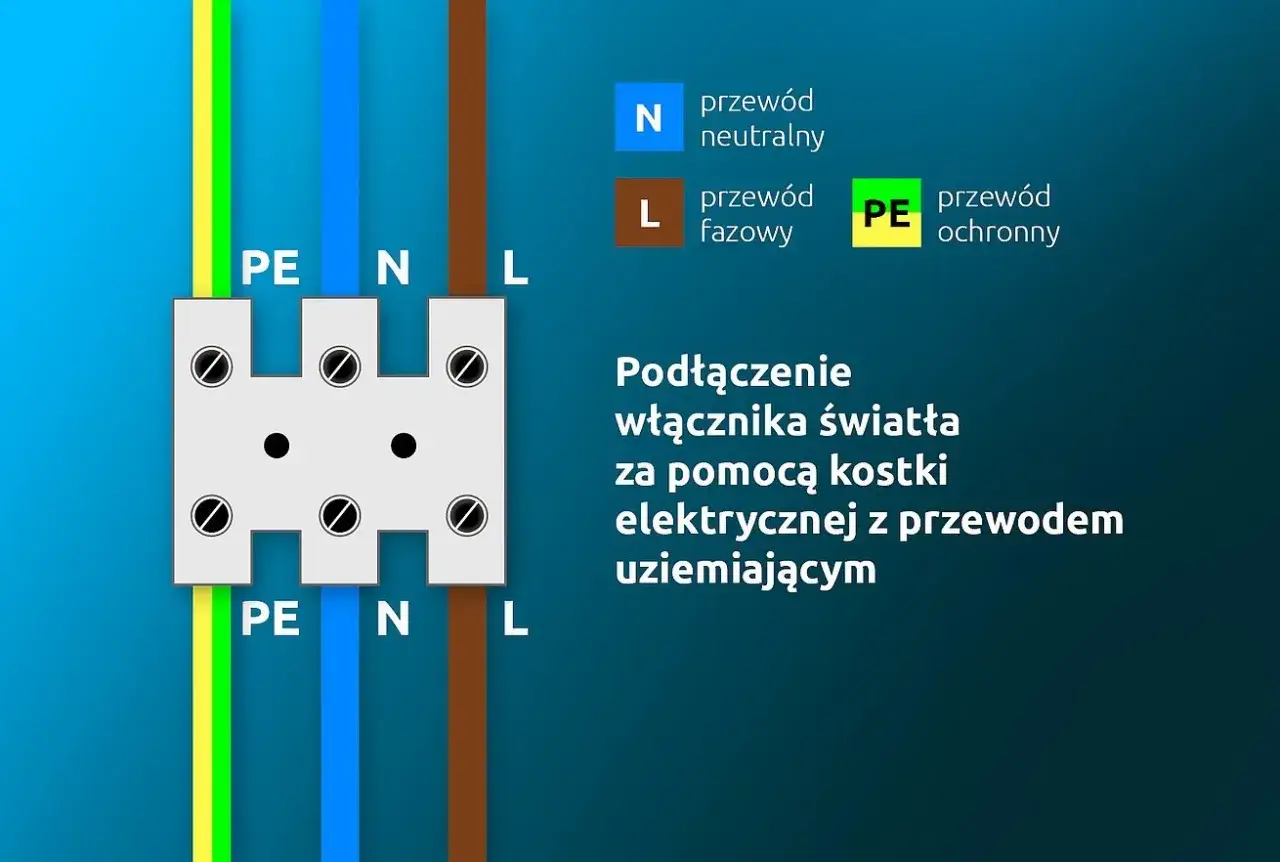

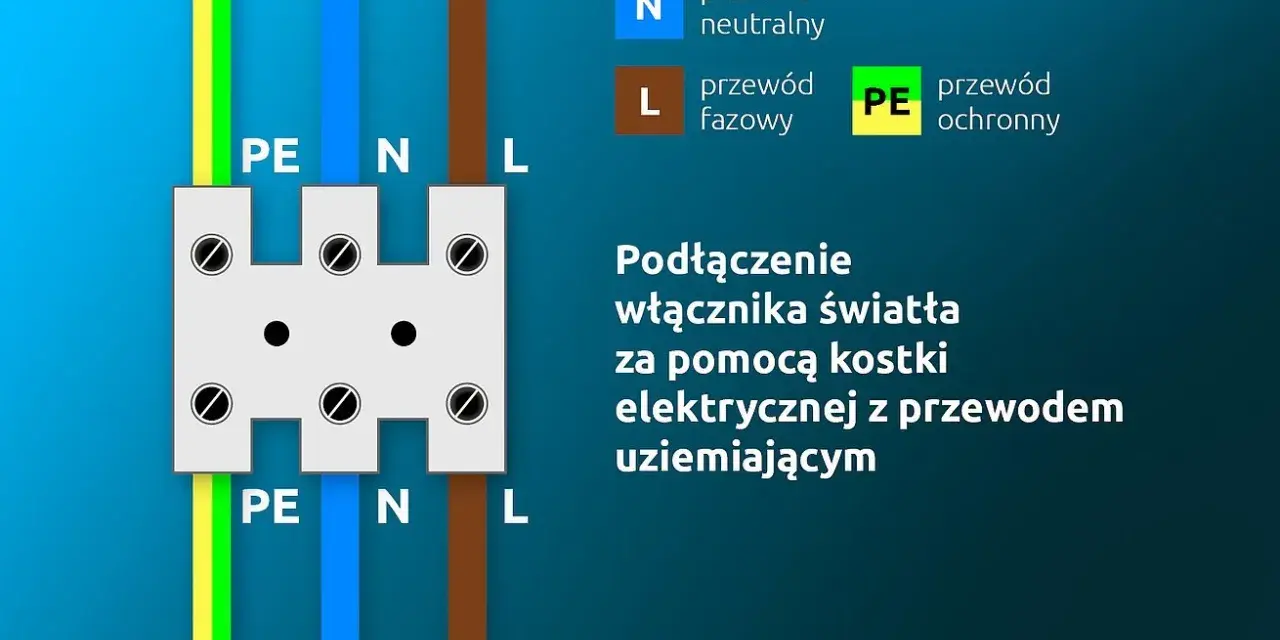

- Neutralny N i ochronny PE zwykle łączy się w puszce lub oprawie, a nie na mechanizmie łącznika.
- Najpierw wyłącz obwód i sprawdź brak napięcia testerem dwubiegunowym, dopiero potem podłączaj przewody.
- Jeśli instalacja jest stara, przewody są krótkie albo układ w puszce jest nietypowy, lepiej przerwać pracę niż zgadywać.
Jak działa podwójny łącznik i kiedy ma sens
Podwójny łącznik, nazywany też świecznikowym, nie robi niczego „magicznego”. On po prostu podaje fazę na dwa osobne tory, dzięki czemu jednym klawiszem włączasz jedną sekcję światła, a drugim drugą. To może być jedna lampa z dwoma grupami żarówek albo dwa niezależne punkty oświetleniowe w tym samym pomieszczeniu.
To ważne rozróżnienie, bo wiele osób myli taki osprzęt z łącznikiem schodowym albo ze ściemniaczem. Schodowy służy do sterowania tym samym światłem z dwóch miejsc, a podwójny łącznik rozdziela obwód na dwie sekcje. W praktyce najwięcej sensu ma tam, gdzie chcesz oszczędzać energię i nie zapalać całego oświetlenia naraz, na przykład przy pracy wieczorem tylko przy jednej części salonu albo nad blatem w kuchni.
Jeśli już na tym etapie wiesz, że potrzebujesz dwóch niezależnych obwodów, następny krok to poprawne odczytanie przewodów i zacisków. I tu zaczyna się część, w której dokładność jest ważniejsza niż pośpiech.
Jak rozpoznać przewody i zaciski w puszce
W klasycznym układzie mechanizm ma jeden zacisk wspólny i dwa zaciski wyjściowe. Producent może oznaczyć je jako L, COM, 1, 2, L1 i L2, ale logika jest zawsze ta sama: jeden przewód doprowadza fazę, dwa pozostałe ją rozdzielają na dwa obwody.
| Zacisk lub przewód | Typowa rola | Co z nim zrobić |
|---|---|---|
| L / COM / P | Wejście fazy zasilającej | Podłącz tu przewód zasilający 230 V |
| L1 | Wyjście na pierwszy obwód | Podłącz przewód prowadzący do pierwszej sekcji światła |
| L2 | Wyjście na drugi obwód | Podłącz przewód prowadzący do drugiej sekcji światła |
| N | Przewód neutralny | W klasycznym łączniku zwykle zostaje w puszce, nie w mechanizmie |
| PE | Przewód ochronny | Łączy się go w puszce lub oprawie, nie przez klawisz |
Kolory pomagają, ale nie powinny być jedyną wskazówką. W nowej instalacji często spotkasz brązowy lub czarny jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny. W starszych instalacjach bywa inaczej, dlatego nie opieram się wyłącznie na barwie izolacji. Jeśli coś nie pasuje do schematu, sprawdzam to miernikiem, a nie „na oko”.
Warto też pamiętać o jednym niuansie: niektóre nowoczesne albo podświetlane modele mają dodatkowy wymóg zasilania neutralnego. Wtedy zasada podłączenia zmienia się zgodnie z instrukcją producenta, a klasyczny schemat nie wystarczy. To właśnie dlatego przed montażem dobrze jest przygotować narzędzia i samą puszkę, zamiast walczyć z przewodami w połowie roboty.
Przygotowanie, które naprawdę ułatwia montaż
Sam montaż jest prosty, jeśli wcześniej usuniesz typowe przeszkody. Najczęściej największy problem nie leży w samym łączniku, tylko w tym, że przewody są za krótkie, puszka jest ciasna albo ktoś próbuje pracować bez sprawdzenia napięcia. Przy oświetleniu nie warto improwizować, bo tu drobny błąd potrafi dać zwarcie albo uszkodzić osprzęt.
- Tester dwubiegunowy do sprawdzenia braku napięcia.
- Śrubokręt izolowany dopasowany do zacisków osprzętu.
- Ściągacz izolacji albo nożyk z dużą ostrożnością, żeby nie naciąć żyły.
- Złączki instalacyjne, jeśli w puszce trzeba połączyć przewody neutralne lub ochronne.
- Latarka, bo w puszkach rozdzielczych i głębokich wnękach światła zwykle nigdy nie ma za dużo.
Przed rozłączaniem przewodów dobrze jest zrobić zdjęcie układu w puszce. To banalna rzecz, ale w praktyce często ratuje przed odwróceniem dwóch żył lub pomyleniem przewodu zasilającego z powrotnym. Jeśli instalacja jest aluminiowa, mocno zużyta albo ktoś wcześniej łączył ją prowizorycznie, traktuję to jako sygnał ostrzegawczy, nie jako zachętę do dalszego nacisku na mechanizm.
Gdy wszystko jest przygotowane, można przejść do samego podłączenia. Tu liczy się kolejność i spokój, nie siła.
Podłączenie podwójnego łącznika krok po kroku
-
Odłącz zasilanie obwodu oświetleniowego w rozdzielnicy i sprawdź brak napięcia testerem. Nie wystarczy wyłączyć sam klawisz na ścianie, bo to nie daje żadnej pewności.
-
Otwórz puszkę i zidentyfikuj przewody. Szukasz przewodu fazowego zasilającego oraz dwóch przewodów, które prowadzą do dwóch obwodów oświetleniowych. Neutralny i ochronny zwykle pozostają poza mechanizmem, połączone w puszce lub oprawie.
-
Podłącz fazę do zacisku wspólnego, czyli L, COM albo P. To jedyny przewód, który zasila cały mechanizm.
-
Dwa przewody wyjściowe podepnij do L1 i L2. Każdy z nich będzie sterował inną sekcją światła. Jeśli po teście okaże się, że klawisze działają odwrotnie niż chcesz, zwykle wystarczy zamienić wyjścia miejscami.
-
Zadbaj o porządek w puszce. Żadna żyła nie powinna być naciągnięta, izolacja nie może wystawać poza zacisk, a przewody nie mogą być przygniecione ramką lub mechanizmem.
-
Osadź łącznik i przetestuj każdy klawisz osobno. Najpierw sprawdź pierwszy obwód, potem drugi, a na końcu działanie obu razem. Jeśli któryś klawisz nie reaguje, wróć do zacisków, zamiast dociskać mechanizm na siłę.
W prostym układzie cała operacja zajmuje zwykle od kilkunastu minut do około godziny, zależnie od tego, jak wygodna jest puszka i czy przewody są dobrze opisane. Najwięcej czasu zabiera nie samo wpięcie żył, tylko ich prawidłowa identyfikacja. Gdy ktoś robi to pierwszy raz, ten etap jest ważniejszy niż sam ruch śrubokrętem.
Po podłączeniu nie przechodzę od razu do zamykania puszki. Najpierw sprawdzam, czy instalacja nie pokazuje żadnych objawów błędu, które później trudno wychwycić po złożeniu ramki.
Najczęstsze błędy i jak je rozpoznać
Większość problemów z podwójnym łącznikiem wynika z dwóch rzeczy: pomylenia zacisków albo zignorowania tego, co dzieje się w puszce poza samym mechanizmem. To nie są spektakularne awarie, tylko drobne przeoczenia, które potrafią zamienić prosty montaż w serię poprawiania połączeń.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Obie sekcje zapalają się razem | Wyjścia są zmostkowane albo źle rozdzielone | Czy przewody trafiły osobno do L1 i L2 |
| Jeden klawisz nic nie robi | Przewód wyjściowy jest w złym zacisku albo ma słaby styk | Dokręcenie zacisku i poprawność połączenia |
| Po włączeniu wybija zabezpieczenie | Zwarcie, uszkodzona izolacja albo pomylenie przewodów | Izolację, trasę żył i poprawność połączeń w puszce |
| Łącznik grzeje się albo jest luźny | Niedokręcony przewód lub zbyt duże obciążenie dla osprzętu | Stan zacisków i zgodność z parametrami producenta |
| Światło działa odwrotnie niż planowałeś | Zamienione wyjścia L1 i L2 | Wystarczy zwykle zamiana dwóch przewodów wyjściowych |
Jedna rzecz zasługuje tu na szczególną uwagę: nie próbuję „naprawiać” instalacji przez losowe przekładanie przewodów, jeśli nie wiem, który z nich jest zasilaniem. To właśnie tak powstają zwarcia i późniejsze szukanie problemu po całej puszce. Jeśli kolorystyka nie zgadza się ze schematem, traktuję to jako ostrzeżenie, a nie ciekawostkę.
W starszych domach spotyka się też zbyt mało miejsca w puszce. Wtedy mechanizm przykręcony na siłę tylko udaje poprawny montaż, a po czasie potrafi poluzować przewody. Lepsze jest poprawne ułożenie żył i właściwa głębokość puszki niż „dociśnięcie, żeby weszło”.
Co jeszcze warto sprawdzić przed zamknięciem puszki
Po udanym teście nie zamykam od razu wszystkiego na gotowo. Najpierw patrzę, czy klawisze pracują lekko, ramka dobrze przylega, a przewody nie są ściśnięte tak mocno, że po kilku dniach połączenie może się poluzować. To drobiazgi, ale właśnie one odróżniają szybki montaż od porządnie wykonanej instalacji.
- Sprawdź, czy każdy klawisz działa niezależnie i wyraźnie przełącza swój obwód.
- Upewnij się, że w puszce nie ma odsłoniętej miedzi i żadna żyła nie dotyka przypadkowo sąsiedniego zacisku.
- Skontroluj, czy mechanizm siedzi prosto i nie jest skręcony przez zbyt ciasne przewody.
- Zapisz lub oznacz obwód w rozdzielnicy, jeśli instalacja nie była wcześniej opisana.
Jeżeli masz do czynienia z instalacją starą, aluminiową, przebudowaną po kilku remontach albo z osprzętem wymagającym przewodu neutralnego, lepiej potraktować taki montaż jako zadanie dla elektryka. W prostym układzie podwójny łącznik daje dużą wygodę i porządkuje sterowanie światłem, ale tylko wtedy, gdy połączenia są wykonane zgodnie ze schematem i bez zgadywania. Dobrze zrobiona instalacja nie wymaga później wracania do puszki, a to jest najlepszy test całego montażu.
