Podłączenie włącznika światła z trzema kablami wygląda prosto tylko na papierze. W praktyce trzeba rozpoznać, który przewód jest fazowy, który wraca do lampy, a który pełni funkcję ochronną, bo od tego zależy bezpieczeństwo całej instalacji. Ja pokazuję tu układ, który spotyka się najczęściej w domach i mieszkaniach, razem z tym, co zrobić z przewodem neutralnym, kiedy standardowy łącznik nie ma dla niego miejsca.
Najważniejsze zasady przed podłączeniem łącznika
- Klasyczny łącznik przerywa fazę, a nie przewód neutralny.
- Przy trzech żyłach w puszce najczęściej masz zasilanie, przewód do lampy i PE albo przelot do kolejnego punktu.
- Kolory pomagają, ale nie zastępują pomiaru, bo w starszych instalacjach zdarzają się odstępstwa.
- Neutralny zwykle łączy się poza łącznikiem, w złączce w puszce.
- Jeśli mechanizm ma zacisk N, podświetlenie albo elektronikę, schemat może być inny niż w zwykłym łączniku.
Najpierw rozróżnij, co naprawdę oznaczają trzy przewody

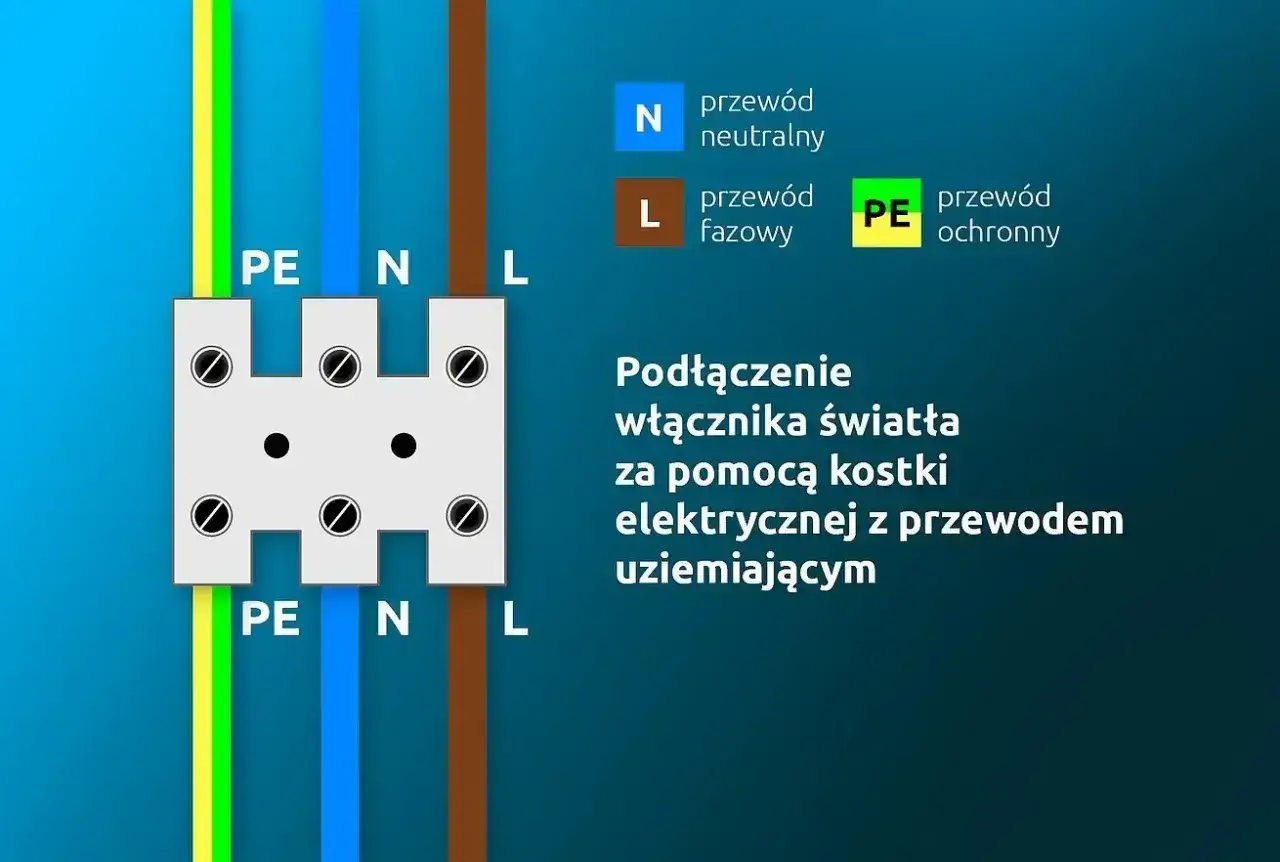

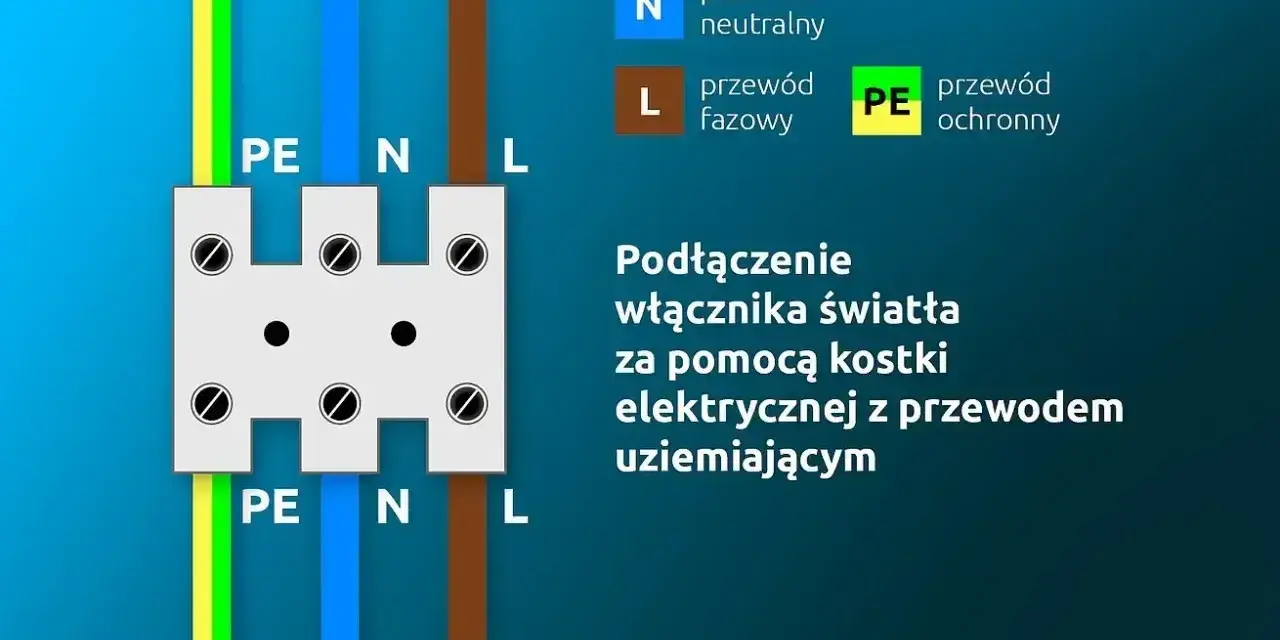

Gdy w puszce widzę trzy żyły, nie zakładam od razu, że każda z nich trafia do łącznika. W typowym obwodzie oświetleniowym jedna żyła niesie fazę, druga wraca do lampy, a trzecia bywa przewodem ochronnym PE. ZPE porządkuje tę podstawową kolorystykę tak, jak robi się to w nowych instalacjach: brązowy lub czarny to zwykle faza, niebieski to neutralny, a żółto-zielony to PE.
| Przewód | Typowa rola | Co zwykle z nim robię |
|---|---|---|
| Brązowy lub czarny | Faza zasilająca albo przewód fazowy do lampy | Wpinam do zacisku L albo do wyjścia łącznika, zależnie od kierunku obwodu |
| Niebieski | Neutralny N | W klasycznym łączniku zostawiam poza mechanizmem, najczęściej w złączce |
| Żółto-zielony | Ochronny PE | Łączę z zaciskiem ochronnym albo odprowadzam przez złączkę, jeśli osprzęt nie ma zacisku PE |
To ważne, bo przy zwykłym łączniku nie podłączam wszystkich przewodów „na siłę”. Najpierw identyfikuję funkcję żyły, dopiero potem decyduję, czy trafia do mechanizmu, czy zostaje w złączce. Dzięki temu nie robię chaosu w puszce, a sam montaż jest czytelny także po latach. Skoro wiadomo już, co zwykle siedzi w puszce, czas bezpiecznie przygotować miejsce pracy.
Przygotuj instalację tak, jakbym miał jej potem nie poprawiać
Ja zawsze zaczynam od odłączenia odpowiedniego bezpiecznika i sprawdzenia, czy w przewodach naprawdę nie ma napięcia. Samo wyłączenie klawisza na ścianie niczego nie daje, bo obwód nadal może być zasilany. Najpewniejszy jest miernik lub dwubiegunowy próbnik napięcia, a nie zgadywanie po kolorach.
- Wyłącz właściwy obwód w rozdzielnicy.
- Sprawdź brak napięcia na wszystkich żyłach, które masz dotknąć.
- Zrób zdjęcie starego podłączenia przed odpięciem przewodów.
- Przygotuj śrubokręt izolowany, złączki i latarkę.
- Nie pracuj na rozgrzanych, nadpalonych albo luźnych zaciskach.
W praktyce ta chwila przygotowania oszczędza więcej czasu niż samo przykręcanie łącznika. Jeśli w puszce coś wygląda nietypowo, ja przerywam pracę i sprawdzam schemat zamiast ratować się intuicją. Dopiero po takim sprawdzeniu ma sens właściwe podłączenie przewodów.
Podłącz klasyczny łącznik krok po kroku
W standardowym łączniku jednobiegunowym chodzi o prostą zasadę: faza wchodzi do mechanizmu, a z mechanizmu wychodzi do lampy. To wszystko. Przewód neutralny nie przechodzi przez taki włącznik, bo jego zadaniem nie jest „zamknięcie wszystkiego”, tylko rozłączenie toru fazowego. W praktycznych dyskusjach elektryków ta reguła wraca cały czas, bo to właśnie ona decyduje o bezpieczeństwie wymiany źródła światła.
- Zidentyfikuj przewód fazowy zasilający. Najczęściej to brązowy albo czarny, ale kolor traktuję jako wskazówkę, nie dowód.
- Podłącz go do zacisku wspólnego, zwykle oznaczonego jako L.
- Przewód idący do lampy wpinam do drugiego zacisku wyłącznika, często oznaczonego strzałką, cyfrą 1 albo symbolem wyjścia.
- Przewód ochronny PE łączę z zaciskiem ochronnym, jeśli łącznik go ma. Jeśli mechanizm jest plastikowy i producent nie przewidział zacisku, PE zostaje połączony w złączce w puszce.
- Przewód neutralny łączę poza łącznikiem, w osobnej złączce, chyba że mam do czynienia z osprzętem elektronicznym, który wyraźnie wymaga N.
- Dokręcam zaciski, układam żyły w puszce, montuję mechanizm i sprawdzam, czy nic nie zostało ściśnięte na siłę.
Po takim montażu światło powinno działać normalnie: jeden klik zapala, drugi gasi. Jeśli trzeba wcisnąć coś „na odwrót” albo światło zachowuje się dziwnie, to dla mnie sygnał, że któryś przewód został źle zidentyfikowany. Z tego miejsca łatwo przejść do najczęstszej pułapki, czyli tego, co zrobić z neutralnym i ochronnym.
Neutralny i ochronny zostaw tam, gdzie mają sens
Najwięcej błędów widzę wtedy, gdy ktoś próbuje wcisnąć wszystkie żyły do jednego mechanizmu. W klasycznym łączniku nie ma na to miejsca ani potrzeby. Neutralny N zwykle łączy się w złączce, bo nie ma go przerywać sam włącznik. Żółto-zielony PE służy ochronie przeciwporażeniowej i też nie powinien być traktowany jak przewód roboczy.
| Rodzaj przewodu | W zwykłym łączniku | W łączniku podświetlanym lub smart |
|---|---|---|
| Neutralny N | Zostaje poza mechanizmem, najczęściej w złączce | Często musi być doprowadzony do urządzenia |
| Ochronny PE | Do zacisku ochronnego albo do złączki w puszce | Zwykle tak samo, zgodnie z konstrukcją osprzętu |
| Faza L | Wchodzi na zacisk wspólny i jest rozłączana | Wchodzi na zacisk zasilania zgodnie ze schematem producenta |
Ja trzymam się jednej reguły: neutralny nie jest przewodem do sterowania zwykłym światłem. Jeśli włącznik wymaga N, to zwykle nie jest już prosty mechaniczny model, tylko wersja z elektroniką, podświetleniem albo funkcją smart. To prowadzi prosto do kolejnego tematu, bo właśnie tam najczęściej pojawia się pomyłka w interpretacji zacisków.
Sprawdź, czy to na pewno zwykły łącznik, a nie inny typ osprzętu
Nie każdy mechanizm z klawiszem działa tak samo. Jeśli widzę oznaczenia L, 1 i 2, myślę od razu o łączniku schodowym albo o wersji, która nie ma nic wspólnego z najprostszym układem jednej lampy i jednego miejsca sterowania. Jeżeli obok pojawia się zacisk N, sprawa jest jeszcze prostsza: to zwykle znak, że osprzęt potrzebuje zasilania do elektroniki, podświetlenia albo modułu sterującego.
- L + 1 oznacza najczęściej prosty łącznik jednobiegunowy.
- L + 1 + 2 sugeruje łącznik schodowy albo wariant z inną funkcją przełączania.
- N przy mechanizmie to sygnał, że urządzenie nie jest całkiem „mechaniczne”.
- Dwa klawisze lub osobne sekcje sterowania oznaczają inną logikę niż zwykłe włączanie jednej lampy.
Właśnie dlatego nie lubię podłączać osprzętu „na pamięć”. Jeden producent opisuje zaciski strzałkami, inny cyframi, jeszcze inny własnymi symbolami. Jeżeli oznaczenia nie zgadzają się z prostym schematem faza-wyjście-PE, biorę instrukcję do ręki i dopiero wtedy decyduję, gdzie trafi każdy przewód. A skoro znamy już różnice, warto zamknąć temat najczęstszymi pomyłkami.
Te błędy robią najwięcej problemów po montażu
Najczęstszy błąd to podłączenie neutralnego zamiast fazy. To nie tylko niepoprawne, ale też niebezpieczne, bo lampa po „wyłączeniu” nadal może mieć niepożądany potencjał. Druga pomyłka to zaufanie wyłącznie kolorom przewodów. W nowych instalacjach kolorystyka jest przewidywalna, ale w starszych bywa różnie, a wtedy sam brązowy albo niebieski niczego jeszcze nie przesądza.
- Łączenie neutralnego przez zwykły łącznik zamiast fazy.
- Wpinanie PE do zacisku roboczego, bo „akurat pasuje”.
- Ignorowanie instrukcji producenta, gdy osprzęt ma nietypowe oznaczenia.
- Zbyt słabe dokręcenie przewodów, które później powoduje iskrzenie albo grzanie.
- Upychanie przewodów w puszce bez sprawdzenia, czy nic się nie poluzuje po zamknięciu ramki.
Po montażu robię prosty test: kilka razy włączam i wyłączam światło, sprawdzam, czy klawisz pracuje lekko, czy nic nie trzeszczy i czy oprawa nie miga. Jeśli coś działa tylko „czasem”, to nie jest drobiazg, tylko sygnał, że połączenie trzeba poprawić. Gdy instalacja ma zostać z tobą na lata, dobrze jest jeszcze zostawić sobie trochę elastyczności na przyszłość.
Zostaw instalacji trochę elastyczności na przyszłość
Jeżeli remontujesz mieszkanie albo modernizujesz oświetlenie pod LED, ja zawsze myślę o kolejnym kroku: może kiedyś dojdzie sterowanie smart, ściemniacz albo drugi punkt załączania. Wtedy przydaje się głębsza puszka, porządek w przewodach i zostawienie neutralnego tam, gdzie jest to technicznie uzasadnione. To drobiazgi, ale właśnie one sprawiają, że późniejsza przeróbka jest szybka, zamiast zamieniać się w kucie ściany.
Jeśli po sprawdzeniu dalej masz wątpliwości, nie zgaduj. Przy 230 V jedna pomyłka potrafi kosztować więcej niż wizyta fachowca, a dobrze podłączony łącznik ma po prostu działać cicho, pewnie i bez niespodzianek. Ja przy takim układzie wolę postawić na prostotę, poprawne oznaczenie żył i sprawdzenie wszystkiego przed zamknięciem puszki.
