Kolory faz w instalacji elektrycznej nie są detalem kosmetycznym, tylko jednym z najszybszych sposobów odróżnienia przewodów czynnych od neutralnych i ochronnych. W praktyce najczęściej spotkasz brązowy, czarny i szary jako barwy żył fazowych, a niebieski oraz żółto-zielony są zarezerwowane dla innych funkcji. Poniżej wyjaśniam, co dziś jest standardem, gdzie łatwo o pomyłkę i jak sprawdzać przewody tak, żeby nie polegać wyłącznie na kolorze izolacji.
Najważniejsze zasady oznaczania przewodów w skrócie
- W nowych instalacjach AC przewody czynne identyfikuje się zwykle barwami brązową, czarną i szarą.
- Niebieski jest przeznaczony dla przewodu neutralnego N, a żółto-zielony wyłącznie dla przewodu ochronnego PE.
- W obwodach trójfazowych kolor pomaga w porządku montażowym, ale nie zastępuje opisu zacisków ani pomiaru kolejności faz.
- W starszych i modernizowanych instalacjach sam kolor izolacji nie wystarcza do identyfikacji funkcji żyły.
- Po stronie fotowoltaiki i falownika obowiązują te same zasady na AC, ale na DC trzeba trzymać się dokumentacji producenta i oznaczeń biegunów.

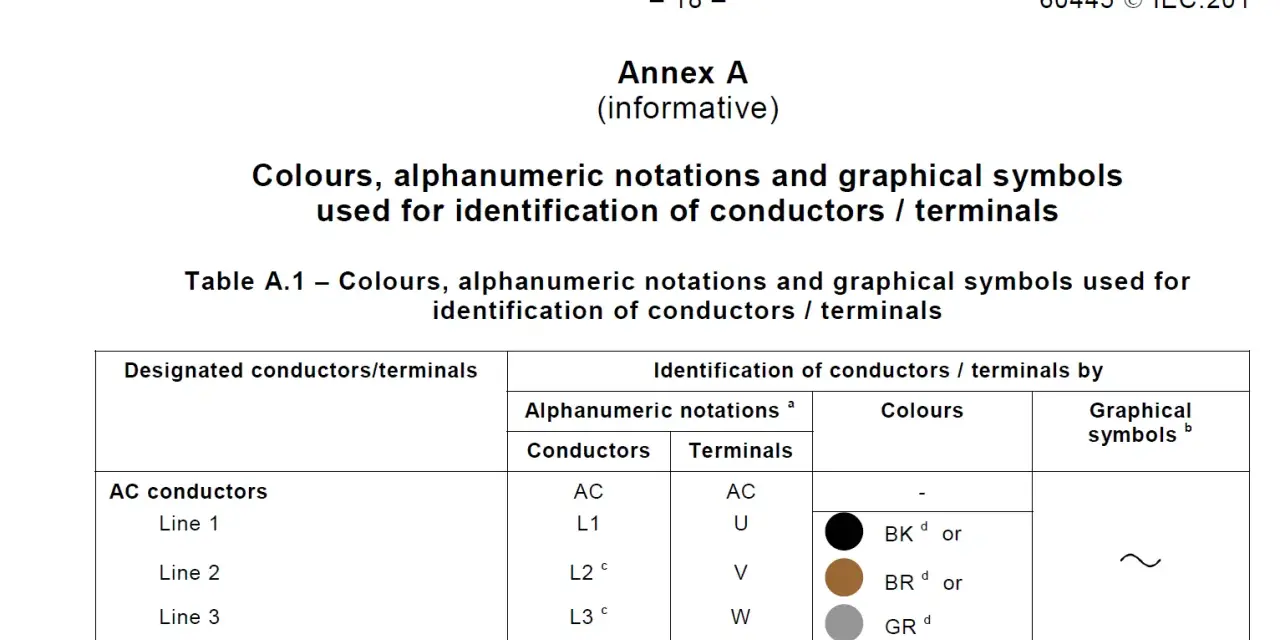

Jakie barwy przewodów czynnych stosuje się dziś
W nowych instalacjach niskiego napięcia przyjmuje się prostą zasadę: żyły czynne w obwodach prądu przemiennego mają kolory brązowy, czarny albo szary. To właśnie te barwy są zarezerwowane dla przewodów liniowych, czyli takich, które przenoszą napięcie robocze, ale nie pełnią funkcji neutralnej ani ochronnej. W polskiej praktyce jest to najbardziej przewidywalny i najbezpieczniejszy układ, bo od razu porządkuje rozdzielnicę i późniejszy serwis.
| Kolor izolacji | Najczęstsza funkcja | Co trzeba zapamiętać |
|---|---|---|
| Brązowy | Przewód fazowy | Często wybierany jako podstawowa żyła czynna w nowych obwodach jednofazowych. |
| Czarny | Przewód fazowy | Typowy w układach trójfazowych i w instalacjach, gdzie trzeba rozróżnić kilka żył czynnych. |
| Szary | Przewód fazowy | Trzecia barwa dla obwodów AC, nie wolno jej mylić z przewodem neutralnym. |
| Niebieski | Neutralny N | Jeśli w instalacji występuje przewód neutralny, ten kolor jest dla niego zarezerwowany. |
| Żółto-zielony | Ochronny PE | To jedyna barwa zastrzeżona wyłącznie dla ochrony przeciwporażeniowej. |
| Żółto-zielony z niebieskimi końcówkami | PEN | Spotykane w starszych układach z przewodem łączącym funkcję ochronną i neutralną. |
Warto dodać jedno praktyczne zastrzeżenie: kolor nie mówi jeszcze, gdzie dokładnie trafia dana faza. Żyła brązowa może być L1 w jednym obiekcie, ale w innym projekcie ta sama barwa będzie częścią zupełnie innego porządku montażowego. Dlatego samą barwę traktuję jako pierwszy trop, a nie ostateczny dowód funkcji przewodu. To prowadzi do ważniejszego pytania: jak czytać oznaczenia L1, L2 i L3 bez zgadywania.

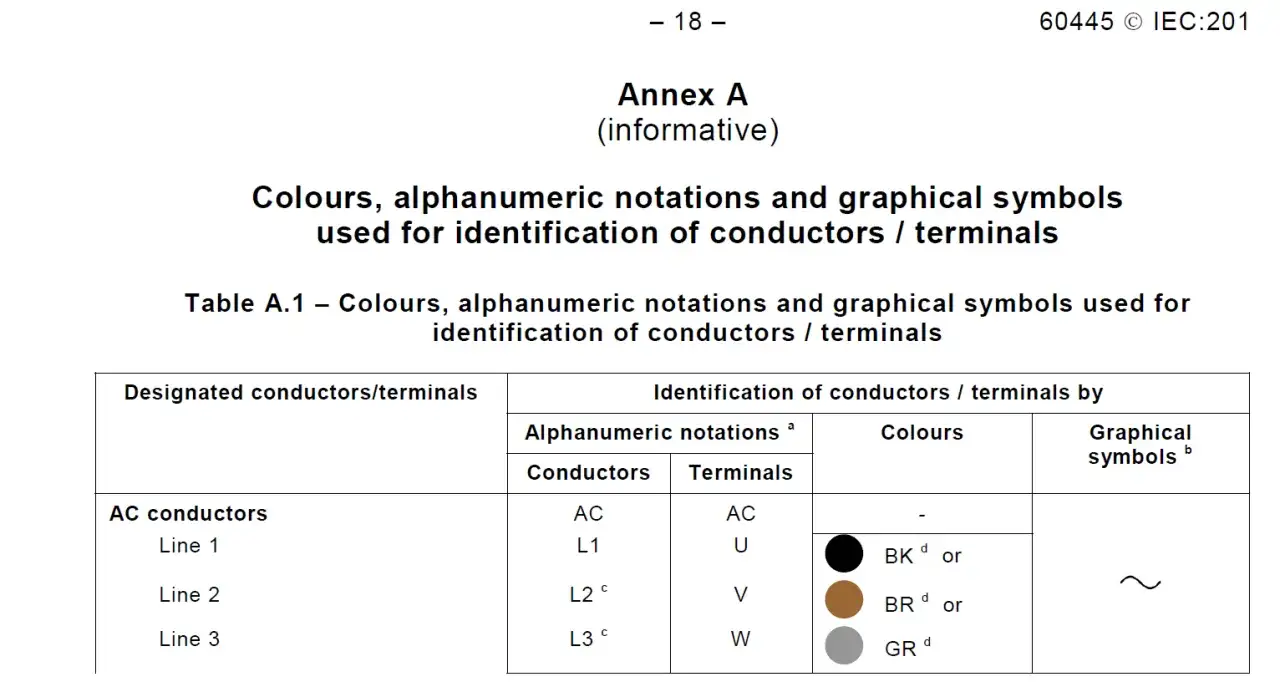

Jak odczytać oznaczenia l1, l2 i l3 bez zgadywania
Tu najłatwiej o nieporozumienie. Standard dopuszcza trzy barwy dla przewodów liniowych AC, ale nie narzuca jednej, obowiązkowej kolejności faz na całym rynku. W praktyce często spotyka się układ brązowy jako L1, czarny jako L2 i szary jako L3, jednak traktuję to jako wygodną konwencję projektową, a nie twardy nakaz dla każdego obiektu. Dla serwisanta ważniejsze od samej kolorystyki są opisy zacisków, schemat i wynik pomiaru.
- Jeśli projekt jest nowy, trzymaj jedną, spójną konwencję w całej rozdzielnicy i na całym obiekcie.
- Jeśli z obwodu trójfazowego wyprowadzasz obwód jednofazowy, dobrze jest zachować barwę tej samej żyły, z której korzystasz.
- Jeśli zasilasz silnik, pompę ciepła, wentylator albo falownik, sprawdzaj kolejność faz miernikiem kolejności faz, czyli urządzeniem pokazującym kierunek wirowania układu trójfazowego.
- Jeśli opis na schemacie nie zgadza się z kolorem w kablu, pierwszeństwo ma dokumentacja i pomiar, nie intuicja.
To właśnie dlatego w rozdzielnicach i szafach sterowniczych tak dużą wagę przykładam do opisów końcówek przewodów. Kolor upraszcza pracę, ale dopiero opis L1, L2, L3 oraz potwierdzenie pomiarem dają pewność, że układ działa tak, jak został zaprojektowany. Skoro to już jasne, trzeba przejść do tego, jak sprawdzać przewody bez ryzyka pomyłki.
Jak sprawdzać przewody bez zgadywania
Z mojego doświadczenia najwięcej błędów bierze się nie z samej instalacji, tylko z pośpiechu. Jeśli kolor nie daje pełnej odpowiedzi, trzeba oprzeć się na procedurze, a nie na pamięci czy domysłach. Dobra kolejność działań jest prosta i naprawdę oszczędza czasu na późniejszym etapie.
- Wyłącz zasilanie i potwierdź brak napięcia odpowiednim miernikiem.
- Sprawdź schemat obwodu lub oznaczenia na aparaturze.
- Jeśli pracujesz na układzie trójfazowym, użyj testera kolejności faz.
- Oznacz końce przewodów tulejkami, opisami albo trwałymi markerami do kabli.
- Po zakończeniu prac zweryfikuj zgodność opisu z rzeczywistym podłączeniem.
Najważniejsza zasada brzmi: kolor ma pomagać, a nie zastępować pomiar. W instalacjach, które były wielokrotnie przerabiane, nawet perfekcyjnie dobrana barwa izolacji może wprowadzać w błąd, jeśli ktoś wcześniej zamienił żyły w puszce albo przy urządzeniu. To właśnie w takich miejscach zaczynają się problemy, o których użytkownik zwykle dowiaduje się dopiero przy awarii.
Gdzie najczęściej kryją się błędy w starych i modernizowanych instalacjach
W starszych obiektach nie zakładam niczego z góry. Sam kolor przewodu bywa tam tylko śladem po dawnym standardzie, po naprawie wykonanej przez kogoś innego albo po późniejszym remoncie, który nie objął całej instalacji. Najwięcej kłopotów widzę w miejscach, gdzie zmienił się fragment okablowania, ale nie zmieniono dokumentacji i oznaczeń końcowych.
- W starych budynkach trafiają się przewody o barwach, które dziś nie odpowiadają aktualnym zasadom.
- W modernizowanych obwodach ktoś potrafi użyć niebieskiej żyły do innej funkcji niż neutralna, mimo że w układzie nadal występuje N.
- Przy naprawach fragmentarycznych izolacja bywa oznaczona tylko taśmą na końcach, a środek trasy zostaje bez opisu.
- W układach z przewodem PEN łatwo pomylić funkcję ochronną z neutralną, jeśli patrzy się wyłącznie na kolor.
- Po kilku latach barwa izolacji może się zestarzeć, zabrudzić albo wyblaknąć, więc nie wygląda już tak jednoznacznie jak na początku.
Jeśli miałbym wskazać jedną rzecz, która naprawdę robi różnicę, powiedziałbym: spójna dokumentacja i trwałe oznaczenie końcówek. Dzięki temu serwis po latach nie zaczyna się od domysłów. Z podobnym problemem spotykam się także w instalacjach z fotowoltaiką, bo tam dochodzi jeszcze rozdzielenie obwodów AC i DC.
Co zmienia fotowoltaika i falownik
W instalacjach PV warto rozdzielić dwie sprawy. Po stronie AC, czyli tam, gdzie falownik oddaje energię do rozdzielnicy i sieci wewnętrznej, obowiązują te same zasady kolorystyczne co w pozostałej instalacji: przewody czynne w barwach brązowej, czarnej i szarej, neutralny niebieski, ochronny żółto-zielony. Po stronie DC nie przenosiłbym tych nawyków automatycznie, bo tam pierwszeństwo mają oznaczenia biegunów, dokumentacja producenta i opis zacisków urządzenia.
- Na wyjściu AC z falownika trzymaj taką samą logikę oznaczeń jak w rozdzielnicy głównej.
- W szafach i puszkach PV opisuj końcówki przewodów trwałymi oznacznikami, nie tylko kolorem.
- Przy uruchomieniu sprawdź zgodność faz i kierunek wirowania, zwłaszcza gdy instalacja współpracuje z silnikami, pompami lub automatyką.
- Nie zakładaj, że przewód o określonej barwie po stronie DC ma takie samo znaczenie jak w obwodach AC.
To ważne szczególnie w większych systemach energetycznych, bo tam koszt błędu rzadko wynika z samej poprawki przewodu. Znacznie droższy bywa czas diagnostyki, przestój urządzeń i konieczność ponownego uruchomienia całego układu. Właśnie dlatego w projektach PV tak mocno stawiam na konsekwencję, opisy i kontrolę na końcu montażu, a nie na pamięć wykonawcy.
Najkrótsza zasada, która chroni przed kosztowną pomyłką
Jeśli mam zostawić jedną praktyczną regułę, to jest ona bardzo prosta: kolor traktuj jako wskazówkę, a nie dowód. W nowej instalacji trzymaj się barw zarezerwowanych dla przewodów czynnych, neutralnych i ochronnych, a w starych lub przerabianych obiektach zawsze potwierdzaj funkcję żyły pomiarem oraz opisem na dokumentacji. To samo podejście działa przy zwykłym gnieździe, rozdzielnicy, falowniku i większym układzie trójfazowym.
Tak rozumiane kolory faz pomagają utrzymać porządek w instalacji i ograniczają ryzyko błędu, ale prawdziwą pewność daje dopiero połączenie normy, oznaczeń i sprawdzenia miernikiem. Jeśli planujesz modernizację albo montaż nowego obwodu, dopilnuj też trwałego opisu końcówek przewodów, bo to właśnie on najczęściej decyduje o tym, czy serwis będzie szybki i bezpieczny za kilka lat.
