Przy instalacji elektrycznej barwa żyły jest pierwszą informacją, ale nie jedyną. Same kolory przewodów pomagają szybko rozpoznać przewód ochronny, neutralny i fazowy, jednak przy starszych instalacjach, rozdzielnicach po przeróbkach albo okablowaniu fotowoltaiki trzeba jeszcze potwierdzić funkcję pomiarem. Poniżej pokazuję, co oznaczają najważniejsze barwy, gdzie standard bywa mylący i jak podejść do pracy bez zgadywania.
Najważniejsze oznaczenia, które trzeba znać przed pracą przy instalacji
- Żółto-zielony oznacza przewód ochronny PE i nie powinien służyć do innych zadań.
- Niebieski to przewód neutralny N, ale w starszych układach zawsze warto go potwierdzić pomiarem.
- Brązowy, czarny i szary to standardowe barwy faz w instalacjach wielofazowych.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności.
- W praktyce barwa jest wskazówką, a nie dowodem. Schemat i pomiar są ważniejsze.
Jak odczytywać barwy żył bez zgadywania
Najprościej patrzeć na instalację przez trzy funkcje: PE, N i L. PE to przewód ochronny, N to neutralny, a L oznacza przewód fazowy. To podstawowy język każdej instalacji, niezależnie od tego, czy chodzi o gniazdko w mieszkaniu, rozdzielnicę w domu jednorodzinnym, czy prosty obwód w systemie PV.
Ja przy takich pracach zaczynam od tego, żeby nie mieszać koloru z funkcją. Barwa bardzo pomaga, ale dopiero w połączeniu ze schematem i pomiarem daje pewność. Poniżej masz praktyczne zestawienie, które najczęściej sprawdza się w nowych instalacjach w Polsce.

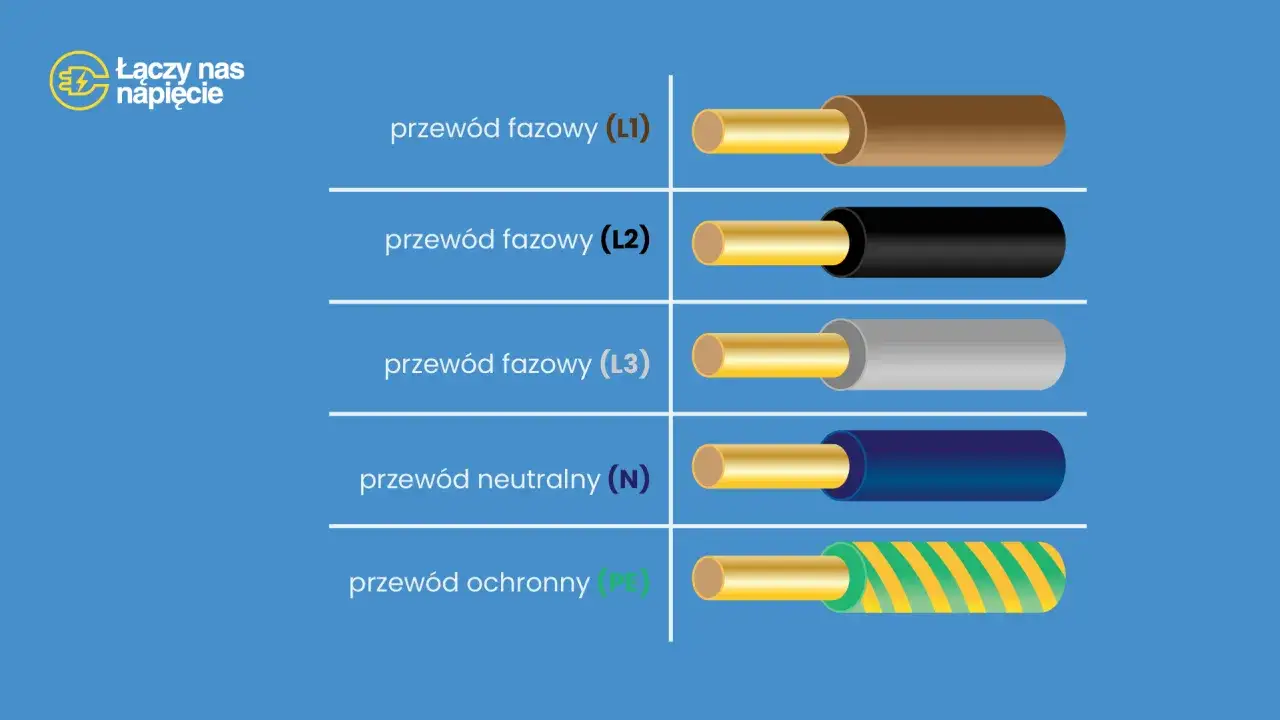

| Barwa | Typowe znaczenie | Gdzie najczęściej występuje | Na co uważać |
|---|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Gniazda, obudowy urządzeń, rozdzielnice | Nie wolno traktować go jak fazy ani neutralnego |
| Niebieski | N, czyli przewód neutralny | Obwody jednofazowe i trójfazowe | W starszych instalacjach może pełnić inną rolę, więc wymaga sprawdzenia |
| Brązowy | L1, przewód fazowy | Instalacje jednofazowe i trójfazowe | Nie zakładaj, że zawsze oznacza tę samą żyłę w starej instalacji |
| Czarny | L2, druga faza | Układy trójfazowe | W starszych układach bywa używany inaczej, więc kolor sam nie wystarczy |
| Szary | L3, trzecia faza | Układy trójfazowe | Wymaga potwierdzenia, jeśli instalacja była modernizowana etapami |
| PEN | Przewód ochronno-neutralny | Starsze układy TN-C i instalacje przejściowe | To przewód łączący dwie funkcje, więc nigdy nie identyfikuj go wyłącznie po barwie |
To jest baza, ale w praktyce najwięcej błędów pojawia się wtedy, gdy ktoś zakłada, że każda instalacja była wykonana zgodnie z aktualnym standardem. Właśnie dlatego następny krok to sprawdzenie, co dziś faktycznie obowiązuje w normach.
Co dziś obowiązuje w Polsce i Europie
Punktem odniesienia jest obecnie PN-EN IEC 60445:2022-04, czyli polska wersja normy zgodnej z IEC 60445:2021. Jej sens jest prosty: identyfikacja przewodów ma być jednoznaczna i bezpieczna, a obok barw dopuszcza się także oznaczenia literowe lub numeryczne, jeśli pomagają uniknąć pomyłki.
W praktyce oznacza to kilka reguł, których trzymam się bez wyjątku:
- żółto-zielony jest zarezerwowany dla przewodu ochronnego,
- niebieski służy do identyfikacji przewodu neutralnego lub środkowego,
- brązowy, czarny i szary oznaczają żyły fazowe w układach wielofazowych,
- kolor ma wspierać identyfikację, ale nie zastępuje schematu ani pomiaru,
- oznaczenia muszą być spójne w całym przebiegu przewodu, a nie tylko na jednym fragmencie.
To ważne nie tylko przy nowym montażu. Gdy modernizujesz istniejącą instalację, norma pomaga ocenić, czy wszystko jest oznaczone w sposób, który da się bezpiecznie serwisować po latach. I właśnie tu zaczynają się schody, bo starsze budynki mają własną historię.
Co zmienia się w starszych instalacjach
W starszym domu najczęściej problemem nie jest brak barwy, tylko brak pewności, co ktoś zrobił wcześniej. Zdarza się przewód ponownie oznaczony taśmą, żyła wykorzystana niezgodnie z dzisiejszym standardem albo instalacja, w której kolor nie odpowiada już funkcji po kilku remontach. Samo patrzenie na izolację bywa wtedy ryzykowne.
Jeśli widzę instalację po wielu przeróbkach, zwracam uwagę na kilka sygnałów ostrzegawczych:
- niebieski przewód użyty jako fazowy,
- żółto-zielony wykorzystany do innej funkcji niż ochronna,
- brak przewodu ochronnego w gnieździe lub puszce,
- mieszanie starego i nowego okablowania bez czytelnego oznaczenia,
- połączenia robione „na pamięć”, bez dokumentacji i opisu zacisków.
W takich sytuacjach nie zakładam niczego na podstawie koloru. Sprawdzam ciągłość, układ połączeń i to, czy instalacja nadal odpowiada obecnym zasadom ochrony przeciwporażeniowej. To właśnie ten etap oddziela bezpieczną modernizację od kosztownego błędu.
Jak sprawdzać przewody przed podłączeniem
Przy pracy przy instalacji elektrycznej moja zasada jest prosta: najpierw odłączam zasilanie, potem je potwierdzam, a dopiero później dotykam przewodów. Kolor traktuję jak etykietę pomocniczą, nie jak dowód. To szczególnie ważne przy gniazdach, oświetleniu, rozdzielnicach i każdym obwodzie, który mógł być wcześniej przerabiany.
- Wyłącz zasilanie i zabezpiecz obwód przed przypadkowym załączeniem.
- Sprawdź brak napięcia miernikiem lub dwubiegunowym testerem.
- Zanim rozłączysz przewody, zrób zdjęcie połączeń i opisz zaciski.
- Oznacz końce żył, żeby nie pomylić ich podczas ponownego montażu.
- Po zakończeniu pracy sprawdź ciągłość, polaryzację i poprawność zacisków.
Najczęstszy błąd to poleganie na jednym prostym testerze albo na tym, że „zawsze tak było”. Takie myślenie potrafi kosztować dużo więcej niż chwila poświęcona na pomiar. Następny poziom ostrożności jest jeszcze ważniejszy w instalacjach PV i magazynach energii, gdzie dochodzi prąd stały.
Dlaczego to ma znaczenie przy fotowoltaice i magazynach energii
W systemach fotowoltaicznych, falownikach i magazynach energii temat oznaczeń robi się bardziej wymagający, bo obok barwy pojawia się jeszcze biegunowość. W obwodach DC nie wystarczy zapamiętać, że jakiś przewód jest „na pewno dodatni” albo „na pewno ujemny”, bo producenci stosują różne wiązki, różne zestawy kabli i różne oznaczenia na urządzeniach.
Przy pracy z PV zwracam uwagę na trzy rzeczy: dokumentację producenta, oznaczenia zacisków oraz to, czy przewody są zgodne z projektem całego układu. Błąd polaryzacji może uszkodzić zabezpieczenia albo sam sprzęt, a przy serwisie dodatkowo utrudnia szybkie znalezienie usterki. Dlatego w instalacjach energetycznych, również tych nastawionych na oszczędność i sprawność, porządek w oznaczeniach ma realną wartość.
W praktyce najlepiej sprawdza się prosta zasada: jeśli na etapie montażu cokolwiek budzi wątpliwość, nie dopisuj historii do przewodu na własną rękę. Najpierw potwierdź układ z dokumentacją, a dopiero potem łącz elementy w całość.
Co sprawdzić, zanim uznasz instalację za gotową
Przed zamknięciem puszki, rozdzielnicy albo obudowy falownika sprawdzam zawsze kilka konkretnych rzeczy. To drobiazgi, ale właśnie one odróżniają poprawny montaż od pracy wykonanej „na oko”.
- Czy barwa przewodu zgadza się z jego funkcją w schemacie.
- Czy przewód ochronny ma pewne połączenie i nie został przypadkowo zamieniony.
- Czy żyły neutralne i fazowe są opisane tak, żeby dało się do nich wrócić po latach.
- Czy w układzie nie ma mieszania starych i nowych oznaczeń bez dodatkowego opisu.
- Czy po montażu wykonano pomiar, a nie tylko wizualną kontrolę.
To właśnie ten zestaw kontroli najbardziej zmniejsza ryzyko pomyłki. Jeśli instalacja ma działać długo, być bezpieczna i łatwa w serwisie, przejrzyste oznaczenie żył jest równie ważne jak dobór zabezpieczeń czy przekroju kabla. Przy elektryce rzadko wygrywa skrót, zwykle wygrywa konsekwencja.
