Przekaźnik to niewielki element, który w praktyce robi dużą różnicę: pozwala małym sygnałem sterować większym obciążeniem, oddziela obwód sterowania od mocy i ułatwia budowę prostych, bezpiecznych układów automatyki. W instalacjach domowych, warsztatowych i fotowoltaicznych spotyka się go częściej, niż wielu osobom się wydaje, bo to właśnie on często decyduje o tym, czy urządzenie pracuje stabilnie, cicho i bez niepotrzebnego zużycia styków. W tym tekście pokazuję, jak działa, jakie są jego odmiany, gdzie ma sens w elektryce i PV oraz jak dobrać go tak, żeby nie przepłacić i nie spalić styków.
Najważniejsze informacje o przekaźniku w kilku punktach
- Przekaźnik elektromagnetyczny przełącza styki dzięki cewce, która po podaniu napięcia wytwarza pole magnetyczne.
- NO i NC to najważniejsze oznaczenia styków, bo mówią, co dzieje się w stanie spoczynku i po zadziałaniu cewki.
- Do częstego przełączania lepiej sprawdza się SSR, a do większych prądów często potrzebny jest stycznik.
- W układach PV przekaźnik zwykle służy do sterowania, a nie do głównego odłączania mocy.
- Najwięcej awarii wynika z błędnego doboru napięcia cewki, zbyt małej zdolności łączeniowej i pominięcia prądu rozruchowego.
Jak działa przekaźnik elektromagnetyczny
Najprościej mówiąc, działa jak zdalnie sterowany przełącznik. Na cewkę podaje się napięcie, w środku powstaje pole magnetyczne, które przyciąga zworę i zmienia położenie styków. Gdy napięcie znika, sprężyna zwrotna odsuwa mechanizm do położenia spoczynkowego.
W praktyce wygląda to tak:
- sterownik, przycisk albo czujnik podaje sygnał na cewkę,
- cewka staje się elektromagnesem,
- zwora mechaniczna przemieszcza się i zamyka albo otwiera styki,
- obwód roboczy dostaje sygnał, choć sam sterownik pracuje na dużo mniejszym obciążeniu.
Styk NO (normally open) pozostaje otwarty, dopóki cewka nie zostanie zasilona, a styk NC (normally closed) działa odwrotnie. W kartach katalogowych spotkasz też styk przełączny, czyli układ, który przechodzi z jednego toru na drugi. To ważne, bo od tego zależy nie tylko logika sterowania, lecz także to, czy układ będzie zachowywał się przewidywalnie po zaniku zasilania.
Jest jeszcze jedna rzecz, o której początkujący często zapominają: przy wyłączaniu obciążenia indukcyjnego, na przykład cewki silnika albo zaworu, pojawia się przepięcie i łuk elektryczny. To właśnie on najczęściej zużywa styki szybciej niż sama liczba cykli. Gdy rozumiesz ten mechanizm, łatwiej ocenić, kiedy zwykły przekaźnik wystarczy, a kiedy trzeba sięgnąć po inne rozwiązanie.
Jakie są rodzaje przekaźników i kiedy który ma sens
Najbardziej użyteczny podział robię według sposobu przełączania i zastosowania. Sama nazwa „przekaźnik” obejmuje kilka różnych konstrukcji, a każda z nich ma inny kompromis między trwałością, hałasem, kosztem i szybkością działania.
| Rodzaj | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Elektromagnetyczny | Prosty, tani, łatwy do zrozumienia | Słychać klik, styki zużywają się mechanicznie | Oświetlenie, sygnały sterujące, proste układy automatyki |
| Półprzewodnikowy (SSR) | Cichy, bardzo szybki, odporny na liczbę cykli | Grzeje się i może mieć prąd upływu | Częste przełączanie grzałek, automatyka, układy wymagające ciszy |
| Bistabilny | Utrzymuje stan bez ciągłego zasilania cewki | Wymaga impulsu sterującego, by zmienić pozycję | Oświetlenie, liczniki, aplikacje energooszczędne |
| Czasowy | Dodaje opóźnienie załączenia lub wyłączenia | Nie zastępuje zwykłego przekaźnika tam, gdzie liczy się natychmiastowa reakcja | Wentylacja, opóźnione starty, sekwencje pracy urządzeń |
| Bezpieczeństwa | Pomaga nadzorować obwody krytyczne i reakcję awaryjną | Wymaga poprawnego projektu, to nie jest uniwersalny zamiennik zwykłego relay | Maszyny, osłony, obwody zatrzymania awaryjnego |
Jeśli miałbym to uprościć, powiedziałbym tak: do zwykłego sterowania używa się najczęściej konstrukcji elektromagnetycznej, do bardzo częstych przełączeń wybiera się SSR, a do funkcji czasowych albo bezpieczeństwa sięga się po bardziej wyspecjalizowane odmiany. Sam mechanizm to dopiero połowa decyzji; w praktyce równie ważne jest to, gdzie urządzenie będzie pracowało.
Gdzie przekaźnik naprawdę się przydaje w elektryce i fotowoltaice
W elektryce i automatyce przekaźnik najczęściej robi za pośrednika między sterownikiem a obciążeniem. To może być pompa obiegowa, wentylator, oświetlenie, grzałka CWU, sygnał alarmowy albo wyjście z falownika. W instalacjach fotowoltaicznych szczególnie lubię takie zastosowania, bo pozwalają odciążyć elektronikę sterującą i uporządkować logikę pracy urządzeń. Obwód pomocniczy zajmuje się decyzją, a obwód mocy wykonuje pracę.
| Scenariusz | Co robi przekaźnik | Na co uważać |
|---|---|---|
| Grzanie wody nadwyżką PV | Załącza grzałkę po sygnale ze sterownika lub falownika | Dobór do prądu rozruchowego i temperatury w rozdzielnicy |
| Pompa obiegowa lub obieg grzewczy | Oddziela sterownik od silnika i przełącza zasilanie | Obciążenie indukcyjne wymaga ochrony styków przed łukiem |
| Wentylacja rozdzielnicy | Włącza wentylator po przekroczeniu temperatury | Liczy się liczba cykli i kultura pracy, jeśli układ przełącza się często |
| Sygnał alarmowy z falownika | Przekazuje informację do lampki, syreny albo systemu nadzoru | Trzeba sprawdzić NO/NC i zgodność napięcia sterowania |
W systemach PV ważne jest jedno zastrzeżenie: przekaźnik nie jest zamiennikiem głównego rozłącznika ani zabezpieczenia nadprądowego. Do odłączania torów mocy trzeba elementów dobranych do prądu stałego, odpowiedniej kategorii pracy i konkretnej roli w instalacji. Przekaźnik ma pomagać w logice sterowania, a nie udawać urządzenie, którego zadaniem jest bezpieczeństwo całego obwodu.
Gdy już wiesz, gdzie takie rozwiązanie ma sens, łatwiej przejść do doboru konkretnego modelu bez zgadywania. I tu właśnie najczęściej wychodzą różnice między dobrym wyborem a kosztowną pomyłką.
Jak dobrać model, żeby nie przepłacić i nie spalić styków
Przy doborze patrzę najpierw na trzy rzeczy: napięcie cewki, parametry styków i rodzaj obciążenia. Dopiero potem na gabaryt, sposób montażu i cenę. Taka kolejność oszczędza najwięcej błędów, bo tani model z niepasującymi parametrami i tak skończy się wymianą.
- Napięcie cewki musi zgadzać się z sygnałem sterującym: najczęściej spotkasz 5, 12 i 24 V DC oraz 230 V AC.
- Zdolność łączeniowa styków powinna uwzględniać zarówno napięcie, jak i prąd dla AC oraz DC osobno.
- Rodzaj obciążenia ma znaczenie, bo obciążenie indukcyjne i pojemnościowe obciąża styki mocniej niż rezystancyjne.
- Liczba cykli mówi, ile przełączeń element zniesie, zanim zacznie tracić parametry.
- Warunki pracy obejmują temperaturę, wilgotność, drgania i miejsce montażu w rozdzielnicy.

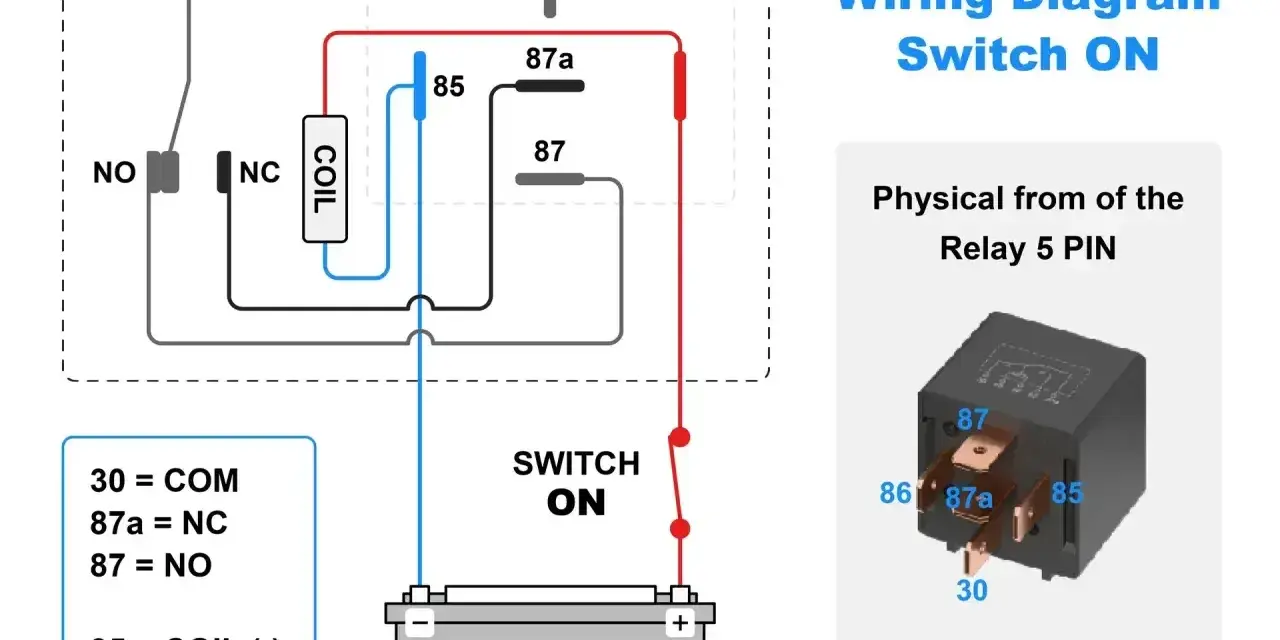

W dokumentacji i na obudowie zwracam też uwagę na oznaczenia zacisków. A1 i A2 zwykle oznaczają cewkę, 11, 12 i 14 często opisują styk przełączny, a w wersjach samochodowych spotkasz 85 i 86 dla cewki oraz 30, 87 i 87a dla torów stykowych. To nie jest detal dla estetów schematów, tylko szybki sposób na uniknięcie pomyłki przy podłączaniu.
W praktyce porównuję też trzy rozwiązania: zwykły przekaźnik, stycznik i SSR. Przekaźnik wygrywa prostotą i niskim kosztem, stycznik lepiej znosi większe prądy i bardziej „mocowe” zadania, a SSR jest cichy i świetny do częstego przełączania, ale wymaga odprowadzenia ciepła i ostrożności przy prądzie upływu. Jeśli prąd jest mały i przełączeń nie ma dużo, wybór bywa prosty. Jeśli obciążenie jest większe albo cykli jest bardzo dużo, zaczyna się już myślenie o kompromisach, nie o jednym uniwersalnym rozwiązaniu.
Jeśli te punkty sprawdzisz przed zakupem, unikniesz większości awarii, które widzę w praktyce. To prowadzi prosto do kolejnego tematu: błędów, które najczęściej skracają życie całego układu.
Najczęstsze błędy, które skracają życie układu
Najczęstsze problemy widzę tam, gdzie ktoś kupił element „na oko” i założył, że skoro działa z 230 V, to poradzi sobie z każdym obciążeniem. W praktyce to tak nie działa.
- Dobór tylko po napięciu cewki, bez sprawdzenia prądu styków.
- Użycie danych dla AC jako argumentu dla DC, choć przy prądzie stałym gaszenie łuku jest trudniejsze.
- Brak zapasu na prąd rozruchowy. Zasilacze, silniki i LED-y potrafią chwilowo pobrać znacznie więcej niż wynika z tabliczki znamionowej.
- Pominięcie elementów tłumiących przepięcia, takich jak dioda gasząca przy cewce DC albo RC snubber czy warystor przy obciążeniu AC.
- Mylenie NO z NC, co w sterowaniu awaryjnym może odwrócić logikę całego układu.
- Brak chłodzenia przy SSR, które nie mają styków mechanicznych, ale oddają ciepło do otoczenia.
Jeżeli miałbym wskazać jedną zasadę, to powiedziałbym tak: przekaźnik ma pasować do realnego obciążenia, a nie do katalogowego maksimum. To brzmi banalnie, ale właśnie tu najczęściej pojawiają się kosztowne błędy i niepotrzebne awarie. Po tym etapie zostaje już tylko odpowiedź na pytanie, co wybrać w konkretnej instalacji.
Co wybieram najczęściej w domu, warsztacie i małej instalacji pv
W domu, warsztacie i małej instalacji PV najbezpieczniej myślę o trzech scenariuszach. Jeśli potrzebuję prostego przełączania sygnału lub niewielkiego obciążenia, wybieram przekaźnik elektromagnetyczny. Jeśli układ przełącza się bardzo często albo ma pracować cicho, rozważam SSR. Jeśli w grę wchodzi większy prąd, silnik lub trwałe załączanie obwodu mocy, patrzę już na stycznik.
- Do prostego sterowania wybieram klasyczny przekaźnik i pilnuję zgodności napięcia cewki.
- Do częstego przełączania biorę rozwiązanie półprzewodnikowe, ale od razu planuję odprowadzenie ciepła.
- Do większej mocy stosuję stycznik, bo to on lepiej znosi wysokie prądy i częste załączenia.
- Do układów PV sprawdzam nie tylko sam element, lecz także sposób ochrony, warunki pracy i to, czy nie powinien pracować wyłącznie jako część logiki sterowania.
Gdybym miał zostawić jedną praktyczną wskazówkę, byłaby prosta: przed zakupem sprawdź trzy liczby, czyli napięcie cewki, prąd oraz napięcie styków. Reszta to już szczegóły wykonania, które decydują o wygodzie, trwałości i bezpieczeństwie całego układu.
