Rezystancja to opór, jaki materiał lub element stawia przepływowi prądu. To jedno z podstawowych pojęć elektryki: bez niego trudno zrozumieć działanie przewodów, rezystorów, spadki napięcia, straty mocy i to, dlaczego w instalacjach liczy się nie tylko samo napięcie, ale też jakość całej drogi przepływu energii. W tym tekście wyjaśniam definicję, wzór, jednostkę, czynniki wpływające na opór oraz pokazuję, jak ta wiedza przekłada się na praktykę, także w instalacjach i fotowoltaice.
Najważniejsze fakty o rezystancji w kilku punktach
- Rezystancja określa, jak mocno element ogranicza przepływ prądu.
- Jej jednostką jest om oznaczany symbolem Ω.
- Podstawowy wzór to R = U / I, czyli napięcie podzielone przez natężenie.
- Na opór wpływają przede wszystkim materiał, długość, przekrój i temperatura.
- Za duża rezystancja w przewodach i połączeniach oznacza straty energii oraz grzanie.
- W praktyce instalacyjnej i PV ważna jest nie tylko sama wartość oporu, ale też to, gdzie on występuje.
Co oznacza rezystancja w obwodzie
Najprościej ujmując, rezystancja mówi mi, jak trudno prądowi przepłynąć przez dany element. Jeśli opór jest mały, prąd płynie łatwiej. Jeśli jest duży, prąd zostaje mocniej ograniczony. To dlatego cienki, długi przewód zachowuje się inaczej niż krótka, gruba żyła miedziana, a rezystor w obwodzie może celowo ograniczać natężenie.
Warto rozróżnić dwie rzeczy: rezystancja nie „zatrzymuje” prądu całkowicie, tylko zmniejsza jego przepływ. W obwodach prądu stałego opis jest prosty, ale w prądzie przemiennym dochodzi jeszcze impedancja, czyli szersze pojęcie uwzględniające także zjawiska związane z cewkami i kondensatorami. W praktyce, gdy ktoś pyta o opór elektryczny, najczęściej chodzi właśnie o rezystancję jako mierzalną właściwość elementu lub przewodnika.
Ja zwykle tłumaczę to tak: rezystancja działa jak zwężenie w rurze. Woda dalej płynie, ale musi pokonać większy opór. Z prądem jest podobnie, tylko zamiast wody mamy uporządkowany ruch ładunków elektrycznych. Gdy to już jest jasne, przechodzę do wzoru i jednostki, bo bez nich łatwo zgubić sens całego pojęcia.
Jednostka, wzór i prawo Ohma
Rezystancję oznacza się literą R, a jej jednostką jest om (Ω). Jeden om to taki opór, przy którym przy napięciu 1 V płynie prąd 1 A. Zależność opisuje wzór R = U / I, gdzie U to napięcie, a I to natężenie prądu.
To jest w praktyce zapis prawa Ohma. Jeżeli napięcie rośnie, a rezystancja pozostaje taka sama, natężenie też rośnie. Jeżeli natomiast opór zwiększa się przy tym samym napięciu, prąd maleje. Dla mnie to najprostsza droga do zrozumienia, dlaczego ten sam zasilacz potrafi zasilić mały układ elektroniczny, a w innym przypadku już nie.
Przykład jest prosty: jeśli do opornika 1 kΩ przyłożysz 5 V, popłynie prąd 0,005 A, czyli 5 mA. Z kolei przy 10 V ten sam opornik przepuści już 10 mA. To pokazuje, że sam opór nie działa w oderwaniu od napięcia. Warto też pamiętać o mocy strat, bo energia nie znika. Przy dużym prądzie nawet mała rezystancja potrafi zamienić się w ciepło. Jeśli przez element płynie 20 A, a jego opór wynosi 0,1 Ω, w postaci ciepła wydzieli się 40 W. W instalacjach to już poziom, którego nie da się ignorować.
Ten wzór prowadzi naturalnie do pytania, od czego sam opór w ogóle zależy. I tu zaczyna się praktyczna część tematu, bo w realnym przewodzie liczy się nie tylko wzór, ale też materiał i geometria.
Od czego zależy opór przewodnika
W prostym ujęciu rezystancja zależy od czterech rzeczy: materiału, długości, przekroju i temperatury. W elektroenergetyce i instalacjach to bardzo ważne, bo te same ampery mogą być bezpieczne albo problematyczne w zależności od tego, jak poprowadzony jest obwód.
| Co wpływa na rezystancję | Jak działa | Co to oznacza w praktyce |
|---|---|---|
| Materiał | Każdy materiał ma inną rezystywność | Miedź przewodzi lepiej niż stopy oporowe, dlatego sprawdza się w kablach |
| Długość przewodu | Im dłuższy przewód, tym większy opór | Długie trasy oznaczają większe spadki napięcia i straty energii |
| Przekrój | Im większy przekrój, tym mniejsza rezystancja | Grubszy przewód lepiej znosi duże prądy i mniej się grzeje |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Nagrzany przewód może mieć gorsze parametry niż przewód w chłodniejszym otoczeniu |
| Połączenia i styki | Słaby styk zwiększa opór miejscowy | Luźne zaciski i zaśniedziałe złącza grzeją się bardziej niż sam przewód |
Wzór R = ρl / A dobrze to porządkuje: ρ to rezystywność materiału, l długość przewodnika, a A jego pole przekroju. Ja traktuję ten wzór jako krótką ściągę projektową. Jeśli trzeba ograniczyć opór, skracam drogę, wybieram materiał o niższej rezystywności albo zwiększam przekrój.
Najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na „sam kabel”, a pomija złącza. W praktyce słaby punkt bardzo często nie siedzi w odcinku przewodu, tylko w styku, zacisku albo połączeniu skręcanym. To właśnie dlatego różne elementy elektryczne zachowują się tak odmiennie, nawet jeśli na pierwszy rzut oka wyglądają podobnie.
Rezystancja w przewodnikach, izolatorach i rezystorach
Nie każdy element w obwodzie ma „taką samą” rezystancję. Jedne materiały mają ją bardzo małą i mają jak najłatwiej przewodzić prąd, inne mają ją ogromną i mają prąd odcinać, a jeszcze inne wykorzystuje się po to, by opór był dokładnie określony. To rozróżnienie naprawdę pomaga, gdy ktoś chce zrozumieć, dlaczego kabel, obudowa urządzenia i rezystor pełnią zupełnie różne role.
| Rodzaj elementu | Typowa rezystancja | Rola w obwodzie |
|---|---|---|
| Przewodnik | Bardzo mała | Ma przewodzić prąd z możliwie małymi stratami, jak miedziany przewód |
| Rezystor | Kontrolowana, zaprojektowana wartość | Ma ograniczać prąd, dzielić napięcie albo ustalać warunki pracy układu |
| Izolator | Bardzo duża | Ma nie dopuścić do przepływu prądu, jak tworzywo sztuczne czy ceramika |
| Półprzewodnik | Zmienna | Jego opór zależy od temperatury, domieszek i warunków pracy |
To ważne także z innego powodu: element nieliniowy nie zachowuje się zawsze tak samo. Dioda, termistor czy tranzystor nie mają jednej, stałej rezystancji w całym zakresie pracy. W praktyce oznacza to, że sam pomiar oporu nie zawsze wystarcza, by opisać zachowanie elementu. W obwodach prostych to nie problem, ale w elektronice i automatyce trzeba już patrzeć szerzej.
Jeśli ta różnica jest jasna, następny krok jest naturalny: sprawdzić, jak taką rezystancję mierzy się w praktyce i dlaczego wynik potrafi czasem zmylić nawet doświadczoną osobę.

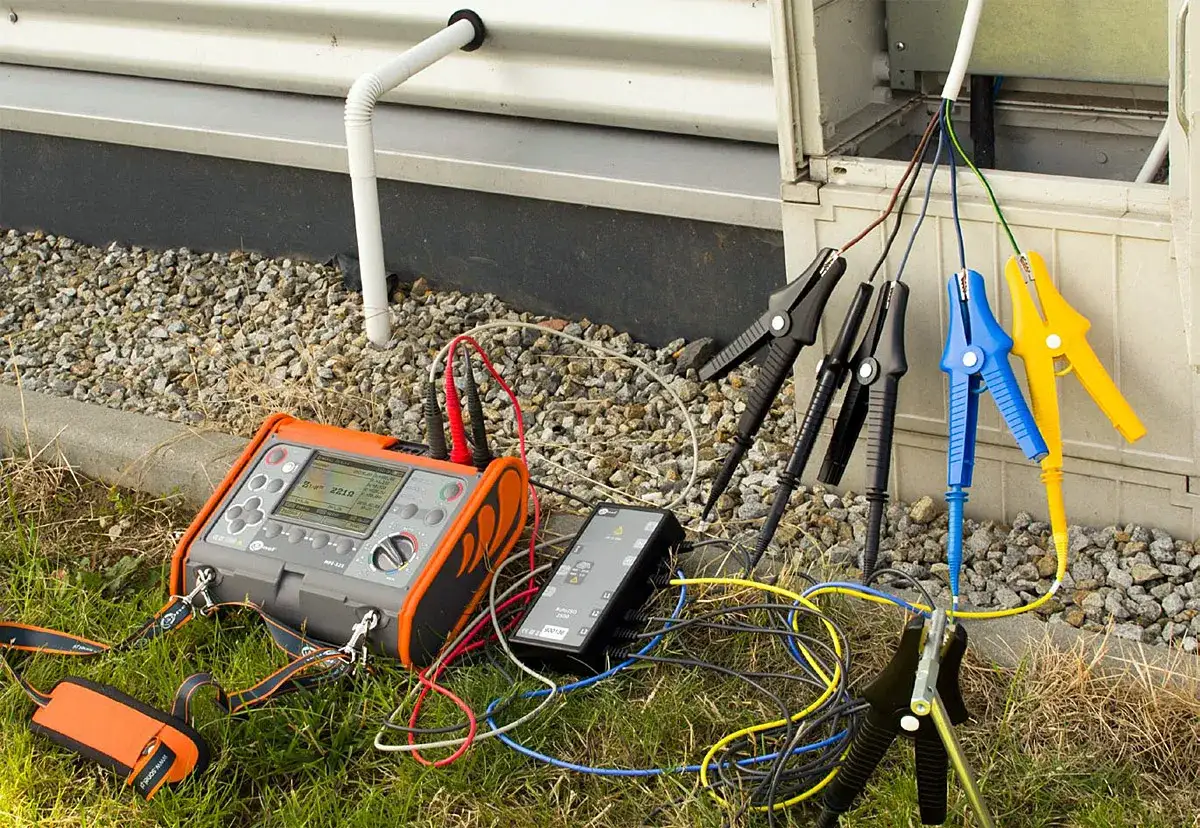

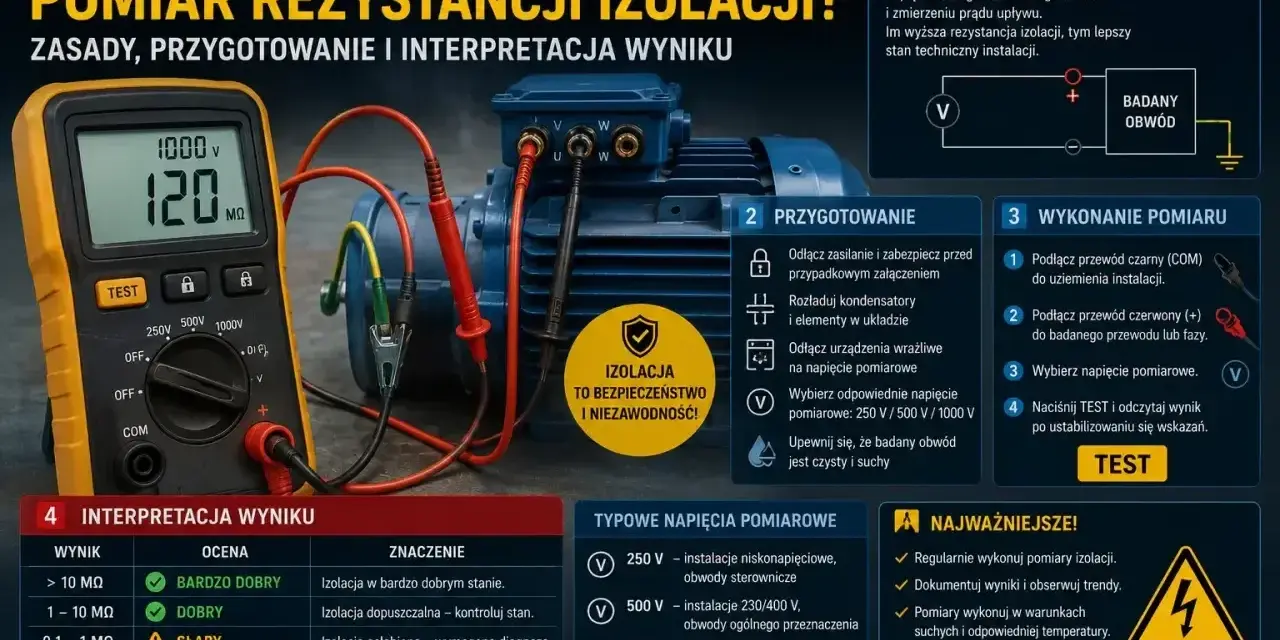

Jak mierzy się rezystancję i kiedy wynik bywa mylący
Rezystancję mierzy się omomierzem albo multimetrem ustawionym na pomiar oporu. Najważniejsza zasada jest prosta: pomiar wykonuje się bez napięcia w badanym obwodzie. Jeśli układ jest zasilany, wynik może być błędny, a sam miernik może zostać uszkodzony.
- Odłącz zasilanie i upewnij się, że w obwodzie nie ma napięcia.
- Ustaw multimetr na pomiar rezystancji.
- Przyłóż sondy do badanych punktów.
- Odczytaj wynik i sprawdź, czy jest stabilny.
- Jeśli wynik skacze, sprawdź styki, przewody pomiarowe i sposób podłączenia.
W praktyce wynik bywa mylący z kilku powodów. Przy bardzo małych rezystancjach znaczenie mają opory przewodów pomiarowych i samych styków. Przy bardzo dużych rezystancjach wpływ zaczyna mieć wilgoć, zabrudzenie albo upływności. Z kolei pomiar „w układzie” może pokazać wartość zafałszowaną przez równoległe ścieżki przepływu. Dlatego ja zawsze patrzę nie tylko na sam odczyt, ale też na to, w jakich warunkach został wykonany.
Jeżeli potrzebny jest dokładniejszy pomiar małych oporów, stosuje się metodę czteroprzewodową, znaną też jako pomiar Kelvina. To rozwiązanie eliminuje wpływ przewodów pomiarowych na wynik. Nie jest konieczne w domowych zastosowaniach, ale w laboratorium albo przy pomiarach niskoomowych ma duże znaczenie. A skoro pomiar już mamy omówiony, zostaje najważniejsza praktyka: dlaczego ten temat tak mocno wraca w instalacjach elektrycznych i fotowoltaice.
Dlaczego to ważne w instalacjach elektrycznych i fotowoltaice
W instalacjach domowych i w systemach PV rezystancja nie jest teorią z podręcznika, tylko źródłem realnych strat. Każdy dodatkowy opór w przewodzie, złączu czy zacisku zamienia część energii w ciepło. Im większy prąd, tym szybciej ten problem rośnie, bo moc strat rośnie z kwadratem natężenia. To dlatego przy dużych obciążeniach nawet niewielka różnica w oporze ma znaczenie.
Jeśli przez fragment instalacji płynie 15 A, a rezystancja połączenia wynosi 0,2 Ω, straty mocy sięgną 45 W. Taki punkt może być wyraźnie ciepły, a w dłuższym czasie zaczyna obniżać sprawność i pogarszać trwałość połączenia. W instalacjach fotowoltaicznych dochodzi jeszcze kwestia długich tras kablowych między modułami, zabezpieczeniami i falownikiem. Im lepiej dobrany przekrój przewodu i im solidniejsze połączenia, tym mniejsze straty energii.
W praktyce zwracam uwagę na kilka rzeczy:
- zbyt długie odcinki przewodów w stosunku do obciążenia,
- niedokręcone zaciski i luźne złącza,
- utlenione styki, które zwiększają opór miejscowy,
- zbyt mały przekrój przewodu, który powoduje grzanie,
- brak kontroli temperatury w punktach, gdzie płynie duży prąd.
W energetyce i fotowoltaice to nie jest detal. Dobrze zaprojektowana instalacja nie polega na „wyeliminowaniu” rezystancji, bo to niemożliwe. Chodzi o to, by ograniczyć ją tam, gdzie szkodzi, i wykorzystać ją tam, gdzie jest zamierzona. Z tego wynikają dobór kabli, zabezpieczeń, złącz i jakości montażu. To prowadzi już do ostatniej, praktycznej myśli, którą warto sobie zapamiętać.
Co zostaje naprawdę ważne po jednym dobrym zrozumieniu oporu
Jeśli mam zostawić jedną praktyczną wskazówkę, to byłaby ona taka: rezystancję zawsze trzeba czytać razem z warunkami pracy. Sama liczba w omach niewiele mówi, jeśli nie wiesz, jaki jest materiał, długość, przekrój, temperatura i prąd obciążenia. Dopiero ten zestaw informacji pozwala ocenić, czy element działa poprawnie, czy zaczyna generować straty.
W codziennej elektryce to pomaga odróżnić zwykły, poprawnie pracujący opór od problemu, który wymaga poprawy połączeń, przewodu lub całego doboru instalacji. W projektach związanych z energią, oszczędnością i fotowoltaiką ta świadomość przekłada się na konkret: mniej ciepła, mniej strat i lepszą sprawność całego układu. Jeśli ktoś chce naprawdę rozumieć elektrykę, rezystancja jest jednym z pierwszych pojęć, które trzeba znać dobrze, a nie tylko „z definicji”.
Najprościej: rezystancja mówi, jak bardzo obwód ogranicza prąd, ale dopiero praktyka pokazuje, czy to ograniczenie jest zamierzone, czy kosztowne. I właśnie ta różnica ma największe znaczenie w instalacjach domowych, elektronice i systemach fotowoltaicznych.
