Rozłącznik to aparat, który pozwala bezpiecznie odciąć fragment instalacji i przygotować go do serwisu, rozbudowy albo awaryjnego wyłączenia. W praktyce to jeden z tych elementów, których nie widać na co dzień, ale od których zależy porządek w rozdzielnicy, wygoda pracy i realne bezpieczeństwo, zwłaszcza tam, gdzie pojawia się prąd stały, jak w fotowoltaice. W tym tekście wyjaśniam, jak działa, czym różni się od wyłącznika i odłącznika oraz na co patrzeć przy doborze do domu, firmy i instalacji PV.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem aparatu
- To aparat do odłączania obwodu, a w wersji izolacyjnej także do zapewnienia bezpiecznej przerwy separacyjnej.
- Nie zastępuje wyłącznika nadprądowego ani ochrony zwarciowej, bo pełni inne zadanie.
- W instalacjach PV kluczowe są parametry DC, liczba biegunów, kategoria użytkowa i odporność na warunki pracy.
- Na prądzie stałym łuk elektryczny gaśnie trudniej niż w AC, więc dobór nie może być przypadkowy.
- Najpraktyczniejszy model to taki, który da się jednoznacznie odłączyć, oznaczyć i w razie potrzeby zablokować w pozycji OFF.
Jak działa aparat do odłączania obwodu
Ja patrzę na ten element przede wszystkim jako na narzędzie do bezpiecznej izolacji. W pozycji otwartej ma stworzyć pewną przerwę w obwodzie, tak aby można było pracować przy instalacji bez ryzyka przypadkowego zasilenia. W praktyce spotyka się tu dwa poziomy funkcji: prostą izolację oraz łączenie prądu roboczego w warunkach, do których aparat został zaprojektowany.
To ważne rozróżnienie. Jeden model może służyć głównie do odseparowania obwodu bez obciążenia, a inny ma już zdolność do załączania i wyłączania prądu roboczego w określonej kategorii użytkowej. Norma IEC 60947-3 obejmuje właśnie aparaty do łączenia, izolowania i ich kombinacje, przy napięciach do 1000 V AC i 1500 V DC. Z punktu widzenia instalatora oznacza to jedno: nie wystarczy sama nazwa z katalogu, trzeba jeszcze sprawdzić, do jakiej pracy aparat został rzeczywiście przewidziany.
W obwodach prądu przemiennego sprawa jest zwykle prostsza, bo łuk łatwiej wygasić. W DC sytuacja jest trudniejsza, dlatego w instalacjach fotowoltaicznych i magazynach energii dobór ma większe znaczenie niż w typowej rozdzielnicy domowej. To prowadzi prosto do najczęstszych pomyłek, bo w języku potocznym te nazwy często się mieszają.
Jak odróżnić go od wyłącznika i odłącznika
W praktyce najwięcej zamieszania robi podobieństwo nazw. Ja rozdzielam te urządzenia według tego, co naprawdę mają robić w obwodzie, a nie według samego wyglądu obudowy.
| Aparat | Co robi | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| Aparat łączeniowy z funkcją izolacji | Odłącza obwód i zapewnia bezpieczną przerwę do pracy serwisowej | Nie chroni sam z siebie przed zwarciem, jeśli nie ma dodatkowego zabezpieczenia | Gdy potrzebuję lokalnego i jednoznacznego odcięcia zasilania |
| Odłącznik | Zapewnia izolację w stanie otwartym | Nie jest przeznaczony do pracy pod obciążeniem | Gdy priorytetem jest separacja, a nie częste łączenie |
| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem oraz umożliwia wyłączenie obwodu | Nie zastępuje funkcji izolacji serwisowej | Gdy potrzebna jest ochrona przewodów i odbiorników |
| Bezpiecznik topikowy | Chroni przed skutkami nadprądu i zwarcia | Nie służy do wygodnego, częstego odłączania obwodu | Gdy priorytetem jest szybka ochrona zwarciowa |
Jeśli mam wskazać jedną praktyczną zasadę, to jest ona prosta: ochronę zapewnia zabezpieczenie, a odseparowanie do pracy robi aparat łączeniowy. To rozdzielenie funkcji jest szczególnie ważne w projektach, gdzie serwis odbywa się regularnie, a błędny dobór potrafi skomplikować każdą późniejszą interwencję. Z tego miejsca łatwo przejść do zastosowań, bo inne wymagania ma dom, inne hala, a jeszcze inne instalacja PV.
Gdzie ten aparat jest naprawdę potrzebny
W domu taki element najczęściej pełni rolę wyraźnego odcięcia sekcji rozdzielnicy albo całego obwodu, który ma zostać bezpiecznie odłączony na czas naprawy. Dla elektryka to wygoda, bo nie musi zgadywać, czy dana linia jest jeszcze pod napięciem. Dla użytkownika to z kolei większa przewidywalność, szczególnie gdy instalacja była rozbudowywana etapami.
W przemyśle znaczenie jest jeszcze większe, bo tam liczy się nie tylko odłączenie, ale też możliwość blokady w pozycji OFF i jasne oznaczenie obwodu. Przy maszynach, liniach technologicznych i szafach sterowniczych taki aparat ułatwia procedury serwisowe i ogranicza ryzyko przypadkowego załączenia. W praktyce ja zawsze patrzę, czy operator może odseparować tylko tę część układu, która rzeczywiście ma być obsługiwana, bez wyłączania połowy zakładu.
W fotowoltaice temat robi się najbardziej techniczny. Tu aparat odłącza stringi od falownika po stronie DC, a to oznacza pracę w warunkach, gdzie łuk elektryczny jest trudniejszy do zgaszenia niż w AC. Dlatego ważne są modele dopuszczone do pracy przy napięciach rzędu 600, 1000 albo 1500 V DC, odpowiednia liczba biegunów oraz konstrukcja przystosowana do warunków zewnętrznych, jeśli montaż odbywa się na dachu, elewacji lub przy urządzeniu na zewnątrz. W niektórych rozwiązaniach spotyka się też obudowy o podwyższonej szczelności, bo w PV sama funkcja odłączania to za mało, gdy reszta instalacji ma pracować na deszczu, słońcu i dużych wahaniach temperatury.
Właśnie dlatego dobór nie zaczyna się od ceny, tylko od miejsca pracy i charakteru obwodu. Gdy to mam ustalone, wybór parametrów staje się znacznie prostszy.
Jak dobrać właściwy model do swojej instalacji
Najpierw sprawdzam, czy mam do czynienia z AC czy DC, potem patrzę na prąd znamionowy, liczbę biegunów i kategorię użytkową. To brzmi banalnie, ale w praktyce właśnie na tych punktach najczęściej pada zły wybór. W DC nie wystarczy napis „1000 V”, jeśli reszta parametrów nie pasuje do konkretnego stringu albo warunków montażu.
| Parametr | Co sprawdzam w praktyce | Dlaczego to ważne |
|---|---|---|
| Napięcie robocze | Czy aparat jest dopuszczony do napięcia obwodu, na przykład 230/400 V AC albo 1000 V DC | Model przeznaczony do AC nie zastąpi wersji DC |
| Prąd znamionowy | Czy wartość odpowiada prądowi obciążenia, z zapasem na warunki pracy i temperaturę | Wysoka temperatura może obniżyć dopuszczalny prąd pracy |
| Liczba biegunów | 2P, 3P lub 4P zależnie od układu i tego, co ma zostać odseparowane | Chodzi o pełne i logiczne odcięcie obwodu |
| Kategoria użytkowa | Na przykład AC-21, AC-23 albo DC-PV1 i DC-PV2 | Mówi, do jakiego rodzaju łączenia aparat został przewidziany |
| Obudowa i stopień ochrony | DIN, montaż tablicowy, obudowa zewnętrzna, IP65 lub podobny poziom ochrony | Wpływa na trwałość, serwis i bezpieczeństwo montażu |
| Blokada i sygnalizacja | Czy da się założyć kłódkę i czy pozycja OFF jest jednoznaczna | Ułatwia procedury serwisowe i ogranicza ryzyko przypadkowego załączenia |

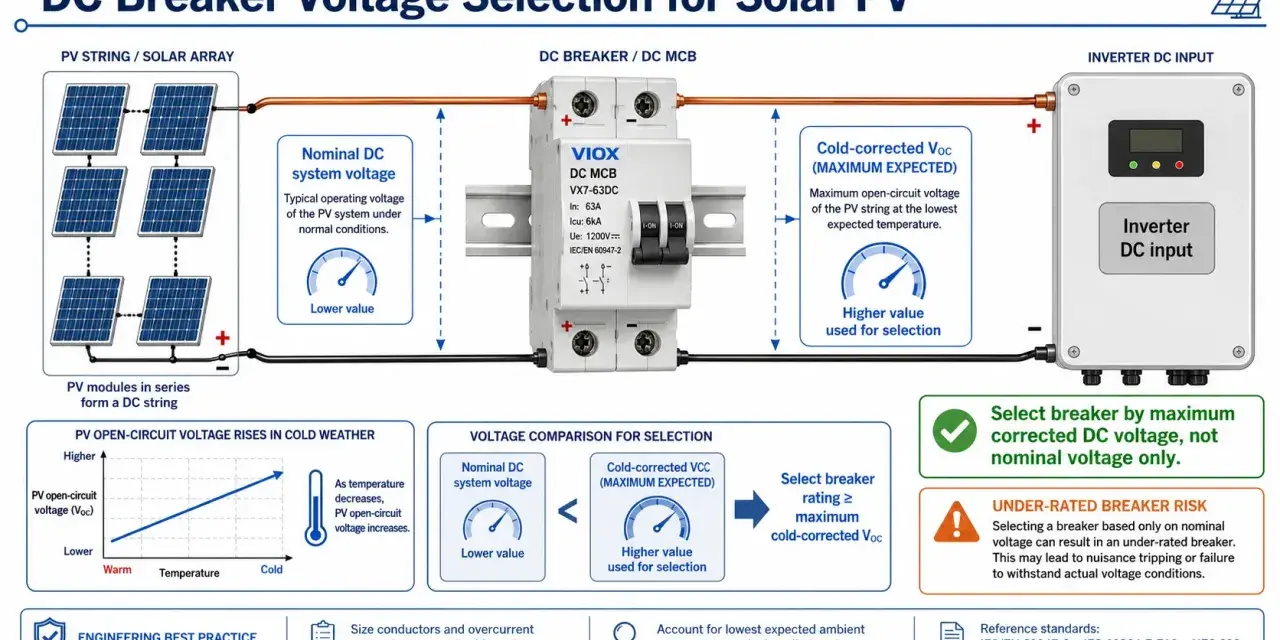

W instalacji PV patrzę jeszcze na napięcie jałowe stringu przy niskiej temperaturze. To ten punkt najczęściej wywraca uproszczony dobór, bo zimą napięcie potrafi być wyższe niż sugeruje letnia praca falownika. Dlatego nie wybieram modelu „na styk”, tylko taki, który ma realny margines dla konkretnego projektu i pozwala uniknąć problemów po pierwszym mrozie. Z tak dobranym aparatem łatwiej też uniknąć typowych błędów montażowych.
Najczęstsze błędy, które widzę przy montażu
- Traktowanie aparatu jako zabezpieczenia zwarciowego. To nie jest jego rola, więc bez właściwego wyłącznika nadprądowego albo bezpiecznika instalacja nadal może być źle chroniona.
- Wybór wersji AC do obwodu DC. Na tabliczce wszystko może wyglądać podobnie, ale zachowanie przy gaszeniu łuku jest zupełnie inne.
- Ignorowanie temperatury otoczenia. W rozdzielnicy na poddaszu albo w skrzynce zewnętrznej parametry katalogowe nie zawsze są osiągalne w pełnym zakresie.
- Montaż bez wygodnego dostępu serwisowego. Jeśli trzeba demontować pół osprzętu, żeby dojść do jednego aparatu, to coś zostało źle zaprojektowane.
- Brak czytelnego opisu obwodu. Po kilku latach nikt nie pamięta, co było odcinane, a to wydłuża każdą naprawę.
- Pomijanie blokady w pozycji OFF. Przy serwisie to drobiazg, który potrafi oszczędzić poważny problem.
Ja zwykle powtarzam jedną rzecz: dobry aparat nie ratuje złego projektu, ale zły dobór bardzo szybko ujawnia słabe miejsca całej instalacji. W obwodach DC błędy wychodzą szybciej, bo nie ma tu tyle marginesu co w klasycznym AC. Dlatego przed montażem warto sprawdzić nie tylko sam model, ale też sposób jego użycia w całym układzie.
Co warto zaplanować przy modernizacji instalacji i rozdzielnicy
Jeśli modernizujesz rozdzielnicę albo dokładane są kolejne elementy PV, nie patrzę wyłącznie na bieżący stan instalacji. Sprawdzam, czy odcięcie jest logiczne, czy obwód da się jasno opisać i czy aparat będzie dostępny bez improwizacji przy każdym serwisie. To właśnie te drobne rzeczy najczęściej decydują o tym, czy instalacja pozostaje wygodna w eksploatacji po pięciu latach, czy zaczyna być problemem już po pierwszej rozbudowie.
Przy PV oddzielam stronę AC od DC i nie zakładam, że jeden element załatwi wszystko. W praktyce najlepszy efekt daje układ, w którym każdy fragment instalacji można bezpiecznie odłączyć, opisać i zabezpieczyć zgodnie z funkcją, jaką ma pełnić. Jeśli układ jest większy, montowany na zewnątrz albo pracuje z wysokim napięciem stałym, dobór powinien być oparty na danych katalogowych, a nie na intuicji. Dobrze dobrany aparat nie robi wrażenia efektowną nazwą. Ma po prostu odciąć obwód wtedy, kiedy trzeba, i zrobić to przewidywalnie, bez improwizacji.
