Uziemienie wokół budynku to nie jest detal „na później”, tylko element, który realnie wpływa na bezpieczeństwo instalacji, ochronę odgromową i pracę fotowoltaiki. W praktyce chodzi o zamknięty pierścień przewodzący wokół obiektu, czyli uziom otokowy, który pomaga rozpraszać prądy zwarciowe i udary piorunowe oraz wyrównuje potencjały wewnątrz budynku. Poniżej pokazuję, kiedy takie rozwiązanie ma sens, jak powinno być wykonane, z jakich materiałów je robić i na co uważać przy odbiorze.
Najkrótsza droga do poprawnie wykonanego otoku
- To zewnętrzny, zamknięty pierścień uziemiający wokół obiektu, najczęściej stosowany tam, gdzie nie da się oprzeć instalacji na fundamencie.
- Najbezpieczniej układać go na głębokości co najmniej 0,5 m, zwykle około 1 m od ściany budynku.
- Przy większych obiektach i ochronie odgromowej warto zagęścić połączenia, żeby siatka nie była zbyt rzadka.
- Największe znaczenie mają: ciągłość elektryczna, jakość połączeń, dobór materiału i późniejszy pomiar.
- W nowym domu z PV najlepiej zaplanować go razem z wyrównaniem potencjałów i ogranicznikami przepięć, a nie dopiero po zakończeniu budowy.
Czym jest zewnętrzny pierścień uziemiający i kiedy się go stosuje
Najprościej ujmując, to przewodząca pętla prowadzona dookoła budynku i zakopana w gruncie. Jej zadaniem jest stworzenie możliwie dobrego kontaktu z ziemią oraz bezpiecznego toru dla prądów zwarciowych i odgromowych. Ja traktuję takie rozwiązanie jako praktyczny sposób na stabilne wyrównanie potencjałów, a nie jako „magiczny kabel do wszystkiego”.
Po taki układ sięga się najczęściej wtedy, gdy uziom fundamentowy nie został przewidziany, nie da się go poprawnie wykorzystać albo trzeba go uzupełnić. Typowy przykład to gotowy dom, rozbudowa istniejącego obiektu, budynek z izolacją obwodową albo sytuacja, w której projekt ochrony odgromowej wymaga bardziej rozbudowanego układu niż sam punktowy pręt. W obiektach z instalacją PV ten temat robi się jeszcze ważniejszy, bo dochodzą metalowe konstrukcje, falownik, ograniczniki przepięć i połączenia wyrównawcze. To prowadzi nas do pytania, jak taki układ powinien wyglądać w praktyce.
Jak powinien wyglądać poprawny montaż
W dobrze zaprojektowanym rozwiązaniu liczy się geometria, a nie tylko „czy coś jest zakopane”. Jak podają materiały RST, otok układa się zwykle na głębokości co najmniej 0,5 m i mniej więcej 1 m od zewnętrznych ścian budynku. To rozsądny kompromis: z jednej strony przewód jest chroniony mechanicznie, z drugiej pozostaje w dobrym kontakcie z gruntem.
- Zamknięty obwód - pierścień powinien otaczać budynek bez przypadkowych przerw, bo ciągłość elektryczna ma tu pierwszeństwo przed wygodą montażu.
- Połączenia poprzeczne - przy większych obiektach warto dołożyć dodatkowe mostki, żeby nie dopuścić do zbyt dużych oczek siatki.
- Główna szyna wyrównawcza - otok trzeba sensownie połączyć z instalacją wewnętrzną, bo samo zakopanie przewodu nie załatwia jeszcze wyrównania potencjałów.
- Złącze kontrolne - punkt pomiarowy powinien być dostępny, inaczej późniejsza kontrola staje się kłopotliwa albo wręcz niemożliwa.

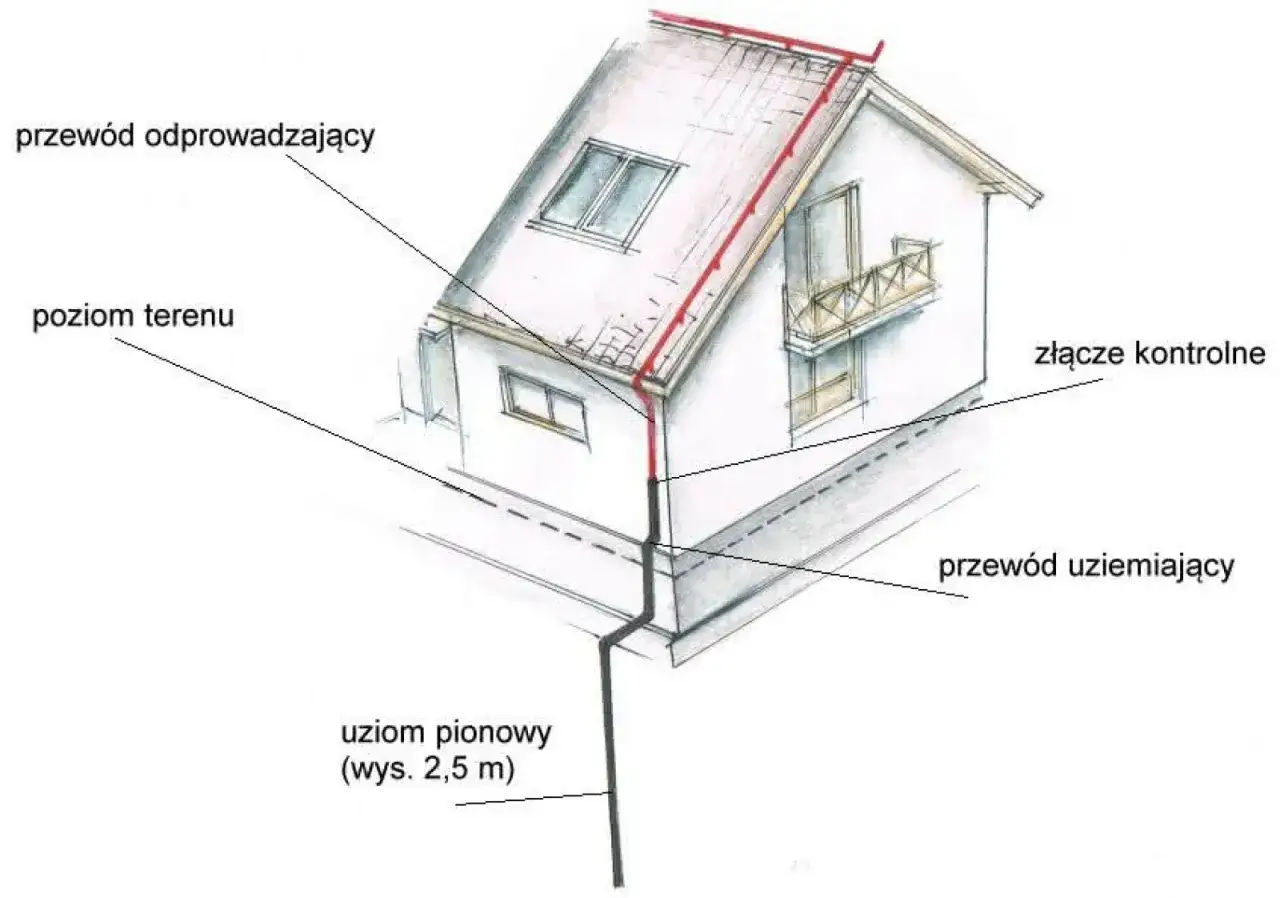

- Połączenie z ochroną odgromową - jeśli budynek ma zewnętrzny system LPS, integracja z przewodami odprowadzającymi musi być przewidziana w projekcie, a nie dorabiana „na budowie”.
W praktyce zwracam też uwagę na to, czy wokół domu nie powstaje przypadkiem izolacyjna „miska” z folii, hydroizolacji albo nieprzewodzącej zasypki, bo wtedy skuteczność kontaktu z gruntem spada. Dobrze wykonany montaż to nie tylko sam wykop i bednarka, ale też sposób łączenia elementów, ochrona przed korozją i sensowne wyprowadzenie punktów pomiarowych. Skoro mamy już geometrię, warto przejść do materiału, bo od niego zależy trwałość całego układu.
Z jakich materiałów robi się otok i dlaczego to ma znaczenie
Tu nie ma sensu oszczędzać na ślepo. W ziemi liczy się nie tylko przewodność, ale też odporność na korozję, wilgoć, skład gruntu i długość eksploatacji. W materiałach DEHN dla układów uziemiających podkreśla się, że do gruntu lepiej sprawdza się stal nierdzewna, a do ułożenia w betonie stal ocynkowana. To praktyczne rozróżnienie, które w realnej inwestycji robi dużą różnicę.
| Materiał | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Bednarka ocynkowana | Niska cena, łatwy montaż, duża dostępność | Słabsza odporność na długotrwałą korozję w trudnym gruncie | Domy jednorodzinne, proste realizacje, odcinki w betonie |
| Stal nierdzewna V4A | Bardzo dobra trwałość, lepsza odporność chemiczna | Wyraźnie wyższy koszt materiału | Grunty agresywne, obiekty o dłuższym cyklu życia, bardziej wymagające projekty |
| Miedź lub stal miedziowana | Wysoka odporność i dobre parametry przewodzenia | Wyższa cena i większa wrażliwość na błędy doboru połączeń | Specjalne projekty, gdy projektant przewiduje taki układ |
W 2026 r. w ofertach hurtowych bednarka 30x4 mm pojawia się zwykle w okolicach 10 zł/kg, a krążek 50 kg kosztuje najczęściej kilkaset złotych brutto. To oznacza, że sam materiał rzadko jest największym wydatkiem. Z mojego punktu widzenia więcej szkód robią oszczędności na łącznikach, zabezpieczeniu antykorozyjnym i robociźnie niż różnica między tańszą a droższą stalą. Kiedy materiał jest już dobrany, najważniejsze staje się porównanie całego rozwiązania z innymi typami uziomów.
Uziemienie pierścieniowe, fundamentowe i szpilkowe nie działają tak samo
To jeden z tych tematów, w których najłatwiej popełnić błąd z przyzwyczajenia. Nie ma jednego „najlepszego” uziomu do wszystkiego. Najlepsze jest to rozwiązanie, które pasuje do etapu budowy, gruntu i planowanego systemu ochrony. Poniżej zestawiam najczęstsze warianty bez marketingowej otoczki.
| Typ uziomu | Najlepsze zastosowanie | Atuty | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy budynek na etapie zbrojenia i betonu | Świetny kontakt z konstrukcją, długa trwałość, zwykle najlepsza baza dla całej instalacji | Trzeba go zaplanować od początku; w gotowym domu jest praktycznie nieosiągalny bez dużej ingerencji |
| Pierścieniowy | Dom gotowy, modernizacja, brak pewnego fundamentu | Łatwiejsza rozbudowa, możliwość integracji z odgromówką i wyrównaniem potencjałów | Wymaga wykopu, miejsca wokół budynku i dobrego doboru materiału |
| Szpilkowy | Mała działka, poprawka istniejącej instalacji, trudny zakres robót ziemnych | Szybki montaż, mniejsza ingerencja w teren | Często potrzebuje kilku punktów, by osiągnąć sensowny efekt; nie zawsze zastąpi rozwiązanie obwodowe |
W praktyce nowy dom najczęściej wygrywa na etapie fundamentów, bo wtedy łatwiej zrobić układ najbardziej stabilny i najmniej problematyczny w eksploatacji. Otok jest za to bardzo sensownym planem B, a czasem również uzupełnieniem większego systemu. Ja wybieram go wtedy, gdy chcę poprawić jakość uziemienia bez rozwalania połowy budowy. Skoro wiemy już, który wariant kiedy ma sens, trzeba jeszcze spojrzeć na koszty, bo to zwykle pierwszy realny filtr decyzji.
Ile to kosztuje i od czego zależy
Ceny są bardziej zmienne, niż wielu inwestorów zakłada. Wpływ mają: długość obwodu, rodzaj gruntu, region, konieczność odtworzenia nawierzchni, liczba połączeń, dostępność wykopu i to, czy układ trzeba włączyć w instalację odgromową oraz PV. Na rynku w 2026 r. orientacyjne widełki wyglądają mniej więcej tak:
| Element | Orientacyjny koszt |
|---|---|
| Bednarka 30x4 mm | około 10 zł/kg; krążek 50 kg zwykle kilkaset złotych brutto |
| Złącza, zaciski, elementy kontrolne | od kilkudziesięciu do kilkuset złotych, zależnie od systemu |
| Robocizna dla domu jednorodzinnego | często około 2500-3800 zł za otok, lokalnie więcej |
| Dodatkowe pomiary i dokumentacja | najczęściej kilkaset złotych |
W porównaniu z prostym układem szpilkowym otok bywa droższy na starcie, ale zwykle daje bardziej przewidywalny efekt użytkowy. Dla mnie najważniejsze jest jednak coś innego: najtańsza oferta często pomija detale, które później bolą najbardziej, czyli pomiary, korozję i poprawne połączenia. To szczególnie istotne tam, gdzie w grę wchodzi fotowoltaika i ochrona przepięciowa.
Dlaczego ma to znaczenie dla fotowoltaiki i ochrony przepięciowej
Instalacja PV nie lubi przypadkowych rozwiązań. Falownik, konstrukcja montażowa, przewody DC, ograniczniki przepięć i metalowe elementy dachu muszą pracować w jednym, spójnym układzie potencjałów. Dobrze zrobione uziemienie wokół budynku pomaga ograniczyć różnice potencjałów, a to ma bezpośredni wpływ na żywotność elektroniki i bezpieczeństwo ludzi.
Jeśli dach ma zewnętrzną ochronę odgromową, sprawa robi się jeszcze bardziej techniczna. Trzeba przewidzieć połączenia z przewodami odprowadzającymi, miejsce dla złączy kontrolnych i drogę dla połączeń wyrównawczych. W praktyce nie chodzi tylko o „zbijanie pioruna do ziemi”, ale o kontrolowane rozprowadzenie energii tak, żeby nie szukała sobie drogi przez instalację PV albo metalowe fragmenty budynku. Gdy projektuję taki układ w głowie, zawsze zakładam, że najgorszy dzień dla instalacji to nie dzień bez słońca, tylko dzień z wyładowaniem i przepięciem. To prowadzi do najczęstszych błędów, które wychodzą dopiero po wykonaniu robót.
Najczęstsze błędy, które później wychodzą w pomiarach
- Przerwany pierścień - jeden „brakujący” odcinek potrafi zepsuć cały efekt, nawet jeśli reszta wygląda solidnie.
- Zbyt płytkie ułożenie - przewód jest bardziej narażony na uszkodzenia i szybciej pracuje w gorszych warunkach gruntowych.
- Słabe połączenia - źle wykonane spawy, przypadkowe skręcenia albo prowizoryczne zaciski szybko wychodzą na jaw przy pomiarze ciągłości.
- Łączenie „jak leci” - drut wiązałkowy nie zastępuje połączeń przeznaczonych do układów uziemiających.
- Brak złącza kontrolnego - bez punktu pomiarowego trudno cokolwiek sprawdzić bez rozkuwania terenu.
- Oderwanie od reszty instalacji - sam otok bez sensownego połączenia z GSW, odgromówką i konstrukcją PV daje połowiczny efekt.
Najbardziej kosztowne są błędy, których nie widać od razu. Dlatego nie ufam układom ocenianym wyłącznie „na oko”. Po zakończeniu robót trzeba jeszcze sprawdzić, czy dokumentacja zgadza się z rzeczywistością i czy instalacja nadaje się do bezpiecznego odbioru. O to właśnie chodzi w ostatnim kroku.
Na co spojrzeć przed odbiorem, żeby nie poprawiać wszystkiego po zasypaniu wykopu
Zanim teren zostanie zamknięty kostką, ziemią i opaską wokół domu, sprawdzam pięć rzeczy: czy układ jest ciągły, czy ma dostępny punkt kontrolny, czy materiał odpowiada warunkom gruntu, czy połączenia z instalacją wewnętrzną są wykonane zgodnie z projektem i czy są protokoły pomiarowe. To niewielka lista, ale każdy punkt oszczędza później nerwy, kopanie i koszty.
- czy pierścień jest zamknięty i ma zaplanowane połączenia poprzeczne, jeśli wymagają tego wymiary obiektu,
- czy złącza są dostępne do kontroli, a nie schowane pod zabudową,
- czy protokół obejmuje pomiar ciągłości i wartość uziemienia,
- czy połączenia z GSW, ochroną odgromową i instalacją PV są faktycznie wykonane,
- czy wykonawca zostawił dokumentację, która pozwala później coś odtworzyć bez zgadywania.
Dobrze wykonane uziemienie wokół budynku nie rzuca się w oczy, ale właśnie dlatego jest tak ważne: działa latami, bezobsługowo i wspiera całą instalację, od piorunochronu po fotowoltaikę. Jeśli planujesz nowy dom albo modernizację, najlepiej domknąć ten temat na etapie projektu, zanim pojawi się kostka, taras i gotowa elewacja.
