Termistor o ujemnym współczynniku temperaturowym to jeden z tych elementów, które wyglądają niepozornie, a potrafią realnie poprawić bezpieczeństwo i stabilność układu. W praktyce używa się go do pomiaru temperatury, zabezpieczania baterii, a także do ograniczania prądu rozruchowego w zasilaczach i elektronice mocy. Największy błąd to traktowanie go jak zwykłego rezystora, bo tu liczy się nie tylko wartość nominalna, ale też charakterystyka, tolerancja i sposób pracy w konkretnym obwodzie.
Najważniejsze informacje o termistorze NTC w elektryce
- NTC to termistor, którego rezystancja spada, gdy rośnie temperatura.
- Najczęściej służy jako czujnik temperatury albo ogranicznik prądu rozruchowego.
- Popularne wartości nominalne to np. 10 kΩ przy 25°C, ale spotyka się też elementy od kilku omów do 10 MΩ.
- Typowa dokładność standardowych modeli mieści się zwykle w zakresie 0,5°C do 1,5°C, a precyzyjniejsze wersje schodzą niżej.
- Do doboru liczą się: R25, beta, tolerancja, zakres temperatur, prąd pomiarowy i montaż.
- W układach mocy trzeba pilnować samonagrzewania, bo zbyt duży prąd potrafi zafałszować wynik.
Jak działa termistor NTC i dlaczego jest tak użyteczny
NTC to skrót od negative temperature coefficient, czyli ujemnego współczynnika temperaturowego. Im wyższa temperatura, tym niższa rezystancja elementu. To właśnie ta odwrotna zależność sprawia, że taki czujnik jest prosty w użyciu, szybki i tani, ale też nieliniowy, więc nie da się go czytać jak zwykłego rezystora o stałej wartości.
W praktyce najczęściej spotyka się go jako pasywny, dwukońcówkowy element włączony do dzielnika napięcia albo układu z prądem stałym. Ja zwykle patrzę na niego jak na bardzo czuły przetwornik rezystancji na temperaturę: sam niczego nie „mówi”, dopóki nie podasz mu odpowiedniego pobudzenia. Właśnie dlatego w projekcie liczy się nie tylko sam termistor, ale też rezystor odniesienia, przetwornik ADC i sposób przeliczenia wyniku na stopnie Celsjusza.

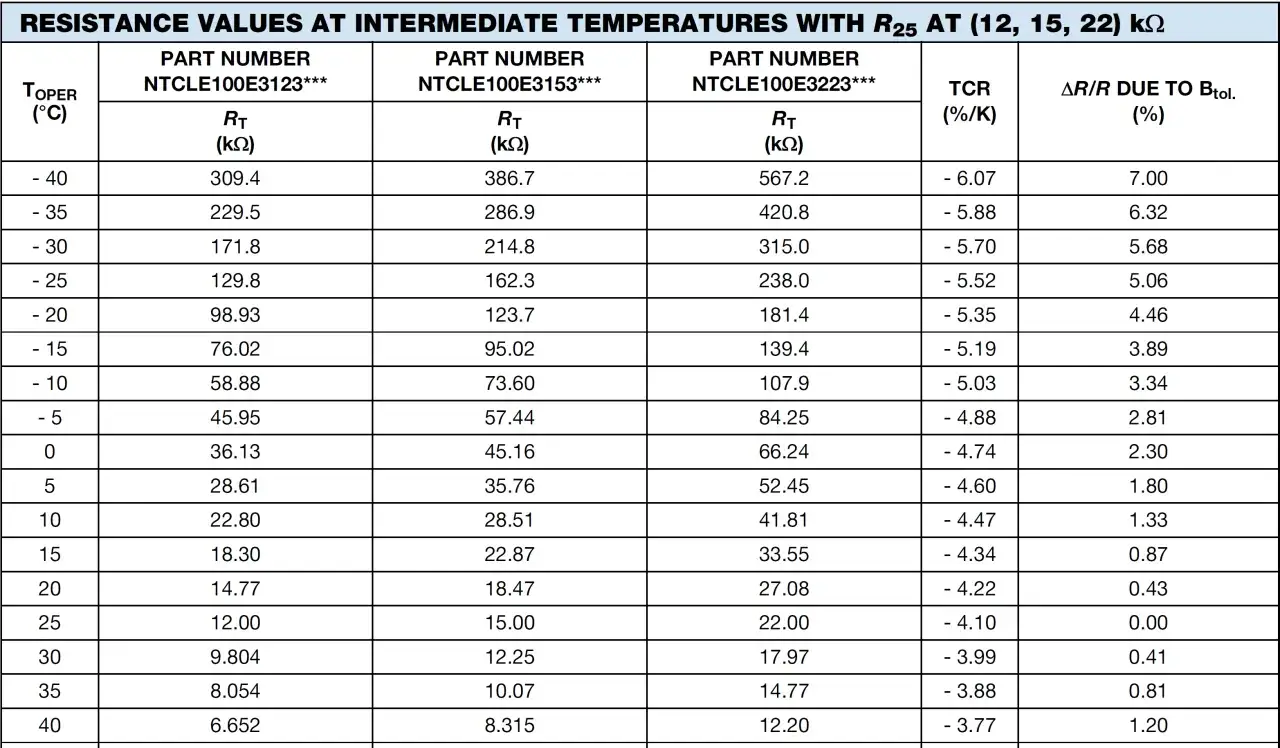

Najbardziej popularna wersja to 10 kΩ przy 25°C, czyli R25. Ten punkt odniesienia jest ważny, bo pokazuje nominalną rezystancję w temperaturze pokojowej i pomaga dobrać resztę układu. Zwykle im bliżej spodziewanego zakresu pracy, tym łatwiej uzyskać sensowną rozdzielczość pomiaru. To prowadzi wprost do pytania, gdzie taki element sprawdza się najlepiej.
Gdzie w elektryce i energetyce spotyka się ten element
W instalacjach elektrycznych i układach zasilania termistor o ujemnym współczynniku temperaturowym ma dwa główne zadania: mierzy temperaturę albo ogranicza prąd przy starcie. Oba zastosowania są praktyczne, ale wymagają trochę innego podejścia do doboru elementu i połączenia go z resztą układu.
- W zasilaczach i falownikach ogranicza prąd rozruchowy, gdy ładowane są duże kondensatory wejściowe.
- W ładowarkach i pakietach akumulatorów monitoruje temperaturę ogniw podczas ładowania.
- W elektronice sterującej pomaga wykrywać przegrzanie radiatora, uzwojenia albo sekcji mocy.
- W systemach HVAC, automatyce budynkowej i AGD służy do prostego pomiaru temperatury powietrza lub cieczy.
- W rozwiązaniach energetycznych bywa stosowany w magazynach energii, sterownikach ładowania i elektronice pomocniczej falowników.
Warto rozumieć, że NTC nie jest rozwiązaniem „do wszystkiego”. Przy dokładnym pomiarze w szerokim zakresie temperatur często przegrywa z czujnikami RTD, a przy ochronie bardzo dużych mocy może wymagać obejścia przekaźnikiem albo inną metodą soft-startu. Właśnie dlatego dobór jest ważniejszy niż sama nazwa elementu.
Jeśli patrzę na projekt z perspektywy praktycznej, najpierw odpowiadam sobie na pytanie, czy potrzebuję pomiaru, czy ochrony. Dopiero potem wybieram konkretny wariant i parametry wejściowe. To naturalnie prowadzi do doboru.
Jak dobrać właściwy model do konkretnego układu
Dobór NTC zaczynam od trzech rzeczy: punktu odniesienia, zakresu temperatur i tego, jak bardzo precyzyjny ma być odczyt. Sam zapis „10 kΩ” nie wystarcza, bo dwa termistory o tej samej wartości nominalnej mogą zachowywać się inaczej w różnych temperaturach, jeśli mają inną wartość beta albo inną tolerancję. W praktyce właśnie te szczegóły odróżniają poprawny projekt od takiego, który działa tylko „mniej więcej”.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| R25 | Rezystancja przy 25°C | Dobierz tak, by odpowiadała zakresowi pracy; 10 kΩ to częsty punkt startowy. |
| Beta | Opisuje krzywiznę charakterystyki | Sprawdź, czy podano ją dla pary 25/50°C czy 25/85°C i trzymaj się zakresu z noty katalogowej. |
| Tolerancja | Rozrzut wartości rzeczywistej względem nominalnej | Standardowe elementy bywają w okolicach 0,5% do 10% w zależności od klasy i temperatury. |
| Zakres temperatur | Obszar, w którym element pracuje poprawnie | Do typowego monitoringu wystarcza często okolica od -50°C do +150°C, ale sprawdź kartę katalogową. |
| Samonagrzewanie | Własne podgrzewanie elementu przez prąd pomiarowy | Im mniejszy prąd, tym mniejsze zafałszowanie wyniku. |
R25 i beta to nie są szczegóły do pominięcia
Jeżeli element ma pracować jako czujnik temperatury, patrzę na R25 i beta razem. R25 mówi mi, gdzie termistor zaczyna pracę, a beta podpowiada, jak szybko zmienia się rezystancja wraz z temperaturą. Dla odczytu wokół temperatury pokojowej bardzo często sensownym punktem startowym jest dzielnik z rezystorem o podobnej wartości do R25. Dzięki temu układ ma lepszą czułość w pobliżu temperatury, która rzeczywiście mnie interesuje.
Tolerancja i dokładność nie są tym samym
Standardowy termistor może być wystarczający do prostego alarmu przegrzania, ale do dokładnego pomiaru już nie. W praktyce spotyka się elementy dające typowo około 0,5°C do 1,5°C, a dokładniejsze wersje schodzą nawet do 0,1°C lub 0,2°C w węższym zakresie. Jeśli zakres jest szeroki, często trzeba zastosować tablicę LUT, interpolację albo równanie Steinharta-Harta, bo sama liniaryzacja sprzętowa nie wystarczy.
Przeczytaj również: Ile zarabia elektryk po zawodówce? Zaskakujące fakty o wynagrodzeniach
Prąd pomiarowy musi być mały
To jeden z najczęstszych błędów. Jeżeli przez termistor popłynie za duży prąd, element sam się ogrzeje i wynik pomiaru przesunie się w górę. W prostych układach pomiarowych wybieram więc takie pobudzenie, które nie zmienia temperatury czujnika. W układach niskomocowych to często ważniejsze niż sama rozdzielczość ADC.
Gdy mam już parametry, dopiero wtedy porównuję NTC z innymi typami czujników. I tu różnice są dużo bardziej praktyczne, niż wielu osobom się wydaje.
NTC, PTC i RTD w praktyce różnią się bardziej, niż sugeruje nazwa
Najkrócej: NTC jest zwykle najlepszy do taniego i szybkiego pomiaru temperatury oraz do prostych zabezpieczeń, PTC częściej służy do ochrony prądowej, a RTD wybiera się tam, gdzie liczy się wyższa dokładność i lepsza liniowość. W projektach energetycznych i elektronicznych nie pytam więc „który czujnik jest lepszy”, tylko „który rozwiązuje mój problem najmniejszym kosztem i ryzykiem”.
| Cechy | NTC | PTC | RTD |
|---|---|---|---|
| Zależność od temperatury | Rezystancja maleje wraz z temperaturą | Rezystancja rośnie wraz z temperaturą | Rezystancja rośnie prawie liniowo |
| Liniowość | Nieliniowa, wykładnicza | Nieliniowa | Zbliżona do liniowej |
| Typowy zakres | Około -80°C do +150°C, zależnie od konstrukcji | Zwykle 60°C do 120°C w zastosowaniach przełączających | Około -200°C do +850°C |
| Dokładność | Typowo 0,5°C do 1,5°C, lepsze modele wyżej | Głównie funkcja ochronna, nie pomiarowa | Wysoka, dobra do precyzyjnych pomiarów |
| Szybkość reakcji | Szybka | Szybka | Wolniejsza |
| Koszt | Niski do umiarkowanego | Niski | Umiarkowany do wysokiego |
| Najlepsze użycie | Pomiar temperatury, monitoring baterii, prosta ochrona | Zabezpieczenie nadprądowe | Precyzyjny pomiar w szerokim zakresie |
W instalacjach PV, zasilaczach i układach ładowania zwykle wygrywa prostota NTC, ale tylko wtedy, gdy ktoś uczciwie uwzględni jego nieliniowość. Właśnie to pomijają początkujący, zakładając, że „jakiś 10 kΩ” zadziała wszędzie tak samo. Nie zadziała. I to jest dobry moment, żeby omówić typowe błędy.
Najczęstsze błędy przy pomiarze i ograniczaniu prądu
Gdy poprawiam układy z termistorem, najczęściej widzę te same potknięcia. Część z nich dotyczy pomiaru temperatury, a część ograniczania prądu rozruchowego, ale mechanizm jest podobny: ktoś dobiera element „na oko”, a potem dziwi się, że wyniki nie są stabilne albo zabezpieczenie działa tylko czasami.
- Dobór tylko po wartości nominalnej, bez sprawdzenia beta i tolerancji.
- Zbyt duży prąd pomiarowy, który podgrzewa sam czujnik.
- Montaż z dala od miejsca, którego temperatura ma być mierzona.
- Zakładanie, że termistor liniowo przelicza temperaturę bez korekcji.
- Wymiana uszkodzonego elementu na „byle 10 kΩ”, bez dopasowania charakterystyki.
- Stosowanie NTC do precyzyjnego pomiaru w bardzo szerokim zakresie bez kalibracji.
W przypadku ograniczania prądu rozruchowego ważna jest też mechanika pracy układu. NTC działa dobrze na starcie, bo ma wtedy wyższą rezystancję, ale po nagrzaniu jego opór spada i zabezpieczenie słabnie. To normalne zachowanie, a nie wada samego elementu. Jeśli układ ma często się włączać i wyłączać, trzeba uwzględnić czas stygnięcia i warunki pracy, bo przy gorącym starcie ograniczenie będzie znacznie mniej skuteczne.
Właśnie dlatego przed montażem robię jeszcze krótką kontrolę jakości projektu. To zwykle oszczędza więcej czasu niż późniejsze poprawki na gotowej płycie.
Przed uruchomieniem układu sprawdzam jeszcze trzy rzeczy
Jeżeli projekt ma już wybrany termistor, nie zamykam tematu bez prostego testu w rzeczywistych warunkach. To nie musi być rozbudowana procedura. Zwykle wystarczą trzy sprawdzenia, które od razu pokazują, czy układ ma sens.
- Sprawdzam odczyt w dwóch punktach temperatury, najlepiej takim, który jest zbliżony do pracy układu, i drugim wyraźnie wyższym.
- Weryfikuję, czy tor pomiarowy nie wychodzi poza zakres ADC i czy dzielnik napięcia ma sensowny punkt pracy.
- Patrzę, czy czujnik jest zamontowany tam, gdzie naprawdę ma mierzyć temperaturę, a nie tylko tam, gdzie było najłatwiej go przylutować.
W projektach z bateriami, ładowarkami i falownikami szczególnie ważne są też: stabilność długoterminowa, odporność na drgania oraz zgodność z temperaturą elementów otoczenia. Jeżeli termistor ma chronić elektronikę przed przegrzaniem, trzeba przewidzieć histerezę albo logikę wyłączenia, żeby układ nie „klikał” przy granicznej temperaturze. W praktyce to drobny detal, który mocno wpływa na niezawodność całego systemu.
Jeżeli projekt dotyczy magazynu energii, ładowarki albo falownika, zaczynam od R25, beta i samonagrzewania. To zwykle wystarcza, żeby odróżnić poprawny dobór od przypadkowego i uniknąć kosztownych poprawek na końcu.
