Uziemienie w gniazdku to nie ozdobny detal, tylko element, który ma odprowadzić prąd w sytuacji awarii i dać zabezpieczeniom czas na zadziałanie. W praktyce najwięcej pytań budzą trzy rzeczy: czy bolec naprawdę coś robi, czym różni się nowa instalacja od starego zerowania i jak sprawdzić, czy domowe gniazdo jest bezpieczne. W tym tekście rozkładam to na proste części, bez technicznego żargonu tam, gdzie nie jest potrzebny.
Najważniejsze rzeczy, które warto wiedzieć o ochronie w gniazdku
- Bolec lub styk ochronny sam w sobie nie wystarcza - liczy się jeszcze ciągłość przewodu ochronnego i poprawny układ całej instalacji.
- W Polsce najczęściej spotyka się gniazda typu E, a w części instalacji także rozwiązania Schuko typu F.
- Brak ochrony jest szczególnie problematyczny przy sprzętach z metalową obudową, urządzeniach AGD i w pomieszczeniach wilgotnych.
- Prosty tester lub multimetr może pomóc, ale nie zastępuje pomiaru impedancji pętli zwarcia i oceny wykonanej przez elektryka.
- W starych instalacjach spotyka się zerowanie, lecz nie wolno zakładać z góry, że każdą dwużyłową instalację da się bezpiecznie przerabiać w ten sam sposób.
- RCD, czyli wyłącznik różnicowoprądowy, jest ważnym dodatkiem, ale nie zastępuje prawidłowego przewodu PE.
Co właściwie robi przewód ochronny
Ja patrzę na to tak: gniazdo jest bezpieczne nie wtedy, gdy ma bolce czy metalowe styki, ale wtedy, gdy cały tor ochronny działa tak, jak powinien. Przewód ochronny PE ma stworzyć drogę dla prądu awaryjnego, jeśli w urządzeniu dojdzie do uszkodzenia izolacji i faza pojawi się na obudowie.
To ważne rozróżnienie, bo wiele osób myśli o uziemieniu jak o jednorazowym elemencie w ścianie. W rzeczywistości chodzi o mechanizm: prąd ma popłynąć drogą o małej rezystancji, zabezpieczenie ma zareagować szybko, a użytkownik nie powinien stać się tą drogą. Właśnie dlatego sam wygląd gniazdka nie wystarcza, by ocenić bezpieczeństwo.
W praktyce mówimy więc o ochronie przeciwporażeniowej, a nie o „ziemi” rozumianej dosłownie. W nowoczesnej instalacji przewód PE jest osobnym przewodem ochronnym. W starszych układach ochronę realizowano inaczej, co prowadzi do częstego zamieszania między uziemieniem a zerowaniem. Do tego wrócę za chwilę, bo to właśnie tam najłatwiej popełnić kosztowny błąd.
Jak rozpoznać gniazdo z ochroną i co naprawdę w nim działa
W Polsce najczęściej spotkasz gniazda typu E, czyli te z charakterystycznym bolcem pośrodku. W wielu innych krajach europejskich popularne są także gniazda typu F, znane jako Schuko, gdzie rolę ochrony pełnią metalowe styki po bokach. Z zewnątrz wyglądają podobnie, ale sposób realizacji ochrony jest inny.
| Rodzaj gniazda | Jak wygląda | Co daje | Ograniczenia |
|---|---|---|---|
| Typ E | Dwa otwory i bolec ochronny | Najczęstsze rozwiązanie w polskich domach | Sam bolec nie chroni, jeśli nie jest poprawnie połączony z instalacją |
| Typ F | Dwa otwory i styki boczne | Stosowane w wielu krajach Europy | Wymaga zgodności z osprzętem i instalacją |
| Gniazdo bez styku ochronnego | Dwa otwory bez bolca i bez styków bocznych | Wystarcza dla części urządzeń o niskim ryzyku | Nie zapewnia ochrony urządzeniom, które jej potrzebują |
Warto też pamiętać, że sama obecność pasującej wtyczki niczego nie przesądza. Wtyczka typu C może fizycznie wejść do gniazda z bolcem, ale to jeszcze nie oznacza, że urządzenie korzysta z ochrony. Dla sprzętu klasy I, czyli takiego z metalową obudową i przewidzianym przewodem ochronnym, to rozróżnienie ma duże znaczenie. Urządzenia klasy II, oznaczane zwykle symbolem podwójnego kwadratu, mają podwójną izolację i nie wymagają PE, ale to nie znaczy, że ochrona w domu przestaje być ważna.
To prowadzi do prostego wniosku: wygląd osprzętu jest tylko wskazówką. O tym, czy instalacja rzeczywiście chroni, decyduje dopiero sposób połączenia i pomiary. I właśnie tam najczęściej wychodzą ukryte problemy.
Kiedy brak ochrony jest realnym problemem
Nie każde urządzenie staje się groźne tylko dlatego, że nie ma osobnego przewodu ochronnego. Trzeba jednak uczciwie powiedzieć, że są sytuacje, w których ryzyko rośnie wyraźnie. Dla mnie najważniejsze są cztery scenariusze:
- sprzęty AGD z metalową obudową, takie jak pralka, zmywarka, lodówka czy piekarnik,
- pomieszczenia wilgotne lub narażone na kontakt z wodą, zwłaszcza kuchnia, łazienka, pralnia i garaż,
- starsze obwody z zużytym okablowaniem, szczególnie tam, gdzie instalacja pamięta jeszcze lata 70. lub 80.,
- urządzenia pracujące długo i pod obciążeniem, na przykład przedłużacze z wieloma odbiornikami, narzędzia warsztatowe albo sprzęt grzewczy.
W takich miejscach brak ochrony nie jest drobnym niedociągnięciem, tylko realnym ograniczeniem instalacji. Jeśli dojdzie do uszkodzenia izolacji, metalowa obudowa może znaleźć się pod napięciem, a użytkownik dowiaduje się o problemie dopiero w najgorszym możliwym momencie. Dlatego w praktyce nie oceniam gniazdka przez pryzmat samego bolca, tylko przez to, co jest do niego podłączone i w jakim stanie jest cała instalacja.
Jest też druga strona medalu: nie każdy sprzęt potrzebuje PE, żeby działać poprawnie. Laptop z zasilaczem klasy II czy ładowarka telefonu zwykle nie stawiają takich wymagań jak duże AGD. To jednak nie powinno uspokajać za bardzo, bo domowa instalacja ma służyć latami i musi być gotowa także na sprzęty, które dopiero pojawią się później. Następny krok to sprawdzenie, czy obecne gniazdo faktycznie spełnia swoje zadanie.

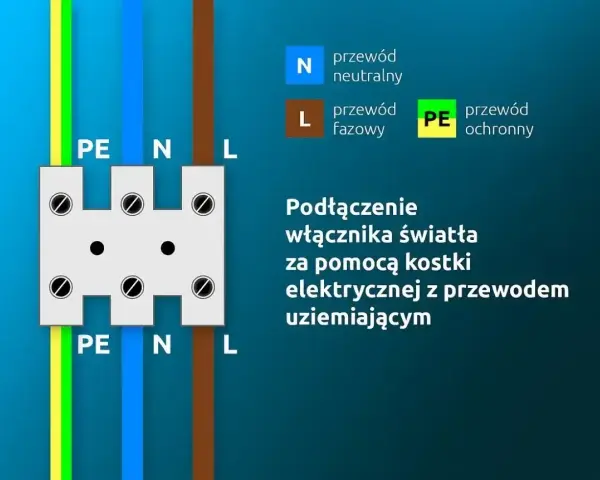

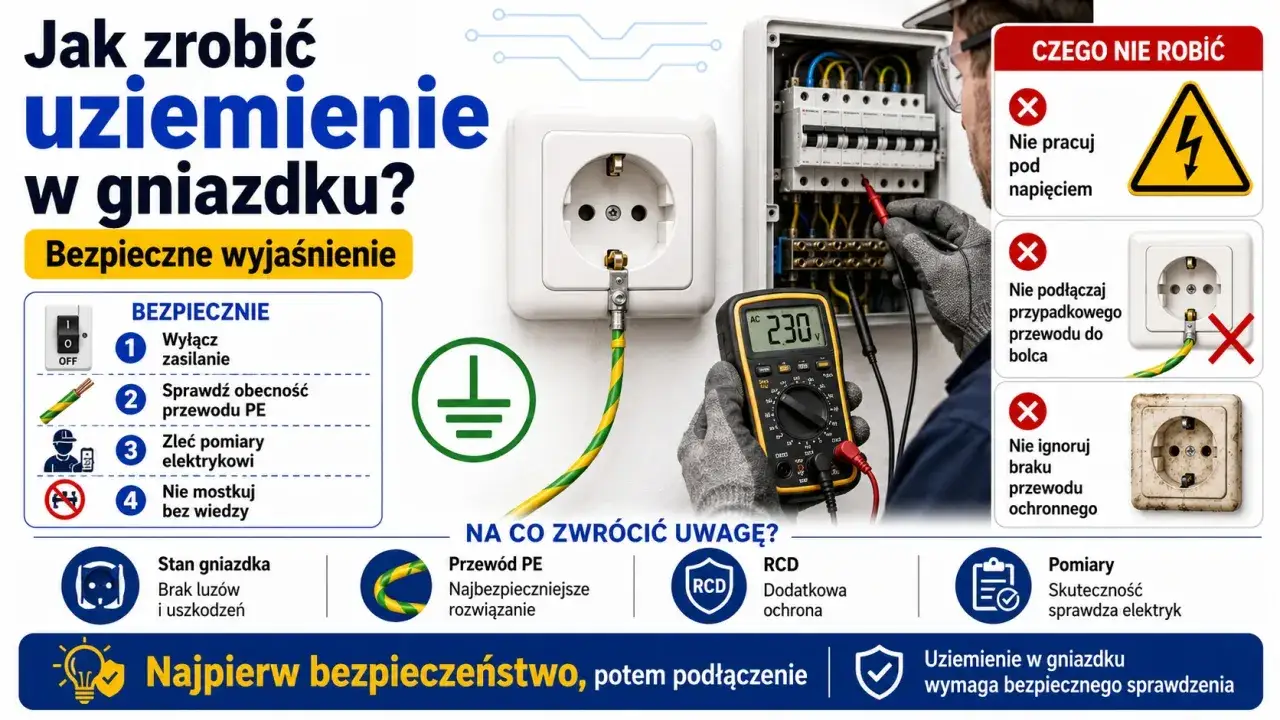

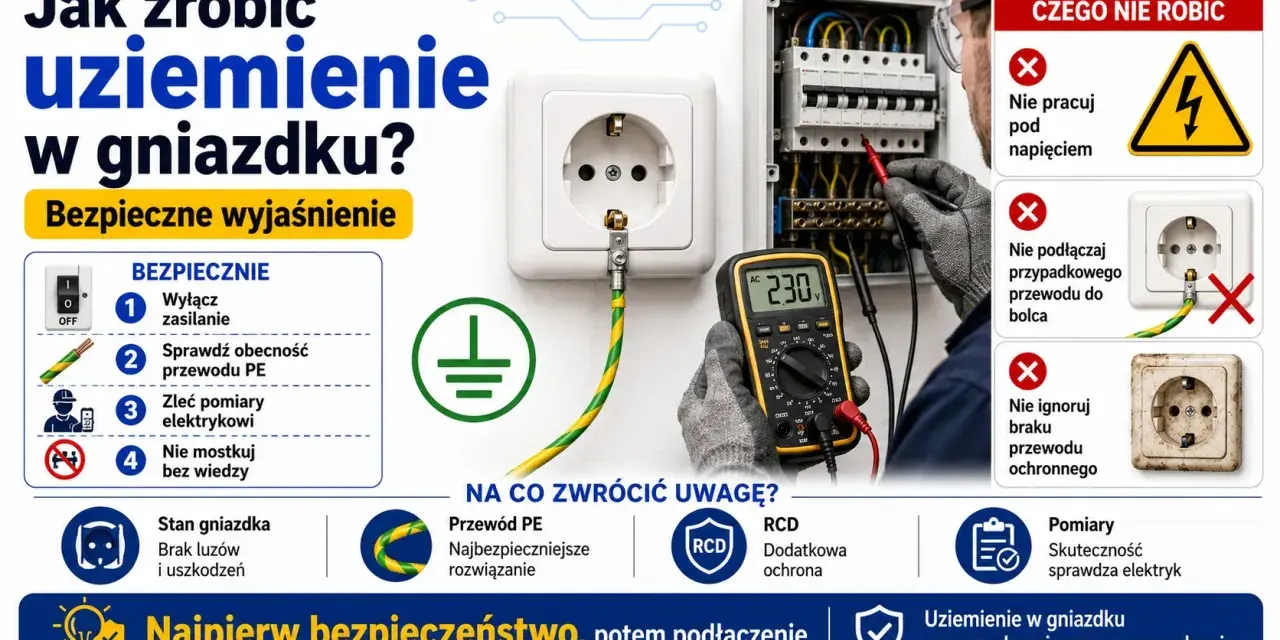

Jak sprawdzić, czy instalacja działa prawidłowo
Najprostsza kontrola zaczyna się od oględzin, ale na nich nie kończy. Jeśli w puszce widać trzy przewody, w tym żółto-zielony, to sygnał, że instalacja może być przygotowana pod ochronę. To jednak nadal nie jest dowód, że wszystko działa poprawnie. W praktyce liczy się ciągłość przewodu ochronnego, jakość połączeń i skuteczność zabezpieczeń.
| Metoda | Co pokazuje | Czego nie potwierdza | Ocena |
|---|---|---|---|
| Oględziny puszki | Rodzaj przewodów i ogólny stan osprzętu | Skuteczności ochrony przy zwarciu | Pomocnicza |
| Prosty tester gniazdka | Podstawowy układ połączeń | Jakości uziomu i rzeczywistej wydajności ochrony | Orientacyjna |
| Multimetr | Napięcie i proste testy ciągłości | Warunków zwarciowych pod obciążeniem | Pomocnicza |
| Pomiar elektryka | Impedancję pętli zwarcia, ciągłość PE i działanie RCD | Nic istotnego z punktu widzenia oceny bezpieczeństwa | Najbardziej wiarygodna |
W domowej instalacji bardzo ważny jest też wyłącznik różnicowoprądowy. Najczęściej spotkasz modele 30 mA, które mają odcinać zasilanie przy niebezpiecznym upływie prądu. RCD nie zastępuje jednak uziemienia - to dodatkowa warstwa ochrony, a nie zamiennik poprawnie wykonanego przewodu PE.
Jest jeszcze jedna rzecz, którą często bagatelizuje się w internecie: przycisk TEST na RCD sprawdza mechanizm wyłącznika, ale nie potwierdza pełnej skuteczności instalacji w ścianie. Dlatego przy starszym mieszkaniu, remoncie albo wymianie osprzętu lepiej potraktować tester jako wstęp, a nie jako ostateczny werdykt. To naturalnie prowadzi do pytania, co zrobić, gdy instalacja ma dwa przewody albo pochodzi ze starego układu.
Zerowanie, osobny przewód PE i RCD to nie to samo
Tu właśnie najczęściej powstaje zamieszanie. W starszych instalacjach spotyka się zerowanie, czyli rozwiązanie oparte na przewodzie PEN, który łączył funkcję ochronną i roboczą. W nowoczesnych instalacjach przewody są rozdzielone: N odpowiada za pracę obwodu, a PE za ochronę. To nie jest kosmetyczna różnica, tylko zupełnie inna logika bezpieczeństwa.
| Rozwiązanie | Gdzie występuje | Zaleta | Ograniczenie |
|---|---|---|---|
| Zerowanie | Starsze instalacje z przewodem PEN | Może zapewniać ochronę tam, gdzie nie ma osobnego PE | Zależy od stanu całej sieci i poprawności wykonania |
| Osobny PE | Nowe i modernizowane instalacje | Jasny, bezpieczniejszy układ ochrony | Wymaga właściwego projektu i wykonania |
| RCD 30 mA | Jako dodatkowe zabezpieczenie obwodów | Wyłącza zasilanie przy niebezpiecznym upływie prądu | Nie zastępuje przewodu ochronnego |
W praktyce najgorszym błędem jest robienie czegoś „na oko”. Jeśli w gnieździe są tylko dwa przewody, nie można automatycznie założyć, że wystarczy dołożyć bolec i problem znika. Trzeba ustalić układ sieci, stan przewodów, sposób zabezpieczenia obwodu i dopiero na tej podstawie decydować, co ma sens. W niektórych budynkach dopuszczalne będzie zachowanie starego rozwiązania do czasu pełnej modernizacji, w innych potrzebna będzie przebudowa większego fragmentu instalacji.
Ja w takich sytuacjach wolę prostą zasadę: jeśli instalacja ma być bezpieczna, musi być też przewidywalna. A przewidywalność daje dopiero pomiar i ocena wykonana przez osobę, która wie, czego szuka. To dobry moment, żeby przejść do praktyki przy remoncie i wymianie osprzętu.
Na co zwracam uwagę przy remoncie i modernizacji instalacji
Przy remoncie nie myślę wyłącznie o samych gniazdach, ale o całym obwodzie. Jeśli instalacja ma obsługiwać kuchnię, pralnię, łazienkę albo garaż, gniazda z ochroną powinny być elementem projektu, a nie przypadkowym dodatkiem. To samo dotyczy większych planów energetycznych: fotowoltaiki, magazynu energii, pompy ciepła czy ładowarki do auta elektrycznego. W takich domach temat ochrony przeciwporażeniowej i wyrównania potencjałów wraca szybciej, niż wielu inwestorów zakłada.
- Nie mieszam nowego osprzętu ze starym okablowaniem bez sprawdzenia całego obwodu.
- W pomieszczeniach wilgotnych traktuję ochronę jako obowiązek, a nie opcję.
- Po wymianie gniazd zamawiam pomiary, jeśli instalacja była ruszana głębiej niż tylko na poziomie ramek.
- Do dużych odbiorników wybieram obwody, które są do tego faktycznie przygotowane.
- Jeśli dom ma się rozwijać o PV, magazyn energii lub EV, sprawdzam też rozdzielnicę, zabezpieczenia i ochronę przepięciową.
Najbardziej praktyczna rada, jaką mogę tu zostawić, jest prosta: nie oceniaj bezpieczeństwa po jednym elemencie. Bolec, tester, wyłącznik różnicowoprądowy i kolor przewodu to tylko fragment układanki. Dopiero komplet daje odpowiedź, czy instalacja naprawdę chroni ludzi i sprzęt.
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać na długo, to tę: dobre gniazdo nie wygląda „mądrze”, tylko działa przewidywalnie w chwili awarii. A to da się potwierdzić dopiero wtedy, gdy ktoś sprawdzi całą instalację, nie tylko sam osprzęt na ścianie.
