Katoda i anoda to nie są etykiety przypięte na stałe do „plus” i „minus”, tylko nazwy wynikające z tego, jaka reakcja zachodzi na danej elektrodzie. To właśnie dlatego ten sam układ potrafi mylić początkujących, a w praktyce elektrochemii i instalacji z bateriami liczy się przede wszystkim to, czy mówimy o rozładowaniu, ładowaniu czy elektrolizie. Poniżej rozkładam temat na prosty język, z przykładami z ogniw, akumulatorów i zastosowań ważnych w energetyce.
Najkrócej: katoda i anoda opisują reakcję, a nie zawsze znak elektryczny
- Anoda to elektroda, na której zachodzi utlenianie, a katoda to miejsce redukcji.
- W ogniwie galwanicznym podczas rozładowania elektrony płyną od anody do katody.
- W ogniwie elektrolitycznym lub podczas ładowania akumulatora role znaków mogą się odwracać.
- Najczęstszy błąd to zapamiętywanie tylko „katoda = plus”, bez sprawdzenia typu układu.
- W systemach PV i magazynach energii poprawne rozróżnienie elektrod ma znaczenie dla bezpieczeństwa i diagnostyki.
Czym są katoda i anoda w ogniwie elektrochemicznym
W ogniwie elektrochemicznym mamy co najmniej dwie elektrody zanurzone w elektrolicie albo oddzielone od niego membraną. Z jednej strony zachodzi utlenianie, czyli oddawanie elektronów, z drugiej redukcja, czyli ich przyjmowanie. Ja zawsze tłumaczę to tak: anoda jest miejscem oddawania elektronów, a katoda miejscem ich przyjmowania.
W praktyce te nazwy nie opisują wyglądu elementu, tylko rolę chemiczną. Elektroda może być metalową płytką, prętem, siatką albo porowatą strukturą; ważne jest to, co dzieje się na jej powierzchni. W klasycznym ujęciu ogniwo składa się z dwóch półogniw, a między nimi działa obwód zewnętrzny oraz transport jonów w elektrolicie.
To rozróżnienie jest ważniejsze niż sama pamięciówka o znakach, bo od niego zależy, jak czytać schemat i jak rozumieć przepływ ładunku. Gdy już to uporządkujemy, łatwiej przejść do najczęstszego źródła nieporozumień: tego, dlaczego raz anoda bywa na plusie, a innym razem na minusie.
Dlaczego znak elektrody nie jest zawsze taki sam

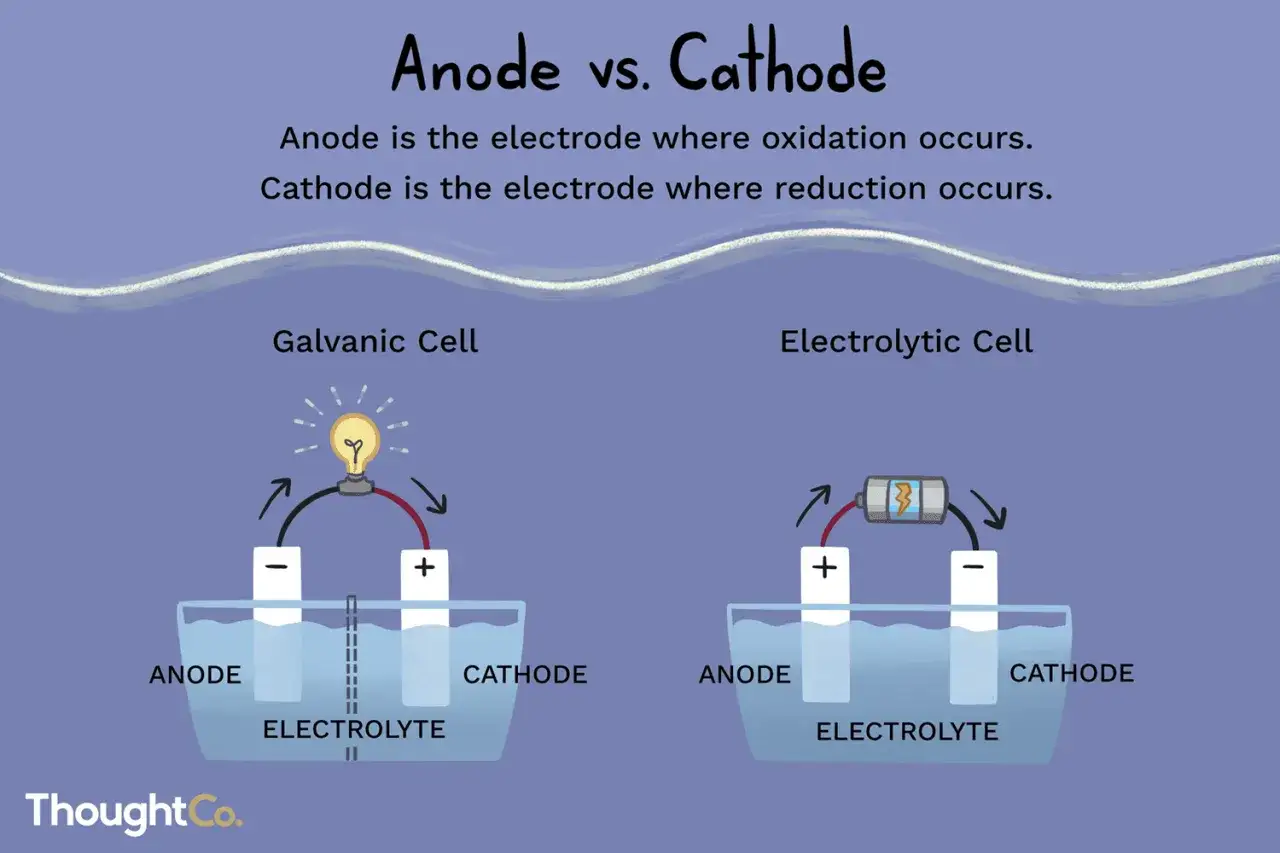

Największe zamieszanie bierze się stąd, że anoda i katoda są określane przez reakcję chemiczną, a nie przez sam znak napięcia. W układzie, który sam wytwarza prąd, czyli w ogniwie galwanicznym, anoda jest zwykle ujemna, a katoda dodatnia. W układzie zasilanym z zewnętrznego źródła, czyli w elektrolizie lub podczas ładowania, znaki mogą się odwrócić.
To właśnie dlatego jedno zdanie typu „anoda jest dodatnia” jest z zasady za krótkie. Zawsze trzeba dopowiedzieć: w jakim układzie i w jakim kierunku pracuje reakcja.
| Typ układu | Anoda | Katoda | Co się dzieje | Przykład |
|---|---|---|---|---|
| Ogniwo galwaniczne | ujemna | dodatnia | Układ sam wytwarza energię elektryczną | Bateria podczas rozładowania |
| Ogniwo elektrolityczne | dodatnia | ujemna | Prąd wymusza reakcję chemiczną | Elektroliza wody |
| Akumulator podczas ładowania | dodatnia | ujemna | Energia elektryczna odtwarza stan naładowania | Ładowanie akumulatora litowo-jonowego lub kwasowo-ołowiowego |
| Akumulator podczas oddawania energii | ujemna | dodatnia | Energia chemiczna zamienia się w elektryczną | Zasilanie odbiornika |
Praktyczny wniosek jest prosty: nie ucz się anody i katody wyłącznie jako plusa i minusa. To skrót, który działa tylko częściowo i właśnie dlatego później prowadzi do błędów przy schematach, ładowarkach oraz diagnostyce baterii. Gdy to uporządkujemy, łatwiej przejść do samego ruchu elektronów i jonów.
Jak rozpoznać, gdzie płyną elektrony i jony
Jeśli mam rozebrać to na jeden prosty schemat, to robię tak: elektrony płyną w obwodzie zewnętrznym od anody do katody, a jony poruszają się wewnątrz elektrolitu w kierunku, który równoważy ładunki. Kationy zwykle wędrują do katody, a aniony do anody. Dzięki temu reakcja może iść dalej, zamiast zatrzymać się po pierwszej chwili pracy układu.
- Na anodzie zachodzi utlenianie, czyli oddawanie elektronów.
- Na katodzie zachodzi redukcja, czyli pobieranie elektronów.
- Prąd umowny płynie przeciwnie do ruchu elektronów, więc na schemacie może wyglądać odwrotnie niż intuicja podpowiada.
- Jeśli widzisz mostek solny, separator albo membranę, to ich rolą jest domknięcie obiegu jonów, a nie przewodzenie elektronów.
Dobrym przykładem jest ogniwo cynkowo-miedziane. Cynk łatwo ulega utlenieniu, więc pełni rolę anody, a miedź staje się katodą; napięcie pojedynczego ogniwa wynosi około 1,10 V. Ten klasyczny układ jest prosty, ale świetnie pokazuje zasadę, która wraca potem w nowoczesnych akumulatorach i systemach magazynowania energii.
Gdy czytam schemat techniczny, zawsze najpierw sprawdzam reakcję redoks, a dopiero potem znak wyprowadzeń. To oszczędza więcej czasu niż próba zapamiętywania wszystkich wyjątków na pamięć.
Jak to wygląda w baterii, akumulatorze i elektrolizie
W realnych urządzeniach nazwy elektrod nabierają sensu dopiero wtedy, gdy podłączysz je do konkretnego trybu pracy. To właśnie tutaj najłatwiej zobaczyć, dlaczego ta sama para elektrod może być opisywana inaczej podczas rozładowania i ładowania.
Bateria podczas rozładowania
W zwykłej baterii, która oddaje energię do odbiornika, anoda jest źródłem elektronów. Elektrony wypływają z niej do obwodu zewnętrznego, a katoda je przyjmuje. Dla użytkownika ważny jest prosty efekt: bateria pracuje sama z siebie, więc układ zachowuje się jak źródło prądu.
Akumulator podczas ładowania
Przy ładowaniu wszystko dzieje się odwrotnie, bo zasilacz wymusza reakcję chemiczną w przeciwną stronę. Wtedy elektroda, która podczas oddawania energii była katodą, może w trakcie ładowania pełnić rolę anodową, bo to zmienia się wraz z kierunkiem reakcji. W opisach producentów baterii litowo-jonowych widać przez to sporą pułapkę terminologiczną: nazwy materiałów elektrod często odnoszą się do stanu rozładowania, a nie do chwilowego kierunku prądu.
Elektroliza i produkcja gazów
W elektrolizie woda lub inny elektrolit nie rozkłada się sama z siebie. Potrzebne jest zewnętrzne źródło prądu, które doprowadza energię do układu. Na katodzie zwykle wydziela się wodór, a na anodzie tlen albo inny produkt utleniania, zależnie od składu elektrolitu i warunków procesu.
Przeczytaj również: Instalacja elektryczna w domu - jak uniknąć błędów i ile kosztuje?
Korozja i ochrona katodowa
W instalacjach technicznych, zwłaszcza tam, gdzie liczy się trwałość metalu, pojęcia anody i katody są codziennym narzędziem pracy. W ochronie katodowej chroniony element robi się katodą, a jako anody poświęcalne stosuje się materiał, który ma korodować szybciej niż zabezpieczana konstrukcja. To rozwiązanie spotyka się choćby przy rurociągach, zbiornikach i elementach pracujących w wilgoci lub w gruncie.
Ten blok dobrze pokazuje, że nazwy elektrod nie są akademicką zabawą. Wystarczy zmiana trybu pracy, a ten sam układ zaczyna być czytany zupełnie inaczej.
Najczęstsze błędy przy pracy z tym pojęciem
W praktyce widzę te pomyłki najczęściej, gdy ktoś próbuje czytać schemat zbyt szybko albo zapamiętuje tylko pojedynczy slogan. To drobiazgi, ale potrafią wywrócić interpretację całego układu.
- Zakładanie, że anoda zawsze oznacza minus, a katoda zawsze plus.
- Mylenie prądu umownego z ruchem elektronów.
- Ignorowanie tego, czy układ sam produkuje energię, czy jest zasilany z zewnątrz.
- Przenoszenie definicji z baterii do elektrolizy bez sprawdzenia kontekstu.
- Odczytywanie kolorów przewodów albo opisów na obudowie zamiast samej funkcji elektrody.
Najprostsza metoda obrony przed tym błędem jest zaskakująco skuteczna: zanim nazwiesz elektrodę, zadaj sobie dwa pytania. Czy zachodzi utlenianie, czy redukcja? I czy układ oddaje energię, czy ją pobiera? Jeśli na oba pytania odpowiesz poprawnie, reszta zwykle układa się sama.
Co z tego wynika w fotowoltaice i magazynowaniu energii
W instalacjach fotowoltaicznych temat nie jest teorią z podręcznika, tylko częścią codziennej praktyki. Magazyn energii, sterownik ładowania i falownik muszą pracować w zgodzie z chemią ogniwa, bo odwrócenie polaryzacji lub błędne podłączenie potrafi uszkodzić elektronikę, a w skrajnym przypadku także sam akumulator.
Ja patrzę na to tak: w systemie PV nie wystarczy wiedzieć, że bateria ma 48 V. Trzeba jeszcze rozumieć, jak zachowują się elektrody podczas ładowania, jakie są granice pracy BMS i kiedy układ przechodzi z roli źródła w rolę odbiornika energii. To pomaga przy doborze magazynu, diagnostyce spadków napięcia i ocenie, czy problem leży w chemii ogniw, czy w elektronice sterującej.
- Przy projektowaniu sprawdza się zgodność napięć, prądów ładowania i charakterystyki ogniw.
- Przy uruchomieniu liczy się poprawna biegunowość oraz zgodne z instrukcją podłączenie przewodów i zabezpieczeń.
- Przy eksploatacji warto obserwować temperaturę, spadki napięcia i symptomy nierównej pracy cel.
- Przy serwisie rozumienie anody i katody pomaga szybciej odróżnić awarię chemiczną od usterki instalacyjnej.
To właśnie dlatego rozumienie elektrod ma sens także poza laboratorium. W magazynach energii i układach DC dużo łatwiej uniknąć błędów, kiedy patrzy się na reakcję, a nie tylko na oznaczenie plusa i minusa.
Najkrótsza reguła, którą warto zapamiętać w codziennej pracy
Jeżeli mam zostawić jedną zasadę, to brzmi ona tak: anoda to miejsce utleniania, katoda to miejsce redukcji. Znak elektryczny sprawdzasz dopiero potem, patrząc na to, czy układ sam wytwarza prąd, czy jest do tego prądu zmuszany. Dzięki temu jedno krótkie rozróżnienie wystarcza do baterii, elektrolizy, akumulatorów i większości schematów spotykanych w energetyce.
W praktyce ta reguła oszczędza czas, zmniejsza ryzyko błędu i pozwala szybciej czytać dokumentację techniczną. Jeśli temat ma ci służyć nie tylko do definicji, ale też do pracy z instalacjami, magazynami energii albo diagnostyką, to właśnie taki sposób myślenia daje najwięcej.
