W obwodach elektrycznych element indukcyjny nie tylko „przepuszcza” prąd, ale też magazynuje energię w polu magnetycznym i reaguje na zmiany znacznie bardziej, niż sugeruje jego prosta budowa. W praktyce to właśnie cewka decyduje o tym, czy filtr wygładzi zakłócenia, przetwornica zachowa stabilność, a układ nie zacznie się grzać lub brzęczeć bez wyraźnego powodu. Poniżej pokazuję ten temat od strony działania, budowy, doboru i typowych błędów, z naciskiem na rozwiązania spotykane w energetyce i elektronice mocy.
Najważniejsze informacje w skrócie
- Element indukcyjny magazynuje energię w polu magnetycznym i ogranicza nagłe zmiany prądu.
- Najważniejsze parametry to indukcyjność, prąd nasycenia, rezystancja uzwojenia i częstotliwość pracy.
- Rdzeń ferrytowy, proszkowy i powietrzny sprawdzają się w innych zakresach obciążenia i częstotliwości.
- W fotowoltaice i energetyce najczęściej pracuje w przetwornicach, filtrach EMI, układach PFC i obwodach rezonansowych.
- Zły dobór szybko ujawnia się przez grzanie, piszczenie, spadek sprawności i nasycenie rdzenia.
Jak działa element indukcyjny i skąd bierze się energia w polu magnetycznym
Gdy przez uzwojenie płynie prąd, wokół przewodnika powstaje pole magnetyczne. Jeśli prąd rośnie albo maleje, pole „sprzeciwia się” tej zmianie i wytwarza napięcie samoindukcji, czyli reakcję obwodu na własną zmianę stanu. To właśnie dlatego ten element potrafi łagodzić skoki prądu, a w układach impulsowych oddaje energię wtedy, gdy obciążenie jej potrzebuje.
W idealnym modelu zgromadzona energia rośnie wraz z prądem zgodnie ze wzorem E = 1/2 · L · I², gdzie L to indukcyjność, a I natężenie prądu. Najważniejszy wniosek jest prosty: jeśli podwoisz prąd, energia wzrośnie czterokrotnie, więc w projektowaniu przetwornic i filtrów margines bezpieczeństwa ma znaczenie większe niż sama „mocność” elementu na papierze.
W praktyce nie ma tu magii, tylko konsekwencja praw Faradaya i Lenza. Z tego wynika też coś ważnego: układ nie lubi gwałtownych zmian i właśnie dlatego tak dobrze nadaje się do stabilizowania przepływu energii w systemach zasilania. Żeby zrozumieć, dlaczego jedne modele pracują świetnie przy wysokiej częstotliwości, a inne się grzeją, trzeba spojrzeć na budowę i parametry.
Z czego się składa i które parametry naprawdę mają znaczenie

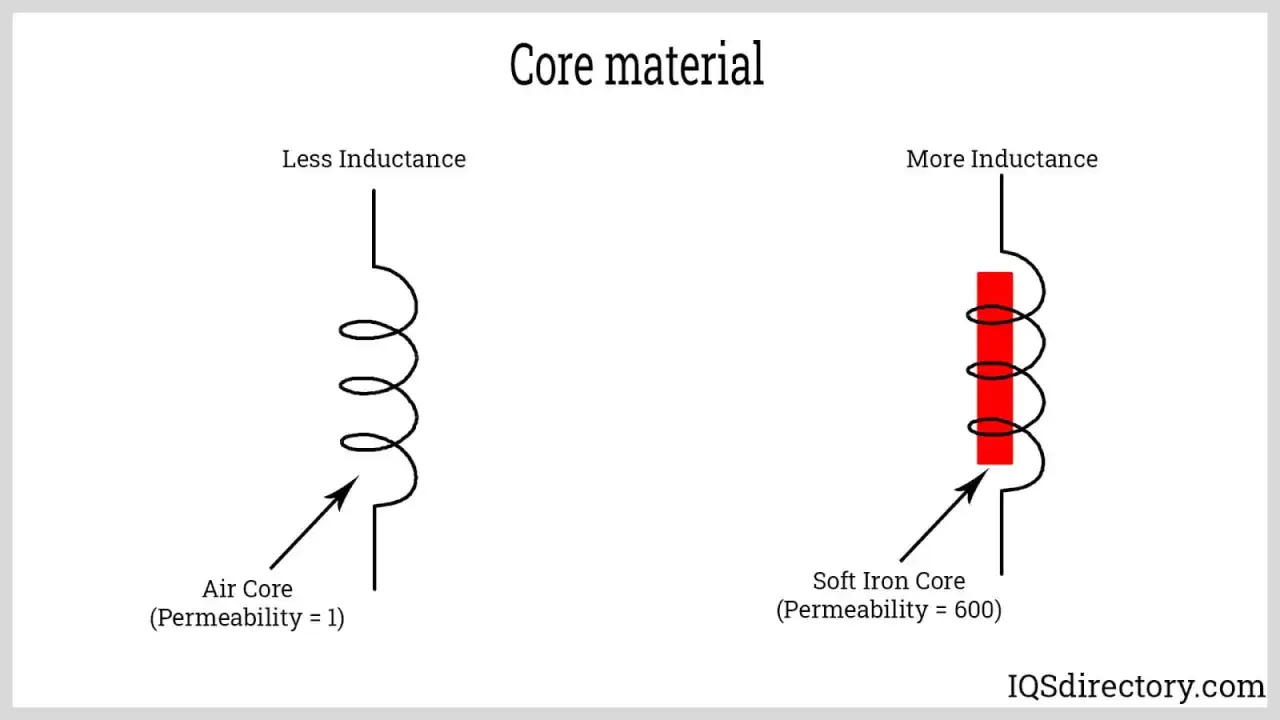

Najprostsza konstrukcja to przewód nawinięty w zwoje, czasem na rdzeniu, a czasem bez niego. Rdzeń może być ferrytowy, proszkowy, stalowy albo po prostu powietrzny, a wybór materiału mocno wpływa na straty, gabaryt i zachowanie przy dużym prądzie. W nowoczesnej elektronice mocy liczy się nie tylko sama budowa, ale też to, jak zachowuje się przy zmianach obciążenia i temperatury.
W praktyce patrzę przede wszystkim na parametry z karty katalogowej, bo to one decydują o tym, czy układ będzie stabilny po uruchomieniu, czy tylko „na papierze”.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Indukcyjność | Zdolność do przeciwstawiania się zmianom prądu, podawana w H, µH lub mH | Wpływa na tętnienia prądu, magazynowanie energii i zachowanie filtra |
| Rezystancja uzwojenia | Opór przewodu, często oznaczany jako DCR | Decyduje o stratach cieplnych i sprawności |
| Prąd nasycenia | Poziom, przy którym rdzeń traci część swoich właściwości | Po jego przekroczeniu indukcyjność spada, a prąd zaczyna rosnąć szybciej |
| Częstotliwość pracy i częstotliwość własna | Zakres, w którym element zachowuje się przewidywalnie | Po przekroczeniu granicy rosną straty i zmienia się charakter pracy |
| Dobroć Q | Relacja między energią magazynowaną a stratami | Kluczowa w układach radiowych i rezonansowych |
| Temperatura pracy | Zakres, w którym parametry pozostają stabilne | Przegrzanie zmienia indukcyjność i przyspiesza starzenie izolacji |
W praktyce spotyka się wartości od pojedynczych µH w przetwornicach impulsowych do dziesiątek mH, a czasem więcej, w filtrach i elementach sieciowych. Sama liczba nic jednak nie mówi, jeśli nie wiadomo, przy jakim prądzie i temperaturze została zmierzona. Dlatego zawsze sprawdzam także wykres indukcyjności w funkcji prądu stałego, bo to on najlepiej pokazuje, jak szybko rdzeń traci zapas.
Kiedy te liczby są już jasne, łatwiej wybrać właściwy typ konstrukcji i uniknąć błędów, które wychodzą dopiero po złożeniu układu.
Jakie są najważniejsze rodzaje i czym się różnią
W praktyce wybór sprowadza się do kompromisu między stratami, wielkością i odpornością na prąd stały. Nie ma jednego uniwersalnego rozwiązania, bo inny model sprawdzi się w filtrze wejściowym falownika, a inny w przetwornicy buck pracującej z wysoką częstotliwością.
| Rodzaj | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Powietrzny | Brak nasycenia rdzenia, czysta charakterystyka, dobre zachowanie przy wysokich częstotliwościach | Większe rozmiary i mniejsza indukcyjność przy tej samej liczbie zwojów | Układy RF, precyzyjne obwody rezonansowe, specjalistyczne filtry |
| Ferrytowy | Niskie straty przy wyższej częstotliwości, mały rozmiar | Wrażliwość na nasycenie przy dużym prądzie stałym | Przetwornice impulsowe, filtry EMI, zasilacze nowej generacji |
| Proszek żelazny | Dobra tolerancja składowej stałej, sensowne magazynowanie energii | Zwykle większe straty niż ferryt przy bardzo wysokich częstotliwościach | Przetwornice mocy, dławiki, układy z dużym ripple current |
| Rdzeń blaszany lub stalowy | Wysoka indukcyjność, dobre zachowanie w niższych częstotliwościach | Większa masa i straty przy szybszym przełączaniu | Układy sieciowe, klasyczne dławiki, niektóre transformatory |
Jeśli zależy mi na małych stratach przy wysokiej częstotliwości, zwykle patrzę w stronę ferrytu. Gdy ważniejsze jest znoszenie składowej stałej i sensowne magazynowanie energii, często wygrywa proszek żelazny. Rdzeń powietrzny bywa najczystszy elektromagnetycznie, ale rośnie gabaryt i potrzebna liczba zwojów, więc nie zawsze jest praktyczny w kompaktowych urządzeniach.
To właśnie dlatego w układach zasilania i w energetyce nie wybiera się „najlepszego” wariantu w oderwaniu od reszty projektu. Liczy się zastosowanie, a nie sama nazwa materiału.
Gdzie spotkasz go w energetyce i fotowoltaice
W instalacjach PV i systemach zasilania element indukcyjny pracuje rzadziej jako widoczna część, a częściej jako element porządkujący energię. Najczęściej widzę go w czterech miejscach:
- Falowniki i przetwornice DC-DC - magazynuje energię między impulsami przełączania i ogranicza tętnienia prądu.
- Filtry EMI - tłumi zakłócenia przewodzone, żeby elektronika nie „siać” po przewodach zasilających.
- Układy PFC - kształtuje pobór prądu z sieci i pomaga poprawić współczynnik mocy.
- Obwody rezonansowe i sprzężone - wykorzystywane tam, gdzie ważne są częstotliwość, sprawność lub kompaktowa transmisja energii.
W praktyce to w tych miejscach najlepiej widać różnicę między dobrym a przeciętnym doborem: lepszy komponent potrafi obniżyć temperaturę pracy całego urządzenia, a przy okazji poprawić sprawność o kilka punktów procentowych, jeśli wcześniejszy projekt był na granicy możliwości. Nie chodzi więc o samą wartość w µH, tylko o to, jak element zachowa się przy rzeczywistym obciążeniu i częstotliwości przełączania.
Skoro wiadomo już, gdzie pracuje, pozostaje najważniejsze pytanie: jak dobrać go bez przepłacania i bez ryzyka przegrzania.
Jak dobrać element do konkretnego układu
Dobór robię zawsze od funkcji, a nie od katalogu. Najpierw odpowiadam sobie na pytanie, czy element ma wygładzać prąd, magazynować energię, tłumić zakłócenia czy współpracować z kondensatorem w obwodzie rezonansowym.
- Określ prąd roboczy i szczytowy. Jeśli margines bezpieczeństwa nie wynosi co najmniej 20-30%, ryzyko nasycenia rośnie szybko.
- Sprawdź wymaganą indukcyjność w odniesieniu do częstotliwości pracy. Za mała wartość zwiększa tętnienia, za duża może pogorszyć odpowiedź dynamiczną układu.
- Porównaj rezystancję uzwojenia. Niski DCR zwykle oznacza mniejsze straty cieplne i wyższą sprawność.
- Zweryfikuj materiał rdzenia. Ferryt lub proszek żelazny nie zachowują się tak samo przy dużej składowej stałej.
- Przejrzyj wykresy z dokumentacji, nie tylko jedną liczbę. Najbardziej zdradliwy jest wykres indukcyjności w funkcji prądu.
- Sprawdź temperaturę otoczenia i chłodzenie. Ten sam element w obudowie zamkniętej może pracować zupełnie inaczej niż na otwartej płytce.
Jeśli projekt dotyczy przetwornicy impulsowej, pilnuję jeszcze jednej rzeczy: częstotliwość własna powinna być wyraźnie wyższa od częstotliwości pracy, inaczej układ zaczyna zachowywać się nieprzewidywalnie. To właśnie tu wielu początkujących traci najwięcej czasu, bo patrzy na indukcyjność, a ignoruje straty i prąd nasycenia.
Dobór to dopiero połowa pracy, bo nawet dobrze zaprojektowany układ potrafi zaskoczyć hałasem albo przegrzewaniem, jeśli coś jest źle zmontowane.
Typowe problemy, które zdradzają zły dobór albo zużycie
Najczęstsze objawy są dość czytelne, jeśli wie się, gdzie patrzeć:
- Silne grzanie - zwykle oznacza zbyt duże straty w uzwojeniu, rdzeniu albo pracę blisko nasycenia.
- Brzęczenie lub piszczenie - często wynika z drgań mechanicznych uzwojenia, rdzenia lub pracy w słyszalnym zakresie modulacji.
- Wzrost tętnień - może świadczyć o spadku indukcyjności pod obciążeniem.
- Spadek sprawności - pojawia się, gdy DCR i straty rdzenia zaczynają dominować.
- Przerwa w uzwojeniu - układ przestaje działać albo działa niestabilnie.
- Odbarwienia i zapach przegrzania - to sygnał, że izolacja i lakier dostały za wysoką temperaturę.
W diagnostyce nie polegam na samym pomiarze omomierzem, bo poprawna rezystancja nie wyklucza problemu z rdzeniem. Sprawdzam też temperaturę po kilkunastu minutach pracy, przebieg prądu na oscyloskopie i to, czy element nie rezonuje mechanicznie z obudową albo laminatem.
Jeśli objawy wracają po wymianie, zwykle winny jest nie sam komponent, tylko zły zapas projektowy albo layout płytki. Wtedy warto wrócić do podstaw, zamiast szukać problemu wyłącznie w części zamiennej.
Co sprawdzić przed montażem i uruchomieniem w instalacji
Przed uruchomieniem patrzę na pięć rzeczy: prąd szczytowy, zapas względem nasycenia, straty cieplne, rozmieszczenie na PCB i zgodność z częstotliwością pracy. Jeśli którykolwiek z tych punktów budzi wątpliwość, testy trzeba robić ostrożniej, bo w układach zasilania błędy zwykle wychodzą szybciej niż się wydaje.
- Sprawdź prąd szczytowy i zostaw 20-30% zapasu.
- Oceń, czy element nie jest zbyt blisko źródeł ciepła.
- Upewnij się, że pętle prądowe na PCB są możliwie krótkie.
- Zweryfikuj, czy sąsiednie elementy magnetyczne nie sprzęgają się ze sobą zbyt mocno.
- Sprawdź, czy układ nie wymaga tłumienia rezonansu przez dodatkowy RC lub odpowiedni dobór kondensatora.
W systemach fotowoltaicznych i zasilaczach impulsowych taki przegląd oszczędza więcej czasu niż późniejsze „ratowanie” układu po pierwszych testach. Dobrze dobrany element indukcyjny nie przyciąga uwagi, bo po prostu robi to, do czego został zaprojektowany: stabilizuje przepływ energii, ogranicza zakłócenia i pracuje chłodno przez długi czas.
