Odczytanie nadruku na kablu pozwala szybko sprawdzić, czy przewód nadaje się do instalacji stałej, do pracy ruchomej, do prowadzenia w ziemi albo do rozdzielnicy. To praktyczny przewodnik po tym, jak czytać oznaczenia przewodów elektrycznych, rozpoznawać kolory żył i nie pomylić funkcji przewodu na etapie montażu. W instalacjach domowych, a tym bardziej przy fotowoltaice, taki błąd kosztuje nie tylko czas, ale też bezpieczeństwo.
Najważniejsze sygnały, które od razu zdradzają typ przewodu
- Kolor żyły mówi głównie o funkcji: niebieski to najczęściej N, żółto-zielony to PE, a brązowy, czarny i szary zwykle oznaczają fazy L.
- Litery i cyfry na płaszczu mówią więcej niż sam kolor: wskazują napięcie znamionowe, rodzaj izolacji, budowę żyły i sposób układania.
- W zapisie typu 3G1,5 litera G oznacza żyłę ochronną, a w 3x1,5 takiej żyły już nie ma.
- Stare nazwy typu YDY, DY czy YKY nadal są spotykane, ale coraz częściej ustępują harmonizowanym oznaczeniom, takim jak H07V-K albo NYY.
- W instalacjach fotowoltaicznych nie wystarcza sam kolor. Trzeba sprawdzić też odporność na UV, temperaturę pracy i oznaczenie biegunowości.
Co mówi sam nadruk na przewodzie
Ja zawsze zaczynam od nadruku, bo to on daje najwięcej informacji w najmniejszej liczbie znaków. W dobrze opisanym przewodzie znajdziesz zwykle trzy rzeczy naraz: odniesienie do normy, napięcie znamionowe oraz opis budowy żyły i izolacji. To właśnie ten zapis pozwala odróżnić cienki przewód instalacyjny od kabla energetycznego, a przewód giętki od sztywnego.
W praktyce najczęściej spotkasz oznaczenia odpowiadające napięciom 300/300 V, 300/500 V, 450/750 V oraz 0,6/1 kV. Dla osoby montującej instalację to ważniejsza informacja niż sam kolor płaszcza, bo mówi, w jakim zakresie przewód ma pracować bezpiecznie i zgodnie z przeznaczeniem.
| Element zapisu | Co oznacza w praktyce |
|---|---|
| H / A | Wyrób zharmonizowany albo typ krajowy opisany w normie |
| 03 / 05 / 07 | Napięcie znamionowe 300/300 V, 300/500 V albo 450/750 V |
| V, Z, R, N | Rodzaj izolacji lub powłoki, np. PVC, mieszanki bezhalogenowe, guma |
| U, R, K, F | Budowa żyły: jednodrutowa, sztywna skręcana, giętka lub bardzo giętka |
| G / X | Wariant z żyłą ochronną albo bez żyły ochronnej |
To jest moment, w którym wielu początkujących robi pierwszy skrót myślowy: widzą znajomy skrót i zakładają, że przewód „na pewno będzie pasował”. Ja tego nie robię. Ten sam zapis może wyglądać podobnie, ale różnić się przekrojem, klasą giętkości, liczbą żył albo odpornością na warunki zewnętrzne. Dlatego po odczytaniu nadruku zawsze przechodzę do konkretnego rozbicia symbolu.

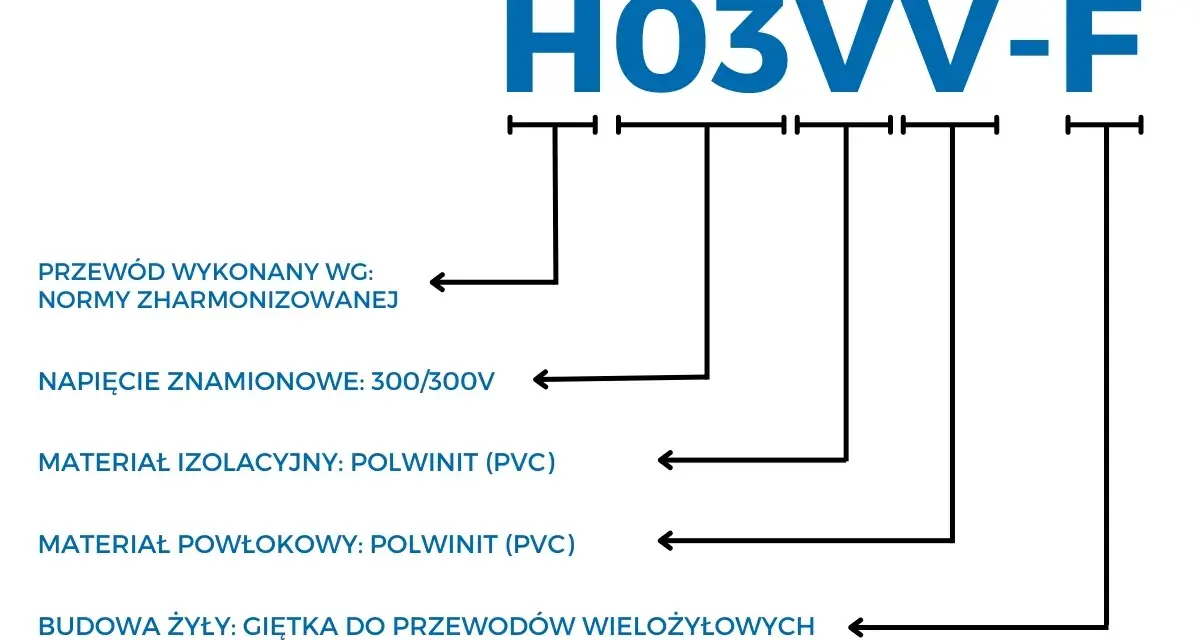

Jak rozczytać typ kabla krok po kroku
Najprościej rozłożyć kod na części. Dzięki temu nie trzeba znać na pamięć całej tabeli norm, tylko umieć szybko wyłapać najważniejsze fragmenty. Dla większości domowych i półprofesjonalnych zastosowań wystarcza pięć pytań: czy to przewód harmonizowany, na jakie napięcie, z jakiej izolacji, z jaką żyłą i w jakiej liczbie żył.
- Sprawdź, czy oznaczenie zaczyna się od systemu harmonizowanego, np. H07, czy od starego nazewnictwa, np. YDY albo YKY.
- Odczytaj napięcie znamionowe. 05 to zwykle 300/500 V, a 07 to 450/750 V.
- Rozpoznaj materiał izolacji i powłoki. V oznacza najczęściej PVC, a inne litery wskazują na specjalne mieszanki, np. bezhalogenowe lub gumowe.
- Sprawdź budowę żyły. U oznacza żyłę jednodrutową, K giętką, a F przewód elastyczny.
- Na końcu odczytaj zapis liczbowy, np. 3G1,5 albo 5x10, bo to mówi o liczbie żył i ich przekroju w mm².
| Przykład | Jak czytam go w praktyce |
|---|---|
| H07V-U | Przewód harmonizowany 450/750 V, z izolacją PVC, jednodrutowy i sztywny |
| H07V-K | To samo napięcie i izolacja, ale żyła giętka |
| 3G1,5 | Trzy żyły o przekroju 1,5 mm², w tym żyła ochronna |
| 3x1,5 | Trzy żyły o przekroju 1,5 mm², bez żyły ochronnej |
| YKY | Kabel energetyczny do stałego ułożenia, zwykle stosowany także na zewnątrz i w ziemi |
| YDYp | Płaski przewód instalacyjny do montażu pod tynkiem i na tynku |
Właśnie tu widać różnicę między nazwą handlową a opisem technicznym. Nazwa może być krótka, ale dobry symbol mówi mi, czy przewód nadaje się do ściany, do rozdzielnicy, do ziemi czy do pracy w ruchu. To prowadzi wprost do kolejnego pytania: co właściwie oznaczają kolory żył, skoro sam kod już tyle mówi.
Jakie kolory żył spotkasz najczęściej i kiedy kolor nie wystarcza

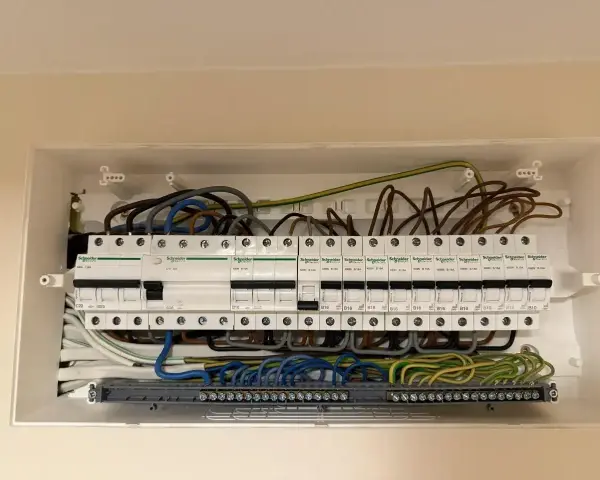

W nowych instalacjach w Polsce trzymam się prostego schematu zgodnego z zharmonizowaną kolorystyką żył: niebieski traktuję jako N, żółto-zielony jako PE, a brązowy, czarny i szary jako fazy L. To porządkuje pracę i ogranicza ryzyko pomyłki przy podłączeniach, zwłaszcza w rozdzielnicach i puszkach instalacyjnych.
| Kolor lub zapis | Najczęstsza funkcja | Na co uważać |
|---|---|---|
| Niebieski | Przewód neutralny N | W nowych instalacjach to standard, ale w starych układach trzeba potwierdzić funkcję pomiarem |
| Żółto-zielony | Przewód ochronny PE | Nie przypisuję tej barwy do innej funkcji |
| Brązowy, czarny, szary | Fazy L1, L2, L3 | W obwodach trójfazowych kolejność ma znaczenie |
| Czerwony | Bywa używany w starszych instalacjach albo w układach DC | Nie zakładam znaczenia tylko po kolorze |
| Numerowane żyły | Obwody sterownicze i wielożyłowe kable specjalne | Tu numer nadruku jest ważniejszy niż barwa |
Największy problem zaczyna się wtedy, gdy instalacja była wielokrotnie przerabiana albo pochodzi ze starszego okresu. Wtedy kolor przestaje być pewną wskazówką, a staje się tylko tropem. Ja w takich sytuacjach traktuję barwę jako informację pomocniczą, nie rozstrzygającą, bo funkcję przewodu potwierdza dopiero pomiar i dokumentacja.
To prowadzi do drugiej pułapki: te same przewody bywają opisane różnymi systemami nazewnictwa. I właśnie tu warto nauczyć się łączyć stare skróty z nowymi oznaczeniami, zamiast wybierać tylko jeden sposób czytania.
Stare i zharmonizowane nazewnictwo w praktyce
Na półkach sklepów i w dokumentacji projektowej nadal spotkasz oba systemy. Starsze polskie oznaczenia są krótsze i dla wielu osób bardziej intuicyjne, ale nowsze nazwy harmonizowane dają lepszy podgląd na budowę przewodu. Dla mnie najważniejsze jest to, że oba systemy da się odczytać bez zgadywania, jeśli zna się kilka stałych par.
| Stare oznaczenie | Odpowiednik zharmonizowany | Co to oznacza w praktyce |
|---|---|---|
| DY | H07V-U | Jednodrutowy przewód PVC do układania na stałe |
| LgY | H07V-K | Giętki przewód z izolacją PVC |
| YDY | NYM-O | Przewód instalacyjny bez żyły ochronnej |
| YDYżo | NYM-J | Przewód instalacyjny z żyłą ochronną |
| YKY | NYY-O | Kabel energetyczny do stałego montażu, często stosowany na zewnątrz i w gruncie |
| YKYżo | NYY-J | To samo, ale z żyłą ochronną |
W praktyce nie przywiązuję się ślepo do samego skrótu. Liczy się to, czy kabel ma właściwy przekrój, odpowiednią izolację, dopuszczalne napięcie i przewidziane warunki pracy. Stary zapis może być wygodny przy zakupie, ale decyzję techniczną powinien podejmować pełny opis, nie jedno hasło.
Na co patrzę przy kablach do domu i fotowoltaiki
W domu najczęściej interesuje mnie przewód instalacyjny do układania pod tynkiem, w tynku albo w rurce osłonowej. W fotowoltaice lista wymagań jest szersza, bo dochodzi praca na zewnątrz, promieniowanie UV, temperatura, wilgoć i biegunowość po stronie DC. Sam kolor nie rozwiązuje tu problemu, bo kabel może wyglądać podobnie, a mieć zupełnie inne parametry użytkowe.
Jeśli dobieram przewód do instalacji PV, sprawdzam najpierw, czy jest to kabel przeznaczony do systemów fotowoltaicznych, a dopiero potem patrzę na barwę. W tej klasie przewodów producenci zwykle podają odporność na UV, ozon i warunki atmosferyczne, a także napięcie pracy rzędu 1000/1000 V AC i 1500/1500 V DC. To ważne, bo przewód, który sprawdzi się wewnątrz budynku, nie musi być dobrym wyborem na dach albo do dłuższego odcinka na zewnątrz.
- Sprawdzam napięcie znamionowe i zostawiam zapas względem warunków pracy.
- Patrzę na przekrój żyły, bo on wpływa na spadek napięcia i nagrzewanie.
- Weryfikuję odporność na UV, ozon i temperaturę, jeśli kabel ma iść na zewnątrz.
- W obwodach DC nie ufam samemu kolorowi, tylko nadrukowi i dokumentacji producenta.
- W instalacjach stałych zwracam uwagę, czy przewód jest do układania pod tynkiem, na tynku, w ziemi czy w rozdzielnicy.
Właśnie przy fotowoltaice widać najlepiej, że nazwa to tylko początek. O tym, czy połączenie będzie trwałe i bezpieczne, decyduje dopasowanie całego przewodu do środowiska pracy. A kiedy to już wiadomo, zostaje jeszcze ostatni etap: wyłapanie błędów, które najczęściej powodują kosztowne pomyłki.
Najczęstsze pomyłki przy czytaniu oznaczeń
Najwięcej problemów nie wynika z braku wiedzy, tylko z pośpiechu. Przewód wygląda znajomo, kolor wydaje się oczywisty, więc ktoś podłącza go „na logikę”. Ja wolę sprawdzić wszystko dwa razy, bo jedna pomyłka w rozdzielnicy albo przy stringach PV potrafi później zabrać kilka godzin diagnostyki.
- Odczytywanie tylko koloru i ignorowanie nadruku.
- Uznawanie niebieskiego za neutralny w każdej starej instalacji bez sprawdzenia.
- Pomijanie różnicy między 3G a 3x, czyli między przewodem z PE i bez PE.
- Mieszanie zasad AC i DC, zwłaszcza w systemach fotowoltaicznych i magazynach energii.
- Dobieranie przewodu wyłącznie po przekroju, bez sprawdzenia izolacji i warunków środowiskowych.
- Zakładanie, że każdy kabel o podobnym wyglądzie ma takie samo przeznaczenie montażowe.
W praktyce największą różnicę robi zwykły nawyk: najpierw odczytuję kod, potem kolor, a dopiero na końcu decyduję o podłączeniu. To proste, ale skuteczne podejście, które oszczędza nerwy, czas i niepotrzebne poprawki.
Trzy sprawdzenia, które najczęściej ratują montaż
Gdybym miał zostawić tylko kilka zasad, które naprawdę pomagają, wybrałbym trzy. Po pierwsze, zawsze potwierdzam funkcję żyły, zamiast zgadywać po barwie. Po drugie, sprawdzam pełny symbol przewodu, bo to on mówi mi, czy kabel nadaje się do konkretnego środowiska. Po trzecie, porównuję oznaczenie z warunkami pracy: napięciem, temperaturą, miejscem prowadzenia i obecnością żyły ochronnej.
To podejście jest szczególnie ważne w instalacjach energii i fotowoltaiki, gdzie jeden błąd potrafi zablokować całą sekcję systemu albo wprowadzić niepotrzebne straty. Jeśli mam jakąkolwiek wątpliwość, nie zakładam, że kolor mówi całą prawdę. Najpierw sprawdzam, potem łączę. I właśnie tak najbezpieczniej czyta się oznaczenia przewodów bez ryzyka, że znajomy skrót okaże się zupełnie innym typem kabla.
