Element oporowy wygląda niepozornie, ale to od niego zależy, czy układ pracuje stabilnie, bezpiecznie i przewidywalnie. Dobrze dobrany rezystor decyduje o ograniczeniu prądu, podziale napięcia, stratach cieplnych i trwałości całego obwodu. Poniżej pokazuję, jak działa, jak go dobrać, jak czytać oznaczenia i gdzie w elektryce oraz fotowoltaice najłatwiej popełnić kosztowny błąd.
Najważniejsze decyzje sprowadzają się do wartości, mocy i warunków pracy
- Element oporowy ogranicza prąd, dzieli napięcie i zamienia część energii w ciepło.
- W praktyce liczą się trzy rzeczy naraz: wartość, moc znamionowa i tolerancja.
- Najczęściej spotkasz moce 1/8 W, 1/4 W, 1/2 W i 1 W oraz tolerancje 5%, 1% i lepsze.
- W układach pomiarowych i zasilających ważny jest też współczynnik temperaturowy, czyli TCR.
- W fotowoltaice i elektronice mocy nie wystarcza sam opór nominalny, bo temperatura i odprowadzanie ciepła potrafią zmienić wszystko.
Jak ten element działa w obwodzie
Ja patrzę na niego jak na kontrolowany hamulec dla prądu. Zgodnie z prawem Ohma napięcie, prąd i opór są ze sobą powiązane, więc zmiana jednej wartości od razu wpływa na pozostałe. W prostych układach opór jest w przybliżeniu liniowy, czyli podwojenie napięcia daje podwojenie prądu, o ile element pracuje w swoim zakresie.
Najważniejsza konsekwencja jest praktyczna: przepływ energii nie znika, tylko częściowo zamienia się w ciepło. To dlatego elementy oporowe mają podaną moc znamionową, a nie tylko wartość w omach. Jeśli w układzie płynie za duży prąd, rośnie temperatura, a wraz z nią dryf parametrów i ryzyko uszkodzenia.
- Ogranicza prąd, na przykład w torze LED lub wejściu sterującym.
- Tworzy dzielnik napięcia, gdy potrzebny jest niższy poziom sygnału.
- Ustala punkt pracy tranzystora albo wzmacniacza.
- Pomaga mierzyć prąd jako bocznik o bardzo małej wartości.
- Rozładowuje kondensatory w układach zasilania i bezpieczeństwa.
W układach energetycznych ta prostota bywa zdradliwa: im wyższe napięcie i większa moc, tym szybciej zwykły nawyk zastępuje inżynierskie sprawdzenie strat. To prowadzi prosto do pytania, gdzie ten element pracuje najczęściej i dlaczego w elektronice mocy nie wolno go traktować jak przypadkowego dodatku.
Gdzie naprawdę pracuje w elektryce i fotowoltaice
W instalacjach domowych, automatyce i systemach PV taki element nie siedzi tylko „gdzieś na płytce”. On często decyduje o tym, czy układ będzie mierzył poprawnie, czy zadziała zabezpieczenie i czy energia zostanie rozproszona w kontrolowany sposób. Właśnie dlatego w projektach zasilania patrzę na niego inaczej niż w prostym hobby-elektroniku.
- W LED-ach i prostych obciążeniach ogranicza prąd, żeby dioda nie pracowała poza zakresem.
- W dzielnikach napięcia obniża poziom do wartości bezpiecznej dla wejścia pomiarowego.
- W torach pomiaru prądu działa jako bocznik, na którym mierzy się niewielki spadek napięcia.
- W falownikach i sterownikach może pełnić rolę elementu rozładowującego lub startowego.
- W układach bramkowych ogranicza szybkość przełączania tranzystorów mocy.
W fotowoltaice szczególnie ważne są dwa zjawiska: wysoka temperatura pracy i długi czas obciążenia. Jeśli element ma rozpraszać energię przez wiele godzin, a nie tylko chwilowo, to jego moc znamionowa i sposób chłodzenia zaczynają być ważniejsze niż sama wartość nominalna. W praktyce oznacza to, że to samo rozwiązanie może być poprawne na stole testowym, ale za słabe w zamkniętej obudowie falownika albo sterownika.
Skoro już widać, po co jest używany, przejdźmy do doboru parametrów, bo tam najłatwiej popełnić kosztowny błąd.
Jak dobrać wartość, moc i tolerancję bez zgadywania
Dobór zaczynam zawsze od pytania, co ma się zmienić w obwodzie: prąd, napięcie, czas rozładowania czy czułość pomiaru. Dopiero potem przechodzę do liczenia. Jeśli projekt dotyczy prostego ograniczenia prądu, wystarczy prawo Ohma. Jeśli chodzi o obwód pomiarowy albo energetyczny, dochodzi jeszcze moc, tolerancja i wpływ temperatury.
| Parametr | Na co wpływa | Jak go oceniam w praktyce |
|---|---|---|
| Wartość oporu | Prąd i poziom sygnału | Liczę z prawa Ohma, a potem wybieram najbliższy standardowy wariant z serii E6, E12, E24 lub E96 |
| Moc znamionowa | Temperatura i trwałość | Porównuję moc strat z zapasem, zwykle nie na styk, tylko z marginesem bezpieczeństwa |
| Tolerancja | Dokładność wartości | 5% wystarcza w prostych układach, 1% lub lepiej wybieram w pomiarach i dzielnikach krytycznych |
| TCR | Zmiana oporu wraz z temperaturą | Im niższy, tym stabilniejszy element w zmiennych warunkach pracy |

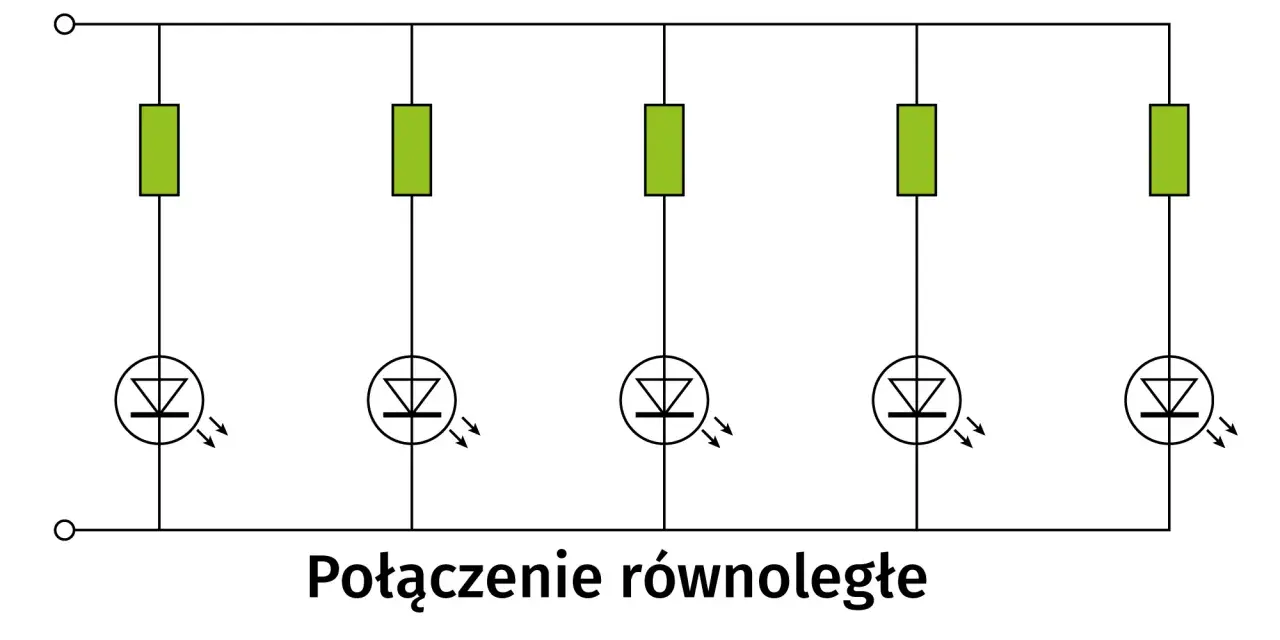

Jeśli dobieram element do LED-a, liczę go bardzo prosto: R = (Uzas - Usp) / I. Dla zasilania 12 V, spadku na diodzie 2 V i prądu 20 mA wychodzi 500 omów, więc wybieram najbliższą wartość standardową, czyli 510 omów. Moc strat w takim przypadku to około 0,2 W, więc w realnym układzie nie brałbym już 1/4 W bez zastanowienia, tylko raczej 1/2 W, zwłaszcza jeśli obudowa jest zamknięta albo temperatura otoczenia jest wysoka.
W katalogach często spotykam moce 1/8 W, 1/4 W, 1/2 W i 1 W, ale sama liczba niewiele znaczy bez warunków pracy. Moc znamionowa jest podawana dla określonej temperatury otoczenia, a przy wzroście temperatury trzeba ją obniżać, czyli stosować derating. To właśnie ten detal odróżnia poprawny projekt od poprawnego tylko na papierze.
Gdy wartość i moc są już pod kontrolą, pozostaje odczytanie oznaczeń, a tu szczegóły na obudowie robią ogromną różnicę.
TCR to współczynnik temperaturowy oporu, czyli informacja o tym, jak bardzo zmienia się wartość wraz z temperaturą; w układach precyzyjnych niższy TCR zwykle daje stabilniejszy pomiar i mniej niespodzianek po rozgrzaniu płytki.
Jak czytać oznaczenia i kody barwne
Najwięcej pomyłek widzę przy dwóch sytuacjach: ktoś myli kolejność pasków albo źle interpretuje nadruk na małej obudowie SMD. W elementach przewlekanych najpopularniejszy jest kod 4-, 5- i 6-pasmowy. Zasada jest prosta, ale trzeba ją czytać dokładnie.
| Typ oznaczenia | Jak się go czyta | Co zwykle oznacza |
|---|---|---|
| 4 pasma | Dwie cyfry, mnożnik, tolerancja | Popularny wariant ogólnego zastosowania |
| 5 pasm | Trzy cyfry, mnożnik, tolerancja | Większa dokładność odczytu wartości |
| 6 pasm | Jak w 5 pasmach, plus dodatkowy parametr temperaturowy | Lepsza kontrola zachowania w zmianach temperatury |
| SMD z cyframi | Najczęściej pierwsze dwie lub trzy cyfry + mnożnik | Wartość odczytywana bez pasków, ale łatwo o pomyłkę przy małym nadruku |
Przykład jest tu ważniejszy niż sama teoria. Oznaczenie 103 na obudowie SMD oznacza 10 kΩ, a 472 to 4,7 kΩ. Jeśli w układzie liczy się dokładność, nie ufam wyłącznie nadrukowi, tylko sprawdzam element miernikiem, zwłaszcza gdy obudowa jest mała, nadruk starty albo część pochodzi z rozbiórki.
W elementach przewlekanych ostatni pasek bywa nieco odsunięty od reszty i właśnie on zwykle odpowiada za tolerancję. Taki drobiazg skraca czas diagnozy, ale tylko wtedy, gdy czytamy oznaczenia konsekwentnie, a nie „na oko”. Po odczytaniu oznaczeń warto wiedzieć, jaki typ wybrać do konkretnego zadania, bo nie każdy sprawdza się równie dobrze.
Jakie typy wybrać do różnych zadań
Nie wybieram typu po przyzwyczajeniu. Wybieram go po tym, czego oczekuję od układu: stabilności, odporności na temperaturę, mocy strat albo niskiego szumu. Do prostych aplikacji wystarczy element ogólnego przeznaczenia, ale w pomiarach i elektronice mocy różnice między technologiami zaczynają być wyraźne.
| Typ | Zalety | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Metal film | Dobra stabilność, niski szum, sensowna dokładność | Nie jest najlepszy do bardzo dużych impulsów mocy | Pomiary, dzielniki, układy analogowe, precyzyjne punkty pracy |
| Thick film | Tani, popularny w SMD, szeroko dostępny | Zwykle gorszy dryft i szum niż w metal film | Elektronika ogólna, płyty sterujące, masowa produkcja |
| Wirewound | Duża moc, dobra odporność na obciążenie cieplne | Może wprowadzać indukcyjność | Obciążenia mocy, rozruch, hamowanie, układy energetyczne |
| Bocznik pomiarowy | Bardzo mały opór, dobry do pomiaru prądu | Wymaga poprawnego layoutu i pomiaru Kelvinem, czyli osobnymi torami pomiarowymi | Monitorowanie prądu, ładowanie, magazyny energii, układy PV |
W systemach energetycznych i fotowoltaicznych szczególnie cenię rozwiązania o niskim dryfcie temperatury i przewidywalnym zachowaniu pod obciążeniem. Zwykły, najtańszy element oporowy bywa wystarczający w sterowaniu diodą LED, ale już w torze pomiaru prądu albo w układzie rozładowania kondensatorów potrafi zaskoczyć parametrami po kilku minutach pracy. To właśnie dlatego technologia wykonania bywa ważniejsza niż sama liczba omów.
Nawet dobry typ potrafi zawieść, jeśli popełni się banalny błąd montażowy lub obliczeniowy.
Najczęstsze błędy, które powodują grzanie i rozjazd parametrów
W praktyce awarie rzadko wynikają z jednego spektakularnego błędu. Częściej to zestaw drobiazgów: za mały zapas mocy, zbyt wysoka temperatura w obudowie, niewłaściwa tolerancja i brak kontroli nad odprowadzaniem ciepła. Taki układ działa przez chwilę, a potem zaczyna dryfować albo po prostu się przegrzewa.
- Wybór mocy „na styk”, bez uwzględnienia temperatury otoczenia i słabego chłodzenia.
- Ignorowanie deratingu, czyli obniżania dopuszczalnej mocy wraz ze wzrostem temperatury.
- Stosowanie zbyt dużej tolerancji w dzielniku napięcia lub torze pomiarowym.
- Wybieranie elementu o złej technologii do sygnałów szybkich lub impulsowych.
- Mylenie kodów barwnych albo oznaczeń SMD po szybkiej wymianie części.
- Łączenie kilku sztuk bez sprawdzenia, jak rozkłada się na nich moc i prąd.
Ja zwracam też uwagę na warunki mechaniczne. Wysoka temperatura lutowania, złe prowadzenie ścieżek, zbyt mały odstęp od innych gorących elementów i brak wentylacji potrafią podnieść temperaturę bardziej, niż sugeruje sam schemat. W układach wysokiego napięcia dochodzi jeszcze izolacja i odstępy na PCB, bo poprawna wartość nie uratuje projektu, jeśli obok pojawi się problem bezpieczeństwa.
Jeśli masz już konkretny układ przed sobą, na końcu i tak wracam do kilku prostych pytań, które zwykle oszczędzają czas i poprawki.
Co sprawdzam przed zamknięciem projektu, żeby układ nie wrócił z poprawkami
Przed zamknięciem projektu przechodzę przez krótką, ale bardzo praktyczną listę. To nie jest biurokracja, tylko sposób na uniknięcie przegrzewania, błędów pomiarowych i niepotrzebnych zwrotów części.
- Czy wartość została policzona z rzeczywistych warunków, a nie z katalogowego „ideału”.
- Czy moc znamionowa ma zapas względem temperatury i czasu pracy.
- Czy tolerancja i TCR są wystarczające dla konkretnego zastosowania.
- Czy typ elementu pasuje do charakteru obciążenia: stałego, impulsowego albo pomiarowego.
- Czy oznaczenie na obudowie zostało sprawdzone miernikiem, a nie tylko wzrokiem.
Dobrze dobranego rezystora nie wybiera się „na szybko”, tylko przez połączenie obliczeń, warunków termicznych i sensownego marginesu bezpieczeństwa. Jeśli trzymasz się tych zasad, układ działa stabilniej, mniej się grzeje i łatwiej go później serwisować, niezależnie od tego, czy mówimy o prostej elektronice, sterowaniu, czy o fragmentach instalacji PV.
