Najważniejsze rzeczy o ochronie różnicowej, które warto znać od razu
- To urządzenie chroni przede wszystkim przed porażeniem i prądami upływu, ale nie zastępuje zabezpieczenia nadprądowego.
- Najczęściej w domach stosuje się czułość 30 mA, a do ochrony przeciwpożarowej i selektywności także 100 mA lub 300 mA.
- W nowoczesnych obwodach zwykle lepiej sprawdza się typ A niż AC, a przy falownikach, ładowarkach EV i części instalacji PV trzeba rozważyć typ F albo B.
- Przycisk testu warto naciskać regularnie, zwykle raz w miesiącu, ale wynik testu nie zastępuje pomiaru wykonanego przez elektryka.
- Jeśli jeden aparat wyłącza cały dom, problemem często nie jest sam aparat, tylko zbyt szeroko zebrane obwody albo sumowanie się prądów upływu.
Co chroni i czego od niego nie oczekiwać
Ten aparat reaguje na prąd upływu, czyli sytuację, w której energia zamiast wrócić przewodem roboczym zaczyna płynąć inną drogą. Najczęściej oznacza to uszkodzoną izolację, wilgoć, dotknięcie elementu pod napięciem albo błędne połączenie w instalacji.
Najważniejsze jest jednak to, że nie jest to zamiennik zabezpieczenia nadprądowego. Bezpiecznik topikowy lub wyłącznik instalacyjny chroni przewody przed przeciążeniem i zwarciem, a to urządzenie chroni przede wszystkim ludzi oraz ogranicza skutki uszkodzeń izolacji.
W praktyce traktuję je jako warstwę ochrony dodatkowej: bardzo potrzebną, ale działającą najlepiej wtedy, gdy rozdzielnica jest logicznie podzielona na obwody, a instalacja ma właściwie dobrany osprzęt. To właśnie od tego zależy, jak bezproblemowo będzie działać dalej.

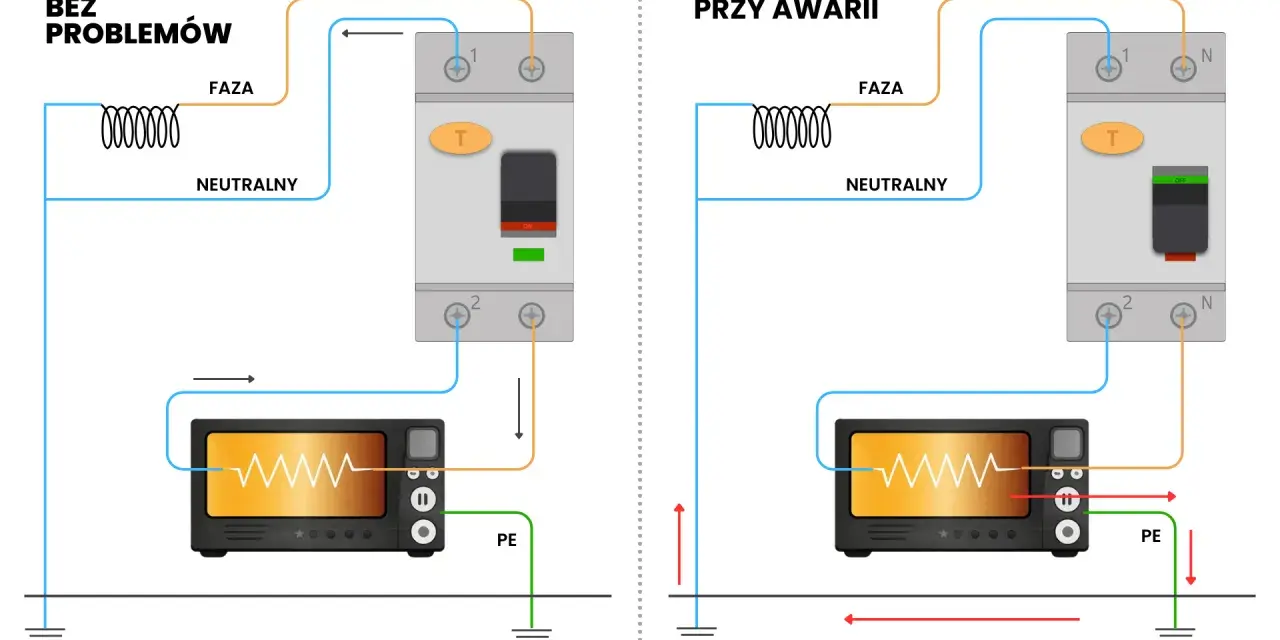

Jak działa wyłącznik różnicowoprądowy i kiedy zadziała
W środku aparat porównuje prąd wpływający do obwodu z prądem, który z niego wraca. Jeśli wszystko jest w porządku, suma tych prądów wynosi zero. Gdy część prądu zaczyna „uciekać” poza tor roboczy, mechanizm uznaje to za zagrożenie i odłącza zasilanie w ułamku sekundy.
To odróżnia go od zwykłego bezpiecznika. On nie mierzy temperatury przewodu ani nie czeka na zwarcie, tylko reaguje na różnicę prądów, czyli sygnał, że coś dzieje się poza normalnym obiegiem instalacji.
- zadziała przy uszkodzonej izolacji przewodu,
- zadziała przy wilgoci w puszce, gniazdku albo urządzeniu,
- zadziała przy dotknięciu elementu pod napięciem, jeśli prąd popłynie do ziemi,
- może zadziałać także przy zbyt dużej sumie naturalnych upływów z wielu urządzeń elektronicznych.
W obwodach końcowych najczęściej stosuje się czułość 30 mA, bo to rozsądny kompromis między bezpieczeństwem a stabilną pracą instalacji. Mniejsza czułość zwiększa ochronę, ale rośnie też ryzyko niepotrzebnych wyłączeń, zwłaszcza tam, gdzie pracuje dużo elektroniki. Skoro wiadomo już, kiedy zadziała, przechodzę do tego, jak wybrać właściwy typ do konkretnej instalacji.
Jak dobrać typ i czułość do domu oraz fotowoltaiki
Przy doborze patrzę zawsze na trzy rzeczy: typ prądu różnicowego, czułość oraz to, jakie odbiorniki będą za nim pracować. To ważniejsze niż sama nazwa producenta czy obudowa, bo źle dobrany aparat potrafi wyłączać się bez wyraźnego powodu albo, przeciwnie, nie pasować do specyfiki urządzenia.
| Typ | Co wykrywa | Gdzie ma sens | Uwaga praktyczna |
|---|---|---|---|
| AC | Sinusoidalny prąd różnicowy | Proste obwody bez elektroniki | W nowych instalacjach wybieram go ostrożnie, bo nie obsługuje wielu współczesnych odbiorników |
| A | Prąd sinusoidalny i pulsujący DC | Kuchnia, łazienka, gniazda, większość domu | To najbezpieczniejszy punkt startu dla typowej instalacji mieszkaniowej |
| F | Prąd sinusoidalny, pulsujący DC i część zakłóceń z falowników jednofazowych | Pompy ciepła, pralki, urządzenia z regulacją obrotów | Przydatny tam, gdzie producent urządzenia wyraźnie go zaleca |
| B | Także gładki prąd stały | Fotowoltaika, ładowarki EV, magazyny energii, niektóre napędy | Nie wybiera się go „na wszelki wypadek” - ma sens tam, gdzie rzeczywiście pojawia się składowa DC |
Czułość też ma znaczenie. 30 mA służy ochronie dodatkowej ludzi. 100 mA i 300 mA stosuje się częściej jako element selektywny albo przeciwpożarowy, zależnie od układu instalacji. W domu jednorodzinnym praktyka jest prosta: lepiej rozdzielić obwody na kilka aparatów niż puszczać wszystko przez jeden wspólny.
| Czułość | Zastosowanie | Co daje w praktyce |
|---|---|---|
| 30 mA | Ochrona uzupełniająca w obwodach końcowych | Najczęściej spotykany wybór do gniazd, łazienek i kuchni |
| 100 mA | Wybrane obwody, selektywność, ograniczanie skutków upływu | Mniej niepożądanych wyłączeń niż przy 30 mA |
| 300 mA | Główne stopnie ochrony przeciwpożarowej i selektywne układy | Nie służy do bezpośredniej ochrony dotykowej człowieka |
Przy fotowoltaice i ładowarkach EV decyzja zależy od falownika, układu detekcji prądu stałego i projektu konkretnego urządzenia. Nie zakładam z góry, że wszędzie potrzebny jest typ B, ale nie zakładam też, że typ A wystarczy w każdym układzie. Tu naprawdę liczy się dokumentacja sprzętu i sposób połączenia całej instalacji. Dopiero po rozróżnieniu tych funkcji widać, dlaczego w rozdzielnicy zwykle potrzebne są oba elementy.

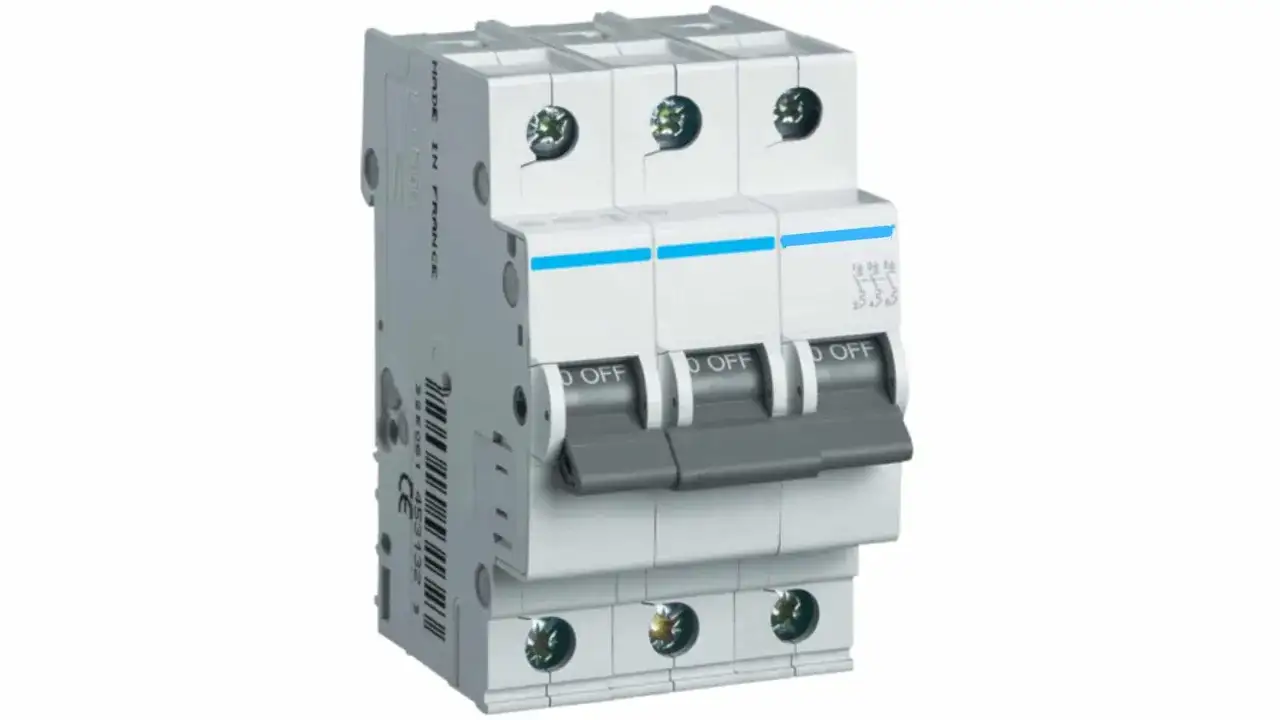

Czym różni się od bezpiecznika nadprądowego
To jedno z najczęstszych nieporozumień. W mowie potocznej ludzie wrzucają do jednego worka „bezpiecznik”, „eskę” i aparat ochronny, ale technicznie to trzy różne rzeczy. Jeśli zależy Ci na bezpieczeństwie instalacji, musisz rozumieć, za co odpowiada każde z nich.
| Urządzenie | Co wykrywa | Główna rola | Najczęstszy błąd w myśleniu |
|---|---|---|---|
| Ochrona różnicowa | Prąd upływu do ziemi | Ochrona przed porażeniem i ograniczanie skutków uszkodzeń izolacji | Uznawanie jej za zamiennik bezpiecznika nadprądowego |
| Zabezpieczenie nadprądowe | Przeciążenie i zwarcie | Ochrona przewodów i obwodu przed przegrzaniem | Oczekiwanie, że wykryje upływ prądu do ziemi |
| RCBO | Prąd upływu, przeciążenie i zwarcie | Połączenie obu funkcji w jednym module | Mylenie go z klasycznym RCD, który nie ma ochrony nadprądowej |
Ja patrzę na to tak: jeden aparat ma pilnować ludzi i prądów upływu, a drugi ma pilnować przewodów przed przegrzaniem. W wielu rozdzielnicach dopiero połączenie obu funkcji daje sensowny poziom bezpieczeństwa. Jeśli ktoś mówi, że „wywalił bezpiecznik”, trzeba najpierw ustalić, który aparat zadziałał i dlaczego. To oszczędza czas i prowadzi do właściwej naprawy, a nie do przypadkowego wymieniania elementów.
Najczęstsze błędy przy montażu i eksploatacji
Najwięcej problemów nie wynika z samej konstrukcji aparatu, tylko z błędów instalacyjnych. W praktyce widzę powtarzalny zestaw usterek, które powodują niepotrzebne wyzwalanie albo fałszywe poczucie bezpieczeństwa.
- Łączenie przewodów neutralnych z różnych obwodów. To jeden z najgorszych błędów, bo aparat zaczyna widzieć różnicę tam, gdzie jest zwykłe pomieszanie przewodów.
- Jeden aparat na całą instalację. Gdy zadziała, gasną wszystkie obwody naraz, a to utrudnia diagnozę i podnosi ryzyko wyłączenia całego domu przez drobny problem w jednym pomieszczeniu.
- Zły typ do odbiorników z elektroniką. Płyty indukcyjne, falowniki, pompy ciepła i ładowarki potrafią generować specyficzne prądy upływu, których nie wolno ignorować.
- Brak regularnego testu. Przycisk testowy nie jest ozdobą. Jeśli nie sprawdzasz aparatu, możesz dowiedzieć się o problemie dopiero wtedy, gdy naprawdę będzie potrzebny.
- Maskowanie usterki większą czułością. Jeśli aparat wybija bez powodu, nie zawsze trzeba zmieniać go na „mocniejszy”. Często trzeba znaleźć wilgoć, uszkodzony przewód albo wadliwe urządzenie.
- Ignorowanie sumy prądów upływu. Kilka sprawnych urządzeń elektronicznych może razem dać odczuwalny upływ i powodować wyłączenia, mimo że każde z nich osobno działa poprawnie.
Jeśli aparat wyłącza się po podłączeniu jednego sprzętu, najpierw odłącz ten obwód i sprawdź urządzenie, zanim cokolwiek zmienisz w rozdzielnicy. Właśnie takie podejście odróżnia szybką naprawę od ciągłego gaszenia objawów. Znając te pułapki, łatwiej ocenić, czy problem leży w samym aparacie, czy w sposobie wykonania instalacji.
Co sprawdzić przed modernizacją rozdzielnicy
Przed modernizacją nie zaczynam od pytania, ile modułów da się jeszcze wcisnąć na szynie. Najpierw sprawdzam, jak naprawdę pracuje instalacja, bo to od tego zależy, czy nowy układ będzie bezpieczny i wygodny w codziennym użyciu.
- czy obwody kuchni, łazienki, gniazd i oświetlenia są sensownie rozdzielone,
- czy neutralne przewody nie mieszają się między obwodami za jednym aparatem,
- czy falownik PV, pompa ciepła, ładowarka EV albo zasilacze impulsowe nie wymagają innego typu ochrony,
- czy w rozdzielnicy jest miejsce na kilka niezależnych aparatów zamiast jednego wspólnego,
- czy po montażu zostanie wykonany pomiar i opis obwodów,
- czy użytkownik będzie wiedział, jak sprawdzać przycisk testu i kiedy wezwać elektryka.
Jeśli mam wskazać jedną zasadę, to jest nią prosta kolejność: najpierw poprawny projekt obwodów, potem właściwy typ aparatu, a dopiero na końcu marka i cena. W instalacjach z fotowoltaiką, pompą ciepła albo ładowarką samochodu elektrycznego właśnie taki porządek daje realne bezpieczeństwo, a nie samo dokładanie kolejnych modułów do rozdzielnicy.
