Bezpieczniki w samochodzie to mały element, ale to od niego często zależy, czy awaria zatrzyma się na przepalonym wkładzie, czy przerodzi w uszkodzenie przewodów, modułów albo osprzętu. W tym tekście rozkładam na części rodzaje bezpieczników samochodowych, ich zastosowanie, oznaczenia kolorami i zasady doboru zamiennika, żebyś nie musiał zgadywać przy skrzynce bezpieczników. To praktyczna wiedza, bo w instalacji elektrycznej jeden zły ruch kosztuje zwykle więcej niż sam element za kilka złotych.
Najważniejsze informacje, które warto mieć pod ręką
- W autach osobowych najczęściej spotyka się bezpieczniki płytkowe: Micro, Mini, Standard, Maxi oraz większe kasetowe JCASE, MIDI i MEGA.
- Kolor bezpiecznika zwykle odpowiada amperażowi, ale zawsze warto potwierdzić go nadrukiem i schematem pojazdu.
- Wymieniasz zawsze ten sam typ i ten sam prąd znamionowy; większy amperaż nie naprawia problemu, tylko maskuje usterkę.
- Jeśli nowy bezpiecznik znów się przepala, szukaj zwarcia, uszkodzonego odbiornika albo błędnie dołożonego akcesorium.
- W starszych autach i klasykach mogą pojawić się jeszcze bezpieczniki rurkowe, ale dziś są już raczej wyjątkiem.
Najważniejsze typy bezpieczników, które spotkasz w aucie
Ja zwykle zaczynam od prostego podziału na bezpieczniki płytkowe, kasetowe i śrubowe. Taki układ od razu pokazuje, czy mówimy o małym obwodzie wnętrza, czy o zasilaniu elementu o dużym poborze prądu.
| Typ | Typowy zakres prądu | Gdzie występuje | Co go wyróżnia |
|---|---|---|---|
| Micro2 / Micro3 | 5-30 A | Nowsze auta, ciasne skrzynki bezpieczników, drobna elektronika | Najmniejsze bezpieczniki płytkowe, oszczędzają miejsce w instalacji |
| Mini / Low Profile Mini | 2-40 A | Wiele aut osobowych po 2000 roku, układy wnętrza i akcesoria | Kompaktowe, bardzo popularne i łatwe do rozpoznania po kolorze |
| Standard ATO / ATC | 1-40 A | Starsze modele i część nowszych samochodów | Klasyczny format płytkowy, nadal bardzo rozpowszechniony |
| Maxi | 30 A i więcej | Obwody o wyższym poborze, np. dmuchawa, szyby, większe zasilania | Większy korpus i solidniejsze styki, lepsze do wyższych prądów |
| JCASE / MCase | 20-60 A | Układy dużej mocy, np. ABS, wentylator chłodnicy | Bezpiecznik kasetowy o mocniejszej konstrukcji i stabilnym styku |
| MIDI | 30-150 A | Główne zasilania, rozrusznik, mocniejsze gałęzie instalacji | Przeznaczony do dużych obciążeń i grubych przewodów |
| MEGA / ANL / Bolt-down | 40-500 A | Kampery, rozbudowane audio, pojazdy użytkowe | Mocowanie śrubowe i bardzo wysoka obciążalność prądowa |
| Rurkowe | Zależnie od modelu | Starsze auta i klasyki | Spotykane rzadziej, ale nadal obecne w starszych instalacjach |
Jeśli miałbym to uprościć do jednej obserwacji, powiedziałbym tak: w nowoczesnych autach dominują bezpieczniki płytkowe, a elementy śrubowe zostają tam, gdzie instalacja naprawdę pracuje pod większym obciążeniem. To dobry punkt wyjścia, ale bez rozpoznania kolorów i amperażu łatwo pomylić podobne elementy.

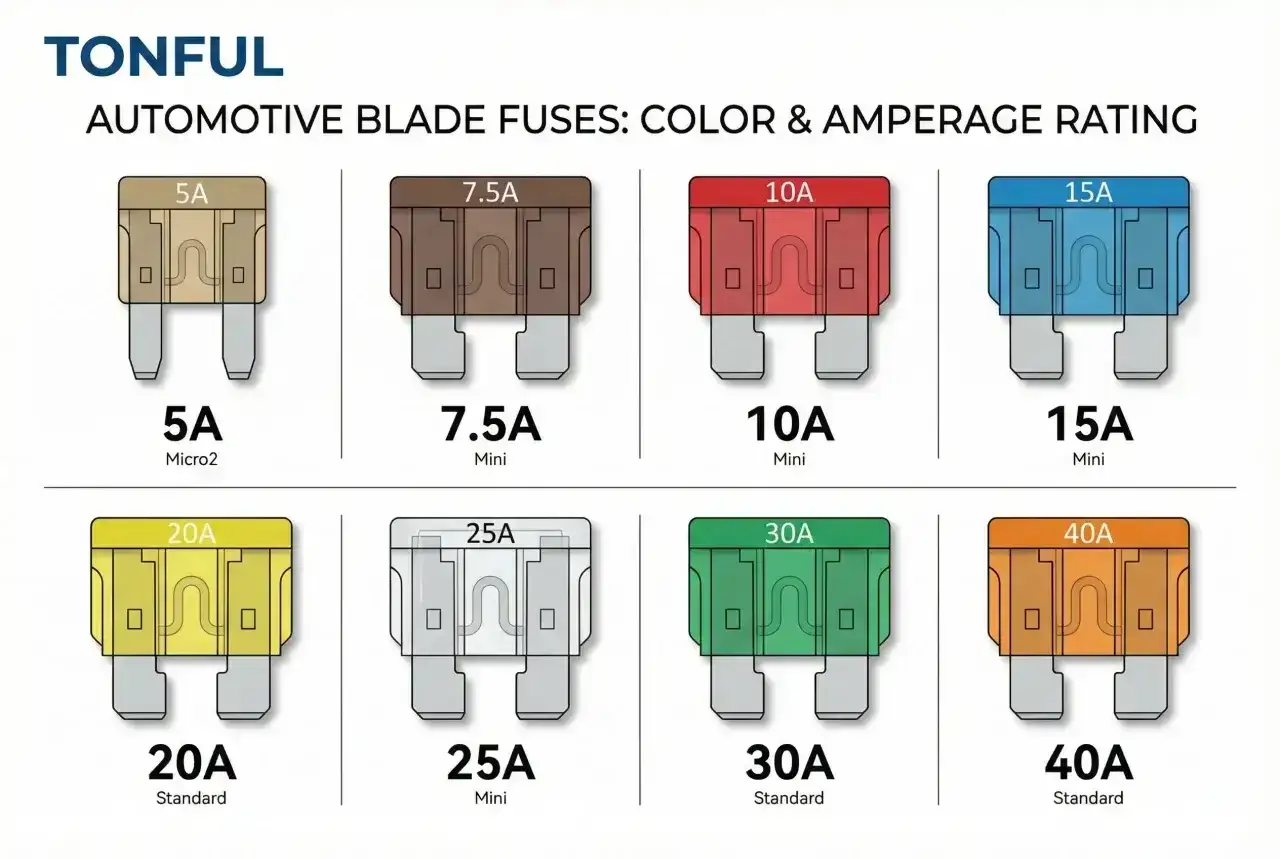

Jak czytać kolor i amperaż bez zgadywania
Kolor w bezpiecznikach płytkowych nie jest dekoracją. To szybka podpowiedź, jaki prąd znamionowy ma dany element, a w praktyce oszczędza sporo czasu przy identyfikacji. Najczęściej spotkasz prosty kod kolorystyczny ujednolicony dla popularnych bezpieczników samochodowych.
| Kolor | Wartość | Typowe skojarzenie praktyczne |
|---|---|---|
| Ciemnofioletowy | 3 A | Układy niskoprądowe, czujniki, drobna elektronika |
| Pomarańczowy | 5 A | Małe obwody sterujące i pomocnicze |
| Brązowy | 7,5 A | Odbiorniki o niewielkim poborze |
| Czerwony | 10 A | Oświetlenie wnętrza, wybrane akcesoria |
| Niebieski | 15 A | Wycieraczki, radio i podobne obwody |
| Żółty | 20 A | Gniazdo 12 V, część zasilania akcesoriów |
| Przezroczysty | 25 A | Obwody o średnim obciążeniu |
| Zielony | 30 A | Dmuchawa, szyby elektryczne |
| Różowy | 35 A | Mocniejsze odbiorniki pomocnicze |
| Jasnoniebieski | 40 A | Wyższe obciążenia w instalacji pojazdu |
Kolor pomaga, ale nie zastępuje nadruku na obudowie ani schematu auta. Ja zawsze traktuję go jako szybką weryfikację, a nie jedyne źródło prawdy, bo wyblakły element albo zamiennik słabej jakości potrafi wprowadzić w błąd. I właśnie dlatego warto wiedzieć, do jakich obwodów zwykle trafiają poszczególne typy.
Do jakich obwodów pasują konkretne typy
Dobór bezpiecznika nie polega wyłącznie na dopasowaniu amperażu. Liczy się też to, jak duży prąd płynie przez dany obwód, ile miejsca jest w skrzynce i czy producent przewidział ochronę dla obciążenia ciągłego, czy raczej chwilowego.
- Micro2 i Micro3 zwykle chronią małe obwody sterujące, czujniki i elektronikę pokładową w nowoczesnych autach.
- Mini oraz Low Profile Mini dobrze sprawdzają się w obwodach wnętrza, radia, oświetlenia czy akcesoriów z niższym poborem.
- Standard ATO/ATC nadal pojawia się w wielu samochodach przy prostszych i średnio obciążonych odbiornikach.
- Maxi wybiera się do układów, które potrzebują większej rezerwy prądowej, na przykład dmuchawy, szyb elektrycznych albo wybranych zasileń pomocniczych.
- JCASE i MIDI trafiają tam, gdzie w grę wchodzą obwody dużej mocy, takie jak ABS, wentylator chłodnicy czy główne zasilania.
- MEGA, ANL i Bolt-down spotyka się w instalacjach cięższych, kamperach i rozbudowanym car audio, gdzie prądy są naprawdę wysokie.
- Rurkowe to przede wszystkim domena starszych aut i klasyków, więc tu zawsze warto sprawdzić dokumentację pojazdu.
W praktyce ten sam odbiornik może dostać inny bezpiecznik w dwóch różnych modelach auta, dlatego schemat konkretnego pojazdu jest ważniejszy niż ogólna tabela. To prowadzi prosto do pytania, jak dobrać zamiennik tak, żeby nie zrobić sobie kłopotu.
Jak dobrać zamiennik i wymienić go bez ryzyka
Ja nigdy nie dobieram bezpiecznika wyłącznie po kolorze. Najpierw sprawdzam schemat na pokrywie skrzynki albo w instrukcji, potem patrzę na typ obudowy, a dopiero na końcu potwierdzam amperaż. Najważniejsza zasada jest prosta: nowy element musi mieć ten sam typ i tę samą wartość znamionową.
- Znajdź skrzynkę bezpieczników i odczytaj opis obwodu.
- Sprawdź, czy potrzebujesz Micro, Mini, Standard, Maxi, JCASE, MIDI czy innego formatu.
- Porównaj wartość prądową z oryginałem, nie z tym, co akurat masz pod ręką.
- Wyjmij uszkodzony element ściągaczem lub plastikową pęsetą, jeśli jest dostępna w aucie.
- Włóż zamiennik o identycznych parametrach i sprawdź działanie odbiornika.
- Jeśli nowy bezpiecznik przepala się ponownie, nie zwiększaj amperażu.
Tu naprawdę nie ma sensu iść na skróty. Zbyt mocny bezpiecznik nie rozwiązuje problemu, tylko opóźnia jego ujawnienie, a to już prosta droga do przegrzania przewodów albo uszkodzenia elektroniki. I właśnie dlatego warto też znać błędy, które najczęściej pojawiają się przy tak banalnej czynności.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Wymiana bezpiecznika wygląda banalnie, ale to jedna z tych czynności, przy których ludzie najczęściej przeceniają własną intuicję. W instalacji elektrycznej intuicja przegrywa z parametrami, więc warto mieć na oku kilka typowych pomyłek.
- Wkładanie bezpiecznika o większym amperażu niż przewidział producent, „bo przecież będzie mocniejszy”.
- Mylenie Mini z Low Profile Mini lub podobnych rodzin, które wyglądają podobnie, ale nie zawsze pasują idealnie.
- Zakładanie tanich, nieoznaczonych zamienników, które mogą mieć słaby styk albo nieprawidłową charakterystykę zadziałania.
- Ignorowanie wypalonej oprawki, zaśniedziałych styków i wilgoci w skrzynce bezpieczników.
- Traktowanie przepalonego bezpiecznika jak końca diagnozy, zamiast sprawdzić, dlaczego zadziałał.
Najbardziej niebezpieczny błąd jest zwykle najprostszy: ktoś wkłada „byle co”, żeby tylko wrócić do jazdy. Na krótką metę to kusi, ale w praktyce potrafi ukryć prawdziwe zwarcie albo przeciążenie, a wtedy problem wraca w gorszej formie. To dlatego przy powracającej awarii nie warto kończyć na samej wymianie.
Co sprawdzić, gdy bezpiecznik znów się przepala
Jeżeli ten sam bezpiecznik przepala się ponownie, zwykle problem leży gdzie indziej niż w samym wkładzie. Ja zaczynam od tych miejsc, bo najczęściej właśnie tam kryje się przyczyna:
- niedawno dołożone akcesoria, takie jak ładowarka USB, LED-y albo alarm,
- przetarte przewody w przelotkach drzwi, przy skrzynce lub pod maską,
- wilgoć, korozja albo brud w oprawce bezpiecznika,
- uszkodzony odbiornik, który pobiera zbyt duży prąd,
- błąd montażu po naprawie albo połączenie wykonane poza fabrycznym schematem.
Jeśli objaw wraca od razu, nie ma sensu testować kolejnych bezpieczników „na próbę”. Lepiej zatrzymać się, sprawdzić instalację i dopiero potem wrócić do wymiany. Dobrze dobrany bezpiecznik chroni auto, ale dopiero prawidłowa diagnoza mówi, skąd naprawdę wzięła się usterka.
