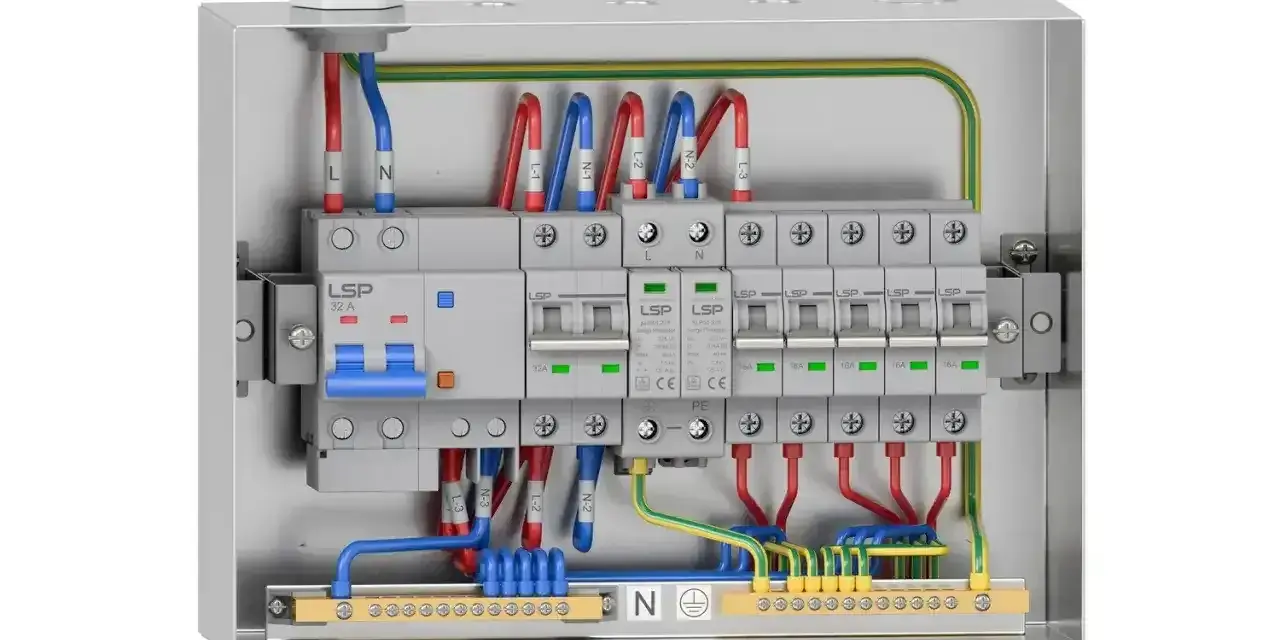

Rozłącznik bezpiecznikowy skrzynkowy to aparat, który jednocześnie odłącza obwód i chroni go przed skutkami zwarć oraz przeciążeń. W praktyce spotyka się go w rozdzielnicach niskiego napięcia, złączach kablowo-rozdzielczych, bateriach kondensatorów i w większych instalacjach fotowoltaicznych po stronie AC. Poniżej wyjaśniam, jak działa, kiedy ma sens, jak dobrać jego wielkość i na co uważać przy montażu.
Najważniejsze informacje o rozłączniku bezpiecznikowym w skrócie
- Łączy dwie funkcje: bezpieczne rozłączenie obwodu i zabezpieczenie przez wkładkę topikową.
- Najczęściej pracuje w rozdzielnicach nn, złączach kablowych i układach przemysłowych.
- W fotowoltaice najczęściej trafia na stronę AC, a nie do przypadkowo dobranego obwodu DC.
- Dobiera się go do prądu, wkładki i sposobu montażu, a nie tylko do „mocy instalacji”.
- Typowe wielkości to 160 A, 250 A, 400 A i 630 A, z wkładkami NH00, NH1, NH2 i NH3.
- Największy błąd to traktowanie go jak zwykłego rozłącznika albo wybór bez sprawdzenia warunków pracy.
Co oznacza skrót RBK i jak działa ten aparat
Najprościej patrzę na RBK jako na aparat, który łączy rozłącznik i bezpiecznik w jednej obudowie. Rozłącznik pozwala bezpiecznie odciąć obwód, a wkładka topikowa przejmuje ochronę przed zwarciem i przeciążeniem. To ważne, bo sam rozłącznik odłącza, ale nie zabezpiecza, a sam bezpiecznik chroni, lecz nie daje tak wygodnego i czytelnego odseparowania sekcji.W praktyce ten typ aparatu wybiera się tam, gdzie liczy się duży prąd roboczy, wysoka odporność zwarciowa i porządek w rozdzielnicy. W rodzinie RBK spotkasz różne wielkości, ale logika działania pozostaje taka sama: po stronie toru prądowego pracuje aparat łączeniowy, a po stronie ochrony wkładka NH. Dzięki temu serwis jest prostszy, a eksploatacja bardziej przewidywalna.
To także powód, dla którego ten sprzęt tak dobrze wpisuje się w większe instalacje techniczne. Gdy obwód trzeba odcinać rzadziej niż w zwykłej instalacji domowej, ale za to musi on znosić większe prądy i bardziej wymagające warunki, rozwiązanie z wkładką jest po prostu rozsądne. Skoro wiemy już, jak działa, sprawdźmy, gdzie ma największy sens.
Gdzie ten aparat sprawdza się najlepiej
W praktyce najczęściej spotykam go w rozdzielnicach niskiego napięcia, złączach kablowo-rozdzielczych i bateriach kondensatorów. To miejsca, w których trzeba jednocześnie uporządkować tory zasilania, zapewnić pewne odłączenie sekcji i zachować wysoką odporność na duże prądy zwarciowe. Kompaktowa zabudowa ma tu realne znaczenie, bo każdy centymetr miejsca w szafie jest zwykle policzony.
W instalacjach fotowoltaicznych taki aparat ma największy sens po stronie AC, czyli tam, gdzie falownik oddaje energię do rozdzielnicy lub do głównego punktu zasilania obiektu. To dobry wybór dla większych układów, gdzie zależy mi na prostym serwisie, możliwości odłączenia całej sekcji i czytelnym zabezpieczeniu odpływu. W mniejszych instalacjach często wystarczą prostsze rozwiązania, ale przy większych prądach RBK daje wyraźnie solidniejsze zaplecze techniczne.
Ważne: po stronie DC nie zakładałbym automatycznie, że każdy wariant nadaje się do każdego obwodu. W fotowoltaice trzeba sprawdzić kartę konkretnego wykonania, bo wymagania dla DC i AC są różne, a bezpieczny dobór zależy od dokumentacji, a nie od samej nazwy aparatu. To prowadzi wprost do najważniejszej rzeczy, czyli doboru właściwej wielkości i wkładki.
Jak dobrać wielkość i wkładkę bezpiecznikową
Tu nie zaczynam od hasła „duży” albo „mocny”, tylko od konkretów: prądu obciążenia, przekroju przewodów, spodziewanego prądu zwarciowego i sposobu montażu. W rodzinie RBK podstawowe wielkości odpowiadają kolejnym rozmiarom wkładek NH, a ich nominalne prądy są już dość czytelne: od 160 A do 630 A. W praktyce najpierw dopasowuję aparat do obwodu, a dopiero potem sprawdzam, czy dany wariant mieści się w szafie i pasuje do sposobu przyłączenia.
| Wielkość aparatu | Typ wkładki | Prąd znamionowy | Najczęstsze zastosowanie |
|---|---|---|---|
| RBK 00 | NH00 | 160 A | Kompaktowe rozdzielnice, mniejsze odpływy, sekcje pomocnicze |
| RBK 1 | NH1 | 250 A | Większe odpływy, zasilanie sekcyjne, rozdzielnice przemysłowe |
| RBK 2 | NH2 | 400 A | Duże pola rozdzielcze, złącza i układy o większej mocy |
| RBK 3 | NH3 | 630 A | Główne tory zasilające, cięższa eksploatacja, większe rozdzielnie |
Przy doborze patrzę też na rodzaj przyłącza. Wersje z zaciskami mostkowymi są wygodne przy przewodach z odizolowanymi końcami, śrubowe lepiej pasują do końcówek kablowych, a zaciski typu V pomagają przy przewodach sektorowych. To nie jest detal „na papierze” - od tego naprawdę zależy szybkość montażu i jakość połączenia.
Przeczytaj również: Gdzie są bezpieczniki w Astra J? Odkryj lokalizacje i porady
Na tabliczce znamionowej sprawdzam trzy rzeczy
- Ith, czyli prąd cieplny aparatu w określonych warunkach pracy.
- Icw, czyli odporność na prąd zwarciowy przez krótki czas.
- Kategorię użytkowania, na przykład AC-22B lub AC-23B, bo mówi ona, jak ciężkie obciążenie aparat może łączyć.
Ważny jest też kontekst montażu. Katalogowo wartości prądu odnoszą się do określonych warunków, a w zamkniętej obudowie trzeba uwzględnić korektę. Jeśli szafa stoi w cieplejszym miejscu, ma ograniczoną wentylację albo pracuje na zewnątrz, nie zakładam, że parametry katalogowe zostaną zachowane bez zmian. I właśnie dlatego w kolejnym kroku porównuję RBK z innymi rozwiązaniami, żeby nie dobrać aparatu lepszego tylko „na papierze”.
Czym różni się od innych zabezpieczeń
| Aparat | Co daje | Kiedy wygrywa | Ograniczenie |
|---|---|---|---|
| Rozłącznik bezpiecznikowy | Rozłączenie obwodu i ochrona przez wkładkę topikową | Duże prądy, rozdzielnice, układy przemysłowe, większe PV po stronie AC | Po zadziałaniu trzeba wymienić wkładkę |
| Zwykły rozłącznik izolacyjny | Pewne odłączenie obwodu | Gdy ochrona jest zapewniona gdzie indziej | Sam nie zabezpiecza przed przeciążeniem i zwarciem |
| Wyłącznik nadprądowy | Ochrona i możliwość ponownego załączenia po zadziałaniu | Mniejsze i średnie obwody, gdzie liczy się wygoda resetu | Nie zawsze daje taką odporność zwarciową i selektywność jak aparat z wkładką |
Najważniejsza różnica jest praktyczna: RBK wygrywa tam, gdzie potrzebuję solidnego odcięcia i wysokiej odporności na zwarcie, a nie częstego resetowania zabezpieczenia. Jeśli zależy mi na selektywności, czyli na tym, by zadziałało tylko najbliższe zabezpieczenie, a nie pół rozdzielnicy, aparat z wkładką bardzo często daje przewidywalniejszy efekt niż prostsze rozwiązania. To nie znaczy, że jest zawsze najlepszy, ale w mocniejszych układach zwykle broni się najlepiej.
Najczęstsze błędy przy doborze i montażu
- Dobór wyłącznie po amperażu bez sprawdzenia wkładki, przewodu i warunków zwarciowych.
- Mylenie funkcji rozłącznika z pełnym zabezpieczeniem całego obwodu.
- Wybór niewłaściwej wersji montażowej, na przykład bez uwzględnienia płyty, szyny TH35 albo mostu szynowego.
- Brak miejsca na serwis i na bezpieczną wymianę wkładek.
- Ignorowanie temperatury w obudowie, mimo że katalogowe parametry odnoszą się do określonych warunków pracy.
- Słabe połączenie zacisków, które grzeje się szybciej niż sama wkładka i potrafi zepsuć cały efekt ochrony.
Z praktyki powiem wprost: luźny zacisk jest często większym problemem niż sam dobór aparatu. Jeżeli połączenie nie jest dociśnięte prawidłowo, rośnie temperatura, spada niezawodność i skraca się żywotność całego zestawu. Do tego dochodzą warunki środowiskowe - na zewnątrz urządzenie powinno pracować w odpowiedniej obudowie, a sam aparat ma ograniczony stopień ochrony, więc nie wolno tego traktować jak drobiazgu. Po tej stronie tematu zostaje już tylko ostatnia kontrola przed zamówieniem.
Co sprawdzam przed zamówieniem, żeby uniknąć poprawki na budowie
- Prąd obciążenia i realny zapas, a nie tylko wartość „z projektu z pamięci”.
- Typ wkładki NH00, NH1, NH2 albo NH3, bo to determinuje całą zabudowę.
- Sposób montażu, czyli płyta, szyna, most szynowy 60 mm lub 100 mm.
- Rodzaj przyłącza, bo inne rozwiązanie wybieram dla przewodów z końcówkami kablowymi, a inne dla przewodów odizolowanych.
- Warunki środowiskowe, zwłaszcza temperatura, wentylacja i stopień ochrony obudowy.
- Potrzebę plombowania i otworów pomiarowych, jeśli dostęp do rozdzielnicy mają też osoby techniczne spoza stałej obsługi.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: rozłącznik bezpiecznikowy skrzynkowy ma sens wtedy, gdy chcesz połączyć ochronę bezpiecznikową z pewnym odłączeniem obwodu i nie marnować miejsca w rozdzielnicy. W instalacjach energetycznych i fotowoltaicznych to właśnie ten typ aparatu często decyduje o tym, czy rozdzielnica będzie działała spokojnie przez lata, czy będzie wymagała ciągłych poprawek już na etapie eksploatacji.
