Przepięcia nie muszą być spektakularne, żeby narobić szkód. Krótki impuls po burzy, przełączeniu sieci albo awarii w okolicy potrafi uszkodzić falownik, zasilacz, sterownik bramy czy telewizor, zanim zdążysz cokolwiek zauważyć. Dobrze dobrane zabezpieczenie przeciwprzepięciowe działa jak warstwa awaryjna: ogranicza skutki skoku napięcia i pozwala utrzymać instalację w bezpiecznym zakresie, a przy okazji trzeba je poprawnie skoordynować z bezpiecznikami i wyłącznikami nadprądowymi.
Najważniejsze zasady ochrony przed przepięciami w domu, firmie i fotowoltaice
- Ogranicznik przepięć chroni przed skokiem napięcia, a bezpiecznik przed przeciążeniem i zwarciem to nie jest to samo.
- Typ T1 montuje się przy większym ryzyku odgromowym, T2 w rozdzielnicach, a T3 przy wrażliwej elektronice.
- W instalacji PV trzeba myśleć osobno o stronie AC i DC, bo każda z nich wymaga innego podejścia.
- Skuteczność ochrony mocno zależy od krótkich połączeń, dobrego uziemienia i właściwego dobezpieczenia.
- Najczęstszy błąd to traktowanie listwy z ochroną jak pełnej ochrony całej instalacji.

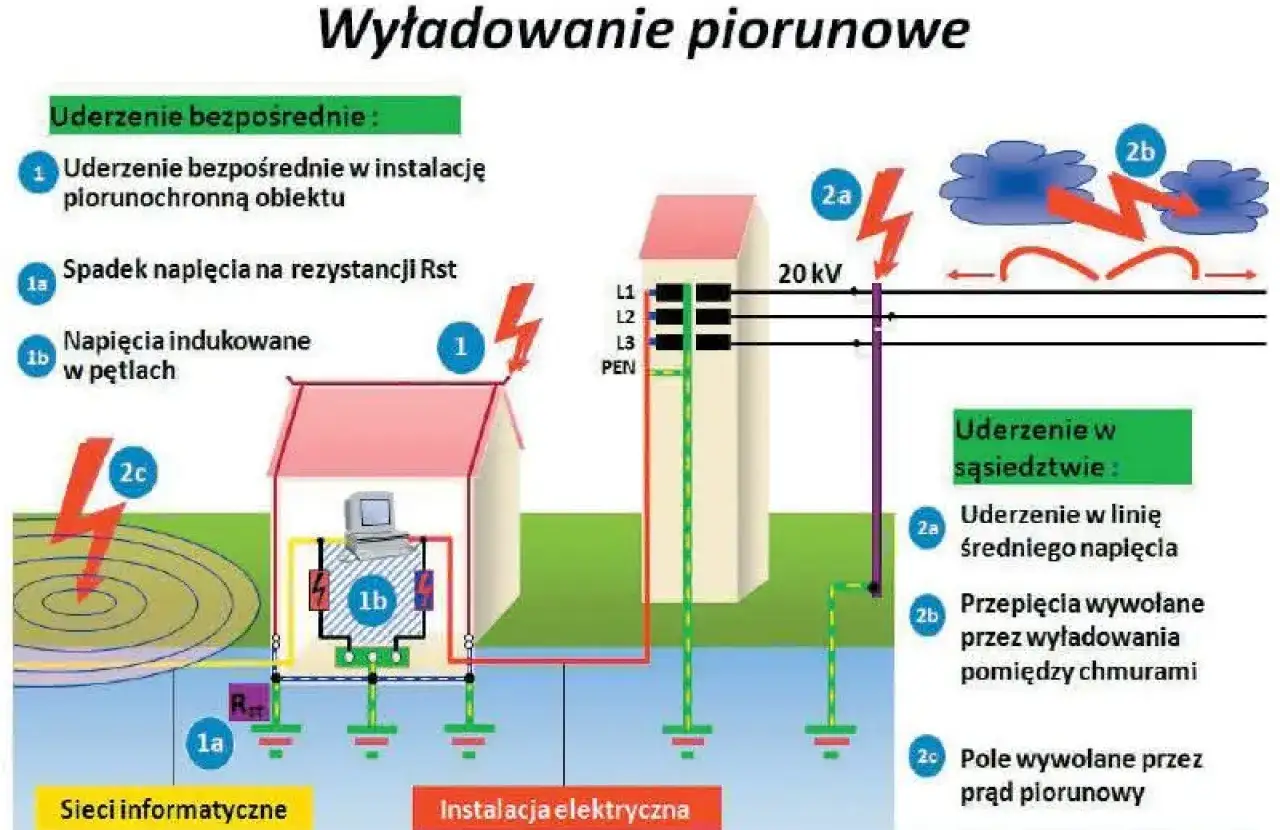

Jak działa ogranicznik przepięć i dlaczego bezpiecznik nie robi tego samego
W praktyce patrzę na ochronę przepięciową jak na zawór bezpieczeństwa. Gdy napięcie rośnie zbyt szybko, ogranicznik przejmuje impuls i odprowadza energię do przewodu ochronnego, zanim dotrze ona do urządzeń. W środku pracują zwykle warystory, iskierniki albo układy łączone, a ich zadanie jest proste: zbić impuls do poziomu, który elektronika jeszcze zniesie.
Bezpiecznik działa zupełnie inaczej. Reaguje na nadmierny prąd, więc chroni przewody i instalację przed skutkami przeciążenia lub zwarcia. Nie zatrzymuje krótkiego skoku napięcia, dlatego sam z siebie nie rozwiązuje problemu przepięć. To samo dotyczy wyłącznika nadprądowego i różnicówki: każdy z tych aparatów ma ważną rolę, ale inną niż SPD.
| Element | Na co reaguje | Co chroni | Czego nie robi |
|---|---|---|---|
| Bezpiecznik topikowy | Zbyt duży prąd | Przewody i obwód przy zwarciu lub przeciążeniu | Nie ogranicza impulsu przepięciowego |
| Wyłącznik nadprądowy | Nadprąd i zwarcie | Instalację przed skutkami przeciążenia | Nie przejmuje energii skoku napięcia |
| Wyłącznik różnicowoprądowy | Prąd upływu do ziemi | Ludzi przed porażeniem i część problemów izolacyjnych | Nie jest ochroną przeciwprzepięciową |
| Ogranicznik przepięć | Krótki wzrost napięcia | Elektronikę, falowniki, zasilacze i automatykę | Nie zastępuje bezpiecznika |
Najważniejsze jest więc nie pytanie „czy mam bezpiecznik”, tylko „czy mam właściwą warstwę ochrony na właściwym etapie instalacji”. To prowadzi wprost do doboru typu ochronnika i miejsca jego montażu.

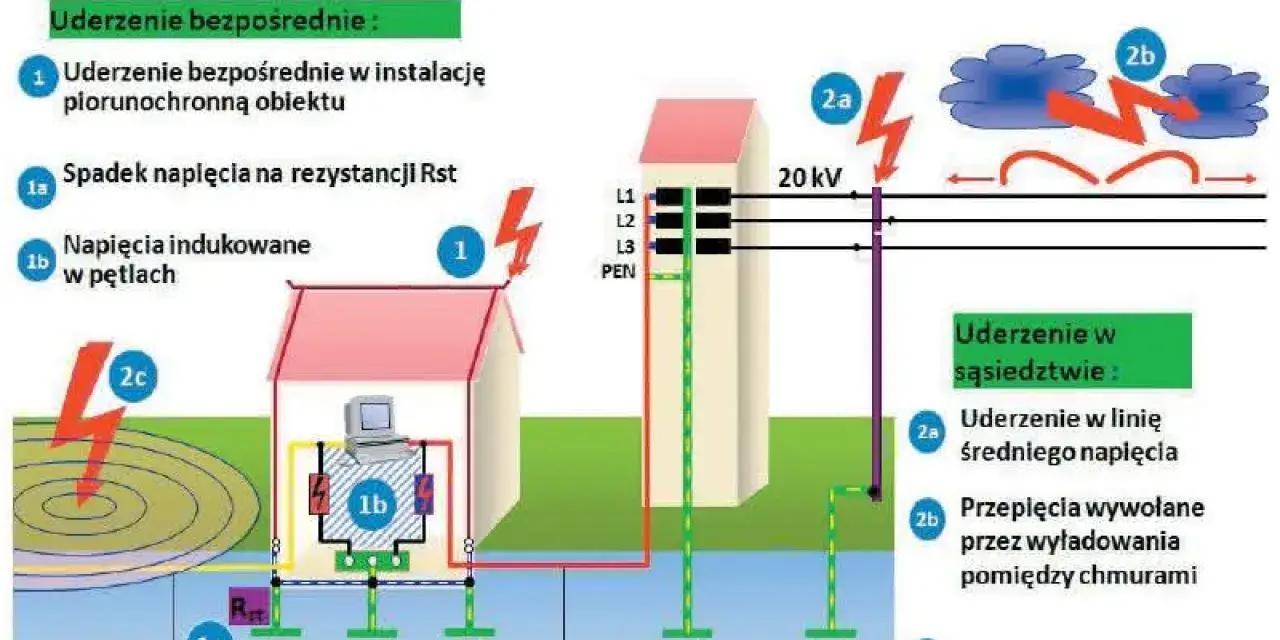

Który typ ochronnika wybrać w domu i przy fotowoltaice
Norma PN-EN 61643-11 porządkuje ograniczniki według typu i sposobu testowania, a w praktyce najczęściej spotkasz trzy poziomy ochrony: T1, T2 i T3. Ja patrzę na nie nie jak na konkurencyjne produkty, tylko jak na kolejne stopnie tej samej układanki. Każdy ma inne miejsce w instalacji i inny zakres pracy.
| Typ | Gdzie zwykle się go montuje | Kiedy ma największy sens | Typowe parametry, które warto sprawdzić |
|---|---|---|---|
| T1 | Wejście do budynku, złącze, rozdzielnica główna | Gdy obiekt ma instalację odgromową, zasilanie napowietrzne albo wyższe ryzyko bezpośrednich impulsów | Test 10/350 µs, często Iimp 12,5-25 kA na biegun |
| T2 | Rozdzielnica główna i podrozdzielnice | Gdy chcesz chronić instalację przed przepięciami łączeniowymi i indukowanymi | Test 8/20 µs, często In 20 kA i Imax 40 kA |
| T3 | Przy sprzęcie końcowym, gniazdach, puszkach, listwach | Gdy chcesz dołożyć ostatnią warstwę ochrony dla czułej elektroniki | Niższy poziom ochrony Up, zwykle okolice 1,2-1,5 kV |
| T1+2 | Wejście instalacji, szczególnie w obiektach bardziej narażonych | Gdy chcesz połączyć dwie pierwsze warstwy w jednym urządzeniu | Połączenie odporności na impuls odgromowy i przepięcia łączeniowe |
W domu jednorodzinnym najczęściej zaczynam od T2, ale przy przyłączu napowietrznym albo instalacji odgromowej częściej wskazuję T1+2 w rozdzielnicy głównej. W mieszkaniu z przyłączem kablowym i bez szczególnego ryzyka czasem wystarczy T2, a T3 ma sens jako dodatkowa warstwa przy drogiej elektronice. W fotowoltaice sprawa jest bardziej wymagająca, bo trzeba oddzielnie ocenić stronę AC i DC.
W instalacjach PV po stronie prądu stałego szukam ochronników przeznaczonych do DC i sprawdzam zgodność z odpowiednią normą dla fotowoltaiki. Jeśli obiekt ma większe ryzyko odgromowe, długie trasy przewodów albo współpracuje z instalacją odgromową, zwykle rośnie sens zastosowania T1+2 na DC. Po stronie AC przy falowniku najczęściej wchodzi T2, bo tam bardzo często pojawiają się przepięcia indukowane i łączeniowe.
Przy wyborze nie patrzę tylko na „typ” z pudełka. Sprawdzam jeszcze Uc, czyli maksymalne napięcie pracy, Up, czyli poziom ochrony napięciowej, oraz dopuszczalne zabezpieczenie nadprądowe wskazane przez producenta. Jeśli te parametry nie pasują do układu sieci i warunków montażu, nawet dobry ochronnik będzie działał gorzej, niż powinien.
Sam typ nie wystarczy jednak wybrać z katalogu, bo równie ważny jest kontekst całej instalacji.
Jak dobrać ochronę do domu i fotowoltaiki
Najlepiej działa dobór oparty na ryzyku, a nie na intuicji. W praktyce pytam o trzy rzeczy: jaki jest układ zasilania, czy budynek ma instalację odgromową i jak długie są trasy przewodów między wejściem, rozdzielnicą a odbiornikami. Te trzy odpowiedzi zwykle zawężają wybór szybciej niż pół katalogu.
| Sytuacja | Rozsądny punkt startowy | Dlaczego właśnie tak |
|---|---|---|
| Dom z przyłączem napowietrznym i rozdzielnicą główną | T1+2 na wejściu, czasem T2 w podrozdzielnicach | Ryzyko impulsów odgromowych jest wyższe, więc przydaje się pierwszy i drugi stopień ochrony |
| Dom z przyłączem kablowym, bez LPS, ale z dużą ilością elektroniki | T2 w rozdzielnicy głównej, T3 przy najwrażliwszym sprzęcie | Najczęściej chodzi o przepięcia łączeniowe i indukowane, a nie bezpośrednie wyładowanie |
| Instalacja PV na dachu domu jednorodzinnego | Oddzielna ochrona AC przy falowniku i ochrona DC po stronie stringów | Falownik jest wrażliwy po obu stronach, a błędy na DC bywają kosztowne i trudne do wykrycia |
| Obiekt z instalacją odgromową | Najczęściej T1 lub T1+2 przy wejściu i dołożenie kolejnych stopni dalej | Tu nie ma sensu oszczędzać na pierwszej warstwie, bo energia impulsu jest wyższa |
- Układ sieci ma znaczenie, bo inaczej dobiera się ochronniki do TN-C, TN-S i TT.
- Poziom ochrony Up powinien być możliwie niski, ale nadal zgodny z pracą całej instalacji.
- Wskaźnik stanu i styk zdalnej sygnalizacji ułatwiają serwis, zwłaszcza w większych obiektach.
- Trasa przewodów między SPD, szyną PE i rozdzielnicą powinna być jak najkrótsza.
- Strona DC w PV wymaga urządzeń przeznaczonych do pracy stałoprądowej, a nie zwykłej ochrony AC.
Jeśli mam wskazać jedną rzecz, którą ludzie najczęściej pomijają, to jest nią właśnie podział na AC i DC w fotowoltaice. To nie jest detal projektowy, tylko realna różnica w tym, co urządzenie musi znieść i jak ma się zachować po zadziałaniu. Kiedy układ jest już dobrany, trzeba jeszcze skoordynować go z bezpiecznikami i wyłącznikami.
Jak ochronnik współpracuje z bezpiecznikami i wyłącznikami nadprądowymi
Ogranicznik przepięć nie pracuje sam. Zwykle montuje się go równolegle do obwodu, a jego bezpieczeństwo zapewnia aparat nadprądowy albo wkładka topikowa wskazana przez producenta. To nie jest formalność, tylko warunek poprawnej koordynacji: gdy ochronnik zużyje się po dużym impulsie albo pojawi się niepożądane zwarcie, instalacja musi umieć go bezpiecznie odłączyć.
W praktyce zwracam uwagę na trzy rzeczy. Po pierwsze, producent podaje maksymalne zabezpieczenie nadprądowe i tego trzeba się trzymać. Po drugie, w niektórych układach lepiej sprawdza się wkładka topikowa niż zwykły wyłącznik nadprądowy, bo lepiej ogranicza energię zwarcia. Po trzecie, RCD nie zastępuje ochrony przepięciowej i nie wolno go traktować jako „zamiennika” SPD.
- Bezpiecznik dobiera się do prądu i zdolności zwarciowej, a nie do przepięcia.
- SPD dobiera się do rodzaju impulsu, układu sieci i miejsca montażu.
- Koordynacja oznacza, że wszystkie elementy instalacji mają się rozłączyć w sposób przewidywalny i bezpieczny.
- Selektywność jest ważna, bo awaria ochronnika nie powinna wyłączać całego budynku, jeśli da się tego uniknąć.
- Dobezpieczenie trzeba zawsze sprawdzić w karcie katalogowej, a nie „na oko”.
Warto też odróżnić ochronnik zintegrowany z listwą od ochronnika montowanego w rozdzielnicy. Listwa przy biurku jest dodatkiem, ale nie zastąpi systemowej ochrony całego budynku. Jeśli zadziała dobrze, uratuje pojedynczy sprzęt; jeśli nie, przepięcie i tak wejdzie od strony instalacji stałej. Dlatego dobry projekt zawsze zaczyna się w rozdzielnicy, a dopiero potem schodzi do gniazdek i urządzeń końcowych.
Kiedy układ jest już dobrany, pozostaje jeszcze jeden etap, który bardzo często decyduje o skuteczności całego systemu: montaż i typowe błędy.
Najczęstsze błędy, które wycinają skuteczność ochrony
Nawet dobry ogranicznik można osłabić złym montażem. Największy problem widzę zwykle nie w samym urządzeniu, tylko w połączeniach, uziemieniu i tym, że ktoś potraktował ochronę przepięciową jak jeden magiczny klocek zamiast elementu całego układu.
- Zbyt długie przewody między SPD, szyną PE i rozdzielnicą zwiększają indukcyjność i pogarszają poziom ochrony.
- Brak porządnego połączenia wyrównawczego powoduje, że energia impulsu nie ma gdzie się rozładować.
- Dobór „na typ”, bez sprawdzenia Uc i Up kończy się ochronnikiem, który wygląda poprawnie, ale nie pasuje do instalacji.
- Ochrona tylko po stronie AC w PV zostawia najsłabszy punkt instalacji dokładnie tam, gdzie pracuje falownik i stringi.
- Brak kontroli wskaźnika stanu sprawia, że uszkodzony ochronnik bywa ignorowany miesiącami.
- Montowanie ochronnika „na końcu listwy” zamiast w rozdzielnicy daje tylko częściowy efekt i słabą ochronę całej instalacji.
Praktyczna zasada, której się trzymam, jest prosta: im krótsza droga od przewodu zasilającego do ochronnika i od ochronnika do PE, tym lepiej. W realnym projekcie robi to większą różnicę niż kosmetyczna zmiana marki. Jeżeli instalacja jest większa, dochodzi jeszcze kontrola rozdzielnicy, oznaczeń i zgodności z projektem.
Na końcu zostaje już tylko serwis, czyli sprawdzenie, czy ochrona nadal działa tak, jak powinna, i ile to wszystko realnie kosztuje.
Co sprawdzić po montażu, żeby instalacja nie była tylko na papierze
Jeżeli miałbym podać jeden powód, dla którego ochrona przepięciowa bywa pozorna, to byłby nim brak kontroli po montażu. Ogranicznik ma wskaźnik, kartę katalogową i konkretne warunki pracy. Jeśli którykolwiek z tych elementów się nie zgadza, warto wrócić do tematu zanim pojawi się awaria.
| Element | Orientacyjny koszt na rynku detalicznym | Kiedy taki wydatek ma sens |
|---|---|---|
| T3 do gniazda, puszki lub listwy | 50-150 zł | Gdy chcesz dołożyć ostatnią warstwę ochrony dla pojedynczego sprzętu |
| T2 do rozdzielnicy | 120-400 zł | W większości domów i małych obiektów bez szczególnego narażenia odgromowego |
| T1+2 do rozdzielnicy głównej | 300-900 zł | Przy wyższym ryzyku, instalacji odgromowej lub bardziej wymagającym obiekcie |
| Ochrona DC dla fotowoltaiki | 250-1000 zł | Gdy chcesz zabezpieczyć stringi i falownik po stronie prądu stałego |
| Montaż i dopasowanie w rozdzielnicy | 200-800 zł | Gdy trzeba uporządkować okablowanie, dołożyć zabezpieczenie albo przebudować tor zasilania |
- Sprawdź wskaźnik stanu, bo zielone okienko lub odpowiedni sygnał to nie dekoracja, tylko informacja o sprawności.
- Zapisz model i datę montażu, żeby po kilku latach wiedzieć, co dokładnie siedzi w rozdzielnicy.
- Zweryfikuj dobór zabezpieczenia nadprądowego, bo to ono ma chronić SPD, jeśli pojawi się problem.
- Skontroluj połączenia po pierwszej burzowej sezonowości, zwłaszcza jeśli instalacja pracuje w trudnym terenie.
- W PV sprawdzaj obie strony układu, a nie tylko to, co jest łatwiej dostępne przy falowniku.
Jeśli mam wskazać jedną zasadę, która porządkuje cały temat, to brzmi ona tak: nie traktuj ochrony przepięciowej jak dodatku do listwy zasilającej, tylko jak system warstwowy. Najpierw wejście do budynku, potem rozdzielnica, potem wrażliwe odbiorniki i osobno strona DC w fotowoltaice. Dopiero taki układ realnie zmniejsza ryzyko strat i sprawia, że zabezpieczenie przeciwprzepięciowe spełnia swoją rolę także wtedy, gdy pogoda i sieć robią się naprawdę nieprzyjemne.
