Ogranicznik przepięć ma jedno zadanie: przejąć krótki, bardzo energetyczny impuls i nie dopuścić, by uszkodził rozdzielnicę, automatykę, falownik albo sprzęt w domu. Sama budowa ogranicznika przepięć nie jest skomplikowana, ale od doboru elementów, typu ochrony i sposobu wpięcia zależy, czy urządzenie zadziała w realnym scenariuszu, a nie tylko na papierze. Poniżej rozkładam to na części: od wnętrza SPD, przez rolę bezpiecznika, po montaż i najczęstsze błędy, które widzę w praktyce.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Typ 1 odprowadza energię bardzo silnych udarów, typ 2 obsługuje przepięcia łączeniowe i indukowane, a typ 3 domyka ochronę przy samym urządzeniu.
- W środku najczęściej pracują iskiernik, warystor MOV, element odłączający termicznie i sygnalizacja zużycia.
- Bezpiecznik przy SPD chroni aparat i przewód przed zwarciem, ale nie zastępuje ochrony przeciwprzepięciowej.
- Największym wrogiem skuteczności są zbyt długie przewody i pętle montażowe.
- W fotowoltaice trzeba osobno ocenić stronę AC i DC oraz długość kabli między panelami a falownikiem.

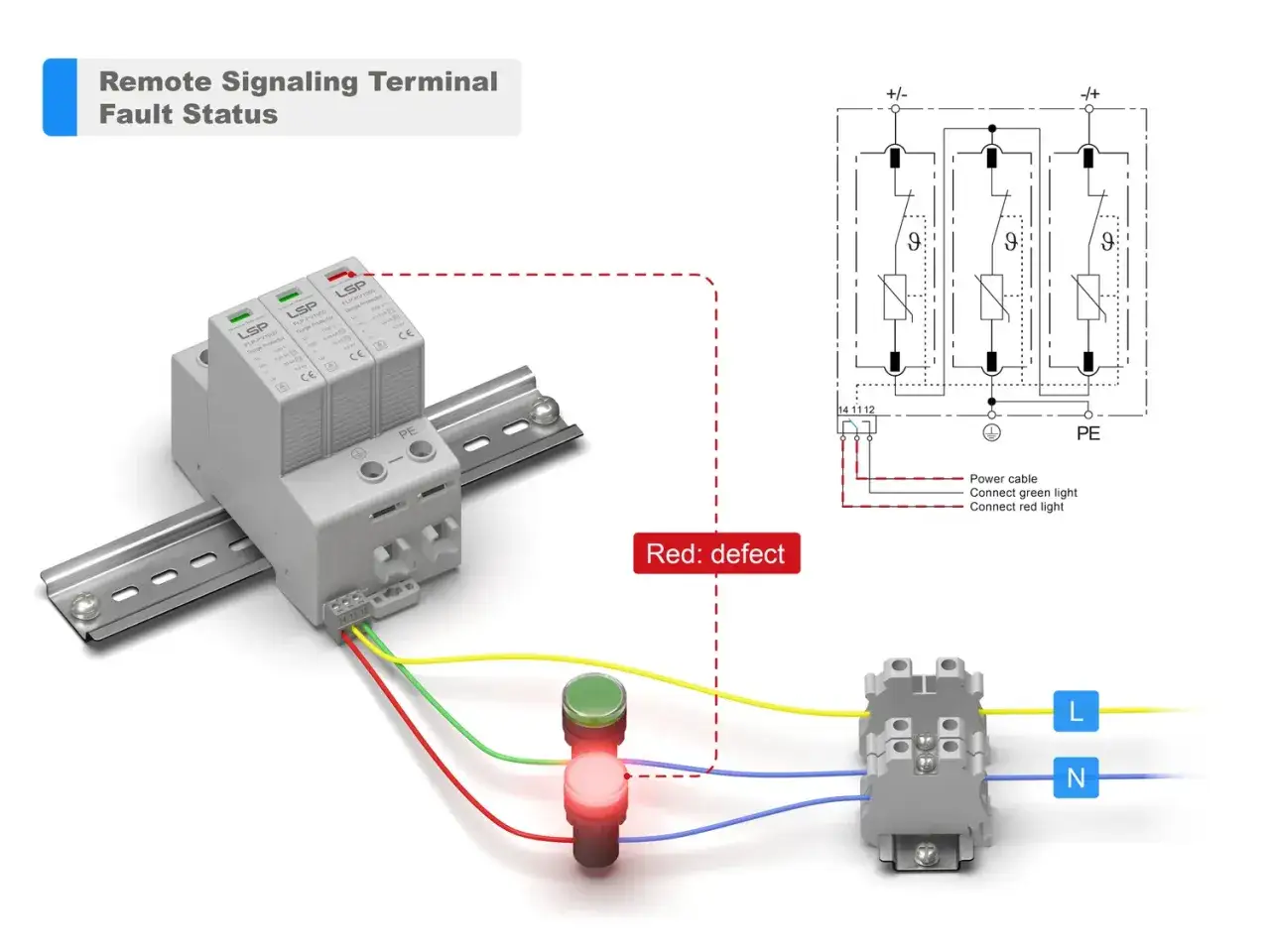

Z czego składa się ogranicznik i co robi każdy element
Jeśli rozbieram ten temat na części, nie patrzę na SPD jak na jeden „magiczny” klocek. W praktyce to zestaw współpracujących bloków, z których każdy ma inne zadanie i inne ograniczenia. To właśnie od tej konstrukcji zależy, czy ogranicznik poradzi sobie z dużą energią udaru, czy tylko ładnie wygląda w rozdzielnicy.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Iskiernik lub gazowy iskiernik | Odprowadza bardzo dużą energię do toru ochronnego i dobrze znosi prądy piorunowe. | To fundament typu 1 i wielu urządzeń kombinowanych. Dobrze sprawdza się tam, gdzie zagrożenie jest największe. |
| Warystor MOV | Gwałtownie obniża rezystancję przy wzroście napięcia i ogranicza przepięcie. | Najczęściej spotkasz go w typie 2 i 3. Reaguje szybko, ale z każdym udarem starzeje się trochę bardziej. |
| Odłącznik termiczny | Rozłącza tor, gdy warystor zaczyna się nadmiernie nagrzewać. | Chroni przed przegrzaniem i termicznym rozbieganiem uszkodzonego elementu. |
| Bezpiecznik lub układ nadprądowy | Odłącza obwód przy zwarciu albo awarii SPD. | To zabezpieczenie instalacji i samego aparatu. Dobiera się je do konkretnego modelu, a nie „na oko”. |
| Wskaźnik stanu i styk zdalny | Informują, czy moduł nadal pracuje poprawnie. | W dużych rozdzielnicach to duża wygoda, bo nie trzeba zgadywać, czy ochrona jest jeszcze aktywna. |
Najważniejsza różnica praktyczna jest prosta: iskiernik lepiej znosi bardzo wysokie energie i prądy piorunowe, a warystor szybciej ogranicza wiele przepięć łączeniowych i indukowanych. Dlatego typ 1 częściej opiera się na iskierniku, typ 2 na warystorze, a aparaty kombinowane łączą oba rozwiązania w jednym module. W instalacjach, które projektuję, zawsze sprawdzam też odłącznik termiczny, bo to on decyduje, czy zużyty tor zostanie bezpiecznie odłączony, czy zacznie się niepotrzebnie grzać.
Właśnie z tej budowy wynika, że sam opis „ogranicznik przepięć” niczego jeszcze nie rozstrzyga. Liczy się typ, miejsce pracy i sposób współpracy z resztą rozdzielnicy, więc przechodzę do doboru wariantu.
Jak dobrać typ ochrony do budynku, rozdzielnicy i fotowoltaiki
Dobór zaczynam od trzech pytań: czy budynek ma zewnętrzną instalację odgromową, jak wygląda zasilanie i jak daleko od wejścia są odbiorniki, które naprawdę chcę chronić. Normy takie jak PN-HD 60364-5-534 i PN-EN 61643-11 porządkują zasady, ale w praktyce i tak wszystko rozbija się o układ sieci, ekspozycję na wyładowania i projekt rozdzielnicy.
| Typ SPD | Gdzie stosuję | Kiedy ma sens | Co warto wiedzieć |
|---|---|---|---|
| Typ 1 | Przy wejściu instalacji, zwykle w rozdzielnicy głównej. | Gdy budynek ma zewnętrzną ochronę odgromową, zasilanie napowietrzne albo wysokie narażenie na wyładowania. | Ma przejmować bardzo dużą energię. Często bazuje na iskierniku lub rozwiązaniu kombinowanym. |
| Typ 2 | W rozdzielnicy głównej i podrozdzielnicach. | Gdy chcesz chronić przed przepięciami łączeniowymi i pośrednimi skutkami wyładowań. | To najczęstszy wybór w domach i małych obiektach bez bardziej rozbudowanej ochrony odgromowej. |
| Typ 3 | Jak najbliżej wrażliwego odbiornika. | Gdy zależy mi na dopięciu ochrony przy czułej elektronice. | Nie zastępuje typu 2. Działa jako ostatni stopień ochrony. |
| Typ 1+2 | Na wejściu instalacji, gdy chcę połączyć dwie funkcje w jednym aparacie. | Gdy liczy się miejsce, prostsza rozdzielnica i dobra koordynacja energetyczna. | To rozwiązanie bardzo praktyczne, ale nadal wymaga poprawnego dobezpieczenia i krótkich połączeń. |

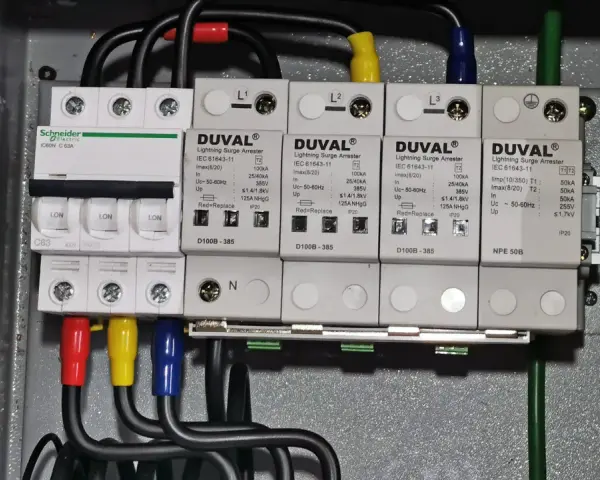

W domu jednorodzinnym bez zewnętrznego LPS najczęściej zaczynam od typu 2 w rozdzielnicy głównej. Jeśli obiekt ma piorunochron, zasilanie napowietrzne albo wyraźnie większą ekspozycję, typ 1 albo kombinowany 1+2 przestaje być opcją „na wszelki wypadek” i staje się rozsądnym punktem wyjścia. Typ 3 traktuję wyłącznie jako dopięcie ochrony przy samym urządzeniu.
W fotowoltaice dokładam jeszcze jedną zasadę: stronę AC i DC oceniam osobno. To, co wystarcza po wyjściu z falownika, nie musi być dobre po stronie stringów, bo tam dochodzi inne napięcie znamionowe, inna geometria kabli i inne zachowanie źródła. To prowadzi wprost do pytania o bezpieczniki, bo one też muszą pasować do całego układu.
Bezpiecznik w tej układance ma inne zadanie niż SPD
To jeden z najczęstszych punktów nieporozumień. Bezpiecznik nie chroni przed przepięciem. Jego zadaniem jest odcięcie nadprądu, zwarcia albo niebezpiecznego uszkodzenia ogranicznika. Jeśli traktuje się go jak zamiennik SPD, instalacja może wyglądać poprawnie tylko do pierwszego większego udaru.
| Element | Co chroni | Na co patrzę w praktyce |
|---|---|---|
| Bezpiecznik topikowy gG | Przewody i SPD przed zwarciem oraz skutkami awarii. | Sprawdzam maksymalny bezpiecznik wstępny dopuszczony przez producenta i prąd zwarciowy w miejscu montażu. |
| Wyłącznik nadprądowy | Obwód i przewód zasilający. | Może pełnić rolę backup fuse tylko wtedy, gdy karta katalogowa to dopuszcza i charakterystyka zadziałania jest zgodna. |
| Wyłącznik różnicowoprądowy | Ochronę ludzi przed prądem upływu i uszkodzeniem izolacji. | Jest ważny, ale nie zastępuje zabezpieczenia SPD ani dobezpieczenia. |
| Wewnętrzny odłącznik termiczny SPD | Sam ogranicznik, gdy element ochronny zaczyna się przegrzewać. | To nie jest zabezpieczenie całej instalacji, tylko bezpieczne wyłączenie uszkodzonego toru. |
W dokumentacjach spotyka się różne granice dobezpieczenia, na przykład 160 A albo 315 A gG, ale zawsze biorę wartość z konkretnej karty katalogowej. To samo dotyczy informacji „bez osobnego dobezpieczenia” albo „z wbudowanym bezpiecznikiem” - brzmi wygodnie, lecz działa tylko w ramach warunków, które producent faktycznie przebadał. Ja dodatkowo sprawdzam prąd zwarciowy w miejscu montażu i przekrój przewodów, bo to dwa parametry, które najłatwiej pominąć na etapie projektu.
Jeśli te trzy rzeczy się zgadzają, SPD ma szansę pracować bez fałszywych wyłączeń i bez niepotrzebnego grzania. Następny krok to sam montaż, bo tutaj najłatwiej zgubić skuteczność całego układu.

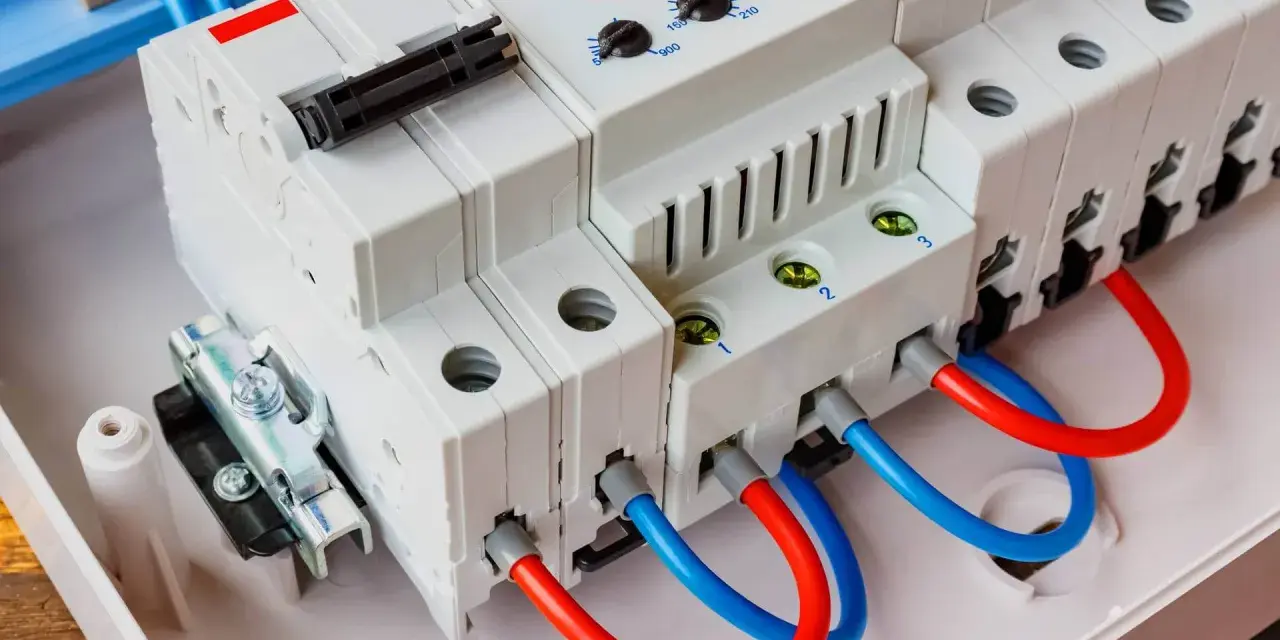

Jak montuję ogranicznik w rozdzielnicy, żeby nie tracił skuteczności
Najwięcej ochrony nie traci się na samym parametrze Up, tylko na złym prowadzeniu przewodów. W praktyce każdy dodatkowy odcinek przewodu podnosi impedancję i dokłada napięcie, które ominie zabezpieczane urządzenia. Dlatego montaż SPD traktuję bardzo dosłownie: ma być blisko, prosto i bez zbędnych pętli.
- Montuję ogranicznik jak najbliżej punktu wejścia zasilania i głównej szyny PE.
- Prowadzę przewody najkrótszą możliwą drogą, bez ciasnych łuków i zbędnych zapasów.
- Jeśli da się to zrobić, utrzymuję łączną długość połączeń na poziomie około 0,5 m lub mniej, bo to realnie poprawia skuteczność ochrony.
- Dopasowuję przekroje przewodów do typu urządzenia. W praktyce spotkasz minima rzędu 6 mm² dla typu 1 po stronie aktywnej i 16 mm² dla PE, a dla typu 2 odpowiednio 2,5 mm² i 6 mm², ale zawsze weryfikuję to w dokumentacji konkretnego modelu.
- Sprawdzam układ sieciowy, bo inne rozwiązanie stosuje się w TN-C, inne w TN-S, a inne w TT.
- Wpinam sygnalizację stanu, jeśli aparat ją ma, żeby po udarze nie zgadywać, czy moduł nadal działa.
Jeśli muszę wybierać między „estetycznie” a „krótko”, wybieram krótko. W ochronie przepięciowej estetyka jest drugorzędna wobec niskiej impedancji. To właśnie dlatego poprawny montaż bywa ważniejszy niż samo logo na obudowie.
Taki sposób pracy od razu pokazuje też, gdzie ludzie popełniają najdroższe błędy, bo te same pomyłki wracają w niemal każdej rozdzielnicy.
Najczęstsze błędy, które widzę w praktyce
- Za mały typ ochrony - typ 2 w miejscu, gdzie instalacja wymaga typu 1, daje pozorny spokój, ale nie chroni przed pełnym udarem piorunowym.
- Zbyt długie przewody - kilka dodatkowych dziesiątek centymetrów potrafi zepsuć efekt lepiej niż słabe parametry katalogowe.
- Losowo dobrany bezpiecznik - backup fuse musi pasować do konkretnego SPD, a nie do „podobnego” aparatu z półki.
- Mylenie ochrony przepięciowej z RCD - różnicówka ma inne zadanie i nie przejmie roli SPD.
- Mieszanie torów AC i DC - w fotowoltaice to proszenie się o problem, bo napięcia i warunki pracy są inne.
- Brak kontroli po udarze - jeśli wskaźnik pokazuje awarię, ogranicznik trzeba potraktować jak element zużywalny, a nie ozdobę rozdzielnicy.
Widziałem instalacje, w których aparat był dobry, ale przewody poprowadzono tak, że skuteczność ochrony spadła bardziej niż zakładał wykonawca. To szczególnie ważne w fotowoltaice, bo tam dochodzi jeszcze długość stringów, napięcie DC i konieczność ochrony obu stron układu.
W fotowoltaice rozdzielam stronę AC i DC
Przy instalacjach PV nie da się poprzestać na jednym SPD „do wszystkiego”. Strona AC przy falowniku podlega podobnej logice jak reszta instalacji budynku, ale strona DC ma własne wymagania: inne napięcia znamionowe, inne warunki zwarciowe i inną wrażliwość na błędny dobór aparatu. Dlatego przy projektowaniu ochrony patrzę na oba odcinki oddzielnie.
| Strona instalacji | Na co patrzę | Co zwykle montuję |
|---|---|---|
| AC przy falowniku | Układ sieci, obecność LPS, długość połączeń i charakter obiektu. | Najczęściej typ 2, a przy większym narażeniu typ 1+2. |
| DC od paneli do falownika | Napięcie stringu, polaryzację, długość kabla, ISCPV i dopuszczalne dobezpieczenie. | SPD PV dobrany do napięcia systemu, często montowany jak najbliżej falownika, a przy dłuższych liniach także po stronie paneli. |
Jeśli przewód między panelami a falownikiem ma ponad 10 m, dokładam dodatkowy SPD po stronie paneli. To nie jest nadmiarowość, tylko rozsądne domknięcie ochrony, bo długi odcinek kabla potrafi sam w sobie zebrać i przenieść energię udaru. Gdy budynek ma zewnętrzną instalację odgromową i nie udało się utrzymać wymaganej odległości separacyjnej, sama ochrona przy falowniku również nie wystarczy.
W praktyce fotowoltaika bardzo szybko pokazuje, czy ochronę zaprojektowano „z katalogu”, czy z myślą o realnym obiekcie. Właśnie dlatego ostatni krok nie polega na dopisaniu modelu do listy materiałowej, tylko na sprawdzeniu kilku konkretów po montażu.
Co sprawdzam po montażu, zanim uznam ochronę za gotową
- Patrzę na wskaźnik stanu modułu i nie zakładam, że „na pewno jest dobrze”, jeśli aparat pokazał uszkodzenie.
- Weryfikuję zgodność bezpiecznika wstępnego z kartą katalogową, bo to punkt, w którym najłatwiej popełnić kosztowny błąd.
- Sprawdzam, czy przewody są możliwie krótkie, proste i dobrze dokręcone.
- Kontroluję, czy opisano aparat w dokumentacji rozdzielnicy, żeby następny serwisant nie musiał zgadywać, co tu zrobiono.
- Przy obiektach z większą ekspozycją planuję okresową kontrolę po silnych burzach lub po zadziałaniu instalacji odgromowej.
Dobrze zaprojektowana ochrona przepięciowa nie jest jedną sztuką aparatu, tylko układem: właściwy typ SPD, właściwy bezpiecznik, krótkie połączenia i poprawne miejsce montażu. Gdy te cztery rzeczy się zgadzają, ogranicznik naprawdę robi swoją robotę, a nie tylko zajmuje miejsce w rozdzielnicy.
