W instalacji elektrycznej liczy się nie tylko to, żeby prąd zniknął przy awarii, ale przede wszystkim to, by zadziałał właściwy aparat we właściwym momencie. Gdy porządkuję rodzaje bezpieczników, zawsze zaczynam od rozróżnienia ochrony przed przeciążeniem, ochrony przed zwarciem i od tego, czy mówimy o wkładce topikowej, czy o wyłączniku nadprądowym. Poniżej rozbieram ten temat na praktyczne części: od domu, przez warsztat, aż po fotowoltaikę.
Najkrócej liczy się zakres ochrony, a nie sama nazwa
- Wkładka topikowa przepala się i wymaga wymiany, a wyłącznik nadprądowy można ponownie załączyć po usunięciu usterki.
- gG chroni pełnym zakresem, czyli przed przeciążeniem i zwarciem, natomiast aM służy głównie do ochrony zwarciowej obwodów silnikowych.
- W domach najczęściej spotyka się wyłączniki o charakterystyce B i C, rzadziej D.
- Po stronie DC w fotowoltaice stosuje się specjalne wkładki gPV, bo zwykłe aparaty z obwodów AC nie zawsze są właściwe.
- Dobór zaczynam od przewodu, potem sprawdzam odbiornik, prąd zwarciowy i selektywność całej rozdzielnicy.
Co naprawdę kryje się pod pojęciem bezpiecznika
W języku potocznym „bezpiecznik” obejmuje kilka różnych aparatów, ale technicznie to nie jest jedno i to samo. W klasycznej instalacji najczęściej spotykam dwa światy: wkładki topikowe, które po zadziałaniu trzeba wymienić, oraz wyłączniki nadprądowe, które po usunięciu usterki da się załączyć ponownie.Różnica ma znaczenie, bo przeciążenie i zwarcie to dwie odmienne sytuacje. Przeciążenie rośnie zwykle wolniej, na przykład gdy do jednego obwodu podłączysz zbyt wiele odbiorników, a zwarcie pojawia się nagle i wymaga natychmiastowego odcięcia energii. Dlatego dobór zabezpieczenia nie polega na szukaniu „mocniejszego” elementu, tylko na dopasowaniu jego charakterystyki do przewodów, odbiorników i warunków pracy.
Na tym etapie warto zapamiętać jedno: wyłącznik różnicowoprądowy chroni przed upływem prądu do ziemi, ale nie zastępuje zabezpieczenia nadprądowego. To częsty błąd przy modernizacji rozdzielnic, zwłaszcza gdy ktoś chce uprościć układ kosztem bezpieczeństwa.Od tej różnicy zależy wszystko, co dalej, bo inne aparaty wybiera się do domowych obwodów, inne do silników, a jeszcze inne po stronie DC w instalacji PV.
Wkładki topikowe gG, aM, D i D0 nadal mają swoje miejsce
Wkładka topikowa działa prosto: w środku ma element topikowy, który ulega przepaleniu, gdy prąd przekroczy bezpieczny poziom przez odpowiednio długi czas. Ta prostota jest jej zaletą, bo dobrze dobrana wkładka potrafi bardzo skutecznie ograniczyć energię zwarciową i pracuje przewidywalnie nawet w trudniejszych warunkach.
| Typ | Co oznacza w praktyce | Gdzie używam go najczęściej | Największa zaleta | Ograniczenie, o którym nie wolno zapominać |
|---|---|---|---|---|
| gG | Charakterystyka ogólnego przeznaczenia, pełny zakres ochrony | Obwody ogólne, przewody, rozdzielnice, zasilanie podrozdzielnic | Chroni zarówno przed przeciążeniem, jak i zwarciem | Wymaga właściwej oprawy lub rozłącznika bezpiecznikowego |
| aM | Charakterystyka do obwodów silnikowych, głównie ochrona zwarciowa | Silniki, pompy, układy z osobnym zabezpieczeniem przeciążeniowym | Dobrze znosi prądy rozruchowe | Sama nie zastępuje ochrony przeciążeniowej silnika |
| D / D0 | Małogabarytowe wkładki do mniejszych rozdzielnic i instalacji mieszkaniowych | Domy, małe budynki, starsze i częściowo modernizowane instalacje | Łatwo je spotkać w lokalnych rozdzielnicach i oprawach modułowych | Sam format nie mówi jeszcze wszystkiego o zastosowaniu |
| NH | Wkładki do większych prądów i rozdzielnic przemysłowych | Główne odpływy, złącza, większe rozdzielnie, obiekty techniczne | Wysoka zdolność wyłączania i dobra selektywność | Obsługa powinna trafić do osoby z odpowiednimi kwalifikacjami |
gG to dziś najczęstszy wybór do ochrony przewodów i obwodów ogólnego przeznaczenia. W praktyce działa w pełnym zakresie, czyli reaguje na przeciążenia i zwarcia, dlatego dobrze nadaje się tam, gdzie nie ma dużych prądów rozruchowych i gdzie zależy mi na prostym, pewnym zabezpieczeniu.
aM traktuję inaczej: to wkładka do obwodów silnikowych, w których przeciążenie przejmuje osobne zabezpieczenie, zwykle przekaźnik termiczny albo elektroniczny układ ochronny. Sama wkładka aM pilnuje przede wszystkim zwarcia, więc bez dodatkowej ochrony nie powinna być traktowana jak pełna tarcza dla silnika.
Format D i D0 nadal spotykam w rozdzielnicach mieszkaniowych i małych obiektach, a NH w większych rozdzielniach i złączach, gdzie liczy się wyższa zdolność wyłączania oraz wygodna obsługa przez osobę z uprawnieniami. To nie jest podział na „stare” i „lepsze” rozwiązania, tylko kwestia skali instalacji i organizacji serwisu.
Jeżeli chcę szybko ocenić, czy wkładka topikowa ma sens, zadaję sobie jedno pytanie: czy ten obwód ma być chroniony bardzo selektywnie i czy spodziewam się dużego prądu zwarciowego? Jeśli tak, taka ochrona nadal bywa rozsądna. Jeśli nie, w mieszkaniówce częściej wygodniejszy jest wyłącznik nadprądowy.

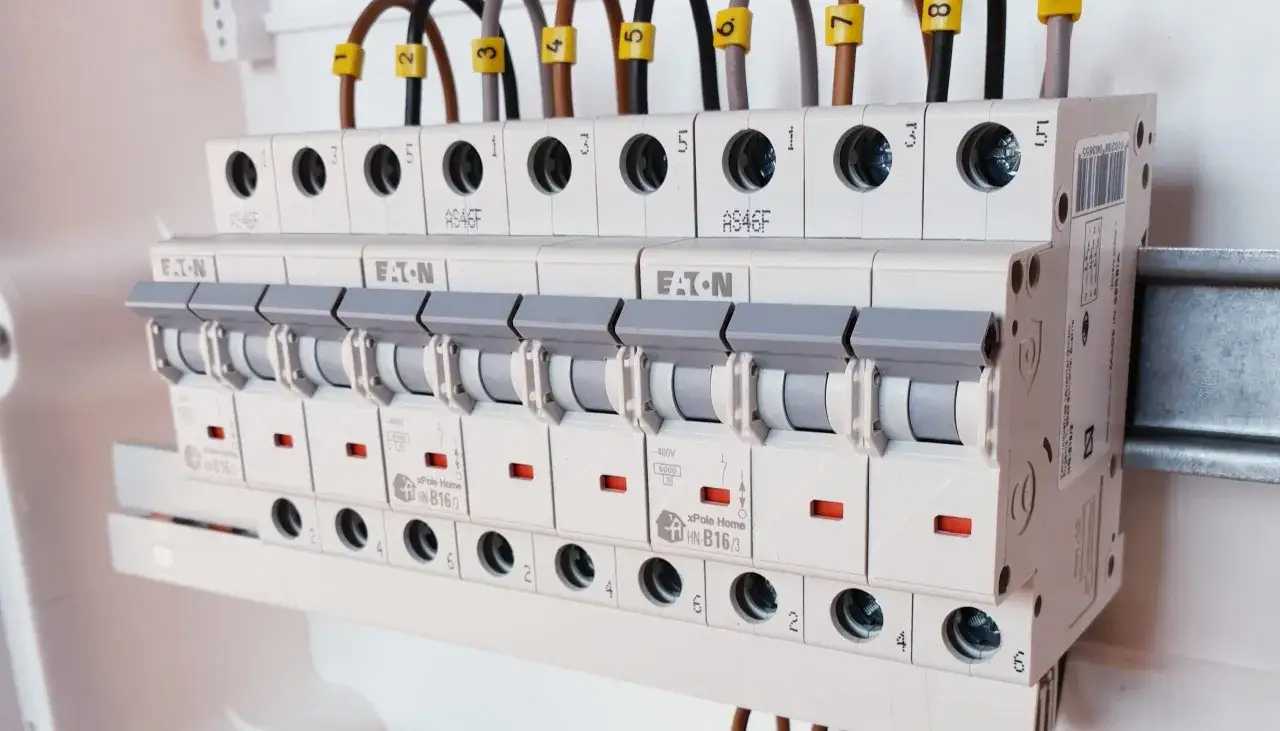

Wyłączniki nadprądowe B, C i D są dziś najczęstsze w domach
Wyłącznik nadprądowy, czyli popularny „esek”, łączy dwa elementy działania: człon termiczny reagujący na przeciążenie i człon elektromagnetyczny reagujący na zwarcie. W wielu popularnych seriach mieszkaniowych spotkasz prądy od 0,16 A do 63 A i zdolność wyłączania na poziomie 6 kA, ale konkretny zakres zawsze trzeba sprawdzić w karcie produktu, bo producenci oferują też wersje mocniejsze.
| Charakterystyka | Reakcja przy zwarciu | Typowe zastosowanie | Na co patrzę przy doborze |
|---|---|---|---|
| B | Około 3-5 × In | Oświetlenie, gniazda, typowe obwody domowe | Małe prądy rozruchowe i dobra ochrona przewodów |
| C | Około 5-10 × In | Obwody z umiarkowanym rozruchem, część pomp, zasilaczy i urządzeń mieszanych | Lepsza tolerancja na chwilowy skok prądu |
| D | Około 10-20 × In | Silniki, transformatory, wybrane układy o dużym prądzie rozruchowym | Wymaga ostrożnej weryfikacji warunków zwarciowych |
W praktyce typ B wybieram do typowych obwodów oświetleniowych i gniazdowych, bo nie przepuszcza zbyt dużego prądu rozruchowego. Typ C jest sensowny tam, gdzie odbiorniki mają wyraźny rozruch, na przykład część zasilaczy, pomp albo małych silników. Typ D zostawiam na sytuacje, w których prąd rozruchowy naprawdę jest duży i mam pewność, że parametry instalacji pozwalają na bezpieczne wyłączenie zwarcia.
Tu łatwo o błąd: ktoś zakłada, że mocniejsza charakterystyka zawsze jest lepsza. Nie jest. Jeżeli dobierzesz zbyt „tępy” wyłącznik, może on nie zareagować wystarczająco szybko przy zwarciu albo będzie wymagał zbyt dużego prądu pętli zwarcia, by spełnić warunki ochrony. Dlatego przy typie C i D ważniejsze od wygody bywa sprawdzenie instalacji, a nie sama etykieta na aparacie.
W tym miejscu najważniejsze jest też pojęcie zdolności wyłączania, czyli maksymalnego prądu zwarciowego, który aparat potrafi bezpiecznie przerwać. Jeśli instalacja ma wysoki spodziewany prąd zwarciowy, nie wystarczy patrzeć na sam prąd znamionowy.
Po stronie DC w fotowoltaice i magazynach energii obowiązują inne reguły
W instalacjach PV zwykły aparat z obwodu AC nie zawsze wystarczy. Po stronie DC potrzebuję rozwiązania zaprojektowanego do prądu stałego, bo łuk elektryczny w takim obwodzie gaśnie trudniej, a warunki zwarcia bywają inne niż w klasycznej rozdzielnicy domowej. Dlatego stosuje się wkładki gPV, projektowane specjalnie dla fotowoltaiki, często w wersjach do 1000 V DC albo 1500 V DC.
Tego typu wkładki montuje się zwykle w stringach, skrzynkach łączeniowych i przy zabezpieczeniu baterii, jeśli dany układ tego wymaga. Najbardziej cenna cecha gPV to zdolność bezpiecznego wyłączania przy niskich prądach zwarciowych, które w PV są częste i nie zawsze wystarczają, by zadziałał aparat dobrany „na oko”.
Przy takim doborze patrzę nie tylko na moc paneli. Liczy się także napięcie jałowe stringu w najniższej temperaturze pracy, bo wtedy układ może zbliżyć się do granicy znamionowej aparatu. To detal, który często decyduje o tym, czy zabezpieczenie jest naprawdę poprawne, czy tylko „prawie pasuje”.
Jeśli projekt dotyczy fotowoltaiki, sprawdzam trzy rzeczy naraz: napięcie DC, spodziewany prąd zwarciowy oraz to, czy zabezpieczenie ma chronić cały string, czy tylko dany odcinek przewodu. Dopiero wtedy sens ma dobór konkretnego rozmiaru wkładki i oprawy.

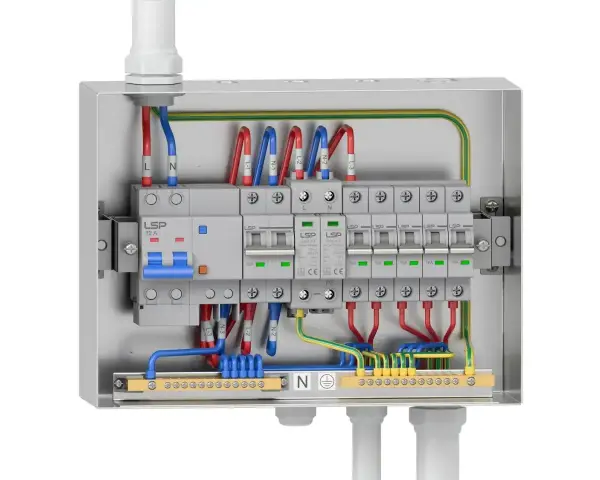

Jak dobieram zabezpieczenie do obwodu bez zgadywania
Najpierw chronię przewód, dopiero potem odbiornik. To jedna z tych zasad, które brzmią banalnie, ale w praktyce oszczędzają najwięcej problemów. Prąd znamionowy aparatu nie może być wyższy niż dopuszczalna obciążalność przewodu, a jednocześnie nie może być tak niski, by wyłączał obwód przy każdym normalnym rozruchu.

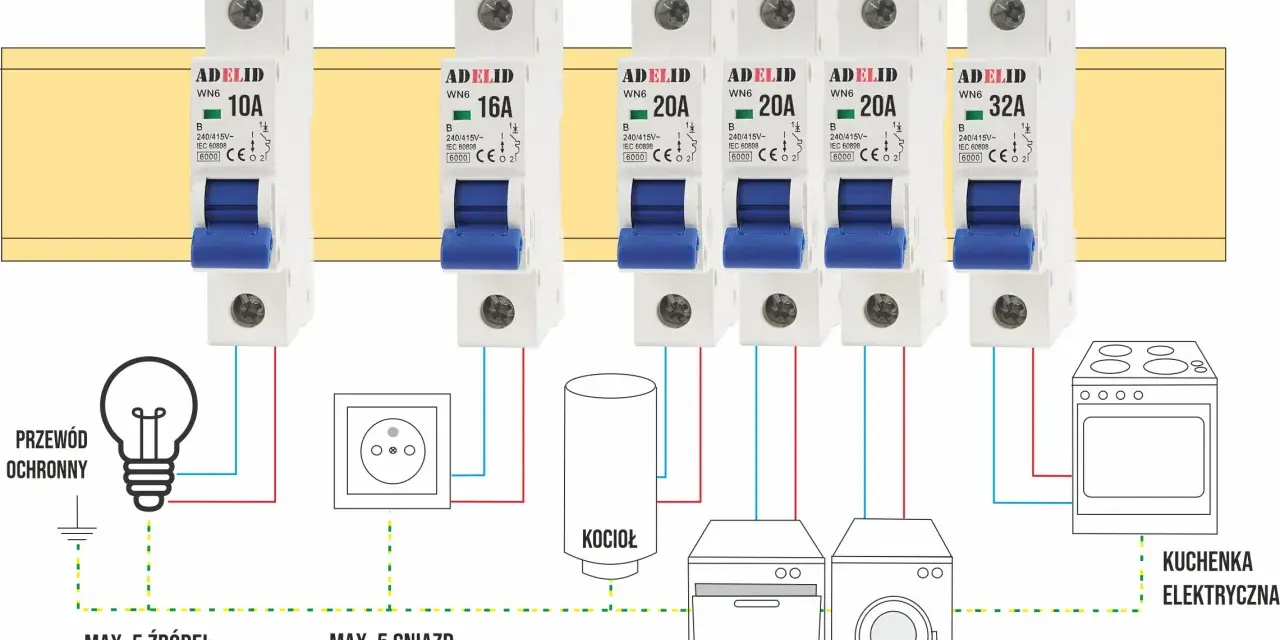

| Obwód | Najczęściej wybieram | Dlaczego | Na co szczególnie uważać |
|---|---|---|---|
| Oświetlenie i gniazda | Wyłącznik B, czasem gG | Mały prąd rozruchowy i prosty dobór | Nie przeciążać jednego obwodu zbyt wieloma odbiornikami |
| Pompki, małe silniki, odbiorniki z rozruchem | Wyłącznik C albo aM z dodatkową ochroną przeciążeniową | Lepiej znosi chwilowe skoki prądu | Trzeba sprawdzić pętlę zwarcia i selektywność |
| Główne zasilanie podrozdzielnicy | gG lub NH | Wyższa zdolność wyłączania i dobra selektywność | Dobór oprawy, podstawy i warunków serwisowych |
| String PV lub bateria DC | gPV | Przystosowanie do prądu stałego i specyfiki instalacji PV | Napięcie 1000 V DC albo 1500 V DC nie jest detalem, tylko warunkiem pracy |
| Silnik z osobnym zabezpieczeniem przeciążeniowym | aM | Chroni zwarciowo, a przeciążenie przejmuje inny aparat | Bez przekaźnika przeciążeniowego taki dobór jest niepełny |
Jeżeli mam sprowadzić ten proces do jednej reguły, to najpierw liczę parametry obwodu, potem sprawdzam warunki zwarciowe, a dopiero na końcu wybieram wygodę obsługi. Dla użytkownika końcowego najważniejsze jest, żeby aparat był przewidywalny i nie wyłączał się bez powodu, ale z punktu widzenia bezpieczeństwa ważniejsze jest to, żeby w ogóle miał prawo zadziałać we właściwym momencie.
W dobrze zaprojektowanej instalacji znaczenie ma też selektywność, czyli takie dobranie aparatów, by przy awarii wyłączył się tylko najbliższy uszkodzeniu obwód. Dzięki temu awaria jednego odbiornika nie gasi całego obiektu.
Jakich błędów przy wymianie i modernizacji unikam najczęściej
Najczęstszy błąd to traktowanie wszystkich zabezpieczeń jak zamienników. W praktyce wkładka gG, aM, wyłącznik B i gPV nie są elementami wymiennymi „na oko”. Każdy z nich pracuje w innym zakresie i po prostu odpowiada na inny problem.
- Zamiana gG na aM bez dodatkowej ochrony przeciążeniowej silnika.
- Wstawienie wyłącznika o zbyt wysokiej charakterystyce tylko po to, żeby „nie wybijał”.
- Mylenie wyłącznika różnicowoprądowego z zabezpieczeniem nadprądowym.
- Mieszanie aparatów AC i DC bez sprawdzenia dopuszczalnego napięcia pracy.
- Ignorowanie zdolności wyłączania, zwłaszcza gdy instalacja ma wysoki prąd zwarciowy.
- Dokładanie większego prądu znamionowego bez sprawdzenia przekroju przewodów i zacisków.
Druga grupa problemów pojawia się przy samym montażu. Poluzowany zacisk, zły moment dokręcenia albo słaby styk potrafią wygenerować więcej ciepła niż sam obciążony obwód. Wtedy aparat nie jest źródłem problemu, ale pierwszy dostaje po nim „po głowie”.
Jeśli modernizuję starszą rozdzielnicę, nie zaczynam od pytania, czy da się wstawić „coś nowego”. Najpierw sprawdzam przekroje przewodów, spodziewany prąd zwarciowy, sposób użytkowania obwodów i to, czy cała modernizacja nie rozbije selektywności instalacji.
Co z tego wynika przy domu, warsztacie i fotowoltaice
Jeśli mam zamknąć temat w praktycznej regule, to w domu najczęściej wygrywa wyłącznik nadprądowy B albo C, w większych rozdzielnicach i przy wyższych prądach nadal bardzo sensowne są wkładki gG lub NH, a po stronie DC tylko aparaty wyraźnie przeznaczone do pracy na prąd stały. W fotowoltaice nie ma miejsca na przypadkowe zamienniki, bo napięcie stringu i charakter zwarcia potrafią całkowicie zmienić wymagania wobec zabezpieczenia.
Najbardziej uczciwy sposób doboru jest prosty: najpierw kabel i warunki pracy, potem odbiornik, potem selektywność, a dopiero na końcu wygoda obsługi. Jeśli ktoś próbuję odwrócić tę kolejność, zwykle kończy z rozdzielnicą, która działa „prawie dobrze”, czyli dokładnie tak, jak nie powinna działać instalacja elektryczna.
Właśnie dlatego w praktyce nie szukam jednego uniwersalnego aparatu do wszystkiego. Szukam rozwiązania, które pasuje do konkretnego obwodu, konkretnego źródła energii i konkretnego scenariusza awarii, bo tylko wtedy ochrona ma realną wartość.
