Różnicówka nie jest zwykłym bezpiecznikiem: jej zadanie to wykrycie prądu, który wraca inną drogą niż powinien, i szybkie odłączenie zasilania. W tym tekście rozpisuję schemat podłączenia różnicówki, pokazuję różnicę między nią a zabezpieczeniem nadprądowym oraz wyjaśniam, skąd biorą się typowe błędy montażowe. Dorzucam też praktyczne wskazówki dla instalacji domowej, a przy okazji dla obwodów z fotowoltaiką, falownikiem i inną elektroniką.
Najważniejsze zasady, zanim zaczniesz montaż
- Przez RCD przechodzą wszystkie przewody robocze danego obwodu, a przewód ochronny PE omija aparat.
- PEN trzeba rozdzielić przed różnicówką; za RCD nie wolno ponownie łączyć PE i N.
- Różnicówka nie zastępuje bezpiecznika nadprądowego ani wyłącznika nadprądowego, bo nie chroni przed przeciążeniem i zwarciem.
- W instalacjach z elektroniką, falownikiem lub PV dobór typu RCD ma znaczenie: AC, A, F i B nie są zamienne „na oko”.
- Po montażu trzeba wykonać test przyciskiem i sprawdzić, czy neutralne nie są mieszane między różnymi obwodami.
Jak działa różnicówka i czym różni się od bezpiecznika
W uproszczeniu różnicówka porównuje prąd „tam” i „z powrotem”. Jeśli przez przewód fazowy wypływa 10 A, a przez neutralny wraca już tylko 9,98 A, aparat widzi różnicę i odłącza zasilanie. Ta różnica oznacza, że część prądu odpływa poza normalną drogą, na przykład przez uszkodzoną izolację, wilgoć albo człowieka.
To właśnie dlatego RCD traktuję jako ochronę przeciwporażeniową, a nie zamiennik zwykłego zabezpieczenia. Bezpiecznik topikowy albo wyłącznik nadprądowy reaguje na przeciążenie i zwarcie, a różnicówka na prąd upływu. Te funkcje się uzupełniają, ale się nie pokrywają.
| Aparat | Chroni przed | Czego nie robi |
|---|---|---|
| RCD | Prądem upływu, porażeniem, częścią awarii doziemnych | Przeciążeniem i zwarciem |
| Bezpiecznik nadprądowy / wyłącznik nadprądowy | Przeciążeniem i zwarciem | Prądem upływu |
| RCBO | Prądem upływu, przeciążeniem i zwarciem | Nie zastępuje poprawnego projektu instalacji |
W domu najczęściej spotyka się czułość 30 mA, bo to poziom stosowany do ochrony dodatkowej ludzi. Sama czułość nie załatwia jednak wszystkiego: równie ważne są typ aparatu, liczba biegunów i to, czy instalacja ma układ TN-C, TN-S, TN-C-S czy TT. Gdy to rozumiem, łatwiej mi przejść do samego schematu połączeń.
Jak wygląda poprawny schemat połączeń
Jeśli patrzę na schemat, szukam zawsze trzech torów: fazowego, neutralnego i ochronnego. Przez różnicówkę muszą przechodzić wszystkie przewody robocze danego obwodu, natomiast PE prowadzi się osobno do listwy ochronnej. To jest podstawowa zasada, od której nie ma sensu robić wyjątków „bo tak było szybciej”.

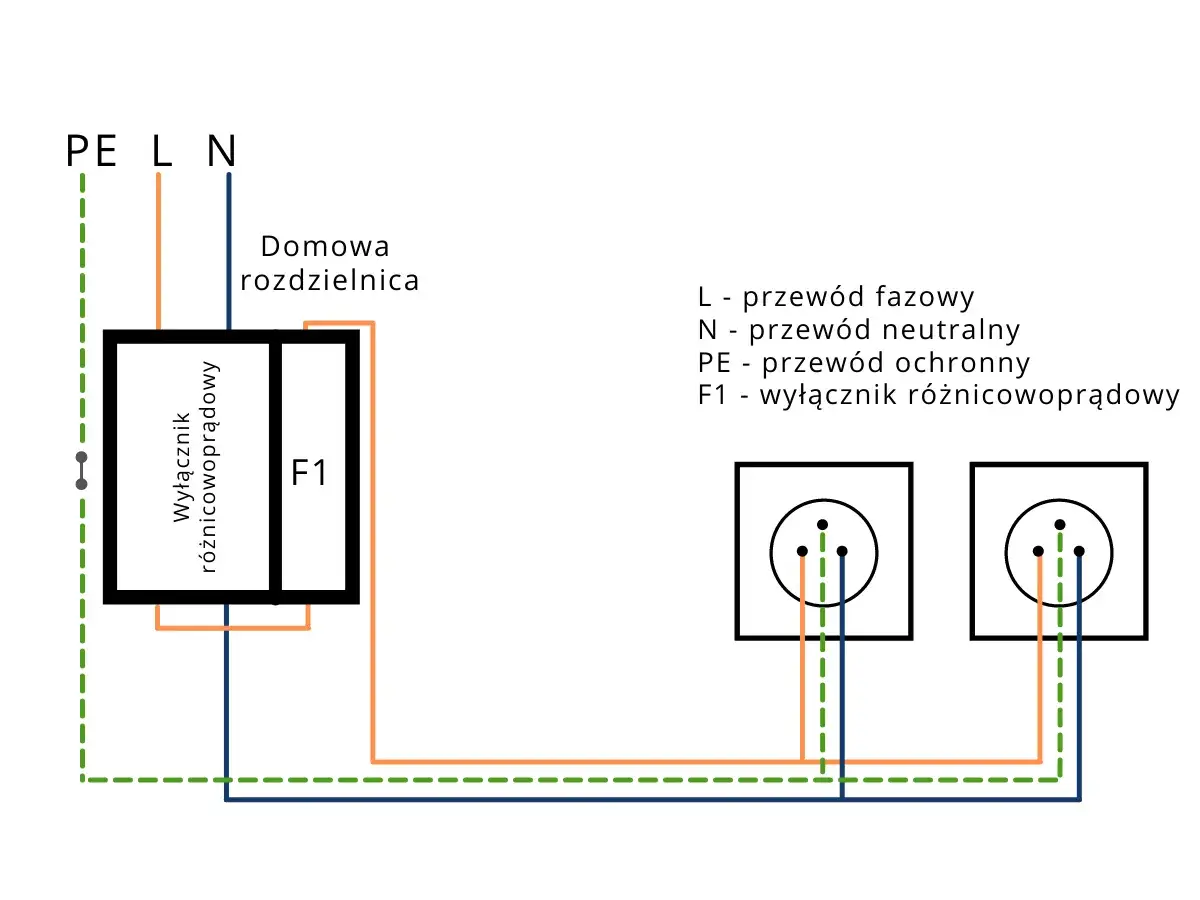

Obwód jednofazowy
W obwodzie 230 V przez RCD przechodzą przewód L i N. W wielu modelach jednofazowych kolejność tych przewodów nie wpływa na zasadę działania, o ile oba przechodzą przez przekładnik pomiarowy, ale ja i tak trzymam się oznaczeń producenta. W praktyce nie zgaduję, gdzie jest wejście i wyjście, tylko czytam nadruki na obudowie.

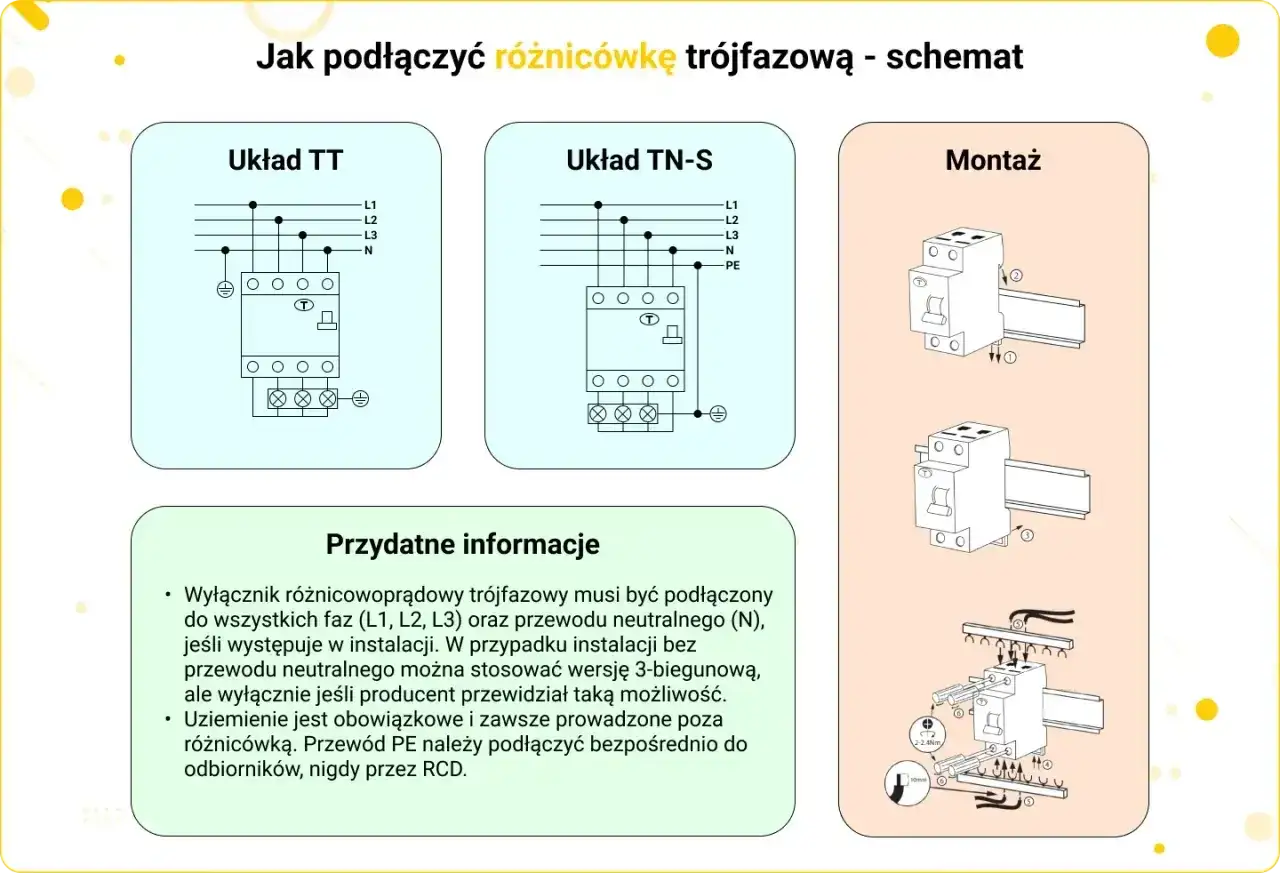

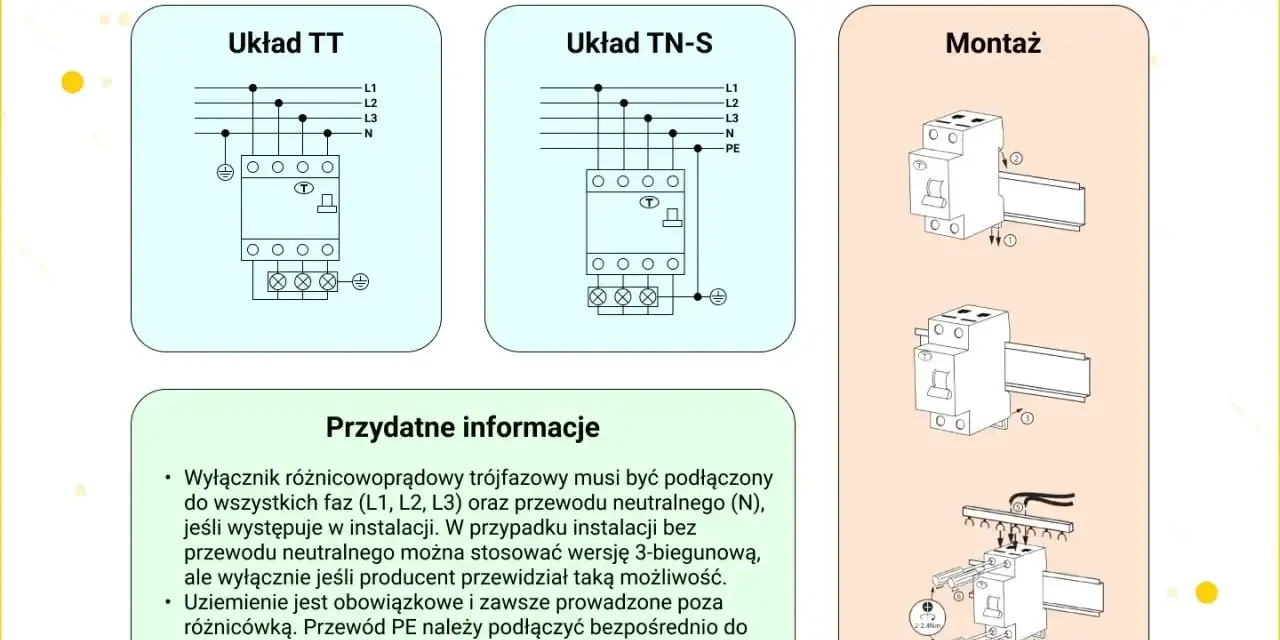

Obwód trójfazowy
W układzie 400 V przez aparat przechodzą L1, L2, L3 i N, a przewód PE nadal omija RCD. Tu szczególnie łatwo o pomyłkę przy rozdzielnicy z kilkoma obwodami, bo neutralne lubią się „spotkać” w jednym miejscu. To właśnie potem daje niepotrzebne wyzwalanie i długie szukanie winnego.
Przeczytaj również: Bezpiecznik B16 co oznacza: kluczowe informacje o zastosowaniu i bezpieczeństwie
Układ TN-C i rozdział PEN
Jeśli w instalacji występuje przewód PEN, najpierw trzeba go rozdzielić na PE i N, a dopiero potem prowadzić N przez różnicówkę. PEN nie powinien przechodzić przez RCD. Po stronie wyjściowej nie wolno też ponownie łączyć PE i N, bo to bardzo częsta przyczyna fałszywych zadziałań.
| Układ | Co przechodzi przez RCD | Co zostaje poza nim |
|---|---|---|
| Jednofazowy 230 V | L i N | PE |
| Trójfazowy 400 V | L1, L2, L3 i N | PE |
| TN-C-S po rozdziale | Przewody robocze po stronie N | PEN tylko do punktu rozdziału |
| TN-C | Nie jest właściwym miejscem dla RCD | Najpierw trzeba wykonać rozdział PEN |
W praktyce ten schemat daje najwięcej porządku wtedy, gdy rozdzielnica ma jasny podział na obwody i listwy N przypisane do konkretnych różnicówek. Kiedy układ przewodów jest już czytelny, pozostaje montaż i sprawdzenie, czy aparat naprawdę pracuje tak, jak powinien.
Montaż krok po kroku bez skrótów, które później kosztują czas
Jeśli miałbym ująć montaż w jednym zdaniu, powiedziałbym tak: najpierw odłączam zasilanie, potem weryfikuję układ przewodów, a dopiero na końcu zamykam rozdzielnicę. Przy pracy w rozdzielni nie ma miejsca na zgadywanie, bo jeden źle podłączony neutralny potrafi wyglądać jak awaria całej instalacji.
- Odłączam zasilanie i sprawdzam brak napięcia odpowiednim miernikiem, nie „na oko”.
- Sprawdzam, czy aparat ma właściwą liczbę biegunów, czułość i typ do danego obwodu.
- Mocuję RCD na szynie DIN i czytam oznaczenia zacisków. W części modeli zasilanie może być prowadzone od góry lub od dołu, ale zawsze kieruję się kartą katalogową i nadrukiem na obudowie.
- Przewody robocze prowadzę przez aparat zgodnie ze schematem, a PE kieruję na osobną listwę ochronną.
- Dokręcam zaciski momentem podanym przez producenta. Tu nie stosuję „wyczucia ręki”, tylko konkret z dokumentacji.
- Sprawdzam, czy po stronie wyjściowej nie ma połączenia N z PE i czy neutralne nie są mieszane z innymi obwodami.
- Na końcu wykonuję test przyciskiem „T” i pomiar sprawdzający działanie aparatu.
Jeżeli instalacja ma układ TN-C, sam montaż różnicówki nie rozwiązuje problemu. Najpierw trzeba prawidłowo przebudować fragment z PEN na PE i N, a dopiero potem podłączać RCD. To jedna z tych rzeczy, które wyglądają na detal, a w praktyce decydują o bezpieczeństwie całego obwodu.
Błędy, które najczęściej wybijają różnicówkę
Najwięcej problemów, które widzę w praktyce, nie wynika z samego aparatu, tylko z błędów w okablowaniu albo zbyt dużej liczby odbiorników o naturalnym prądzie upływu. Różnicówka rzadko „wariuje bez powodu”; zwykle po prostu pokazuje, że coś w instalacji jest nie tak.
| Objaw | Najczęstsza przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Wybija od razu po załączeniu obwodu | Połączenie PE i N za RCD, uszkodzony odbiornik, zawilgocenie | Separację przewodów i odłączenie odbiorników po kolei |
| Wybija losowo przy pracy kilku urządzeń | Suma prądów upływu jest zbyt duża | Podział obwodów, osobne RCD lub RCBO |
| Test „T” nie powoduje zadziałania | Brak zasilania, błąd połączeń albo uszkodzony aparat | Okablowanie, napięcie i sam wyłącznik |
| Problem pojawia się po deszczu lub w wilgotnym pomieszczeniu | Wilgoć w gnieździe, oprawie lub przewodzie | Stan osprzętu i izolacji |
| Wyzwala się tylko przy jednym nowym urządzeniu | Filtr EMC, falownik lub elektronika z większym upływem | Instrukcję urządzenia i typ RCD |
Warto pamiętać o jeszcze jednym klasycznym błędzie: mieszaniu neutralnych z dwóch różnych różnicówek. To wygląda niewinnie, ale potrafi powodować dokładnie takie objawy, jakby aparat był uszkodzony. Gdy wykluczę ten problem, dużo łatwiej przejść do właściwego doboru typu urządzenia.
Jak dobrać typ i parametry do domu, fotowoltaiki i elektroniki
Przy doborze nie patrzę tylko na cenę albo szerokość w modułach. Dla mnie liczą się cztery rzeczy: prąd znamionowy, czułość, liczba biegunów i typ reagowania. Dopiero z tego składa się aparat, który będzie pracował stabilnie, a nie tylko „pasował fizycznie” do rozdzielnicy.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Prąd znamionowy In | Obciążalność aparatu, np. 40 A lub 63 A | Musi pasować do zasilania i zabezpieczenia obwodu |
| Czułość IΔn | Prąd różnicowy zadziałania, np. 30 mA | W ochronie dodatkowej ludzi najczęściej wybiera się 30 mA |
| Liczba biegunów | 2P dla jednofazy, 4P dla trójfazy | Ma odpowiadać liczbie przewodów roboczych w obwodzie |
| Typ | AC, A, F albo B | Dobieram go do rodzaju elektroniki i składowej DC |
| Selektywność | Wersja zwłoczna lub selektywna | Przy kilku RCD w jednej instalacji pomaga ograniczyć zbędne wyłączenia |
Typ AC nadaje się do prostych obwodów o niewielkiej ilości elektroniki. Typ A jest bezpieczniejszym wyborem w nowoczesnym domu, bo radzi sobie także z prądami pulsującymi. Typ F przydaje się przy wybranych jednofazowych urządzeniach z falownikiem, a typ B rozważa się tam, gdzie mogą pojawiać się składowe DC, na przykład przy części instalacji PV, przemiennikach częstotliwości, UPS-ach czy ładowarkach EV. Nie wybieram jednak typu „z katalogu ogólnego”, jeśli instrukcja konkretnego falownika mówi coś innego.
W instalacjach fotowoltaicznych i z pompą ciepła szczególnie pilnuję tego, co producent urządzenia pisze o RCD. Czasem typ A wystarcza, czasem potrzebny jest typ B, a czasem układ zabezpieczenia trzeba rozwiązać zupełnie inaczej. To jeden z tych obszarów, gdzie skrót myślowy może skończyć się uciążliwymi zadziałaniami albo niewłaściwą ochroną.
Kiedy wiem już, jaki aparat wybrać, pozostaje pytanie, jak odróżnić jego rolę od roli bezpieczników nadprądowych. To ważne, bo te funkcje są obok siebie, ale nigdy nie są tym samym.
Różnicówka nie zastępuje bezpiecznika nadprądowego

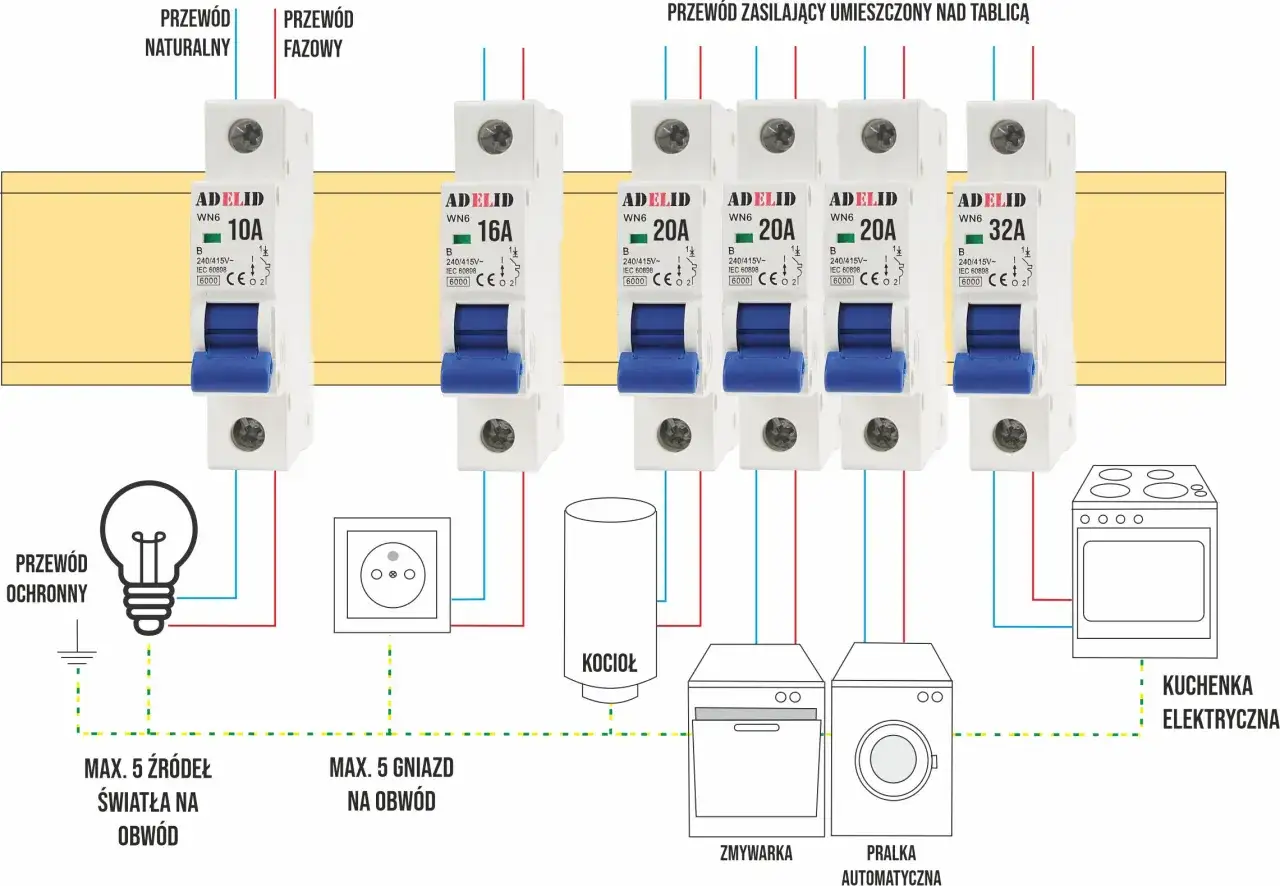

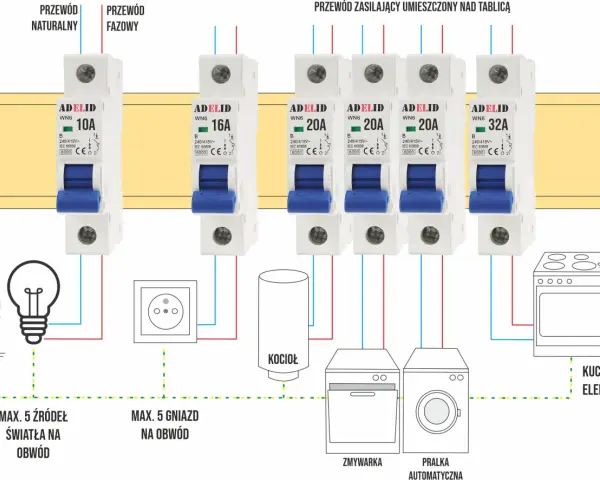

To jest punkt, który często wymaga doprecyzowania, bo w rozmowie potocznej wszystko bywa wrzucone do jednego worka jako „bezpieczniki”. Technicznie rzecz biorąc, RCD nie chroni przed przeciążeniem ani zwarciem. Jeśli w obwodzie pojawi się zbyt duży prąd roboczy albo zwarcie, potrzebny jest bezpiecznik topikowy albo wyłącznik nadprądowy.
| Rozwiązanie | Główna rola | Typowe zastosowanie |
|---|---|---|
| RCD | Ochrona przed prądem upływu i porażeniem | Obwody gniazd, łazienki, obwody szczególnie narażone |
| Wyłącznik nadprądowy / bezpiecznik | Ochrona przed przeciążeniem i zwarciem | Każdy obwód końcowy |
| RCBO | Łączy obie funkcje w jednym aparacie | Gdy chcę uprościć diagnostykę i ograniczyć wpływ awarii jednego obwodu |
W praktyce RCBO bywa wygodny, bo jedna usterka nie wyłącza pół rozdzielnicy, ale za to zwykle kosztuje więcej i zajmuje więcej miejsca niż klasyczny układ: RCD plus kilka wyłączników nadprądowych. Ja traktuję go jako rozsądny wybór tam, gdzie liczy się łatwiejsza diagnostyka, a nie jako obowiązkowy standard wszędzie. W prostych instalacjach domowych nadal często wygrywa układ z osobnym RCD dla grupy obwodów i nadprądówkami dla poszczególnych linii.
Po rozdzieleniu tych funkcji zostaje ostatni etap: sprawdzenie, czy wszystko działa tak, jak powinno, zanim rozdzielnica trafi z powrotem pod napięcie. To właśnie ten moment najczęściej decyduje, czy instalacja będzie spokojna w eksploatacji, czy zacznie zaskakiwać po kilku dniach.
Co sprawdzić, zanim zamkniesz rozdzielnicę
Po montażu nie kończę pracy na samym dokręceniu przewodów. Sprawdzam jeszcze ciągłość przewodu ochronnego, poprawność opisów obwodów i to, czy neutralne nie zostały przypadkiem połączone między różnymi aparatami. Potem wykonuję test przyciskiem i, jeśli to możliwe, pomiar odpowiednim testerem RCD. Jeżeli przycisk test nie wyzwala aparatu, traktuję to jako sygnał alarmowy, a nie drobiazg do zignorowania.
W instalacjach z fotowoltaiką, falownikiem, pompą ciepła albo ładowarką samochodu elektrycznego sprawdzam dodatkowo sumę prądów upływu. Elektronika potrafi być bardzo pomocna, ale potrafi też zbliżyć instalację do granicy, przy której różnicówka zaczyna reagować częściej niż bym chciał. Dlatego w takich układach wybór typu RCD i podział obwodów ma większe znaczenie niż sama „obecność różnicówki”. Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłaby taka: najpierw uporządkuj układ przewodów, potem dobierz właściwy aparat, a dopiero na końcu zamykaj rozdzielnicę.
