Piorunochron ma bardzo konkretny cel: przejąć wyładowanie atmosferyczne i odprowadzić je do ziemi tak, by energia nie przeszła przez dach, ściany ani instalację elektryczną budynku. Najkrótsza odpowiedź na pytanie, jak działa piorunochron, brzmi więc: tworzy zaplanowaną drogę o bardzo małej impedancji, zamiast zostawiać piorunowi przypadkową trasę przez konstrukcję domu. W tym tekście pokazuję też, gdzie kończy się rola bezpieczników, a gdzie zaczyna się ochrona odgromowa i przeciwprzepięciowa.
Najważniejsze informacje o ochronie odgromowej w domu
- Piorun może nieść prąd rzędu setek kiloamperów, więc ochrona musi działać jak cały system, a nie pojedynczy pręt na dachu.
- Skuteczna instalacja odgromowa składa się ze zwodów, przewodów odprowadzających, uziomu i połączeń wyrównawczych.
- Bezpieczniki, wyłączniki nadprądowe i RCD chronią instalację i ludzi, ale nie zastępują piorunochronu.
- W domach z fotowoltaiką potrzebne są także ograniczniki przepięć i poprawne włączenie metalowych elementów do systemu ochrony.
- Najczęstsze problemy to przerwy w przewodach, korozja, pętle kablowe, brak uziemienia i brak przeglądu po remoncie dachu.
Jak działa piorunochron w chwili wyładowania
Piorun nie „lubi” piorunochronu bardziej niż reszty świata. Wybiera po prostu drogę, która w danej chwili stawia najmniejszy opór. To dlatego system odgromowy nie jest ozdobą na dachu, tylko świadomie poprowadzonym przewodnikiem, który ma bezpiecznie zamknąć obwód między chmurą, budynkiem i gruntem.
Warto pamiętać o skali zjawiska. Pojedyncze wyładowanie może nieść prąd o natężeniu nawet do kilkuset kiloamperów, uwolnić energię liczoną w gigadżulach i rozgrzać plazmę do około 50 tysięcy kelwinów. To są wartości, z którymi zwykła instalacja elektryczna nie ma szans, dlatego ochrona musi działać warstwowo.
W typowym scenariuszu prąd płynie tak:

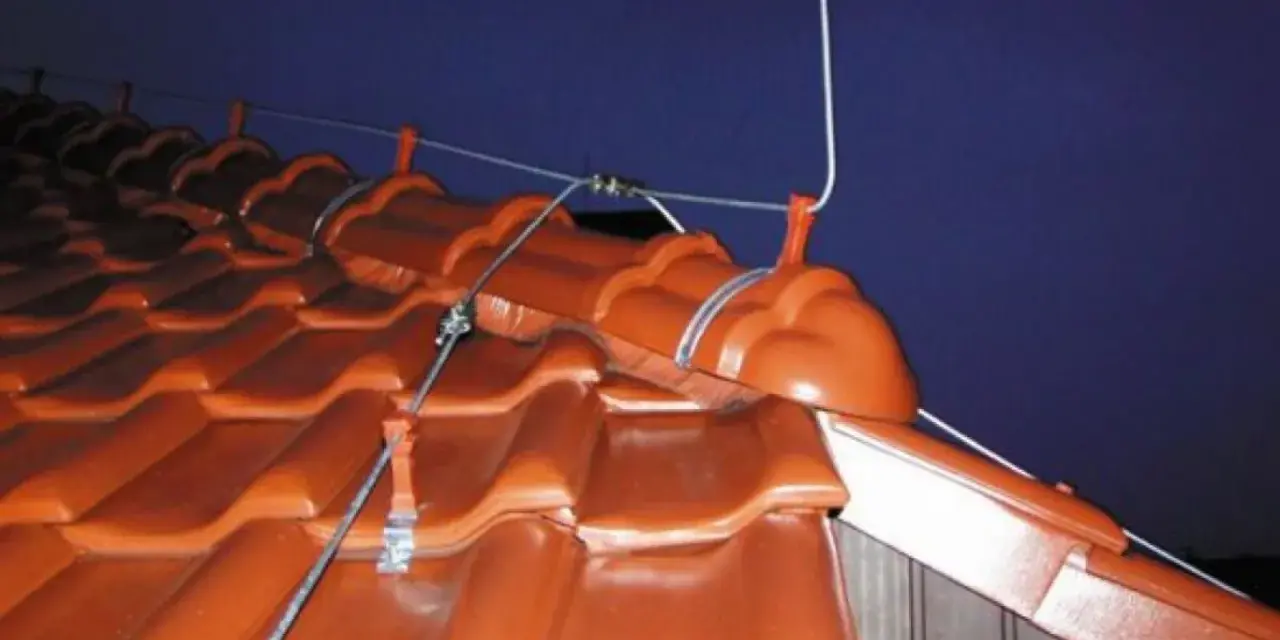

- zwód przechwytuje wyładowanie w najwyższym lub najlepiej chronionym punkcie dachu,
- przewód odprowadzający prowadzi impuls w dół możliwie prosto, bez pętli i zbędnych załamań,
- uziom rozprasza energię w ziemi,
- połączenia wyrównawcze ograniczają różnice potencjałów między metalowymi elementami budynku.
To właśnie dlatego jeden luźny zacisk albo przerwany odcinek przewodu może osłabić ochronę bardziej niż brak samego pręta na dachu. Patrzę na to tak: jeśli droga dla prądu jest lepiej przygotowana niż droga przez instalację domu, wyładowanie przyjmie ją bez walki. Żeby zobaczyć, skąd bierze się ta kontrolowana trasa, trzeba rozłożyć system na części.
Z czego składa się instalacja, która naprawdę chroni budynek
To nie jest pojedynczy pręt, tylko zespół elementów. W praktyce patrzę na system jak na tor dla prądu: od punktu przejęcia, przez przewód odprowadzający, aż po uziom. W Polsce projekt i dobór rozwiązania opiera się na serii PN-EN 62305, bo sam „ładny pręt” na dachu nie daje jeszcze ochrony.
| Element | Co robi | Na co uważać |
|---|---|---|
| Zwody | Przechwytują wyładowanie i wyznaczają punkt uderzenia. | Muszą wystawać ponad chronione elementy i mieć ciągłość połączeń. |
| Przewody odprowadzające | Transportują prąd z dachu do ziemi. | Najlepiej prowadzić je pionowo i możliwie najkrótszą drogą, bez pętli. |
| Uziom | Oddaje energię do gruntu. | W nowych domach często wykorzystuje się uziom fundamentowy, przy modernizacjach spotyka się też otokowy. |
| Połączenia wyrównawcze | Łączą metalowe elementy, żeby nie było groźnego przeskoku iskry. | Warto objąć nimi anteny, balustrady, rynny, konstrukcje PV i inne przewodzące części. |
W praktyce przewody odprowadzające prowadzi się wzdłuż prostych odcinków i unika schowania ich tam, gdzie łatwo je uszkodzić albo niepotrzebnie wydłużyć drogę prądu. Czasem elementy budynku mogą pełnić funkcję naturalnych części instalacji, ale tylko wtedy, gdy ich połączenia są trwałe i spełniają wymagania przekrojów. W uziomie otokowym spotyka się prowadzenie przewodu w gruncie na głębokości co najmniej 0,6 m i mniej więcej 1 m od ściany, ale szczegóły zawsze zależą od projektu i konstrukcji budynku.
Najważniejsze jest jedno: system ma być ciągły i przewidywalny. Właśnie dlatego samo zamontowanie metalowego elementu na szczycie dachu nie oznacza jeszcze ochrony. I tu naturalnie wchodzi temat bezpieczników, bo w instalacji elektrycznej domu one też mają swoje zadanie, tylko zupełnie inne.
Bezpieczniki chronią obwody, nie dach
Tu najłatwiej o błędne skróty myślowe. Bezpiecznik topikowy lub wyłącznik nadprądowy reaguje na przeciążenie albo zwarcie w obwodzie, RCD pilnuje prądów upływu, a ogranicznik przepięć SPD tłumi skoki napięcia. Żadne z tych urządzeń nie zastępuje zewnętrznej instalacji odgromowej. Mogą ją uzupełniać, ale nie przejmą bezpośredniego impulsu od pioruna.
| Element | Reaguje na | Co chroni | Czego nie robi |
|---|---|---|---|
| Bezpiecznik topikowy / wyłącznik nadprądowy | Przeciążenie i zwarcie | Przewody, gniazda i urządzenia po stronie instalacji | Nie przejmuje prądu pioruna i nie zastępuje ochrony odgromowej |
| RCD | Upływ prądu i różnicę prądów | Człowieka i instalację przy uszkodzeniu izolacji | Nie ogranicza przepięć atmosferycznych |
| SPD typu 1 i 2 | Przepięcia i impulsy napięciowe | Elektronikę, automatykę, falowniki, sterowniki | Nie zastępuje uziomu ani odgromówki |
| Piorunochron | Wyładowanie atmosferyczne | Budynek i jego konstrukcję od strony zewnętrznej | Nie chroni sam z siebie wszystkich odbiorników wewnątrz |
W dobrze zaprojektowanym domu układ ochrony działa warstwowo. Zewnętrzna instalacja odgromowa przejmuje wyładowanie, SPD obcina przepięcie w rozdzielnicy, a bezpieczniki i wyłączniki nadprądowe pilnują, żeby obwody końcowe nie przegrzały się po uszkodzeniu izolacji. RCD nadal jest potrzebny, bo chroni ludzi, ale nie zastąpi ochrony przed burzą.
Jeśli ktoś mówi, że sam bezpiecznik „załatwi temat piorunów”, to upraszcza sprawę do granic błędu. W rzeczywistości liczy się koordynacja urządzeń, długość przewodów, sposób uziemienia i to, czy całość była projektowana razem. Kiedy w grę wchodzi fotowoltaika, ten porządek staje się jeszcze ważniejszy.
Co zmienia fotowoltaika i inna elektronika w domu
Na dachu z panelami sytuacja robi się bardziej wrażliwa, bo dochodzi metalowa konstrukcja, długie przewody DC, falownik i często kilka dodatkowych urządzeń sterujących. Każdy taki element może zebrać przepięcie indukowane przez burzę, nawet jeśli piorun nie trafi bezpośrednio w budynek.
W instalacji PV nie wystarczy założyć paneli i liczyć, że reszta „sama się ułoży”. Trzeba jeszcze zadbać o połączenia wyrównawcze, dobór ograniczników przepięć po stronie prądu stałego i zmiennego oraz o bezpieczny odstęp między instalacją odgromową a przewodami PV. Odległość separacyjna to po prostu bezpieczny odstęp, który ogranicza ryzyko przeskoku iskry między metalowymi częściami i przewodami.
- Ramy modułów i konstrukcję montażową włączam do połączeń wyrównawczych.
- Po stronie DC i AC dobieram odpowiednie SPD, zależnie od oceny ryzyka.
- Pilnuję, żeby przewody nie tworzyły dużych pętli, bo to zwiększa podatność na indukowanie przepięć.
- Po rozbudowie systemu, na przykład o magazyn energii albo ładowarkę EV, sprawdzam ochronę jeszcze raz.
W praktyce często spotyka się układ, w którym część ochrony realizuje SPD typu 1, a część typu 2. To nie są konkurenci, tylko różne poziomy obrony. Falownik i elektronika domowa są dużo delikatniejsze niż konstrukcja dachu, więc bezpośredni piorun i tak trzeba odprowadzić z zewnątrz. Sama elektronika nie „przetrzyma” takiego impulsu, nawet jeśli ma dobre bezpieczniki.
Najwięcej problemów rodzi jednak nie sam projekt, tylko wykonanie. I właśnie tam zwykle widać, czy instalacja rzeczywiście działa, czy tylko wygląda na kompletną.
Najczęstsze błędy, przez które ochrona traci sens
Najczęstszy problem widzę nie w sprzęcie, tylko w detalach montażowych. Ochrona odgromowa jest bezlitosna dla skrótów, bo prąd piorunowy nie wybacza luźnych połączeń ani przypadkowych przerw.
- Sam pręt na dachu bez ciągłej drogi do uziomu.
- Przewody prowadzone w rynnach, rurach spustowych albo z dużymi pętlami.
- Brak połączeń wyrównawczych dla metalowych elementów, takich jak balustrady, anteny czy konstrukcje PV.
- Montowanie fotowoltaiki, klimatyzacji lub anteny bez aktualizacji projektu ochrony odgromowej.
- Korozja, luźne zaciski i uszkodzenia po remoncie dachu, które nie zostały sprawdzone.
- Mylenie bezpieczników i RCD z ochroną przed bezpośrednim wyładowaniem.
Jeśli po burzy widać nadpalenia, odspojone uchwyty, wygięte przewody albo ślady iskier na metalowych częściach, nie odkładałbym sprawdzenia na później. Czasem wystarczy drobna ingerencja w dach, żeby cały system przestał być spójny. Właśnie dlatego kontrola po remoncie ma większy sens niż kolejny „spokojny rok bez problemu”.
Żeby dom faktycznie był bezpieczniejszy, trzeba patrzeć na niego jak na układ połączonych elementów, a nie zbiór osobnych urządzeń. To prowadzi do prostego, praktycznego przeglądu, który warto zrobić przed sezonem burzowym.
Co sprawdziłbym przed sezonem burzowym w domu z PV
Kiedy oceniam dom przed sezonem burzowym, sprawdzam trzy rzeczy: ciągłość trasy od dachu do ziemi, stan połączeń metalowych elementów i obecność ochrony przeciwprzepięciowej w rozdzielnicy. To szczególnie ważne po remoncie dachu, montażu fotowoltaiki, anteny, klimatyzacji albo ładowarki do auta, bo każda z tych zmian potrafi rozbić wcześniejszy projekt ochrony.
- Czy przewody odprowadzające są całe, dobrze zamocowane i nie zostały przypadkiem skrócone albo przerwane.
- Czy wszystkie metalowe elementy na dachu i w jego pobliżu są objęte połączeniami wyrównawczymi.

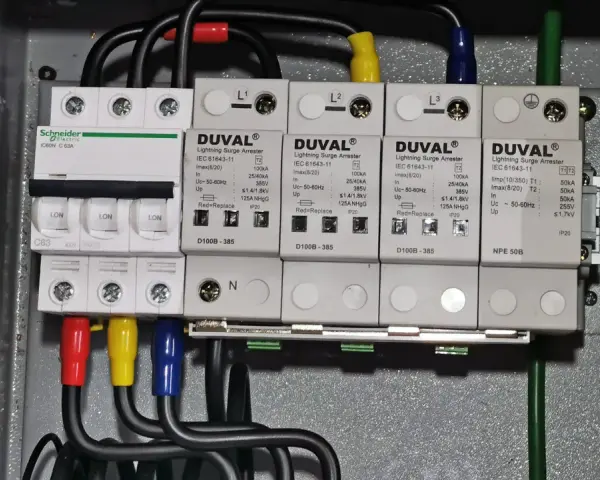

- Czy w rozdzielnicy są dobrze dobrane SPD i czy ich połączenia są możliwie krótkie.
- Czy po modernizacji dachu albo montażu PV ktoś faktycznie sprawdził całą ochronę, a nie tylko samą widoczność elementów.
Jeśli mam zostawić jedną praktyczną myśl, to tę: piorunochron chroni budynek od zewnątrz, a bezpieczniki i ograniczniki przepięć bronią instalację od środka. Dopiero razem dają ochronę, która ma sens w domu z elektroniką i fotowoltaiką. Właśnie tak podchodziłbym do tematu, gdybym miał ocenić własny dom przed kolejną burzą.
