Dobrze dobrane zabezpieczenie nadprądowe decyduje o tym, czy instalacja wytrzyma przeciążenie, czy odetnie uszkodzony obwód i czy nie zacznie wybijać przy każdym rozruchu urządzenia. W praktyce liczy się nie tylko sam amperaż, ale też typ aparatu, zdolność wyłączania, charakterystyka zadziałania i to, czy pracuje po stronie AC, czy DC. Poniżej porządkuję temat bezpieczników i wyłączników instalacyjnych tak, żeby dało się z niego skorzystać przy domu, firmie i fotowoltaice.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Przeciążenie grzeje przewody i styki, a zwarcie działa gwałtownie, więc oba przypadki wymagają innej reakcji aparatu.
- Bezpiecznik topikowy jest jednorazowy, a wyłącznik instalacyjny można przywrócić do pracy po usunięciu przyczyny zadziałania.
- Dobór nie kończy się na prądzie znamionowym. Równie ważne są przekrój przewodów, zdolność wyłączania i charakterystyka B, C lub D.
- Na stronie DC, zwłaszcza w fotowoltaice, nie wolno traktować zwykłych aparatów AC jako zamienników dla rozwiązań przystosowanych do prądu stałego.
- Jeżeli zabezpieczenie zadziałało więcej niż raz, najpierw szukam przyczyny, a dopiero później myślę o ponownym załączeniu.
Jak działa ochrona przed przeciążeniem i zwarciem
Najprościej mówiąc, aparat nadprądowy ma przerwać obwód wtedy, gdy prąd staje się niebezpieczny dla przewodów, połączeń albo samego odbiornika. Przeciążenie to sytuacja, w której prąd jest za duży przez dłuższy czas, więc instalacja zaczyna się nagrzewać. Zwarcie to zdarzenie znacznie gwałtowniejsze, zwykle z bardzo dużym prądem i z ryzykiem uszkodzeń mechanicznych oraz termicznych.
- Przy przeciążeniu liczy się czas. Przewód może jeszcze chwilę pracować, ale nie powinien się przegrzewać w sposób ciągły.
- Przy zwarciu liczą się milisekundy. Tu nie ma miejsca na zwłokę, bo energia rośnie błyskawicznie.
- Łuk elektryczny pojawia się wtedy, gdy aparat musi przerwać prąd w trudnych warunkach. To dlatego tak ważna jest zdolność wyłączania i odpowiednie napięcie znamionowe.
W wyłączniku instalacyjnym pracują zwykle dwa mechanizmy: termiczny, który reaguje na dłuższe przeciążenie, i elektromagnetyczny, który odcina obwód przy zwarciu. Bezpiecznik topikowy działa inaczej, bo wkładka po prostu się topi i przerywa tor prądowy. W obu przypadkach cel jest ten sam: uratować przewód, połączenia i resztę instalacji. Dobrze jest też pamiętać, że wyłącznik różnicowoprądowy nie zastępuje ochrony nadprądowej, bo odpowiada za inny rodzaj zagrożenia. To prowadzi do pytania, który aparat sprawdza się lepiej w praktyce.
Bezpiecznik topikowy czy wyłącznik instalacyjny
W codziennej eksploatacji wyłącznik nadprądowy wygrywa wygodą, bo po zadziałaniu można go po prostu ponownie załączyć. Bezpiecznik topikowy z kolei ma bardzo prostą konstrukcję, wysoką skuteczność przy zwarciach i często dobrą selektywność, ale po przepaleniu wymaga wymiany wkładki. Ja patrzę na to tak: jeśli liczy się komfort obsługi i szybki powrót do pracy, zwykle wygrywa wyłącznik; jeśli priorytetem jest prostota toru, wysoka zdolność wyłączania i jednoznaczne odcięcie uszkodzenia, bezpiecznik nadal ma bardzo mocną pozycję.
| Cecha | Bezpiecznik topikowy | Wyłącznik instalacyjny |
|---|---|---|
| Sposób działania | Wkładka topi się i przerywa obwód | Wyzwalacz termiczny i elektromagnetyczny otwiera styki |
| Obsługa po zadziałaniu | Wymiana wkładki na nową | Reset po usunięciu przyczyny |
| Typowe zastosowanie | Rozdzielnice główne, przemysł, DC, fotowoltaika, selektywna ochrona obwodów | Instalacje domowe i podobne, obwody końcowe, rozdzielnice mieszkaniowe |
| Skuteczność przy zwarciu | Bardzo wysoka, szczególnie w odpowiednio dobranych wkładkach | Wysoka, ale zależna od typu i parametrów aparatu |
| Wygoda eksploatacji | Niższa, bo trzeba wymienić wkładkę | Wyższa, bo wystarczy ponowne załączenie |
Wśród wkładek topikowych spotyka się też odmiany przeznaczone do różnych zadań, na przykład gG do ochrony przewodów i aM do obwodów silnikowych, gdzie przeciążenie przejmuje inny element układu. Sam typ aparatu nie wystarczy jednak do poprawnego działania. Dopiero prawidłowy dobór parametrów przesądza o tym, czy ochrona będzie skuteczna, czy tylko formalnie obecna.
Jak dobrać właściwe parametry do obwodu
Najczęstszy błąd, jaki widzę, to dobór wyłącznie „po amperach”. Tymczasem trzeba zgrać ze sobą kilka rzeczy naraz: przekrój i sposób ułożenia przewodu, spodziewane obciążenie, prąd rozruchowy odbiorników, spodziewany prąd zwarciowy i selektywność wobec innych aparatów w rozdzielnicy. W praktyce to właśnie ta układanka decyduje o niezawodności.
Prąd znamionowy i przewód

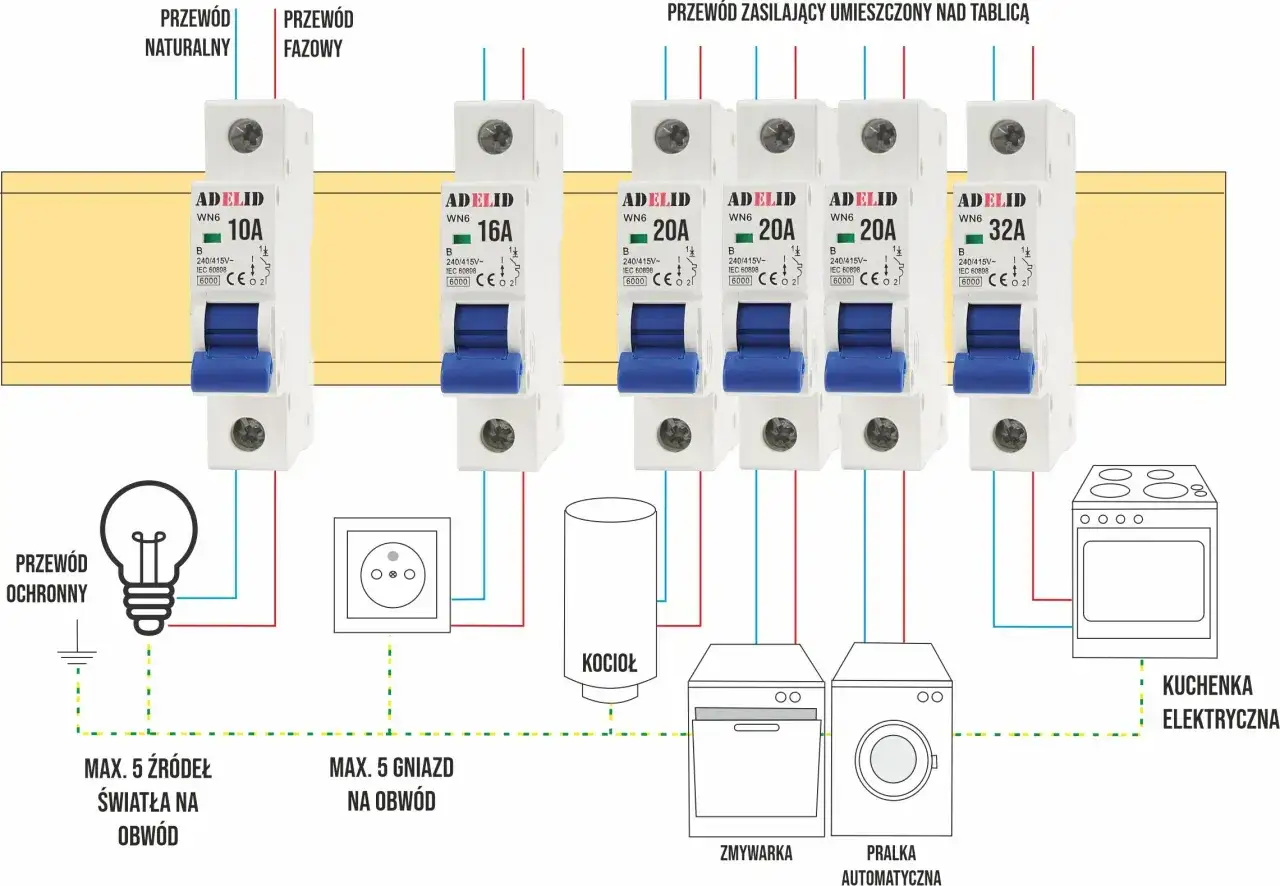

Prąd znamionowy zabezpieczenia nie może być przypadkowo zawyżony, bo wtedy przewód traci ochronę. W typowych instalacjach domowych spotyka się obwody oświetleniowe zabezpieczane na 10 A i gniazdowe na 16 A, ale nie traktuję tego jako sztywnej reguły. Ostatecznie liczą się warunki pracy: przekrój żyły, długość trasy, temperatura otoczenia, sposób prowadzenia kabli i liczba przewodów w jednym korycie lub peszlu. Jeżeli obciążenie jest stałe i przewód pracuje na granicy możliwości, lepiej dobrać aparat konserwatywnie niż „żeby nie wybijało”.
Zdolność wyłączania
Zdolność wyłączania mówi o tym, jaki prąd zwarciowy aparat jest w stanie bezpiecznie przerwać. To parametr, który wielu użytkowników pomija, a później zdziwienie pojawia się dopiero przy większej awarii. W praktyce domowej często spotykam aparaty 6 kA, ale tam, gdzie spodziewany prąd zwarciowy jest większy, trzeba sięgnąć po 10 kA lub więcej. W przypadku bezpieczników niskonapięciowych standardy obejmują aparaty przeznaczone do obwodów do 1000 V AC albo 1500 V DC, z minimalną zdolnością wyłączania na poziomie 6 kA. To dlatego przy dużych źródłach energii i rozdzielnicach głównych bezpiecznik nie jest reliktem, tylko narzędziem o bardzo konkretnych zaletach.
Charakterystyka B, C i D
Charakterystyka zadziałania decyduje o tym, jak aparat reaguje na chwilowe piki prądu. Tu najłatwiej o pomyłkę, bo urządzenie może być poprawnie dobrane prądowo, a i tak wybijać przy każdym starcie silnika albo falownika.
| Charakterystyka | Typowe zachowanie | Gdzie zwykle się sprawdza |
|---|---|---|
| B | Reaguje szybciej, zwykle przy niższych prądach rozruchowych | Oświetlenie, obwody rezystancyjne, standardowe gniazda, instalacje domowe |
| C | Lepiej znosi umiarkowany prąd rozruchowy | Małe silniki, pompy, transformatory, część elektroniki i odbiorników z inwerterem |
| D | Toleruje wysoki prąd rozruchowy | Silniki o dużym rozruchu, transformatory, wybrane zastosowania przemysłowe |
Jeżeli aparat wyłącza się przy normalnym uruchomieniu urządzenia, nie podnoszę od razu jego prądu znamionowego. Najpierw sprawdzam, czy problemem nie jest charakterystyka albo sam sposób rozruchu odbiornika. To szczególnie ważne w układach, które pracują z falownikami, pompami ciepła albo zasilaczami o dużym prądzie startowym. Właśnie w takich miejscach różnica między B a C potrafi zmienić wszystko, a w kolejnej sekcji widać to bardzo wyraźnie w fotowoltaice.
Gdzie w fotowoltaice ochrona ma największe znaczenie
W instalacjach PV nie ma miejsca na przypadkowy dobór. Po stronie DC łuk gaśnie trudniej niż w AC, napięcia bywają wysokie, a przy równoległych stringach trzeba liczyć się z prądem powrotnym z innych gałęzi. Dlatego w tej części systemu stosuje się rozwiązania przeznaczone do prądu stałego, a nie zwykłe aparaty „z marketu”.
Strona DC stringów
W łańcuchach modułów, zwłaszcza tam, gdzie kilka stringów pracuje równolegle, bezpieczniki gPV mają bardzo konkretne zadanie: ograniczyć skutki uszkodzenia jednego ciągu, zanim prąd z pozostałych stringów zacznie go dodatkowo obciążać. Norma IEC 60269-6 opisuje wkładki przeznaczone właśnie do ochrony systemów fotowoltaicznych, w obwodach nawet do 1500 V DC. W praktyce zwracam tu uwagę na trzy rzeczy: napięcie znamionowe, maksymalny prąd wkładki dopuszczony przez producenta modułów i to, czy dany układ w ogóle wymaga bezpieczników stringowych. Jeśli w projekcie pojawia się kilka równoległych gałęzi, temat robi się obowiązkowy, nie opcjonalny.
Przeczytaj również: Peugeot Boxer gdzie są bezpieczniki – znajdź je łatwo i szybko
Strona AC falownika i magazynu energii
Po stronie AC najczęściej pracują już klasyczne wyłączniki instalacyjne, ale i tu trzeba patrzeć na charakterystykę oraz spodziewany prąd zwarciowy. Falownik może generować rozruchowe piki, a magazyn energii potrafi oddać bardzo duży prąd w ułamku sekundy, więc dobór „na oko” kończy się problemami. Zdarza się też, że instalacja jest poprawna elektrycznie, ale źle skoordynowana z resztą rozdzielnicy: przy awarii odcina się zbyt duży fragment systemu zamiast tylko uszkodzony tor. Właśnie dlatego przy PV wolę myśleć o całym układzie, a nie o pojedynczym elemencie.
W tym obszarze nie pomaga również zamiana AC na DC „bo pasuje mechanicznie”. Napięcie znamionowe, zdolność gaszenia łuku i warunki pracy muszą zgadzać się z rzeczywistym zastosowaniem. To prowadzi wprost do błędów, które w praktyce pojawiają się najczęściej.
Najczęstsze błędy, które skracają życie instalacji
Najwięcej problemów nie bierze się z samej technologii, tylko z pośpiechu i zbyt prostego podejścia do doboru. Poniżej są błędy, które widzę regularnie.
- Przewymiarowanie aparatu - „żeby nie wybijało” brzmi wygodnie, ale zostawia przewód bez realnej ochrony.
- Zmiana charakterystyki bez analizy rozruchu - zamiana B na C lub D potrafi ukryć problem zamiast go rozwiązać.
- Ignorowanie zdolności wyłączania - aparat może mieć dobry prąd znamionowy, ale zbyt małą odporność na spodziewane zwarcie.
- Mieszanie AC i DC - w fotowoltaice i magazynach energii to jeden z najdroższych błędów, bo dotyczy też bezpieczeństwa pożarowego.
- Wymiana na „mocniejszy” wkład - jeśli wkładka była dobrana poprawnie, jej „wzmocnienie” zwykle oznacza tylko większe ryzyko uszkodzenia przewodu.
- Brak selektywności - przy awarii wyłącza się cała rozdzielnica, choć powinien odpaść tylko jeden obwód.
- Mostkowanie uszkodzonego bezpiecznika - to nie naprawa, tylko obejście zabezpieczenia, które może skończyć się pożarem.
Jeżeli po takim błędzie aparat zadziała ponownie, nie traktuję tego jak drobnostki. To sygnał, że instalacja wymaga pomiaru, a nie kolejnego „spróbujmy jeszcze raz”.
Co sprawdzić po zadziałaniu i przed ponownym uruchomieniem
Po zadziałaniu zabezpieczenia najgorsze, co można zrobić, to po prostu włączyć je ponownie bez sprawdzenia przyczyny. W praktyce zaczynam od pytania, czy doszło do przeciążenia, zwarcia, uszkodzenia odbiornika czy problemu w samych połączeniach. Luźny zacisk, nadpalona kostka, uszkodzony kabel albo zużyty odbiornik potrafią wyglądać niepozornie, a generują realne ryzyko.
- Sprawdź przyczynę - jeśli nie znasz źródła zadziałania, nie zakładaj, że „to był przypadek”.
- Oceń stan mechaniczny - nadtopienia, zapach spalenizny, przebarwienia i gorące obudowy są alarmem.
- Wymień element zgodnie z typem - bezpiecznik zastępuje się wkładką o tym samym przeznaczeniu i parametrach.
- Po kilku zadziałaniach z rzędu zrób pomiary - sam reset niczego nie wyjaśnia.
W instalacji PV dodatkowo sprawdzam logi falownika, stan złącz DC i połączenia stringów, bo tam jeden uszkodzony konektor potrafi wygenerować problem większy niż sam bezpiecznik. Dopiero po takim przeglądzie można myśleć o bezpiecznym powrocie układu do pracy.
Na czym nie warto oszczędzać przy ochronie obwodów
Jeżeli miałbym zostawić tylko trzy praktyczne zasady, byłyby bardzo proste: najpierw przewód, potem prąd zwarciowy, dopiero na końcu aparat. Taka kolejność ogranicza przewymiarowanie i sprawia, że zabezpieczenie naprawdę chroni instalację, a nie tylko ładnie wygląda w rozdzielnicy. W domach najczęściej sens ma wyłącznik instalacyjny dobrze dobrany do obciążenia, ale w rozdzielnicach głównych, układach przemysłowych i po stronie DC bezpiecznik nadal bywa rozwiązaniem lepszym i bardziej przewidywalnym.
- Dobór do rzeczywistego obciążenia - nie do tego, co „powinno kiedyś wystąpić”.
- Weryfikacja AC/DC - zwłaszcza tam, gdzie działa fotowoltaika, magazyn energii albo zasilanie bateryjne.
- Koordynacja z innymi aparatami - selektywność oszczędza czas, pieniądze i nerwy.
- Dokumentacja i pomiary - bez nich łatwo wrócić do tych samych błędów przy kolejnym serwisie.
Najlepiej działa nie „najmocniejsze” zabezpieczenie, tylko takie, które odetnie uszkodzenie szybko, a jednocześnie nie wyłączy niepotrzebnie reszty układu. Właśnie ta równowaga decyduje o tym, czy instalacja będzie po prostu działać, czy będzie działać bezpiecznie i bez ciągłych niespodzianek.
