Ochrona przeciwprzepięciowa w domu jednorodzinnym nie zaczyna się od marki, tylko od warunków instalacji. Odpowiedź na pytanie, jaki ogranicznik przepięć do domu jednorodzinnego wybrać, zależy przede wszystkim od rodzaju zasilania, obecności instalacji odgromowej, układu sieci i tego, jak rozbudowana jest reszta rozdzielnicy. Poniżej rozpisuję, co realnie ma sens w polskich domach, jak czytać oznaczenia SPD i kiedy zwykły moduł T2 nie wystarczy.
Najważniejsze zasady wyboru w domu jednorodzinnym
- T2 wystarcza w wielu domach z zasilaniem kablowym, bez instalacji odgromowej i bez dodatkowych źródeł ryzyka.
- T1+T2 wybieram, gdy jest zasilanie napowietrzne, piorunochron albo wyraźnie większe zagrożenie udarowe.
- Sprawdź układ sieci: TN-C, TN-S i TT wymagają innego wykonania aparatu oraz innego sposobu podłączenia.
- Patrz na Up, In, Imax i Iimp, a nie tylko na nazwę typu.
- Montaż ma znaczenie: przewody do SPD i do PE powinny być jak najkrótsze, najlepiej łącznie do 0,5 m.
- Przy fotowoltaice potrzebny jest osobny SPD po stronie DC, nie tylko zabezpieczenie w rozdzielnicy AC.
Jak zawęzić wybór do właściwego typu
Ja zaczynam od dwóch pytań: skąd przychodzi zasilanie i czy budynek ma instalację odgromową. Dopiero potem patrzę na konkretny aparat, bo w domu jednorodzinnym najczęściej chodzi nie o „najmocniejszy” ogranicznik, tylko o taki, który pasuje do realnego scenariusza pracy instalacji.
| Sytuacja w domu | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Zasilanie kablowe, brak LPS, brak anteny na dachu | T2 w głównej rozdzielnicy | To najprostszy i ekonomiczny wariant dla przepięć łączeniowych i pośrednich udarów. |
| Zasilanie napowietrzne albo wyraźnie podwyższone ryzyko wyładowań | T1+T2 w rozdzielnicy głównej | Taki aparat przyjmuje mocniejszy impuls i lepiej chroni całą instalację już na wejściu. |
| Dom z instalacją odgromową | T1+T2, a dalej ewentualnie T2/T3 | Tu baza ochrony musi być mocniejsza, bo ryzyko udaru jest po prostu większe. |
| Fotowoltaika na dachu | Osobny SPD po stronie DC plus ochrona AC | Falownik i stringi PV wymagają ochrony dopasowanej do napięcia stałego, nie tylko do sieci 230/400 V. |
| Wrażliwa elektronika i długie obwody | T3 przy urządzeniu końcowym | To ostatni stopień ochrony, który domyka instalację przy komputerach, sterownikach i sprzęcie audio-wideo. |
Jeśli ktoś chce prostą odpowiedź, to w typowym domu z kablowym przyłączem i bez piorunochronu najczęściej wystarczy T2. Gdy jednak przyłącze jest napowietrzne albo budynek ma własną ochronę odgromową, od razu rozważałbym T1+T2. Ta różnica nie jest kosmetyczna, tylko praktyczna. Następny krok to rozumienie, gdzie kończy się rola typu 2, a zaczyna sens stopniowania ochrony.
Kiedy typ 2 wystarcza, a kiedy potrzebny jest typ 1+2
Typ 1, typ 2 i typ 3 nie są „lepsze” albo „gorsze” w oderwaniu od instalacji. Każdy z nich ma swoje zadanie. T1 przyjmuje najcięższy impuls, czyli ten związany z prądem piorunowym. T2 tłumi przepięcia resztkowe i łączeniowe. T3 dopina ochronę możliwie blisko urządzenia końcowego.

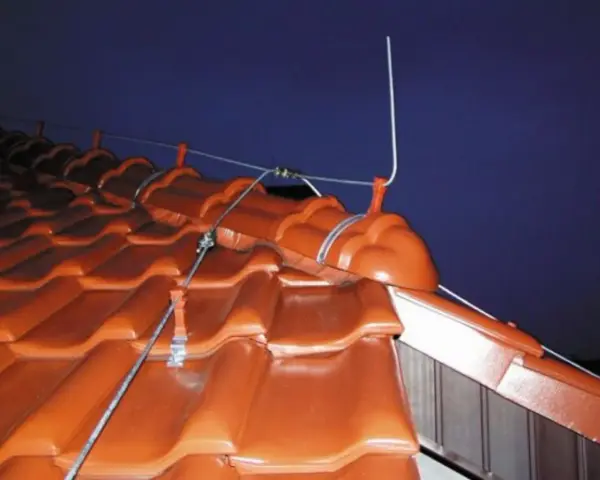

- T1 ma sens tam, gdzie energia udaru może wejść do instalacji przez linię napowietrzną albo przez system odgromowy budynku.
- T2 jest podstawą w większości instalacji domowych, bo dobrze radzi sobie z tym, co zostaje po pierwszym stopniu ochrony.
- T3 nie zastępuje T2. To dodatek, a nie samodzielna ochrona całego domu.
W praktyce bardzo dobrze sprawdza się podejście stopniowane: najpierw ochrona w rozdzielnicy głównej, potem ewentualnie mniejsze stopnie w podrozdzielnicach i przy czułych odbiornikach. To właśnie dlatego w wielu domach rozsądny zestaw zaczyna się od T1+T2 albo od T2, a nie od pojedynczego gniazdkowego „listwowego” dodatku. Jeśli instalacja ma układ TN-C, TN-S albo TT, dobór też wygląda inaczej, bo inny jest sposób rozdziału żył i inny układ podłączenia aparatu. W TT i TN-S zwykle patrzę na rozwiązania 3+1 lub 4P, a w TN-C na wersję 3P. To nie detal katalogowy, tylko dopasowanie do sieci.
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: sam T3 bez właściwej ochrony w rozdzielnicy głównej nie rozwiązuje problemu. Na tym etapie pora przejść do parametrów, bo dwa aparaty o tym samym typie mogą chronić zupełnie inaczej.
Na jakie parametry patrzę przed zakupem
Nazwa typu mówi za mało. Gdy wybieram ochronę przeciwprzepięciową, zawsze sprawdzam jeszcze kilka liczb i jednoznaczne oznaczenia na karcie katalogowej. W domu jednorodzinnym spotyka się zwykle urządzenia T2 z In około 15-20 kA na tor oraz T1+T2 z Iimp rzędu 25-50 kA. To nie jest sztywna norma, ale dobry punkt odniesienia do porównania modeli.
| Parametr | Co oznacza | Jak ja to czytam |
|---|---|---|
| Typ SPD | Określa, do jakiego rodzaju przepięć aparat jest przeznaczony. | Do domu najczęściej wybieram T2 albo T1+T2, a T3 traktuję jako ochronę lokalną. |
| Układ sieci | TN-C, TN-S, TT, czasem inne warianty. | SPD musi pasować do układu zasilania, inaczej traci część sensu już na etapie podłączenia. |
| Up | Poziom ochrony napięciowej, czyli ile napięcia „przepuszcza” aparat. | Im niższe Up, tym lepiej. W praktyce szukam możliwie niskiej wartości, bez sztucznego oszczędzania na jakości. |
| In | Znamionowy prąd wyładowczy dla T2. | W domu sensownie wygląda zakres około 15-20 kA na tor, ale zawsze sprawdzam kartę konkretnego modelu. |
| Imax | Maksymalny prąd wyładowczy dla T2. | To zapas na mocniejszy impuls; w domowych aparatach często widzę 20-40 kA, czasem więcej. |
| Iimp | Prąd udarowy istotny dla T1 i T1+T2. | Tu patrzę na zakres rzędu 25-50 kA, jeśli dom ma być zabezpieczony również przed cięższym udarem. |
| Maksymalne dobezpieczenie | Największy bezpiecznik lub wyłącznik nadprądowy, jaki wolno zastosować przed SPD. | Jeżeli główne zabezpieczenie jest większe niż dopuszcza producent, dokładam właściwe dobezpieczenie. Tego nie dobiera się „na oko”. |
| Sygnalizacja i moduły wymienne | Wskaźnik stanu i możliwość wymiany wkładów. | To wygodne, bo ułatwia kontrolę po burzy i skraca przestój. |
Właśnie tutaj najłatwiej przepłacić albo kupić coś zbyt słabego. Jeden aparat może wyglądać podobnie do drugiego, ale mieć zupełnie inne wartości Up, In czy Iimp. Ja zawsze sprawdzam też, czy producent jasno podaje zgodność z PN-EN 61643-11 albo odpowiednią klasą testową i czy z opisu wynika, że aparat jest przeznaczony do konkretnego układu sieci, a nie tylko opisany marketingowo jako „uniwersalny”. To prowadzi wprost do kolejnego tematu: montażu i dobezpieczenia, bo nawet dobry aparat można zepsuć złym podłączeniem.

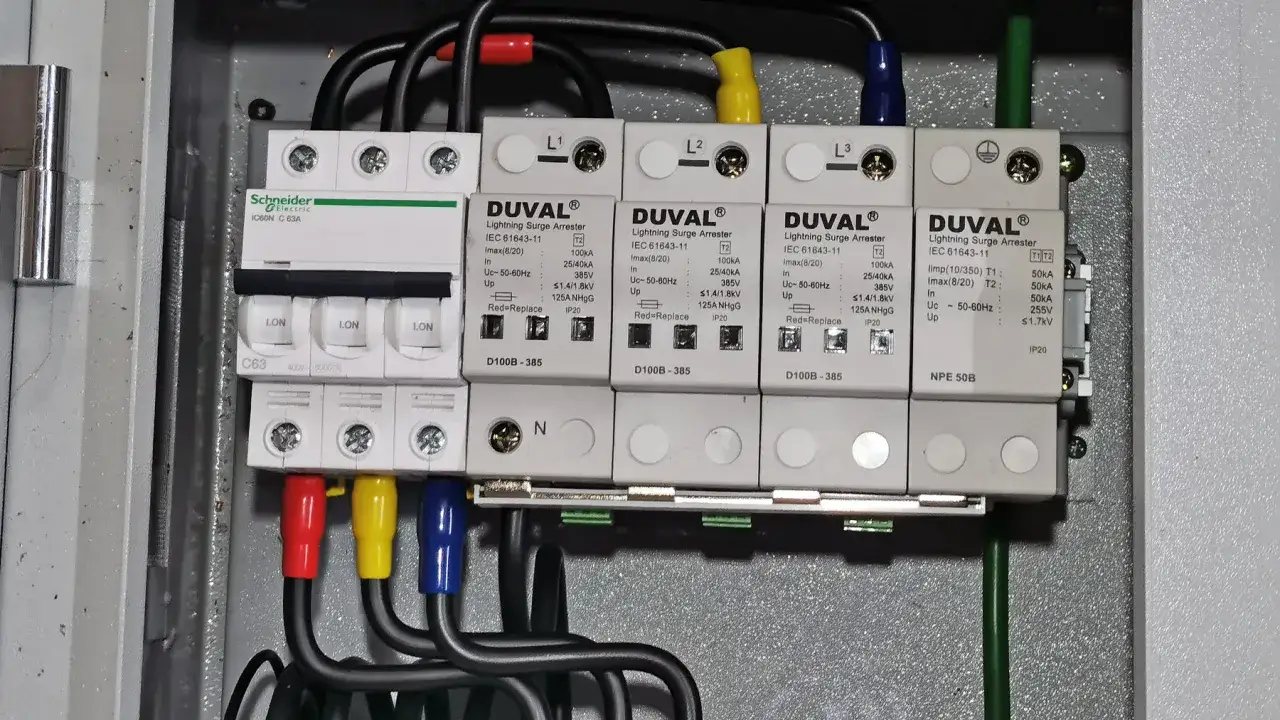

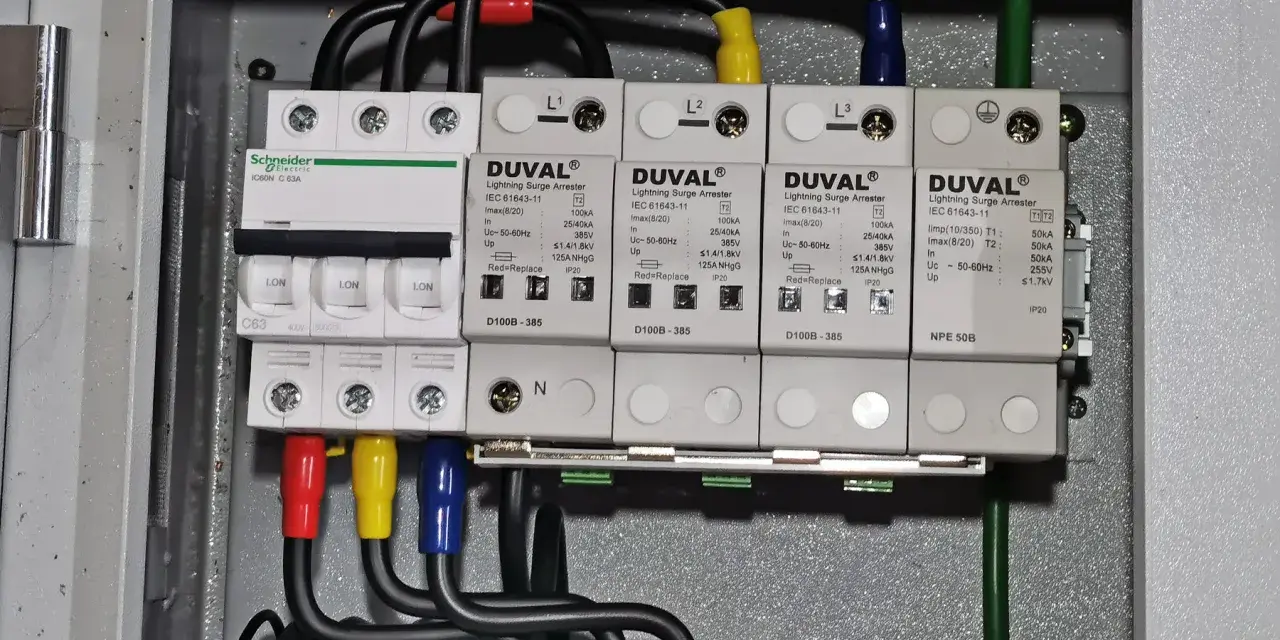

Montaż w rozdzielnicy decyduje o skuteczności
Przy ochronie przeciwprzepięciowej długość przewodów naprawdę ma znaczenie. Impuls udarowy to zjawisko bardzo szybkie, więc każdy dodatkowy centymetr przewodu dodaje indukcyjność, a ta podbija napięcie, które finalnie widzi instalacja. Dlatego nie montuję SPD „gdzie się zmieści”, tylko możliwie najbliżej miejsca wejścia zasilania do budynku i szyny PE.
- Łączna długość przewodów między zabezpieczeniem zwarciowym, ogranicznikiem i najbliższą szyną PE powinna być jak najkrótsza, a w praktyce najlepiej nie przekraczać 0,5 m.
- Jeżeli inaczej się nie da, stosuje się połączenie w kształcie litery V.
- Przewody prowadzi się prosto, bez pętli i bez „zapasów” zwiniętych w rozdzielnicy.
- W przypadku T1 producent zwykle wymaga większych przekrojów przewodów, często 16 mm² po stronie PE.
- Dobezpieczenie musi być zgodne z kartą katalogową SPD. Zbyt duże zabezpieczenie nadprądowe przed aparatem może go po prostu zostawić bez ochrony.
To jest też moment, w którym wraca temat bezpieczników. Ogranicznik przepięć nie zastępuje zabezpieczenia nadprądowego i sam nie chroni instalacji przed przeciążeniem albo zwarciem. On ma odprowadzić impuls, a nie „pracować jak zwykły bezpiecznik”. Jeśli producent podaje maksymalną wartość dobezpieczenia, trzymam się jej bez kombinowania. W praktyce poprawny montaż i właściwy bezpiecznik robią czasem większą różnicę niż sam wybór między dwoma podobnymi modelami.
Fotowoltaika i długie obwody potrzebują własnych stopni ochrony
W domu z fotowoltaiką nie wolno patrzeć tylko na rozdzielnicę AC. Po stronie DC potrzebny jest osobny SPD do PV, dopasowany do napięcia stringu i sposobu prowadzenia przewodów do falownika. To ważne, bo obwód stałoprądowy zachowuje się inaczej niż zwykła instalacja 230/400 V. W praktyce przy typowej instalacji dachowej bez piorunochronu często wystarcza T2 po stronie DC, ale przy instalacji odgromowej albo wyższym ryzyku wybierałbym wariant mocniejszy, czyli T1+T2 po stronie DC.
Ja patrzę też na długość obwodów wewnątrz domu. Jeśli od rozdzielnicy do podrozdzielnicy jest ponad 10 m, a do czułego sprzętu ponad 5 m, dodatkowy stopień ochrony ma sens. To dotyczy szczególnie falownika, pompy ciepła, ładowarki samochodu elektrycznego, systemu alarmowego, serwera domowego i drogich odbiorników audio-wideo. T2 w rozdzielnicy głównej robi wtedy pierwszą robotę, a T3 przy urządzeniu końcowym domyka ochronę.
W domu energooszczędnym albo z rozbudowaną automatyką nie lubię zostawiać wszystkiego na jednym aparacie. Lepiej rozłożyć ochronę na kilka prostych, sensownie dobranych stopni niż liczyć, że jeden moduł „załatwi wszystko”. To właśnie tutaj widać różnicę między instalacją minimalną a instalacją dobrze przemyślaną.
Najrozsądniejszy zestaw dla typowego domu
- Dom zasilany kablem, bez piorunochronu i bez dodatkowych ryzyk: T2 w głównej rozdzielnicy, a przy czułej elektronice ewentualnie T3 lokalnie.
- Dom z linią napowietrzną albo instalacją odgromową: T1+T2 jako baza w rozdzielnicy głównej.
- Dom z fotowoltaiką: ochrona AC zgodna z powyższym scenariuszem plus osobny SPD po stronie DC.
- Dom z długimi obwodami i wrażliwą automatyką: dodaj T3 blisko odbiornika.
- Jeśli nie masz pewności co do układu sieci, dobezpieczenia albo przekrojów przewodów, traktuj montaż jako zadanie dla elektryka z doświadczeniem w SPD.
Jeżeli miałbym sprowadzić wybór do jednej zasady, nie kupowałbym „najmocniejszego” SPD na ślepo. Najpierw oceniam zasilanie i instalację odgromową, potem dopasowuję typ, a dopiero na końcu markę i dodatkowe funkcje. W dobrze zaprojektowanym domu to właśnie montaż, dobezpieczenie i prawidłowy układ sieci robią większą różnicę niż sam napis T1 czy T2 na froncie urządzenia.
