W układach sterowania ten niewielki element decyduje o tym, czy automatykę da się bezpiecznie monitorować, blokować i diagnozować. Taki styk pomocniczy nie służy do zasilania odbiorników mocy, ale do przekazywania informacji o stanie aparatu i uruchamiania obwodów sygnalizacji, blokady lub sterowania. W dalszej części wyjaśniam, jak odczytać NO i NC, gdzie go stosować oraz na co patrzeć przy doborze do stycznika, przekaźnika albo rozłącznika.
Najważniejsze informacje o dodatkowym styku w pigułce
- To element sygnalizacyjny i sterujący, a nie tor do przenoszenia mocy.
- Najczęściej spotkasz wersje NO, NC oraz przełączne, czasem także mechanicznie sprzężone.
- W instalacjach PV, automatyce i rozdzielnicach służy głównie do potwierdzania stanu urządzeń i budowania blokad.
- Dobór trzeba opierać na zgodności z konkretną serią aparatu, a nie tylko na marce.
- W obwodach bezpieczeństwa zwykły NC nie zawsze wystarcza, bo liczy się wersja zwierciadlana lub mechanicznie powiązana.
- Najczęstszy błąd to używanie go jak zwykłego wyłącznika mocy albo dobór „na oko”.
Czym jest styk pomocniczy i gdzie pracuje
To niewielki element dołączany do stycznika, przekaźnika, wyłącznika albo rozłącznika. Nie przenosi mocy jak styki główne; jego zadaniem jest przekazanie informacji o stanie aparatu i uruchamianie prostych obwodów sygnalizacji, blokady lub sterowania. W praktyce traktuję go jako łącznik między „mocą” a automatyką: może zapalić lampkę, podać sygnał do PLC albo potwierdzić, że aparat faktycznie zadziałał.
To rozróżnienie jest ważne, bo wiele problemów bierze się z mylenia funkcji. Jeśli ktoś traktuje taki element jak miniaturowy wyłącznik obciążenia, szybko kończy z przegrzaniem, iskrzeniem albo błędną diagnostyką. Z punktu widzenia instalatora to po prostu sygnałowy „język” aparatury, a nie jej główna siła robocza. Żeby czytać ten język bez pomyłek, trzeba najpierw dobrze zrozumieć oznaczenia NO i NC.

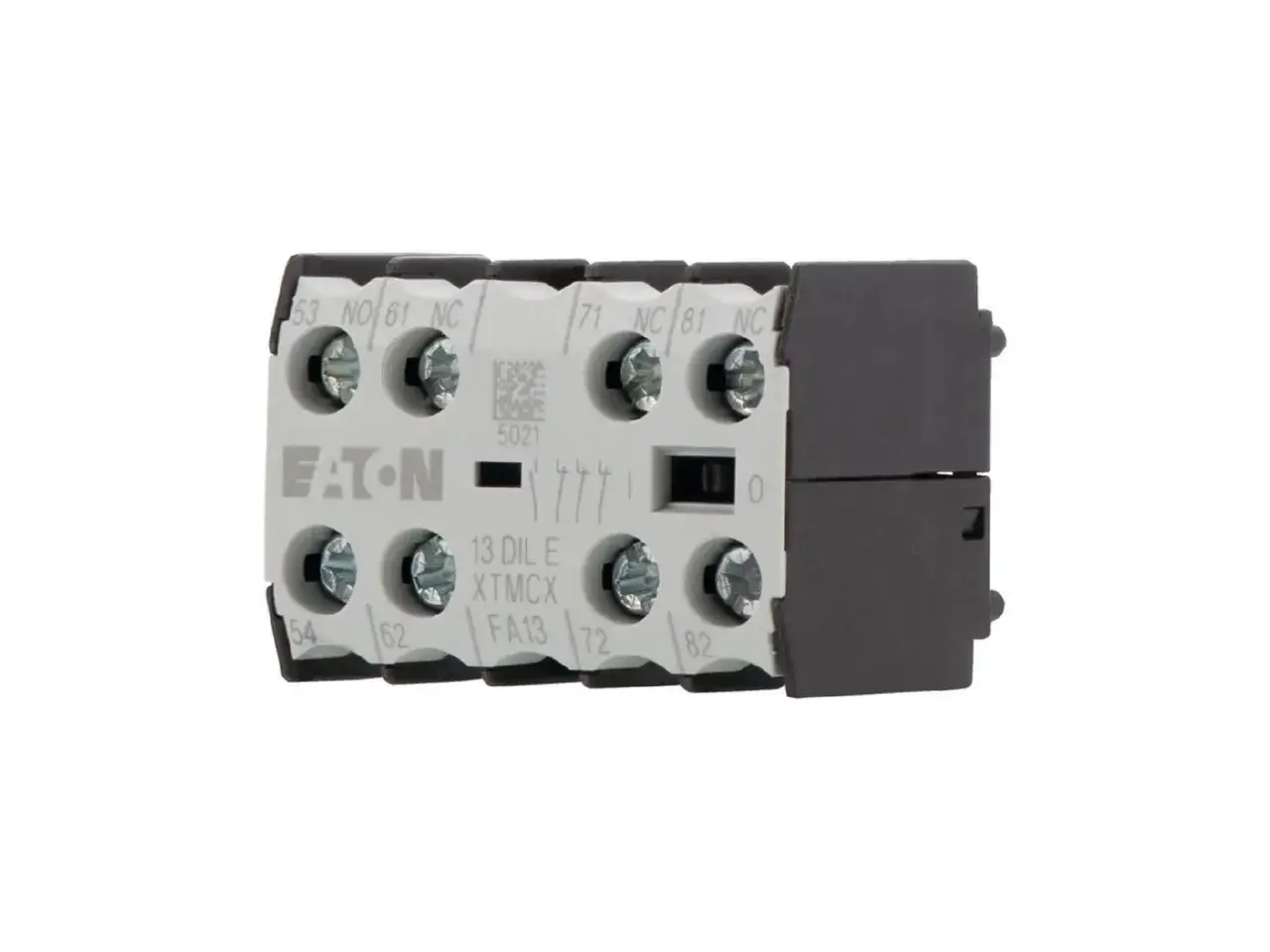

Jak czytać NO, NC i styki przełączne
W praktyce najczęściej spotyka się trzy podstawowe warianty. Różnią się stanem spoczynkowym i tym, co robią po zadziałaniu aparatu. W katalogach bardzo często pojawia się też prosta numeracja zacisków, na przykład 13-14 dla NO i 21-22 dla NC, co przyspiesza odczyt schematu, ale zawsze warto sprawdzić legendę producenta.
| Rodzaj | Stan spoczynkowy | Co dzieje się po zadziałaniu | Typowe zastosowanie |
|---|---|---|---|
| NO, czyli zwierny | Obwód jest otwarty | Obwód się zamyka | Start, sygnalizacja pracy, podtrzymanie, informacja dla sterownika |
| NC, czyli rozwierny | Obwód jest zamknięty | Obwód się otwiera | Stop, blokada, alarm, odcięcie sygnału przy zadziałaniu aparatu |
| Przełączny, 1NO+1NC | Jeden tor zamknięty, drugi otwarty | Tor stanu zmienia się na odwrotny | Logika sterowania, przełączanie sygnałów, bardziej rozbudowane układy automatyki |
| Zwierciadlany, mechanicznie sprzężony NC | Odwzorowuje stan aparatu głównego | Ma pokazać rzeczywisty stan toru mocy | Układy bezpieczeństwa, monitorowanie sklejonych styków, pewna informacja zwrotna |
Wersja zwierciadlana jest szczególnie ważna w obwodach bezpieczeństwa, bo ma ujawniać niezgodność między stanem sterowania a stanem styków głównych. W praktyce oznacza to, że nie chodzi tylko o „jakiś NC”, ale o kontakt zaprojektowany tak, by wiarygodnie informował o rzeczywistym położeniu aparatu. Jeśli w szafie sterowniczej liczy się bezpieczeństwo, to właśnie ten detal robi ogromną różnicę.
Do tego dochodzą wersje mechanicznie sprzężone, czyli takie, w których jeden tor nie może zachowywać się niezależnie od drugiego. Dla instalatora to sygnał, że nie każda pozornie podobna kostka będzie zamiennikiem. Gdy już wiadomo, jak działa logika styków, łatwiej ocenić, gdzie naprawdę mają sens w instalacji.
Gdzie ten element ma sens w instalacjach i automatyce
Największą wartość daje tam, gdzie trzeba potwierdzić stan urządzenia albo zbudować prostą zależność logiczną. W rozdzielnicach, automatyce budynkowej i szafach sterowniczych taki dodatkowy styk pozwala zrobić coś, czego sam aparat główny nie załatwia: przekazać informację dalej. To właśnie dlatego jest tak popularny w obwodach sygnalizacji, alarmów, blokad i zdalnego nadzoru.
W instalacjach fotowoltaicznych taki element rzadko pracuje „na dachu”; zwykle siedzi w rozdzielnicy, szafie sterowniczej albo układzie zabezpieczeń. Najczęściej wykorzystuje się go do potwierdzenia położenia rozłącznika, sygnalizacji awarii falownika, blokady pracy stycznika sieciowego lub przekazania informacji do systemu nadzoru energii. To ważne, bo w PV nie chodzi tylko o samo wytworzenie prądu, ale też o to, by instalacja była czytelna w diagnozie i szybka w serwisie.
- Styczniki i przekaźniki - sygnał o załączeniu, podtrzymanie obwodu, blokada wzajemna.
- Rozłączniki i wyłączniki - informacja, czy aparat jest otwarty czy zamknięty.
- Falowniki i układy PV - sygnalizacja pracy, alarmu albo stanu odłączenia.
- Magazyny energii i UPS - komunikacja o stanie baterii, bypassu lub toru zasilania.
- Automatyka budynkowa - przekazanie sygnału do PLC, centrali alarmowej albo systemu BMS.
W praktyce ta sama idea działa w wielu miejscach: aparat główny robi swoje, a styk pomocniczy mówi reszcie systemu, co się właśnie stało. To rozwiązanie proste, ale bardzo skuteczne, szczególnie tam, gdzie liczy się szybka diagnostyka i pewna blokada. Skoro wiadomo już, gdzie taki element się przydaje, przechodzę do doboru, bo tu najłatwiej o kosztowną pomyłkę.
Jak dobrać właściwy model do konkretnego aparatu
Ja zawsze zaczynam od kompatybilności mechanicznej, a dopiero potem patrzę na liczbę torów i obciążalność. Dwie kostki wyglądające podobnie mogą pasować do zupełnie innych serii, mieć inny sposób montażu i inną stronę instalacji. Jeśli ktoś kupuje „po zdjęciu”, zwykle wraca do punktu wyjścia.
| Co sprawdzić | Dlaczego to ważne | Na co zwrócić uwagę |
|---|---|---|
| Zgodność z serią aparatu | Nie każdy moduł pasuje do każdego stycznika czy rozłącznika | Dokładny model, producent, sposób montażu, strona boczna lub czołowa |
| Układ styków | Od tego zależy logika całego obwodu | 1NO, 1NC, 1NO+1NC, wersja zwierciadlana |
| Obciążalność elektryczna | Kontakt ma przesyłać sygnał, a nie pracować jak tor mocy | Prąd, napięcie, kategoria użytkowa AC-15 lub DC-13 |
| Wymagania bezpieczeństwa | W układach safety zwykły NC może nie wystarczyć | Mechanicznie sprzężony tor, kontakt zwierciadlany, wymagania sterownika bezpieczeństwa |
| Warunki pracy | Temperatura i drgania wpływają na trwałość | Zakres temperatur, IP, częstotliwość łączeń, środowisko montażu |
Na rynku spotkasz bardzo dużą rozpiętość cenową: proste moduły do przycisków 22 mm kosztują często tylko kilka lub kilkanaście złotych, a rozbudowane akcesoria do styczników i rozłączników potrafią kosztować kilkadziesiąt, a nawet ponad 200 zł. Cena ma znaczenie, ale dopiero po zgodności z aparatem i wymaganiami obwodu. W praktyce lepszy jest tańszy, ale poprawnie dobrany element niż drogi, który nie pasuje mechanicznie albo nie spełnia funkcji bezpieczeństwa.
Przy obciążalności patrzę nie tylko na sam prąd, lecz także na charakter obwodu. Dla obwodów sterowniczych prądu przemiennego używa się kategorii AC-15, a dla podobnych obwodów stałoprądowych DC-13, bo zachowanie przy łączeniu jest inne. To drobny zapis w karcie katalogowej, ale właśnie on często decyduje, czy instalacja będzie pracować latami bez problemu, czy zacznie sprawiać kłopoty po pierwszym sezonie intensywnej pracy.
Gdy dobór jest już uporządkowany, najwięcej szkód robią błędy montażowe i interpretacyjne. I właśnie one są zwykle droższe niż sam element.
Najczęstsze błędy, które później robią kosztowne problemy
- Używanie go jak toru mocy - ten element ma sygnalizować, a nie zasilać odbiorniki o dużym poborze.
- Dobór „na podobieństwo” - ten sam wygląd zewnętrzny nie oznacza zgodności z daną serią aparatu.
- Pomylenie NO z NC - w sterowaniu to odwraca logikę całego obwodu i potrafi zablokować działanie instalacji.
- Ignorowanie obwodów bezpieczeństwa - zwykły styk rozwierny nie zawsze spełnia wymagania monitorowania stanu.
- Brak testu po montażu - bez próby działania nie wiadomo, czy sygnał naprawdę dochodzi tam, gdzie trzeba.
- Przekroczenie obciążalności - nawet mały nadmiar prądu potrafi skrócić żywotność i wprowadzić błędne sygnały.
W obwodach bezpieczeństwa szczególnie pilnuję, czy potrzebny jest kontakt zwierciadlany, a nie zwykły NC. To nie jest kosmetyczna różnica, tylko kwestia tego, czy sterownik bezpieczeństwa dostanie wiarygodną informację zwrotną o stanie aparatu. Jeśli zignoruje się ten detal, układ może wyglądać poprawnie na schemacie, a w realnym stanie awarii już nie działać tak, jak powinien.
Drugim częstym błędem jest mieszanie zastosowań. Jeden kontakt może świetnie sprawdzić się do lampki sygnalizacyjnej, ale już nie do logiki bezpieczeństwa albo pracy w trudnym środowisku. Dlatego przed zamówieniem wolę przejść przez prostą checklistę niż później szukać przyczyny losowych błędów w rozdzielnicy. To prowadzi do ostatniej, bardzo praktycznej części.
Co sprawdzam przed zamówieniem i montażem
Jeśli miałbym zostawić jedną prostą zasadę, brzmiałaby tak: najpierw aparat i funkcja, dopiero potem cena. W praktyce przed montażem sprawdzam pięć rzeczy i ta kolejność zwykle oszczędza czas na budowie oraz na późniejszym serwisie.
- Dokładny model aparatu i jego serię.
- Wymagany układ torów, czyli NO, NC lub zestaw przełączny.
- Obciążenie elektryczne w obwodzie sterowania, a nie tylko ogólną „wytrzymałość”.
- To, czy obwód ma element bezpieczeństwa i wymaga wersji mechanicznie sprzężonej.
- Po montażu - test sygnalizacji, blokady i reakcji sterownika albo lampki kontrolnej.
W dobrze zaprojektowanej instalacji ten niewielki element robi dużo więcej, niż widać na pierwszy rzut oka. Uporządkowuje sygnały, upraszcza diagnostykę i pozwala bezpiecznie połączyć tor mocy z automatyką. Jeżeli traktuje się go jako część logiki sterowania, a nie jako przypadkowy dodatek, rozdzielnica, układ PV albo szafa automatyki stają się po prostu przewidywalne w pracy i łatwiejsze w utrzymaniu.
