Podłączenie lampy i włącznika - Zrób to bezpiecznie i dobrze!

Podłączenie lampy z włącznikiem wygląda prosto tylko na pierwszy rzut oka. W praktyce liczy się kolejność działań, poprawne rozpoznanie przewodów i świadomość, że w instalacji 230 V najważniejsze jest bezpieczeństwo, a nie sama wygoda montażu. W tym poradniku pokazuję, jak podejść do tematu spokojnie i poprawnie: od rozpoznania przewodów, przez sam schemat połączeń, aż po błędy, które najczęściej psują cały efekt.

Jak działa prosty obwód oświetleniowy

Jeśli rozbierasz temat na czynniki pierwsze, obwód lampy z pojedynczym łącznikiem jest naprawdę prosty. Zasilanie trafia do włącznika, z włącznika wraca do lampy przewodem fazowym przełączanym, a przewód neutralny idzie do oprawy bez przerywania. W przypadku metalowej lampy dochodzi jeszcze przewód ochronny PE, który ma odprowadzić niebezpieczne napięcie w razie awarii.

To właśnie dlatego najważniejsza zasada brzmi: włącznik rozłącza fazę, nie neutralny. Gdy zrobisz odwrotnie, lampa może działać pozornie poprawnie, ale część oprawy nadal pozostanie pod napięciem. Tego błędu nie widać od razu, a konsekwencje są dużo poważniejsze niż zwykły brak światła.

W nowych instalacjach te kolory zwykle pomagają, ale w starszych domach bywa różnie. Dlatego zanim cokolwiek połączysz, traktuj kolory jako wskazówkę, a nie dowód. To naturalny moment, żeby przejść od teorii do przygotowania pracy, bo właśnie tam większość osób popełnia pierwszy błąd.

Jak przygotować się do pracy bez zgadywania

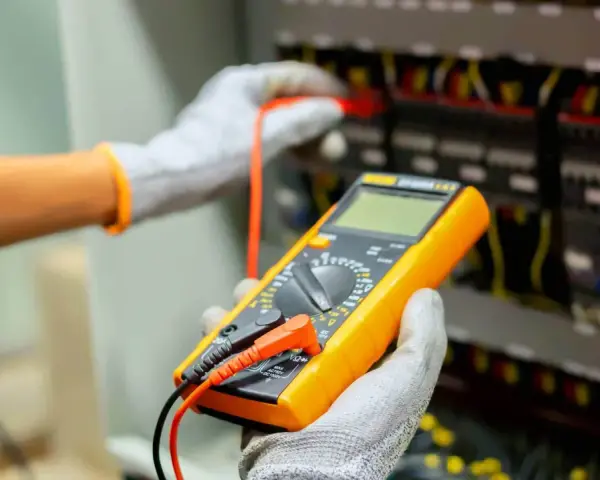

Ja zawsze zaczynam od odłączenia odpowiedniego obwodu w rozdzielnicy, a potem sprawdzam, czy naprawdę nie ma napięcia. Samo „wyłączenie światła” na ścianie nie wystarcza, bo w puszce nadal może być przewód pod napięciem. Najpewniejszy jest tester dwubiegunowy albo miernik, a nie klasyczny próbnik neonowy, który potrafi pokazać mylący wynik.

Do pracy przydają się też proste narzędzia: śrubokręt z izolowaną rękojeścią, ściągacz izolacji, złączki sprężynowe lub dobre zaciski śrubowe oraz latarka. Jeśli przewód trzeba odizolować, zwykle wystarcza około 8-10 mm gołej żyły, ale zawsze warto sprawdzić zalecenia producenta złączki. W obwodach oświetleniowych w domach bardzo często spotyka się przewody o przekroju 1,5 mm², choć nie należy zakładać tego w ciemno.

• Wyłącz obwód w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem.
• Sprawdź brak napięcia na przewodach w suficie i przy łączniku.
• Przygotuj złączki, narzędzia i miejsce na odkładanie śrubek.
• Oceń stan izolacji, puszki i oprawy jeszcze przed montażem.
• Jeśli widzisz nadpalenia, pęknięcia albo aluminiowe żyły, zatrzymaj pracę.

Takie przygotowanie zajmuje kilka minut, ale oszczędza godzinę szukania błędu później. Kiedy wszystko jest już sprawdzone, można przejść do samego połączenia przewodów.

Jak podłączyć lampę i włącznik krok po kroku

W standardowym układzie cała logika jest jedna: zasilanie wchodzi do łącznika, a z niego wraca do lampy jako faza przełączana. Neutralny i ochronny idą do oprawy osobno, bez prowadzenia ich przez wyłącznik. Jeśli masz zwykły łącznik jednobiegunowy, to właśnie ten schemat jest najczęściej właściwy.

1. Oznacz przewody, zanim cokolwiek odłączysz. Nawet prosty marker albo zdjęcie telefonu ratują później czas.
2. Podłącz przewód fazowy zasilający do zacisku wejściowego włącznika, zwykle oznaczonego jako L.
3. Z wyjścia włącznika poprowadź przewód do zacisku fazowego lampy. To będzie faza przełączana.
4. Połącz przewód neutralny zasilania z neutralnym lampy w złączce, bez przerywania przez łącznik.

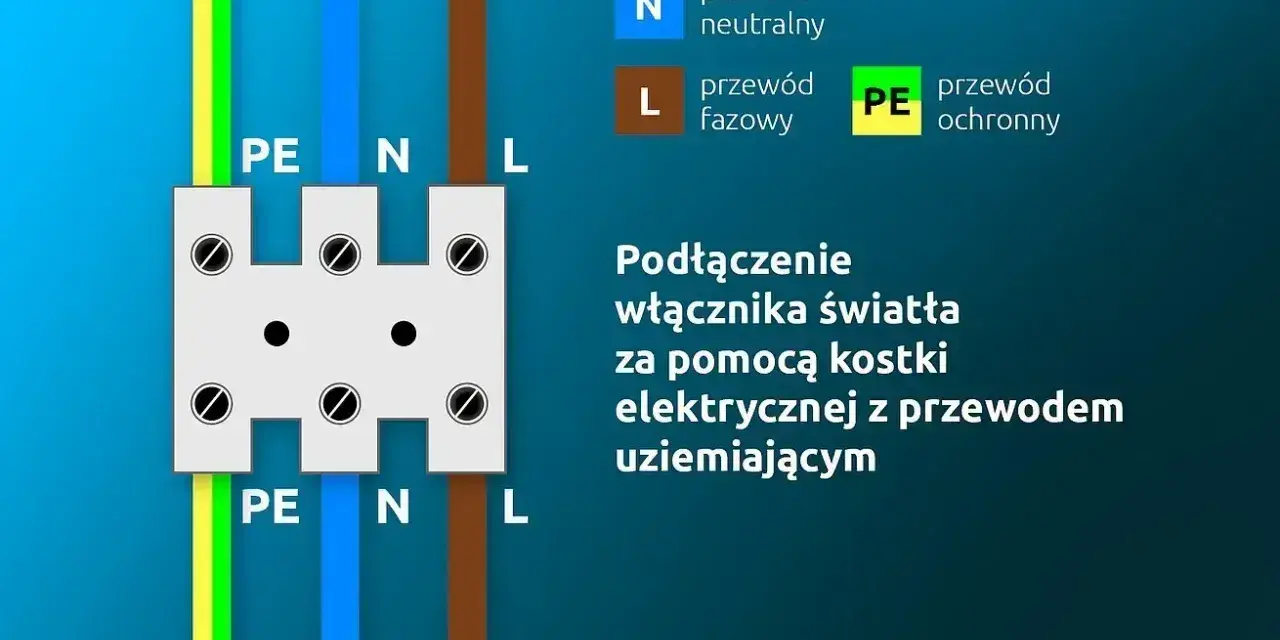

5. Przewód ochronny PE połącz z zaciskiem ochronnym oprawy, jeśli lampa go posiada.
6. Sprawdź, czy żadna goła żyła nie wystaje poza zacisk i czy przewody nie są naprężone.
7. Zamknij puszkę, zamocuj oprawę i dopiero wtedy załącz zasilanie testowe.

Jeśli oprawa nie ma zacisku ochronnego

To zwykle oznacza lampę klasy II, czyli podwójnie izolowaną. W takim przypadku przewodu PE nie podłącza się do oprawy, ale nie wolno go ignorować, jeśli jest obecny w instalacji. Najbezpieczniej zostawić go zgodnie z zasadami instalacji, a nie „ucinać na wszelki wypadek”.

Przeczytaj również: Pomiar rezystancji izolacji - Normy, badanie i najczęstsze błędy

Jeśli włącznik jest podświetlany albo inteligentny

Tu wszystko bywa bardziej kapryśne. Część modeli potrzebuje przewodu neutralnego w puszce, a część działa bez niego. Podświetlany łącznik może też powodować lekkie żarzenie LED po wyłączeniu, więc jeśli lampa mruga albo świeci słabo mimo wyłączenia, winny nie zawsze jest sam moduł LED.

W praktyce najważniejsze jest to, aby połączenia były stabilne i czytelne. Kiedy wiesz już, jak wygląda standardowy układ, łatwiej rozpoznać sytuacje, w których schemat trzeba zmienić.

Kiedy schemat połączeń się zmienia

Nie każda lampa i nie każdy łącznik pracują według identycznego układu. Inaczej podłącza się prostą oprawę sufitową, inaczej żyrandol z dwoma sekcjami, a jeszcze inaczej nowoczesny łącznik dotykowy lub ściemniacz. Właśnie dlatego warto porównać najczęstsze warianty, zanim uznasz, że masz „nietypową awarię”.

Tu właśnie widać, dlaczego nie warto kopiować jednego schematu do wszystkich przypadków. Jeśli instalacja jest starsza albo ktoś wcześniej już ją przerabiał, zyskujesz więcej, czytając układ przewodów niż patrząc wyłącznie na kolor izolacji. Po takim porównaniu łatwiej też wyłapać błędy, które na pierwszy rzut oka wyglądają niewinnie.

Najczęstsze błędy, które robią kłopoty

Najgorsze błędy przy podłączaniu lampy nie zawsze kończą się od razu zwarciem. Częściej powodują coś bardziej podstępnego: brak pewności, że instalacja jest bezpieczna, grzanie się złączek albo dziwne zachowanie LED-ów. To właśnie dlatego warto je znać zanim zacznie się montaż.

• Przerywanie neutralnego zamiast fazy - lampa gaśnie, ale część obwodu nadal może być pod napięciem.
• Luz w zaciskach - po czasie pojawia się grzanie, migotanie albo całkowity brak styku.
• Ufanie samym kolorom - w starszych instalacjach przewody bywają oznaczone inaczej niż dziś.
• Brak PE przy metalowej oprawie - to błąd, którego nie wolno bagatelizować.
• Za dużo odsłoniętej żyły - nawet kilka milimetrów wystarczy, by zrobić problem w puszce.
• Mieszanie przewodów z różnych obwodów - potrafi wywołać dziwne, trudne do znalezienia awarie.

Do tego dochodzi jeszcze jeden typowy kłopot: ktoś skręca przewody „na szybko”, a potem upycha wszystko w zbyt małej puszce. Taki montaż może działać dziś, ale za kilka miesięcy zaczyna się luzować. Jeśli chcesz mieć spokój, połączenia muszą być stabilne mechanicznie, a puszka nie może być przeciążona przewodami. To dobry moment, żeby uczciwie powiedzieć, kiedy samodzielna praca przestaje mieć sens.

Kiedy warto odpuścić samodzielny montaż

Nie każda wymiana lampy to dobry projekt na popołudnie. Jeśli instalacja jest stara, przewody są aluminiowe, w puszce brakuje miejsca albo nie masz pewności, co jest fazą, lepiej zapłacić za usługę niż ryzykować. W praktyce prosty montaż oprawy i sprawdzenie połączeń przez elektryka zwykle kosztuje orientacyjnie 150-350 zł, a przy diagnostyce, przeróbkach lub pracy na starej instalacji częściej trzeba liczyć 300-600 zł i więcej, zależnie od miasta i zakresu.

Ja traktuję to prosto: jeśli pytanie brzmi „czy da się to zrobić?”, to jeszcze nie jest problem. Jeśli natomiast brzmi „czy na pewno zrobię to bezpiecznie i zgodnie ze sztuką?”, lepiej zatrzymać się wcześniej. Przy instalacjach elektrycznych granica między prostą wymianą a realnym ryzykiem bywa bardzo cienka.

Co sprawdzić po złożeniu instalacji, zanim uznasz pracę za skończoną

Po włączeniu zasilania nie kończyłbym pracy od razu. Najpierw sprawdzam, czy włącznik steruje tylko tą lampą, którą miał sterować, czy oprawa świeci stabilnie i czy po kilku minutach nie pojawia się grzanie przy zaciskach. Jeśli masz LED, zwróć uwagę na migotanie, bardzo delikatne żarzenie po wyłączeniu albo buczenie zasilacza. To sygnały, że coś w układzie trzeba poprawić, a nie „przyzwyczaić się do tego”.

• Włącz i wyłącz lampę kilka razy, żeby upewnić się, że łącznik działa płynnie.
• Sprawdź, czy oprawa nie ma luzów i czy maskownica dobrze przylega.
• Po 10-15 minutach dotknij ostrożnie okolice połączeń, by ocenić, czy nic się nie grzeje.
• Jeśli masz lampę LED, zweryfikuj kompatybilność z łącznikiem podświetlanym lub ściemniaczem.
• Przy okazji warto wybrać źródło światła o rozsądnej mocy i barwie, bo to realnie wpływa na rachunki i komfort.

Jeśli wymieniasz oświetlenie w domu, to właśnie tu pojawia się dodatkowa korzyść: dobrze dobrana lampa LED zużywa mniej energii, a poprawnie podłączony łącznik po prostu nie przeszkadza jej działać tak, jak powinien. W praktyce najbardziej opłaca się połączyć poprawny montaż z rozsądnym wyborem źródła światła, bo wtedy zyskujesz i bezpieczeństwo, i niższe zużycie prądu.
