Przekładniki prądowe są jednym z tych elementów instalacji, o których przypomina się zwykle wtedy, gdy trzeba zacząć mierzyć energię, dobrać zabezpieczenia albo uporządkować pracę rozdzielnicy. W praktyce decydują o tym, czy licznik pokaże sensowne wartości, czy przekaźnik zadziała w odpowiednim momencie i czy system monitoringu będzie miał wiarygodne dane. Z mojego doświadczenia najwięcej problemów bierze się nie z teorii, tylko z błędnego doboru przekładni, klasy dokładności i obciążenia wtórnego.
Najważniejsze rzeczy, które trzeba ustalić przed doborem przekładnika
- Do pomiaru, rozliczeń i zabezpieczeń wybiera się inne klasy dokładności, nawet jeśli sam przekładnik wygląda podobnie.
- W praktyce kluczowe są cztery dane: prąd pierwotny, prąd wtórny, klasa dokładności i obciążenie w VA.
- W instalacjach z dłuższymi przewodami wtórnymi często lepiej sprawdza się 1 A niż 5 A.
- Wtórnego obwodu nie zostawia się otwartego pod napięciem pierwotnym, bo to realne zagrożenie dla ludzi i aparatury.
- W modernizacjach i pomiarach tymczasowych wygodny bywa rdzeń otwierany, a w nowych rozdzielnicach częściej wygrywa konstrukcja zamknięta.
Jak działa przekładnik i gdzie się go stosuje

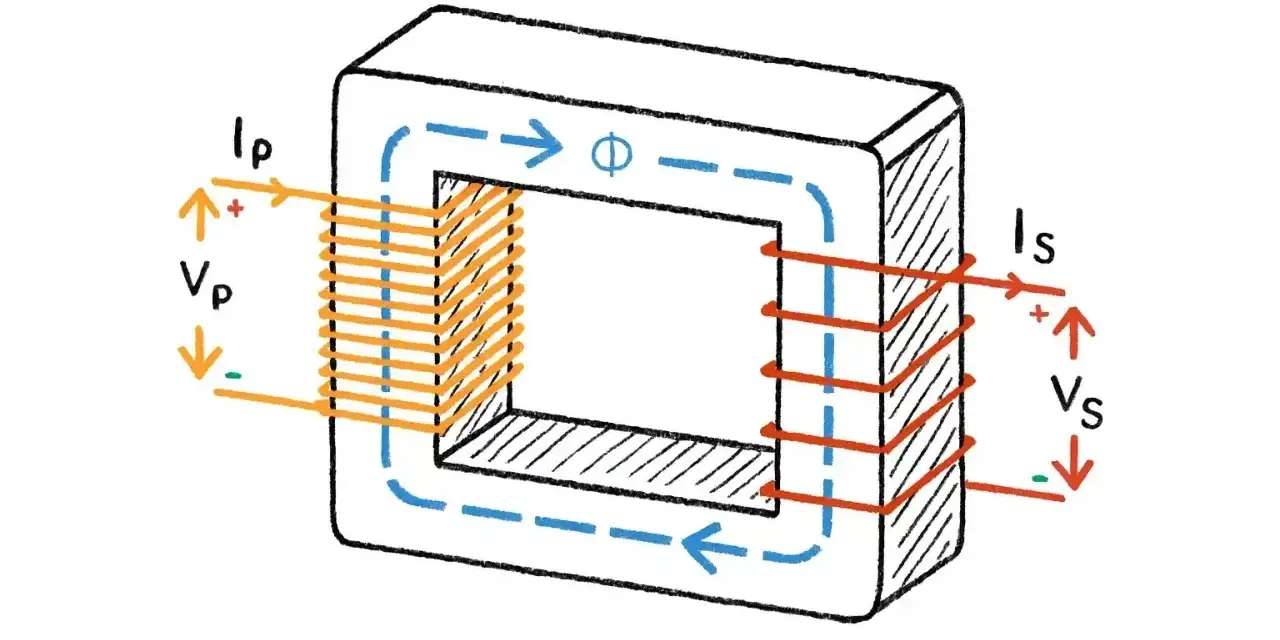

W uproszczeniu to transformator prądowy: prąd płynący w obwodzie pierwotnym wytwarza w rdzeniu strumień, a na uzwojeniu wtórnym pojawia się proporcjonalny, bezpieczniejszy do pomiaru prąd. Najczęściej spotyka się przekładnie typu 100/5 A, 200/1 A albo podobne, co oznacza, że odpowiednio duży prąd po stronie pierwotnej jest odwzorowany jako mniejszy prąd po stronie wtórnej. Dzięki temu można podłączyć analizator, licznik energii, przekaźnik zabezpieczeniowy albo system BMS bez prowadzenia przez nie setek amperów.
Ja patrzę na to przede wszystkim jak na element pośredniczący między „dużą energią w torze mocy” a „precyzyjnym pomiarem i automatyką”. Taki przekładnik daje też galwaniczne oddzielenie aparatury od obwodu mocy, co ma znaczenie w rozdzielnicach, układach półpośrednich i w instalacjach fotowoltaicznych, gdzie trzeba mierzyć przepływy energii bez ingerencji w główny tor zasilania. To właśnie dlatego ten sam typ urządzenia może pracować przy liczniku rozliczeniowym, przy monitoringu autokonsumpcji albo przy zabezpieczeniu odpływu.
Jest jednak jeden warunek, którego nie wolno lekceważyć: wtórnego obwodu nie zostawia się otwartego, gdy po stronie pierwotnej płynie prąd. W takim stanie na zaciskach wtórnych może pojawić się bardzo wysokie napięcie, a to grozi uszkodzeniem aparatury i porażeniem. Ten detal wraca później przy montażu, ale warto go zapamiętać od razu, bo w praktyce ratuje sprzęt i czas. Gdy wiemy już, jak to działa, można przejść do parametrów, które naprawdę mają znaczenie przy wyborze.
Jakie parametry naprawdę decydują o wyborze
Na tabliczce znamionowej łatwo zgubić się w skrótach, ale w praktyce liczą się przede wszystkim liczby i ich konsekwencje dla całego układu. W normatywnej praktyce spotyka się dziś najczęściej klasy dokładności pomiarowej 0,1, 0,2, 0,5, 1, a w zastosowaniach specjalnych także 0,2S i 0,5S. Do zabezpieczeń używa się klas 5P i 10P, bo tam ważniejsze jest zachowanie poprawnego działania przy przeciążeniu niż metrologiczna precyzja w całym zakresie pracy.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Prąd pierwotny | Maksymalny prąd, który ma być odwzorowany po stronie wtórnej | Dobieram go do realnego obciążenia z niewielkim zapasem, ale bez przesadnego przewymiarowania |
| Prąd wtórny | Najczęściej 1 A albo 5 A | 1 A wybieram częściej przy długich trasach kablowych, 5 A bywa wygodne w prostszych układach |
| Klasa dokładności | Dopuszczalny błąd pomiaru | Do rozliczeń wybieram klasę wyższą, do monitoringu wystarczy często 0,5 lub 1 |
| Obciążenie wtórne | Suma impedancji urządzeń i przewodów, zwykle podawana w VA | Sprawdzam całe torowanie, nie tylko sam licznik |
| FS lub ALF | Parametr bezpieczeństwa przyrządu albo graniczny współczynnik dokładności | Ma znaczenie odpowiednio w pomiarze i w zabezpieczeniach, zwłaszcza przy dużych przetężeniach |
| Rodzaj rdzenia | Zamknięty, otwierany, z kilkoma uzwojeniami | Wybór zależy od tego, czy montuję nową rozdzielnicę, czy modernizuję gotową instalację |
Warto też pamiętać o obciążeniu znamionowym. To nie jest abstrakcyjna wartość z katalogu, tylko praktyczny limit, przy którym przekładnik zachowuje deklarowaną dokładność. Jeśli do wtórnego obwodu dołożysz zbyt długie przewody, analizator z większym poborem albo kilka urządzeń naraz, błąd może urosnąć szybciej, niż sugeruje sama tabliczka. Dlatego ja zawsze liczę cały tor, a nie pojedynczy element. Gdy te podstawy są jasne, przechodzę do podziału według zastosowania.
Jak dobrać go do pomiaru, rozliczeń i zabezpieczeń
Najprościej rozdzielam dobór na trzy scenariusze, bo każdy z nich stawia inne wymagania. Inaczej wybieram element do prostego monitoringu zużycia w budynku, inaczej do układu rozliczeniowego, a jeszcze inaczej do toru zabezpieczeniowego w rozdzielnicy SN lub NN. To brzmi prosto, ale właśnie tu najczęściej pojawiają się kosztowne pomyłki.
| Zastosowanie | Najczęściej wybierana klasa | Praktyczne wskazówki |
|---|---|---|
| Monitoring energii i BMS | 0,5 lub 1, czasem 0,5S | Wystarcza przy kontroli zużycia, bilansowaniu faz i analizie autokonsumpcji |
| Rozliczenia energii | 0,2S lub 0,5S | Tu ważna jest wysoka dokładność, zgodność z wymaganiami projektu i często również wzorcowanie |
| Zabezpieczenia | 5P10, 10P10 i podobne | Liczy się poprawne zachowanie przy zwarciu i odpowiedni współczynnik graniczny dokładności |
Jeśli mam instalację z długą trasą między przekładnikiem a licznikiem, zwykle preferuję 1 A zamiast 5 A. Przy niższym prądzie wtórnym łatwiej utrzymać rozsądne obciążenie przewodów i mniejsze straty, a to przekłada się na stabilniejszy pomiar. W obiektach o bardzo zmiennym profilu pracy, na przykład z fotowoltaiką i nocnym spadkiem poboru, sens mają też wersje S, bo lepiej trzymają dokładność przy niższych wartościach prądu. Przy zabezpieczeniach patrzę odwrotnie: nie na „ładny” pomiar, tylko na to, czy element nie nasyci się za wcześnie i nie oszuka przekaźnika.
W praktyce rozliczeniowej dochodzi jeszcze kwestia wymagań operatora lub projektu. Zdarza się, że sam dobór przekładni jest poprawny technicznie, ale nie przechodzi odbioru, bo nie zgadza się klasa, dokumentacja albo sposób montażu. Dlatego przy rozliczeniach nie improwizuję. Po tym etapie pozostaje już tylko wybrać właściwy typ konstrukcji, a to bardzo zmienia wygodę montażu.
Jakie typy sprawdzają się w różnych instalacjach
W katalogach łatwo wpaść w pułapkę myślenia, że każdy model robi to samo. Nie robi. Różni je sposób montażu, dokładność, wygoda serwisowa i odporność na warunki pracy. W nowych rozdzielnicach lubię konstrukcje zamknięte, bo dają porządek i zwykle lepszą powtarzalność. W modernizacjach wygrywa rdzeń otwierany, bo pozwala założyć przekładnik bez rozpinania instalacji.
| Typ | Mocna strona | Ograniczenie | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Zamknięty, toroidalny | Dobra stabilność i powtarzalność | Trzeba przełożyć przewód lub szynę przez okno | Nowe rozdzielnice, stałe instalacje, pomiary wymagające większej kontroli |
| Z otwieranym rdzeniem | Szybki montaż bez wyłączania toru | Wymaga bardzo starannego domknięcia rdzenia | Modernizacje, rozbudowy, monitoring energii, szybkie retrofit’y |
| Na szynę | Porządek w zabudowie i kompaktowy montaż | Trzeba dopasować go do geometrii szyny | Rozdzielnice NN, układy pomiarowe, szafy sterownicze |
| Z uzwojeniem pierwotnym | Przydatny, gdy nie ma klasycznego przewodu do przewleczenia | Mniej uniwersalny przy większych prądach | Niższe zakresy, specjalne aplikacje, kompaktowe układy |
| Z dwoma rdzeniami | Można rozdzielić pomiar i zabezpieczenie | Większy koszt i większe gabaryty | Układy, w których jeden tor ma liczyć energię, a drugi chronić instalację |
Gdybym miał wskazać najpraktyczniejsze podejście, powiedziałbym tak: do modernizacji biorę model otwierany, a do nowej rozdzielnicy wybieram konstrukcję, która najlepiej pasuje do układu szyn i przewodów. To oszczędza czas i zmniejsza ryzyko błędu. Ale sam wybór typu nie wystarczy, jeśli montaż będzie zrobiony niedbale, więc właśnie tam pojawia się najwięcej problemów.
Jak uniknąć błędów przy montażu i podłączeniu
Najczęstszy błąd, który widzę, to traktowanie zacisków i kierunku montażu jak szczegółu bez znaczenia. To nie jest detal. Oznaczenia typu S1/S2 albo kierunek P1/P2 mają bezpośredni wpływ na to, czy pomiar mocy i energii będzie poprawny. Jeśli odwrócisz polaryzację, możesz dostać błędny znak mocy czynnej, a w systemie bilansowania energii robi się od razu chaos.
- Nie zostawiaj wtórnego obwodu otwartego, gdy pierwotny jest pod obciążeniem.
- Domykaj rdzeń do końca i sprawdzaj, czy element nie ma luzu montażowego.
- Nie mieszaj kierunku przepływu bez sprawdzenia oznaczeń producenta.
- Licząc obciążenie wtórne, uwzględniaj także przewody, a nie tylko licznik lub przekaźnik.
- Każda faza powinna mieć własny przekładnik, jeśli mierzysz układ trójfazowy.
- Przed uruchomieniem sprawdzaj ciągłość obwodu wtórnego i poprawność zacisków.
W instalacjach z otwieranym rdzeniem zwracam szczególną uwagę na to, czy przewód przechodzi dokładnie przez środek okna i czy rdzeń po zapięciu nie jest skręcony. Nawet niewielkie odchylenie potrafi pogorszyć wynik bardziej, niż wielu instalatorów zakłada. Dobrą praktyką jest też krótkie testowe porównanie wskazań z referencyjnym pomiarem, zanim odda się układ do pracy. To niewielki koszt w czasie, a często oszczędza całą reklamacyjną wymianę. Po stronie użytkowej szczególnie mocno widać to w energetyce i fotowoltaice, gdzie przekładnik jest częścią większego układu sterowania.
Gdzie daje największą różnicę w energetyce i fotowoltaice
W budynkach i obiektach przemysłowych taki element robi największą robotę tam, gdzie nie wystarcza prosty odczyt z licznika głównego. W systemach zarządzania energią pomaga rozbić zużycie na obwody, wykryć asymetrię faz i szybciej znaleźć odbiorniki, które generują nadmierny pobór. W instalacjach fotowoltaicznych dochodzi jeszcze bilansowanie produkcji, autokonsumpcji i eksportu do sieci. Bez poprawnego pomiaru łatwo błędnie ocenić, czy problemem jest falownik, magazyn energii, czy po prostu źle rozłożone fazy.
Ja szczególnie cenię te rozwiązania w obiektach, gdzie prąd płynie w wielu kierunkach jednocześnie: z sieci, z PV, z magazynu i do ładowarek EV. Wtedy przekładnik przestaje być tylko dodatkiem do pomiaru, a staje się punktem odniesienia dla całego sterowania energią. Przy takich zastosowaniach ważne są też wersje z lepszą dokładnością przy niskim obciążeniu, bo instalacja przez dużą część doby pracuje daleko od maksimum. To właśnie różnica między „działa” a „naprawdę pokazuje prawdę o instalacji”.
W praktyce największą wartość dają tam, gdzie decyzje podejmuje się na podstawie danych, a nie intuicji. Jeśli instalacja ma ograniczać koszty energii, wspierać autokonsumpcję albo pilnować jakości zasilania, poprawnie dobrany przekładnik robi dużą różnicę. Zostaje jeszcze ostatnia rzecz: szybka checklista, którą warto mieć przed zamówieniem i odbiorem.
Co sprawdzić przed zakupem i odbiorem
Przed zamówieniem robię prostą listę kontrolną i dzięki temu unikam większości problemów na etapie uruchomienia. To nie jest rozbudowana procedura, tylko kilka pytań, na które trzeba znać odpowiedź jeszcze przed wysłaniem specyfikacji do hurtowni albo wykonawcy.
- Czy przekładnia odpowiada realnemu maksymalnemu prądowi instalacji?
- Czy potrzebuję 1 A czy 5 A po stronie wtórnej?
- Czy aplikacja jest pomiarowa, rozliczeniowa czy zabezpieczeniowa?
- Czy obciążenie wtórne nie przekroczy wartości znamionowej po doliczeniu przewodów?
- Czy sposób montażu pasuje do szyny, przewodu albo kabla?
- Czy kierunek przepływu i oznaczenia zacisków są zgodne z projektem?
- Czy przy rozliczeniach wymagane są dodatkowe dokumenty wzorcowania lub potwierdzenia metrologiczne?
- Czy potrzebuję jednej czy dwóch sekcji pomiarowych, jeśli jeden tor ma liczyć energię, a drugi obsługiwać zabezpieczenie?
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: do pomiaru wybieraj dokładność i stabilność, do zabezpieczeń odporność na przetężenia, a przy modernizacjach stawiaj na montaż, który da się wykonać bez ryzyka dla instalacji. To właśnie wtedy taki element przestaje być dodatkiem do rozdzielnicy, a zaczyna realnie porządkować dane o energii i poprawiać pracę całego systemu.
