W instalacjach elektrycznych jeden niewielki znak potrafi przesądzić o tym, czy schemat czyta się poprawnie. Symbol uziemienia nie jest ozdobą rysunku, tylko skrótem informacji o bezpieczeństwie, połączeniach wyrównawczych i sposobie odniesienia układu do ziemi. W praktyce to właśnie ten detal pomaga odróżnić ochronę przeciwporażeniową od zwykłego punktu odniesienia w elektronice czy automatyce.
W tym tekście wyjaśniam, jak wygląda to oznaczenie, jakie ma warianty, gdzie pojawia się w schematach i na urządzeniach oraz jak nie pomylić go z neutralnym, masą sygnałową albo przewodem PEN. Dorzucam też praktyczny kontekst z instalacji domowych, przemysłowych i fotowoltaicznych, bo tam błędna interpretacja kosztuje najwięcej.
Najważniejsze jest rozróżnienie między oznaczeniem ochronnym, funkcjonalnym i punktem odniesienia
- W schematach elektrotechnicznych ten znak opisuje przede wszystkim sposób połączenia z ziemią albo z punktem odniesienia układu.
- Na urządzeniach najczęściej wskazuje terminal ochronny PE lub miejsce podłączenia przewodu ochronnego.
- Najwięcej błędów wynika z mylenia uziemienia z przewodem neutralnym N oraz z masą sygnałową.
- W instalacjach PV i rozdzielnicach symbol warto czytać razem z legendą, opisem przewodów i dokumentacją producenta.
- Jeśli oznaczenie nie ma kontekstu, sam rysunek nie wystarcza do bezpiecznej interpretacji.

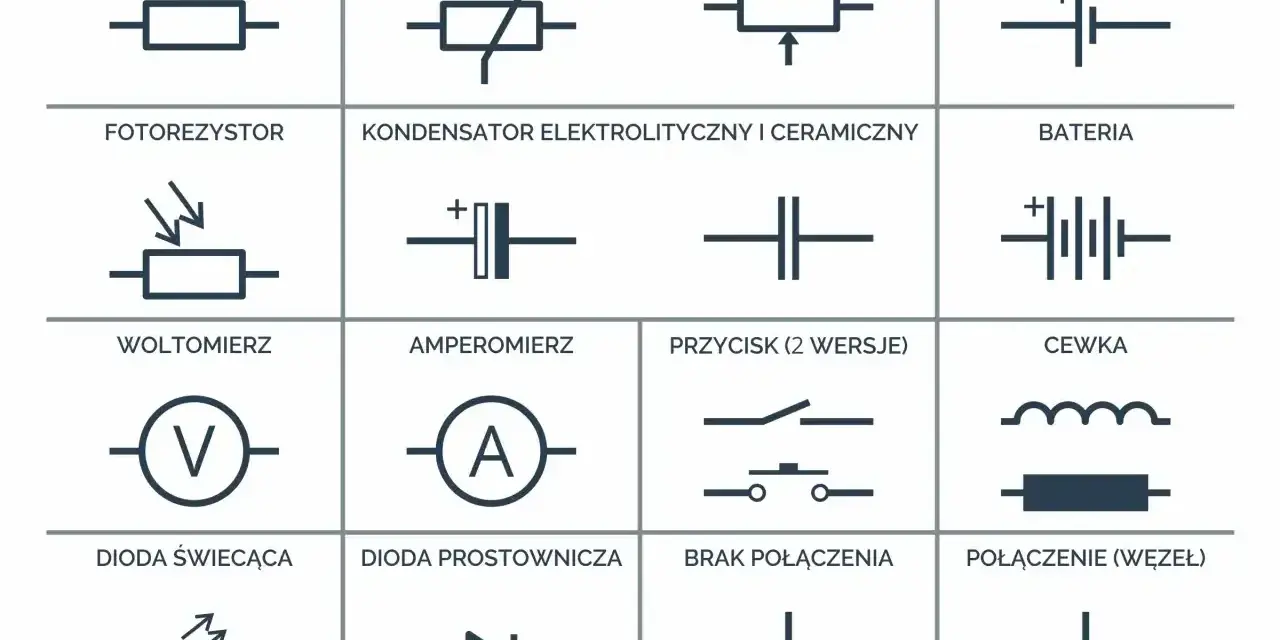

Co oznacza ten znak w schemacie elektrycznym
Na schemacie ten znak informuje, że dany punkt jest połączony z ziemią, z przewodem ochronnym albo z układem odniesienia, od którego liczy się potencjały. Najczęściej ma postać pionowej kreski zakończonej trzema krótszymi, poziomymi liniami o malejącej długości. Normy rozdzielają przy tym dwa światy: IEC 60617 porządkuje symbole używane w schematach elektrotechnicznych, a IEC 60417 opisuje oznaczenia umieszczane na sprzęcie i jego terminalach.
To ważne, bo ten sam prosty znak może oznaczać różne rzeczy zależnie od kontekstu. W jednej dokumentacji będzie chodziło o ochronę przeciwporażeniową, w innej o punkt odniesienia dla elektroniki pomiarowej, a jeszcze w innej o połączenie wyrównawcze. Bez legendy i opisu przewodu nie zgaduję znaczenia na oko. Dzięki temu unikam błędu, który na budowie albo w serwisie bywa bardzo kosztowny. Sam znak nie mówi też, czy chodzi o uziom fundamentowy, szpilkowy czy inny sposób połączenia z ziemią. Żeby to dobrze czytać, warto najpierw rozróżnić najczęściej spotykane warianty.
Jak rozróżnić podstawowe warianty oznaczenia
Najprościej patrzeć na funkcję, a nie tylko na kształt. W praktyce rozróżniam kilka wariantów, które pojawiają się najczęściej i rzeczywiście zmieniają sposób podłączenia albo interpretację schematu.
| Wariant | Co oznacza | Gdzie go spotykam | Co sprawdzam |
|---|---|---|---|
| Uziemienie ogólne | Punkt odniesienia lub połączenie z ziemią | Schematy urządzeń, pomiary, układy odniesienia | Czy to odniesienie sygnałowe, czy bezpieczeństwa |
| Uziemienie ochronne PE | Przewód i terminal ochronny do ochrony przed porażeniem | Rozdzielnice, obudowy, falowniki, gniazda | Czy połączenie jest ciągłe i pewne |
| Uziemienie funkcjonalne FE | Poprawa działania, tłumienie zakłóceń, stabilizacja pracy | Automatyka, elektronika, systemy pomiarowe | Czy producent nie wymaga osobnego prowadzenia |
| Połączenie wyrównawcze | Łączenie części przewodzących w jeden potencjał | Instalacje budynkowe, kotłownie, PV, szafy | Czy obejmuje wszystkie metalowe elementy, które powinny być objęte |
| Masa / ground sygnałowy | Punkt odniesienia obwodu elektronicznego | Elektronika, zasilacze, sterowniki | Czy nie jest mylona z PE |
Dla mnie najważniejsze jest to, że PE służy bezpieczeństwu, a FE często pracy układu. To nie są zamienniki. Jeżeli w dokumentacji widzę tylko prosty znak bez opisu, szukam legendy albo kart technicznych, bo ten sam symbol w różnych materiałach może mieć inną funkcję. Tę różnicę najłatwiej zobaczyć tam, gdzie instalacja ma więcej niż jedno zadanie naraz.
Gdzie ten znak pojawia się najczęściej w praktyce
W instalacji domowej ten znak zobaczysz na obudowach urządzeń, listwach rozdzielczych, gniazdach z bolcem i w miejscach przyłączenia przewodu ochronnego. W przemyśle dochodzą szafy sterownicze, napędy, transformatory, rozdzielnice i systemy automatyki. W fotowoltaice pojawia się szczególnie często przy falownikach, ogranicznikach przepięć, konstrukcjach montażowych i połączeniach wyrównawczych ram modułów.
Właśnie w PV ten detal ma praktyczne znaczenie. Jeśli połączenie ochronne jest źle wykonane albo tylko „symbolicznie” zaznaczone na rysunku, instalacja może nie zachowywać się tak, jak zakłada projektant: ochrona przeciwporażeniowa będzie mniej pewna, a SPD może nie zadziałać tak skutecznie, jak powinien. Ja patrzę na to bardzo przyziemnie: dobry symbol bez dobrego połączenia nie chroni nikogo.
- Falowniki i mikrofalowniki wymagają jednoznacznego zacisku PE.
- Szyny wyrównawcze porządkują potencjały metalowych elementów.
- Ograniczniki przepięć działają sensownie tylko wtedy, gdy mają poprawne odniesienie do ziemi.
- Szafy automatyki często korzystają z FE, żeby ograniczyć zakłócenia w układach pomiarowych.
W praktyce to właśnie w takich miejscach znak przestaje być teorią i zaczyna decydować o tym, czy całość działa stabilnie. Następny krok to odróżnienie, czy patrzymy na schemat, czy na samo urządzenie.
Jak czytać go na schemacie, a jak na obudowie urządzenia
Tu najłatwiej o pomyłkę. Na schemacie znak mówi o relacji elektrycznej, a na obudowie albo zacisku informuje, gdzie fizycznie podłączyć przewód. To podobny język, ale inny poziom szczegółu. Normy IEC właśnie dlatego rozdzielają symbole do diagramów od oznaczeń sprzętowych.
| Miejsce | Co widzę | Jak to interpretuję |
|---|---|---|
| Schemat | Symbol połączenia z ziemią, PE, FE albo bonding | Sprawdzam funkcję punktu i przebieg przewodów, a nie tylko sam znak |
| Obudowa urządzenia | Terminal, śruba lub zacisk z symbolem ochronnym | To miejsce do podłączenia przewodu ochronnego zgodnie z instrukcją |
| Dokumentacja techniczna | Legenda, oznaczenia zacisków, opis przewodów | Tu zwykle jest odpowiedź, czy chodzi o bezpieczeństwo, filtrację zakłóceń, czy oba te cele |
Praktyczna zasada jest prosta: jeśli widzę sam znak bez kontekstu, nie wyciągam wniosku o rodzaju uziemienia. Dopiero opis zacisku, kolor przewodu, numer terminala i legenda schematu zamykają temat. W elektronice i automatyce to szczególnie ważne, bo masa sygnałowa nie musi być połączona z PE, a czasem świadomie nie powinna być połączona bezpośrednio. To prowadzi do kolejnego, bardzo częstego źródła błędów.
Najczęstsze błędy, które widzę w praktyce
Najbardziej ryzykowne błędy są zwykle banalne. Ktoś widzi znak, uznaje, że wszystko „jest uziemione”, i przestaje sprawdzać resztę. W instalacjach elektrycznych to zbyt duże uproszczenie.
- Mylenie przewodu ochronnego PE z neutralnym N. To nie to samo, a w układach z przewodem PEN pomyłka staje się jeszcze bardziej niebezpieczna.
- Traktowanie masy sygnałowej jak przewodu ochronnego. W urządzeniach elektronicznych „ground” bywa punktem odniesienia obwodu, nie elementem ochrony przeciwporażeniowej.
- Odczytywanie symbolu bez legendy. Ten sam znak w różnych dokumentacjach może mieć inną funkcję.
- Pomijanie połączeń wyrównawczych. Metalowa obudowa, rama czy konstrukcja nośna nie „stają się bezpieczne” tylko dlatego, że obok narysowano symbol.
- Zakładanie, że oznaczenie jest wystarczające samo w sobie. W praktyce liczy się ciągłość połączenia, jakość zacisku i zgodność z projektem.
Ja szczególnie uważam na układy TN-C i na sytuacje, w których ktoś rozdziela PEN bez pełnego zrozumienia konsekwencji. To nie jest drobiazg redakcyjny ani estetyczny, tylko realna kwestia bezpieczeństwa. Dlatego następny krok zawsze jest ten sam: sprawdzenie dokumentacji i rzeczywistego połączenia w terenie.
Co sprawdzić przed uruchomieniem instalacji albo zakupem sprzętu
Jeśli przygotowuję instalację do uruchomienia albo oceniam nowy sprzęt, patrzę na kilka rzeczy zanim ktokolwiek poda napięcie. To zwykle oszczędza czas i od razu pokazuje, czy oznaczenia są tylko formalnością, czy rzeczywiście prowadzą do poprawnego montażu.
- Czy w dokumentacji jest legenda symboli i jednoznaczne oznaczenie PE, FE, N, PEN oraz połączeń wyrównawczych.
- Czy terminal ochronny na urządzeniu jest opisany zgodnie z instrukcją producenta i da się go fizycznie wykorzystać bez improwizacji.
- Czy połączenia metalowych elementów, obudów i konstrukcji są wykonane przewodem o właściwym przekroju oraz z odpowiednimi końcówkami.
- Czy wykonano pomiar ciągłości połączeń ochronnych i wyrównawczych. Sam fakt, że przewód „jest przykręcony”, nie wystarcza.
- Czy w instalacji PV przewidziano prawidłowe odniesienie falownika, SPD i konstrukcji montażowej do układu ochronnego.
- Czy projekt nie miesza funkcji ochronnej z funkcjonalną. Jeśli producent wymaga osobnego FE, nie wolno tego zgadywać ani łączyć przypadkowo.
W pomiarach nie szukam jednej magicznej liczby dla wszystkich przypadków, bo poprawność zależy od układu sieci, projektu i wymagań urządzenia. Szukam za to pewnego, niskooporowego i zgodnego z dokumentacją połączenia. To podejście jest mniej efektowne niż liczenie na „ładny symbol”, ale działa w realnej instalacji. A kiedy już to działa, łatwiej docenić, jak dużo mówi jeden mały znak.
Jak czytam ten znak, żeby nie zgubić bezpieczeństwa w szczegółach
Gdy wracam do dokumentacji, zawsze robię trzy rzeczy: sprawdzam, czy symbol stoi w schemacie czy na obudowie, rozróżniam PE od FE i patrzę, czy przewód ochronny ma fizyczną ciągłość aż do punktu odniesienia przewidzianego przez projekt. W instalacjach fotowoltaicznych dodaję do tego jeszcze połączenia wyrównawcze konstrukcji i poprawne odniesienie ograniczników przepięć, bo tam błędne założenie potrafi długo pozostać niewidoczne.
Jeżeli jedno oznaczenie budzi wątpliwości, nie próbuję go interpretować z pamięci. Szukam legendy, opisu zacisku i instrukcji producenta, a przy instalacjach wykonawczych zlecam weryfikację osobie z uprawnieniami. W elektryce to nadal najtańszy sposób, żeby mały znak nie zamienił się w duży problem.
