Schodowe sterowanie światłem ma sens tam, gdzie jedna lampa ma być wygodnie obsługiwana z dwóch miejsc: przy schodach, w długim korytarzu albo obok łóżka. Największe zamieszanie zwykle nie dotyczy samego osprzętu, tylko okablowania: ile przewodów trzeba przewidzieć, co liczyć jako żyłę i dlaczego w jednej instalacji wystarcza prosty układ, a w innej robi się z tego większa wiązka przewodów. Poniżej rozkładam to na czynniki pierwsze i pokazuję, jak podejść do tematu bez zgadywania.
Najważniejsze rzeczy do zapamiętania
- W klasycznym układzie schodowym do sterowania jedną lampą z dwóch miejsc kluczowe są 2 żyły korespondencyjne między łącznikami.
- W praktyce instalacja często wymaga większej liczby przewodów w puszkach, bo dochodzi zasilanie, powrót do lampy, neutralny N i ochronny PE.
- Neutralnego N i ochronnego PE nie prowadzi się na zaciski mechanizmu łącznika schodowego.
- Przy wersji podwójnej albo przy sterowaniu z trzech miejsc liczba żył rośnie i łatwo o błąd na etapie planowania.
- Najczęstszy problem to liczenie samego kabla zamiast funkcji poszczególnych żył.
Najkrótsza odpowiedź o liczbie żył
Jeżeli pytasz wyłącznie o sam mechanizm przełączania, odpowiedź jest prosta: w klasycznym układzie schodowym pracują 2 żyły korespondencyjne między łącznikami. To one przenoszą informację o zmianie stanu i pozwalają włączać lub wyłączać to samo światło z dwóch miejsc.
Jeżeli jednak pytasz o to, jaki przewód warto przewidzieć w ścianie, odpowiedź robi się mniej „zero-jedynkowa”. W praktyce bardzo często spotyka się przewód 3-żyłowy, bo daje większy zapas montażowy i łatwiej nim ułożyć instalację w puszkach. A jeśli liczysz całą trasę od zasilania do lampy, w grę wchodzą już także przewody neutralne i ochronne, więc realna liczba żył w całym układzie bywa wyraźnie większa.
| Co liczysz | Typowa liczba żył | Co to oznacza w praktyce |
|---|---|---|
| Sam układ przełączania dla jednej lampy | 2 | Dwie żyły korespondencyjne łączą oba łączniki |
| Przewód przygotowany w ścianie | 3 | Wygodniejszy montaż i większy zapas przy prowadzeniu w puszce |
| Cała instalacja oświetleniowa w puszkach | 3-5 lub więcej | Zależy od tego, gdzie trafia zasilanie, lampa oraz przewody N i PE |
Ja zawsze zaczynam od jednego pytania: czy liczymy odcinek między łącznikami, czy całą drogę prądu od zasilania do oprawy. Bez tego można bardzo łatwo dojść do sprzecznych wniosków. I właśnie dlatego w kolejnej sekcji rozbijam tę różnicę na konkretne przewody.
Skąd bierze się różnica między 2, 3 i 5 żyłami
W instalacji schodowej nie ma jednego „magicznego” numeru, bo każdy przewód pełni inną rolę. Dwie żyły korespondencyjne odpowiadają za komunikację między łącznikami, ale sama lampa nadal potrzebuje zasilania, a więc także przewodu fazowego, neutralnego i często ochronnego.
- L to faza, czyli przewód zasilający układ.
- Żyły korespondencyjne przenoszą stan przełączenia między łącznikami.
- Powrót do lampy prowadzi fazę już po przełączeniu.
- N to neutralny, który zwykle idzie bezpośrednio do oprawy.
- PE to przewód ochronny, również prowadzony do oprawy, a nie do samego mechanizmu łącznika.
To właśnie tutaj najczęściej pojawia się nieporozumienie. Ktoś patrzy na jedną puszkę i widzi trzy albo pięć żył, po czym zakłada, że tyle samo musi iść „między włącznikami”. Nie zawsze tak jest. Czasem część przewodów służy tylko do przelotu zasilania, a część do samego sterowania. Rozdzielenie tych funkcji bardzo ułatwia planowanie instalacji i późniejszy montaż.

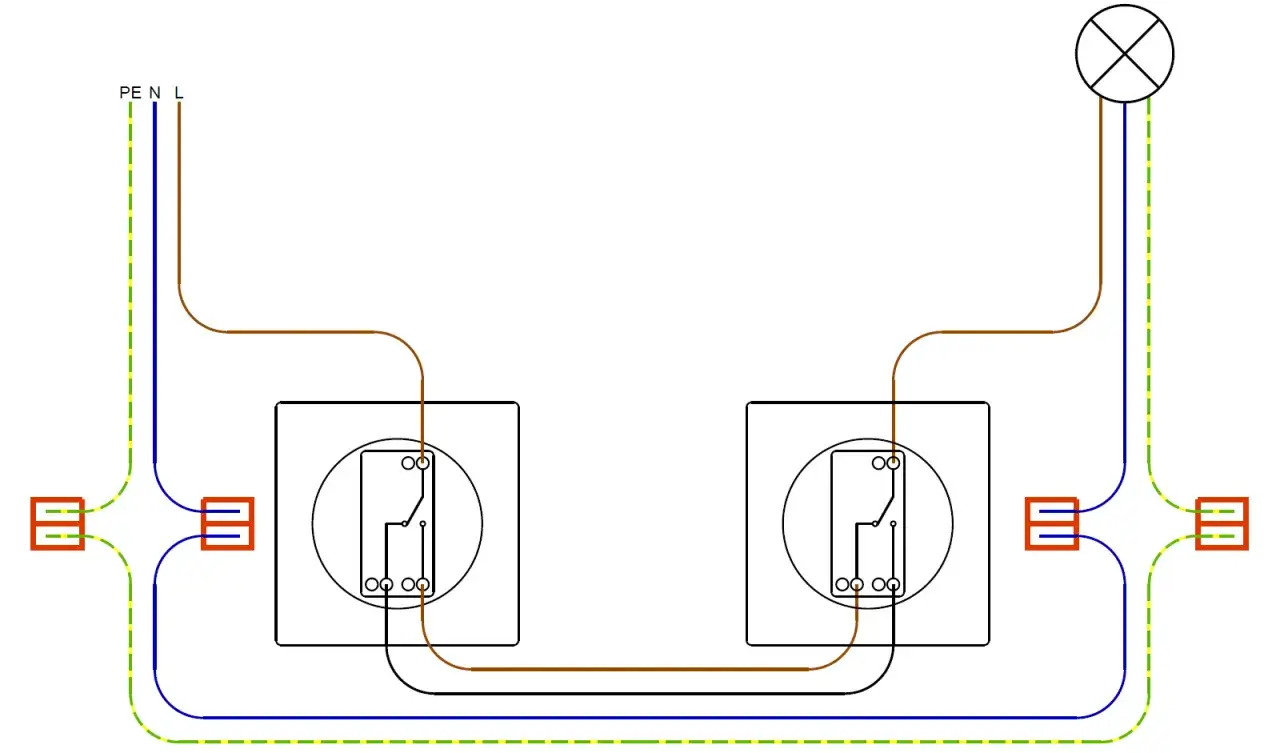

Jak wygląda poprawne połączenie w praktyce
Najprostszy układ schodowy ma dwa łączniki i jedno źródło światła. W pierwszym łączniku faza trafia na zacisk wspólny, zwykle oznaczony jako COM, L albo P. Dwa pozostałe zaciski służą do przewodów korespondencyjnych. W drugim łączniku te same żyły trafiają na zaciski przełączne, a zacisk wspólny prowadzi już powrót do lampy.
Warto zapamiętać jeden prosty porządek:
- W pierwszej puszce podajesz fazę na zacisk wspólny łącznika.
- Dwie żyły korespondencyjne łączą oba łączniki.
- W drugiej puszce zacisk wspólny prowadzi do lampy.
- Neutralny N i ochronny PE łączysz do oprawy osobno, zwykle przez złączki instalacyjne.
Jeśli instalacja jest nowa, zwracam też uwagę na kolory przewodów. W praktyce najczęściej spotyka się brązowy, czarny i szary jako żyły fazowe, ale w starszych instalacjach kolory potrafią być mylące. Dlatego nie opieram się wyłącznie na barwie izolacji, tylko na rzeczywistym pomiarze i oznaczeniu funkcji przewodu. To szczególnie ważne wtedy, gdy później ktoś będzie chciał dołożyć dodatkowy łącznik albo wymienić osprzęt na nowocześniejszy.
Po montażu sprawdzam jeszcze działanie w czterech kombinacjach przełączania. Jeśli światło reaguje tylko w jednej pozycji albo działa tylko z jednego miejsca, zwykle problem leży w zacisku wspólnym albo w zamianie żył korespondencyjnych. W takim układzie zgadywanie rzadko pomaga.
Co się zmienia przy układzie podwójnym lub z łącznikiem krzyżowym
Gdy jedna lampa przestaje wystarczać albo chcesz sterować dwoma niezależnymi obwodami, liczba przewodów rośnie bardzo szybko. I tu już trzeba myśleć nie tylko o samym „ile żył”, ale o całej logice układu.
| Wariant | Ile żył trzeba przewidzieć | Kiedy ma sens |
|---|---|---|
| Pojedynczy schodowy | Najczęściej 2 między łącznikami, w praktyce często przewód 3-żyłowy | Jedna lampa sterowana z dwóch miejsc |
| Podwójny schodowy | Zwykle 5-6 żył lub więcej, zależnie od prowadzenia N i PE | Dwie niezależne sekcje światła sterowane z dwóch miejsc |
| Schodowy z krzyżowym | Dodatkowe 4 żyły na odcinku z łącznikiem krzyżowym | Gdy chcesz sterować z trzech lub większej liczby miejsc |
Łącznik krzyżowy wchodzi wtedy pomiędzy dwa schodowe i pozwala dołożyć kolejne miejsce sterowania bez zmiany całej idei układu. Z kolei wersja podwójna przydaje się tam, gdzie chcesz oddzielnie sterować na przykład oświetleniem głównym i dekoracyjnym. To wygodne, ale od strony okablowania wymaga już dokładniejszego planu. W takich instalacjach najgorszym błędem jest założenie, że „jakoś się upchnie”. Zwykle się nie upycha.
Najczęstsze błędy, które robią bałagan w puszkach
W elektryce największe kłopoty biorą się z drobnych założeń, które na papierze wyglądają niewinnie. Przy schodówce widzę to regularnie.
- Liczenie tylko kabli, a nie funkcji żył.
- Podłączanie neutralnego N do zacisków łącznika.
- Używanie koloru przewodu jako jedynego wyznacznika, bez sprawdzenia rzeczywistego przebiegu instalacji.
- Wciskanie mechanizmu w zbyt płytką puszkę.
- Brak testu połączeń przed zamknięciem osprzętu.
- Brak opisu przewodów przy remoncie, przez co za rok nikt nie wie, co do czego służy.
Najbardziej zdradliwy jest ostatni punkt. Instalacja może działać dziś, ale jeśli nie zostawisz sobie czytelnych oznaczeń, każdy kolejny serwisant będzie zaczynał od zera. Ja przy takich układach wolę poświęcić kilka minut na opisanie przewodów niż później szukać błędu w zamkniętej puszce. To oszczędza czas i nerwy.
Czego dopilnować przed zamknięciem puszek
Jeżeli jesteś na etapie remontu albo dopiero planujesz instalację, warto od razu przewidzieć kilka rzeczy. To drobiazgi, ale właśnie one decydują o tym, czy schodówka będzie wygodna i bezproblemowa przez lata.
- Zostaw zapas przewodu w puszce, najlepiej przynajmniej kilka centymetrów swobodnego luzu.
- Wybieraj głębsze puszki, szczególnie gdy osprzęt ma kilka przewodów i złączek.
- Jeśli myślisz o automatyce lub sterowaniu LED, rozważ doprowadzenie neutralnego N także do miejsca osprzętu.
- Przy brakującej liczbie żył czasem lepiej wybrać przekaźnik bistabilny albo rozwiązanie bezprzewodowe niż próbować obejść instalację prowizorką.
- Jeśli bruzdy są jeszcze otwarte, zostaw peszel lub rezerwę trasy na przyszłość.
W praktyce najlepszy efekt daje nie samo „ile żył”, ale dobre przygotowanie trasy, czytelny układ puszek i odrobina zapasu na przyszłość. Przy oświetleniu schodów i korytarzy to szczególnie ważne, bo właśnie tam światło włącza się często, a każdy późniejszy demontaż jest zwyczajnie niewygodny. Jeśli od początku policzysz przewody rozsądnie, unikniesz kucia ścian i zyskasz instalację, która działa dokładnie tak, jak powinna.
