W elektryce faza to jeden z tych terminów, które brzmią prosto, ale w praktyce decydują o bezpieczeństwie, doborze urządzeń i sposobie działania całej instalacji. Poniżej wyjaśniam, co to jest faza w elektryce, jak odróżnić ją od przewodu neutralnego i ochronnego oraz kiedy ma znaczenie instalacja jednofazowa, a kiedy trójfazowa. Dorzucam też kilka praktycznych wskazówek, które przydają się przy remoncie, wymianie gniazdka czy planowaniu większego odbiornika.
Najkrócej: faza to przewód roboczy pod napięciem, a nie sam prąd
- L oznacza przewód fazowy; w nowych instalacjach najczęściej ma kolor brązowy, czarny albo szary.
- N to przewód neutralny, zwykle niebieski, a PE to przewód ochronny w kolorze żółto-zielonym.
- W instalacji jednofazowej standardem jest 230 V, a w trójfazowej 400 V między fazami.
- Nie warto ufać wyłącznie kolorom żył w starszych instalacjach, bo oznaczenia mogły być wykonane inaczej.
- Faza ma znaczenie przy oświetleniu, gniazdkach, kuchence, pompie ciepła, ładowarce EV i fotowoltaice.
Czym jest faza w instalacji elektrycznej
Najprościej ujmując, faza to ta część obwodu, na której względem przewodu neutralnego pojawia się napięcie zasilające. Ja lubię tłumaczyć to tak: neutralny jest punktem odniesienia, a faza dostarcza energię roboczą do odbiornika. W domowej praktyce mówimy zwykle o przewodzie L, a w układach trójfazowych o L1, L2 i L3.
W prądzie przemiennym faza ma jeszcze drugie, bardziej techniczne znaczenie: opisuje przesunięcie w czasie przebiegów elektrycznych. W polskiej sieci publicznej mamy prąd przemienny 50 Hz, więc pojęcie fazy pojawia się zarówno w zwykłym gniazdku, jak i w rozdzielnicy. To właśnie dlatego w układzie trójfazowym trzy przewody nie działają identycznie w tym samym momencie, tylko są przesunięte względem siebie o 120 stopni. Ten detal nie jest akademicką ciekawostką, tylko powód, dla którego silniki pracują płynniej, a większe obciążenia można rozłożyć rozsądniej. Żeby nie mylić pojęć, warto od razu zobaczyć różnicę między przewodem fazowym, neutralnym i ochronnym.

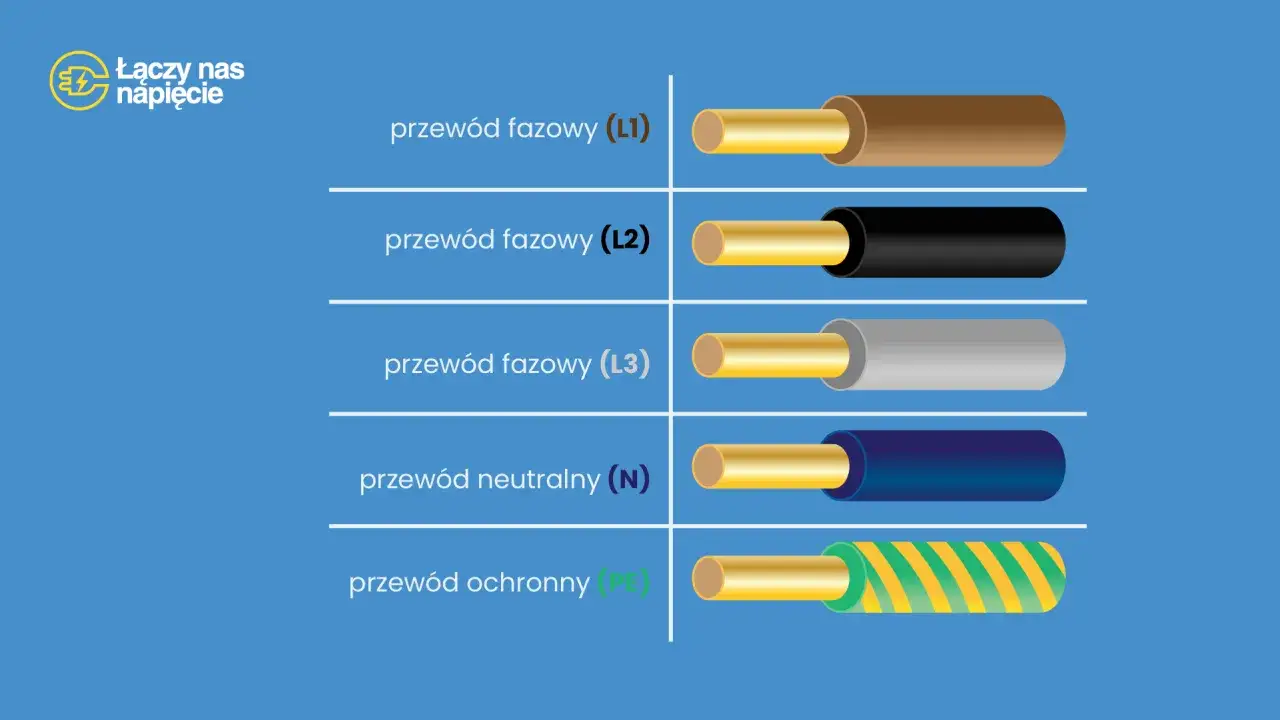

Jak odróżnić fazę od przewodu neutralnego i ochronnego
W nowych instalacjach sytuacja jest dość uporządkowana: przewód fazowy bywa brązowy, czarny albo szary, neutralny ma kolor niebieski, a ochronny jest żółto-zielony. To jednak tylko pierwszy sygnał, a nie dowód. W starszych mieszkaniach kolory potrafią się nie zgadzać z obecnym standardem, więc sam kolor nie wystarcza do bezpiecznej identyfikacji.
| Oznaczenie | Rola | Typowy kolor | Co warto wiedzieć |
|---|---|---|---|
| L / L1-L3 | Przewód fazowy | Brązowy, czarny, szary | To on jest względem N pod napięciem i wymaga największej ostrożności. |
| N | Przewód neutralny | Niebieski | Stanowi tor powrotny prądu roboczego i nie powinien być traktowany jak faza. |
| PE | Przewód ochronny | Żółto-zielony | Służy ochronie przeciwporażeniowej, a nie zasilaniu odbiorników. |
Jeśli muszę mieć pewność, nie zgaduję. Wyłączam obwód, potwierdzam brak napięcia i dopiero wtedy pracuję. Prosty próbnik potrafi wskazać obecność napięcia, ale nie zastępuje pełnego pomiaru. W starszych instalacjach może występować także przewód PEN, który łączy funkcję ochronną i neutralną, więc przy jego identyfikacji najlepiej nie improwizować. Kiedy już wiesz, jak rozpoznać żyły, łatwiej zrozumieć, gdzie ta wiedza ma praktyczne znaczenie w domu i w firmie.
Gdzie faza ma znaczenie na co dzień
W domu najczęściej pamięta się o niej wtedy, gdy coś trzeba podłączyć, wymienić albo rozbudować. Faza ma znaczenie przy każdym obwodzie, ale szczególnie wtedy, gdy urządzenie pobiera większą moc albo gdy zasilanie trzeba rozłożyć na kilka punktów. Właśnie dlatego przy planowaniu kuchni, warsztatu czy instalacji fotowoltaicznej patrzę nie tylko na liczbę gniazd, ale też na to, ile faz realnie ma do dyspozycji budynek.
| Obszar | Dlaczego faza jest ważna | Praktyczny efekt |
|---|---|---|
| Oświetlenie i gniazdka | Podstawowe obwody jednofazowe wymagają poprawnego rozpoznania L, N i PE. | Bezpieczniejsza wymiana osprzętu i mniejsze ryzyko błędu. |
| Płyta indukcyjna i piekarnik | Urządzenia o większej mocy często korzystają z lepszego rozkładu zasilania. | Stabilniejsza praca i mniejsze przeciążenie jednego obwodu. |
| Pompa ciepła i klimatyzacja | Duży pobór mocy wymaga sensownego rozdziału obciążenia. | Mniej problemów z zabezpieczeniami i większy komfort eksploatacji. |
| Fotowoltaika | Liczba faz wpływa na współpracę falownika z domową instalacją. | Lepiej dobrana instalacja i bardziej przewidywalna praca układu. |
| Ładowarka EV | Przy większej mocy trójfazowe zasilanie bywa po prostu wygodniejsze. | Szybsze i równiej rozłożone ładowanie. |
W przypadku fotowoltaiki liczba faz nie jest jedyną zmienną, ale w praktyce wpływa na to, jak dom przyjmuje energię i jak falownik rozdziela moc. To prowadzi do najważniejszego praktycznego rozróżnienia: instalacji jednofazowej i trójfazowej.

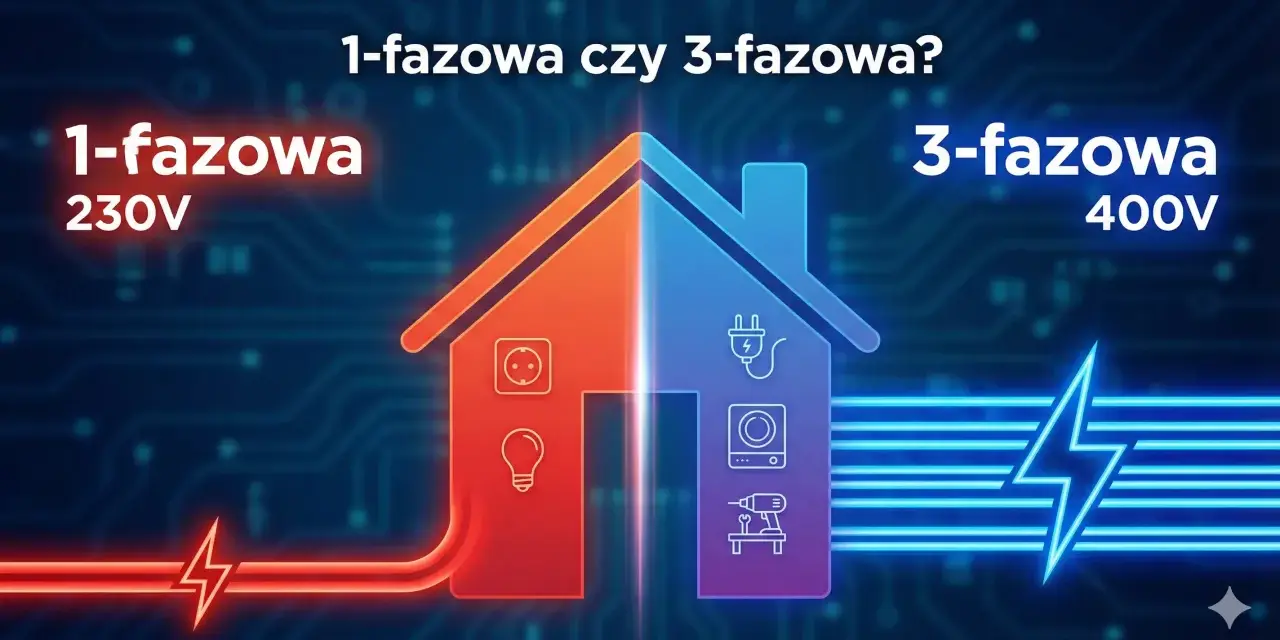

Instalacja jednofazowa a trójfazowa
Jednofazowa instalacja jest prostsza i w wielu mieszkaniach w pełni wystarcza. Trójfazowa, zwana potocznie „siłą”, daje większe możliwości przy urządzeniach o dużym poborze mocy. W praktyce najważniejsze są trzy rzeczy: napięcie, liczba przewodów i sposób rozkładu obciążenia.
| Cecha | Jednofazowa | Trójfazowa |
|---|---|---|
| Napięcie | 230 V między fazą a neutralnym | 230 V między fazą a neutralnym, 400 V między fazami |
| Liczba przewodów roboczych | 1 faza + N + PE | 3 fazy + N + PE |
| Typowe zastosowanie | Mieszkania, mniejsze obciążenia, oświetlenie, standardowe AGD | Większe domy, płyty, pompy ciepła, warsztat, ładowanie EV |
| Zaleta | Prosta i tania w wykonaniu | Lepsze rozłożenie mocy i płynniejsza praca dużych odbiorników |
| Ograniczenie | Łatwiej ją przeciążyć przy dużych odbiornikach | Wymaga bardziej przemyślanego projektu i zabezpieczeń |
Najważniejszy szczegół jest taki, że w trójfazie fazy są przesunięte względem siebie o 120 stopni. Dzięki temu układ działa stabilniej, a większe odbiorniki nie obciążają instalacji w sposób tak nierówny jak przy jednym obwodzie. Dla mnie to właśnie ten moment, w którym teoria zaczyna mieć bardzo praktyczny sens: widać, dlaczego jedna faza to czasem za mało, a trzy potrafią rozwiązać realny problem z mocą. Zanim jednak uznasz sprawę za prostą, trzeba jeszcze powiedzieć wprost o bezpieczeństwie i typowych błędach.
Najczęstsze błędy przy pracy z fazą
Tu nie ma miejsca na zgadywanie. Najczęściej spotykam pięć pomyłek: ufanie samym kolorom przewodów, praca bez wyłączenia zasilania, mylenie N z PE, bagatelizowanie starych instalacji z przewodem PEN i testowanie obwodu byle jakim próbnikiem. Każdy z tych błędów może skończyć się uszkodzeniem sprzętu, zadziałaniem zabezpieczeń albo porażeniem.
- Nie opieraj się wyłącznie na kolorze. W nowej instalacji kolory pomagają, ale w starej mogą wprowadzić w błąd.
- Zawsze potwierdź brak napięcia. Samo wyłączenie bez sprawdzenia to za mało.
- Nie zamieniaj przewodu neutralnego z ochronnym. To nie jest kosmetyczna różnica, tylko inna funkcja w ochronie przeciwporażeniowej.
- Uważaj na układy starego typu. Przewód PEN wymaga większej ostrożności niż klasyczny układ z osobnym N i PE.
- Nie przeciążaj jednej fazy. W kuchni albo przy ładowaniu urządzeń duża moc potrafi szybko pokazać słabe punkty instalacji.
Jeśli mam jedną praktyczną zasadę do przekazania, to właśnie tę: przy pracy z instalacją elektryczną najpierw myślę o bezpieczeństwie, a dopiero potem o wygodzie. Gdy obwód budzi wątpliwości, lepiej wezwać elektryka niż sprawdzać wszystko na szybko. To zwykle oszczędza więcej niż jedną godzinę pracy. Z tego miejsca już tylko krok do sensownego zapamiętania najważniejszych reguł.
Co warto sprawdzić, zanim uznasz temat fazy za zamknięty
Jeżeli chcesz zapamiętać tylko trzy rzeczy, wybierz te: faza to przewód L pod napięciem, kolory przewodów pomagają tylko wtedy, gdy instalacja jest wykonana zgodnie z normą, a większe odbiorniki często wymagają świadomego wyboru między jedną a trzema fazami. W praktyce to wystarcza, żeby lepiej rozumieć rozmowę z elektrykiem, planowanie remontu i dobór urządzeń do domu.
Przy fotowoltaice, ładowarce samochodu elektrycznego czy nowej kuchni ta wiedza szybko przestaje być teoretyczna. Im lepiej rozumiesz, czym jest faza, tym łatwiej uniknąć przypadkowych przeróbek i dobrać instalację do realnego obciążenia, a nie tylko do tego, co akurat pasuje do ściany.
