W dobrze zaprojektowanej rozdzielnicy o jakości instalacji nie decyduje tylko zabezpieczenie, ale też sposób, w jaki prąd jest rozprowadzany do kolejnych obwodów. Szyna zbiorcza porządkuje to zadanie: skraca połączenia, ogranicza spadki napięcia i ułatwia późniejszy serwis. W tym artykule pokazuję, kiedy takie rozwiązanie ma realny sens, z czego się je wykonuje, jak je dobrać i jakie błędy najczęściej powodują przegrzewanie lub awarie.
To rozwiązanie najlepiej działa tam, gdzie liczą się krótka droga prądu i łatwy serwis
- Największą wartość daje tam, gdzie trzeba rozdzielić duże prądy na wiele odpływów.
- Miedź zwykle wygrywa przewodnością, a aluminium masą i ceną, ale wybór zależy od całego układu.
- Dobór nie kończy się na prądzie znamionowym, bo równie ważne są temperatura, zwarcie i sposób montażu.
- W fotowoltaice i magazynach energii liczą się krótkie połączenia, pewny styk i dobra kontrola nagrzewania.
- Większość problemów wynika nie z samego przewodnika, tylko z połączeń, dokręcenia i chłodzenia.
Czym jest szyna zbiorcza i jak działa
Najprościej mówiąc, to przewodzący element, który zbiera prąd z jednego punktu i rozprowadza go do kilku odbiorników. W praktyce liczy się nie tylko sama przewodność, ale też mała liczba połączeń, krótka droga prądu i przewidywalne nagrzewanie. Dlatego w dobrej rozdzielnicy taki element często poprawia czytelność układu bardziej niż kolejny kabel.
Rozróżniam tu dwa poziomy: pojedynczy element w rozdzielnicy i większy szynoprzewód w całym obiekcie. Pierwszy porządkuje rozgałęzienia wewnątrz szafy, drugi prowadzi energię na dłuższych odcinkach między sekcjami instalacji. W obu przypadkach zasada jest ta sama: im mniej przypadkowych styków i dłuższych obejść, tym lepiej dla strat i serwisu.
To prowadzi do pytania, gdzie takie rozwiązanie daje największą przewagę.
Gdzie daje największą korzyść w praktyce
Najczęściej widzę je w rozdzielnicach niskiego napięcia, szafach sterowniczych, centrach sterowania silnikami, szafach UPS, układach ładowania i po stronie DC w fotowoltaice. Tam krótkie, sztywne połączenia robią realną różnicę: łatwiej utrzymać porządek, prościej wymienić aparat i mniejsze jest ryzyko, że ktoś później upcha dodatkowy przewód w ciasnym miejscu.
W PV taka konstrukcja jest szczególnie przydatna w skrzynkach łączeniowych stringów, przy magazynach energii i w torach łączących baterie z falownikiem. Na stronie stałoprądowej każdy słaby styk jest bardziej kłopotliwy niż w AC, więc przewaga dobrze zrobionego rozdziału prądu szybko wychodzi w praktyce. Jeśli instalacja ma mały prąd i niewiele odgałęzień, kabel nadal bywa rozsądniejszy, ale przy większej skali szyna zwykle wygrywa porządkiem i serwisem.
W większych obiektach spotyka się też szynoprzewody zgodne z IEC 61439-6, czyli zamknięte systemy do dystrybucji energii między sekcjami budynku lub hali. To już nie jest detal montażowy, tylko element infrastruktury, który trzeba traktować jak część całego układu zasilania. Skoro wiemy, gdzie się sprawdza, czas przejść do materiału i konstrukcji.

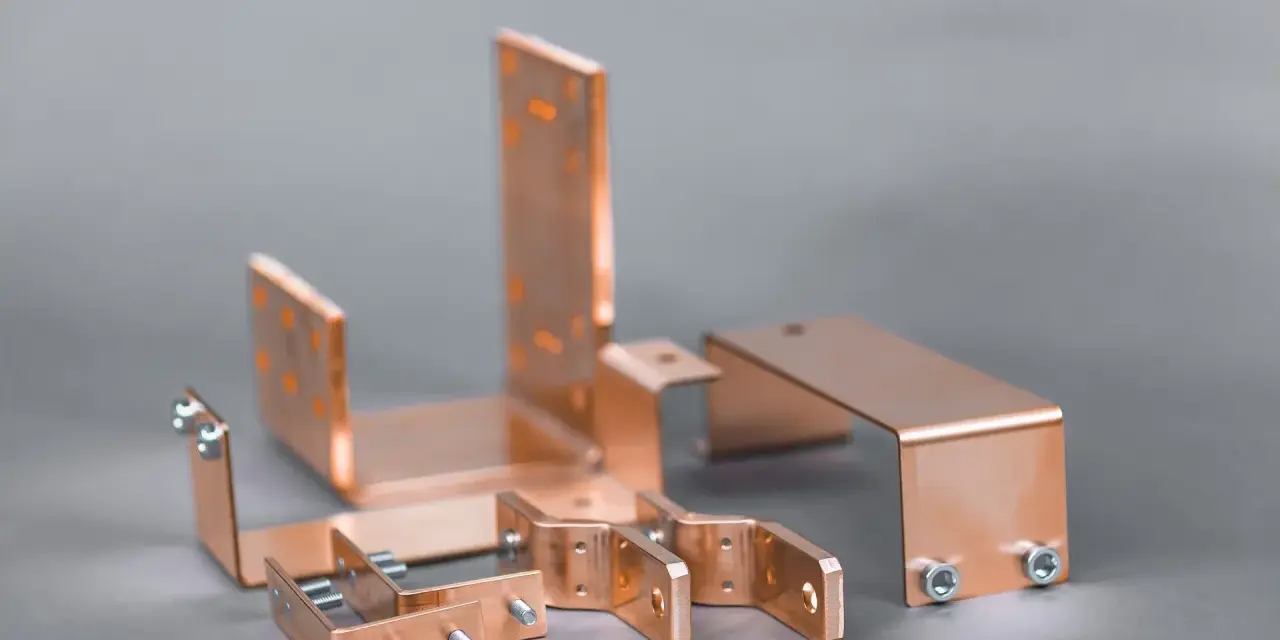

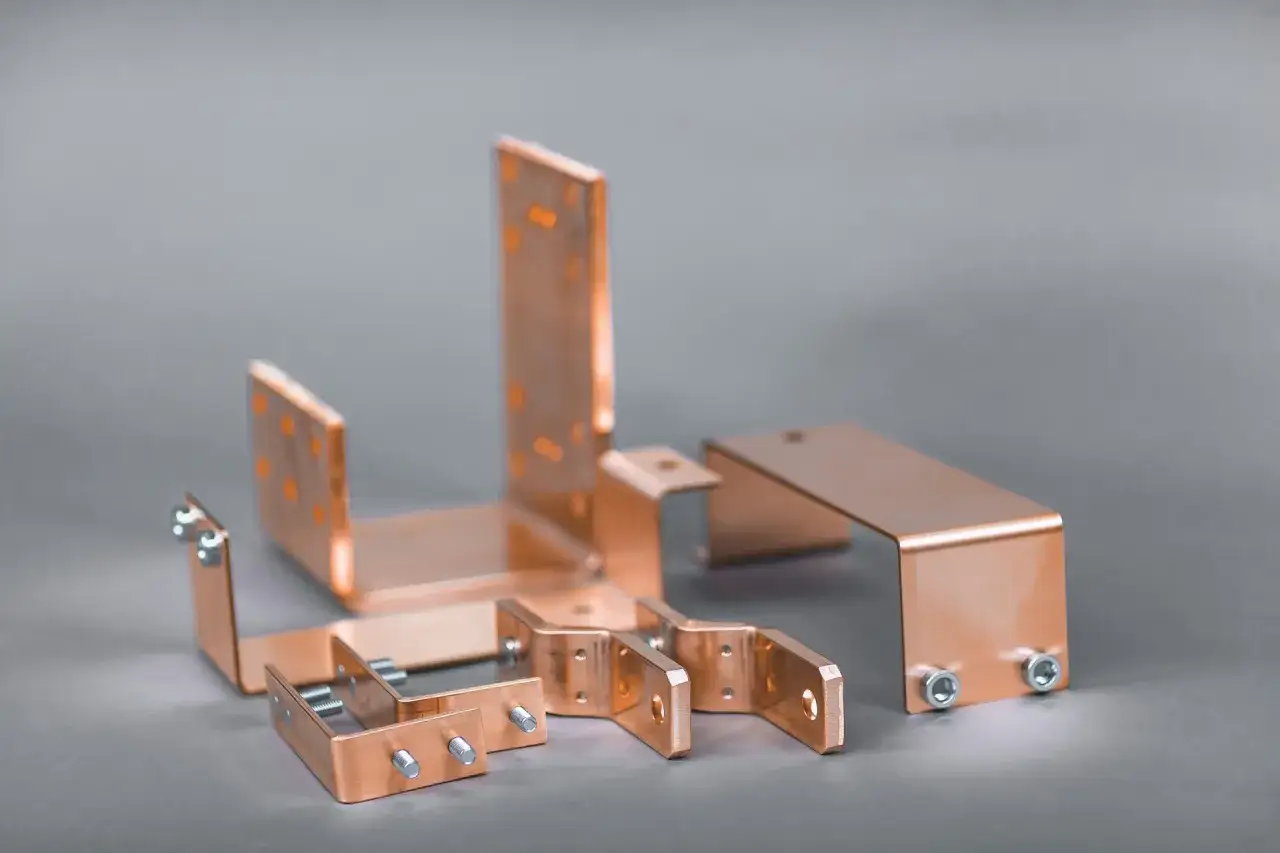

Miedź, aluminium i wersje elastyczne
Najważniejszy wybór zwykle nie dotyczy samego kształtu, tylko materiału i sposobu zabudowy. Ja patrzę przede wszystkim na przewodność, masę, odporność na korozję, miejsce na montaż i to, czy połączenie będzie pracować w stabilnych warunkach, czy raczej pod drganiami albo częstym serwisem.
| Wariant | Największe zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Miedź | Bardzo dobra przewodność, mniejszy przekrój przy tym samym prądzie, dobre zachowanie termiczne | Większa masa i zwykle wyższy koszt | Rozdzielnice, falowniki, baterie, miejsca z ograniczoną przestrzenią |
| Aluminium | Lżejsze, zwykle tańsze, dobre do dłuższych tras i dużych systemów | Większy przekrój, większa wrażliwość styków i ochrony przed korozją | Szynoprzewody, większe obiekty, rozbudowane trasy zasilania |
| Wersja elastyczna | Tłumi drgania, łatwiej kompensuje niewspółosiowość, pomaga przy serwisie | Wymaga starannego mocowania i porządnego prowadzenia | Połączenia przy aparatach, układy narażone na ruch lub wibracje |
| Izolowana lub osłonięta | Lepsze bezpieczeństwo dotykowe i czytelniejszy montaż | Trochę większa zabudowa i zwykle wyższy koszt systemu | Rozdzielnice użytkowe, miejsca serwisowane przez różne ekipy |
W praktyce w kompaktowych systemach spotyka się rozwiązania do 360 A, w innych modułach przekroje rzędu 12 x 5 mm do 30 x 10 mm, a w dużych szynoprzewodach nawet kilka tysięcy amperów. To dobry sygnał, że widełki są szerokie, ale nie zastępują obliczeń dla konkretnego projektu. Tu właśnie ma znaczenie doświadczenie instalatora i dokumentacja producenta.
Przy doborze najwięcej błędów robi się nie w tabeli materiałów, tylko w ocenie obciążenia i warunków pracy.
Jak dobrać przekrój i parametry bez zgadywania
Nie dobierałbym takiego elementu na oko. Najpierw ustalam prąd ciągły, potem patrzę na skoki obciążenia, temperaturę otoczenia, wentylację i dopuszczalny wzrost temperatury w obudowie. Dopiero na końcu porównuję to z katalogiem, bo ta sama szyna w otwartej przestrzeni i w ciasnej szafie może zachowywać się zupełnie inaczej.
- Określ prąd roboczy i zostaw rezerwę na rozbudowę.
- Sprawdź, czy układ będzie pracował w obudowie, na otwartej konstrukcji, czy w zamkniętej szafie.
- Uwzględnij temperaturę otoczenia i wentylację, bo te czynniki mocno zmieniają nagrzewanie.
- Zweryfikuj odporność zwarciową całego układu, a nie tylko samego przewodnika.
- Porównaj wymagania producenta dotyczące styków, osłon, przekładek i momentu dokręcenia.
W analizie termicznej projektanci często odnoszą się do warunków testowych przy 35°C otoczenia, więc przenoszenie wyniku do gorącej kotłowni albo ciasnej rozdzielnicy bez korekty jest po prostu błędem. Warto też pamiętać, że standardy z rodziny IEC 61439 porządkują nie tylko temperaturę, ale też weryfikację zwarciową i układ całej aparatury. Gdy te parametry są policzone, zostaje jeszcze montaż, a właśnie tam najłatwiej wszystko popsuć.
Najczęstsze błędy montażowe, które potem kosztują najwięcej
Najczęstszy problem nie leży w samym przewodniku, tylko w styku. Poluzowana śruba, zabrudzona powierzchnia, zły moment dokręcenia albo pominięta przekładka przy łączeniu różnych metali potrafią podnieść temperaturę szybciej niż nadmiar obciążenia.
- Niedokręcone połączenia, które po kilku cyklach grzania i chłodzenia zaczynają pracować coraz gorzej.
- Mieszanie miedzi i aluminium bez odpowiedniego zabezpieczenia lub elementu przejściowego.
- Brak osłon i zbyt małe odstępy izolacyjne, szczególnie w gęsto upakowanych szafach.
- Brak kontroli termowizyjnej po uruchomieniu, gdy najłatwiej wyłapać pierwszy słaby styk.
- Ignorowanie drgań i naprężeń mechanicznych w układach, które pracują blisko maszyn.
W kompaktowych systemach montażowych moment dokręcenia bywa podawany nawet jako 3 Nm, ale ja zawsze sprawdzam go w karcie konkretnego zestawu, bo tu nie ma miejsca na zgadywanie. Po starcie instalacji dobrze jest wrócić z kamerą termowizyjną i zobaczyć, czy któryś styk nie pracuje cieplej niż reszta. Z takich detali zwykle rodzą się późniejsze awarie, więc warto je wyłapać zanim system zacznie pracować na serio.
Jeśli instalacja ma jeszcze przed sobą etap projektu, następne porównanie pomoże wybrać właściwy kierunek.
Szyna czy kabel i kiedy każde rozwiązanie ma sens
To nie jest wybór lepsze albo gorsze. W małych układach kabel często wygrywa elastycznością, a przy dużych prądach przewodnik szynowy daje czytelniejszą, bardziej kompaktową i zwykle łatwiejszą do utrzymania strukturę. Najważniejsze są warunki pracy, a nie sama moda na jedno rozwiązanie.
| Cecha | Szyna lub szynoprzewód | Kabel |
|---|---|---|
| Zajętość miejsca | Bardzo kompaktowe połączenia | Potrzebuje więcej przestrzeni na prowadzenie |
| Serwis | Łatwiejszy dostęp i rozbudowa w rozdzielnicy | Często więcej pracy przy zmianach |
| Straty i nagrzewanie | Dobre przy krótkich, dużoprądowych odcinkach | Wymaga staranniejszego doboru przy większym prądzie |
| Elastyczność | Mniejsza, ale przewidywalna | Bardzo wysoka, szczególnie w retrofitach |
| Koszt całego układu | Często lepszy przy większej skali | Często korzystniejszy przy prostych połączeniach |
Jeśli projekt obejmuje jedną sekcję, jeden falownik i niewielkie obciążenie, kabel bywa najbardziej sensowny. Jeśli jednak masz wiele odpływów, ciasną szafę i potrzebę częstego serwisu, szyna przestaje być dodatkiem, a staje się najrozsądniejszą drogą prowadzenia energii. Na koniec zostaje lista rzeczy, które sprawdzam przed zakupem, żeby cały układ był przewidywalny.
Na co sprawdzić przed zakupem, żeby układ był przewidywalny i serwisowalny
Zanim zamówię konkretny zestaw, chcę znać nie tylko prąd znamionowy, ale też to, jak producent przetestował cały układ. W praktyce pytam o temperaturę pracy, zwarcie, akcesoria, osłony i momenty dokręcenia, bo właśnie tam najczęściej kryją się różnice między katalogiem a rzeczywistą instalacją.
- Prąd ciągły i przewidywany zapas na rozbudowę.
- Warunki montażu: otwarta przestrzeń, szafa, wentylacja, temperatura otoczenia.
- Wymagania zwarciowe i informacja, czy układ był weryfikowany jako całość.
- Rodzaj materiału i kompatybilność styków z resztą instalacji.
- Dostęp do połączeń serwisowych, osłon i elementów rozbudowy.
- Dokumentacja producenta: momenty dokręcenia, przekroje, klasy ochrony, dopuszczalne zastosowania.
Przy fotowoltaice i magazynach energii dodaję do tego jeszcze odporność na korozję, jakość izolacji i to, czy połączenia są wygodne do kontroli po kilku miesiącach pracy. Jeśli te elementy są dopięte, cały układ działa po prostu spokojniej: mniej się grzeje, łatwiej go rozbudować i rzadziej wraca się do poprawiania styków.
